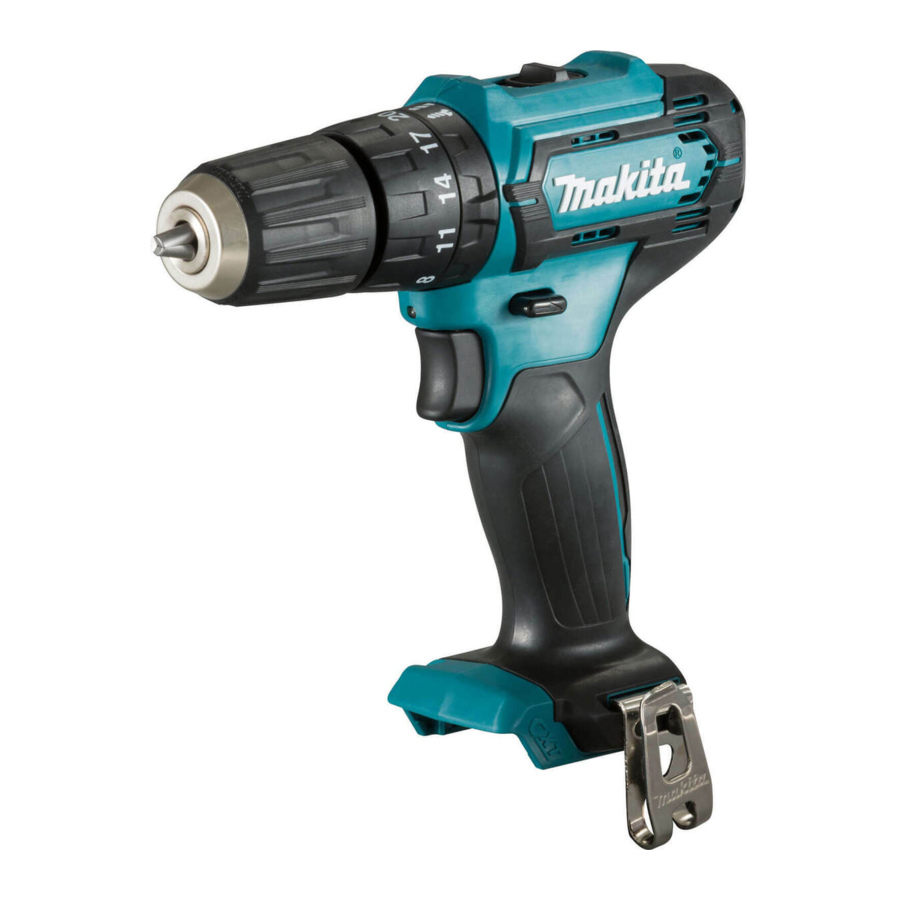

Makita HP333D Handleiding

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een batterij aangedreven (draadloos) elektrisch gereedschap.

Veiligheidswaarschuwingen voor draadloze hamerboorschroevendraaier

1. Draag gehoorbeschermers bij slagboren. Blootstelling aan lawaai kan leiden tot gehoorverlies.
2. Gebruik extra handgrepen indien meegeleverd met het gereedschap. Verlies van controle kan leiden tot persoonlijk letsel.
3. Houd het elektrische gereedschap vast aan de geïsoleerde greepoppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Als het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" worden en kan de bediener een elektrische schok krijgen.
4. Houd het elektrische gereedschap vast aan de geïsoleerde greepoppervlakken, wanneer u een bewerking uitvoert waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok krijgen.
5. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er zich niemand onder u bevindt wanneer u het gereedschap op hoge locaties gebruikt.
6. Houd het gereedschap stevig vast.
7. Houd uw handen uit de buurt van draaiende delen.
8. Laat het gereedschap niet draaien. Gebruik het gereedschap alleen als u het in uw hand houdt.
9.
   Raak de boor of het werkstuk niet direct na gebruik aan; ze kunnen extreem heet zijn en uw huid verbranden.
10. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en contact met de huid te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.
11. Als de boor niet kan worden losgemaakt, zelfs niet als u de bekken opent, gebruik dan een tang om hem eruit te trekken. In een dergelijk geval kan het met de hand uittrekken van de boor leiden tot letsel door de scherpe rand.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels voor het betreffende product NIET vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstuk(ken), inclusief de accucartridge. De lichtste en zwaarste combinatie, volgens EPTA-procedure 01/2014, worden in de tabel weergegeven.

Toepasselijke accucartridge en oplader

• Sommige van de hierboven vermelde accucartridges en opladers zijn mogelijk niet beschikbaar, afhankelijk van uw regio.

Gebruik alleen de hierboven vermelde accucartridges en opladers. Het gebruik van andere accucartridges en opladers kan leiden tot letsel en/of brand.

Beoogd gebruik

Het gereedschap is bedoeld voor slagboren in baksteen, metselwerk en steen. Het is ook geschikt voor schroeven en boren zonder slag in hout, metaal, keramiek en plastic.

Geluid

Het typische A-gewogen geluidsniveau bepaald volgens EN60745-2-1: Geluidsdrukniveau (L_pA): 82 dB(A)
Geluidsvermogensniveau (L_WA): 93 dB (A)
Onzekerheid (K): 3 dB(A)

Draag gehoorbescherming.

Trilling

De totale trillingswaarde (tri-axiale vectorsom) bepaald volgens EN60745-2-1:
Werkmodus: slagboren in beton
Trillingsemissie (a_{h, ID}): 13,0 m/s²
Onzekerheid (K): 1,5 m/s²
Werkmodus: boren in metaal
Trillingsemissie (a_{h, D}): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²

OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u een functie op het gereedschap afstelt of controleert.

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen, wat kan leiden tot schade aan het gereedschap en de accu, en tot persoonlijk letsel.

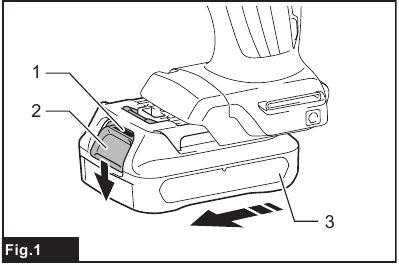

► Fig.1:

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze uit het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.
Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal in totdat hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer zichtbaar is. Anders kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in de buurt letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk in schuift, is deze niet correct geplaatst.

Accubeveiligingssysteem

Het gereedschap is uitgerust met een accubeveiligingssysteem.
Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van de accu te verlengen.
Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap en/of de accu zich in een van de volgende situaties bevinden:

Overbelast:
Het gereedschap wordt bediend op een manier die ervoor zorgt dat het een abnormaal hoge stroom trekt.
Schakel in deze situatie het gereedschap uit en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om opnieuw te starten.
Als het gereedschap niet start, is de accu oververhit. Laat de accu in deze situatie afkoelen voordat u het gereedschap weer inschakelt.

Lage accuspanning:
De resterende accucapaciteit is te laag en het gereedschap werkt niet. Als u het gereedschap inschakelt, draait de motor weer, maar stopt snel. Verwijder en laad in deze situatie de accu op.

De resterende accucapaciteit aangeven

Alleen voor accu's met de indicator

► Fig.2:

1. Indicatielampjes
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatielampjes lichten enkele seconden op.

Indicatielampjes		Resterende capaciteit
Brandt	Uit
		75% tot 100%
		50% tot 75%
		25% tot 50%
		0% tot 25%

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Schakelaarbediening

► Fig.3:

1. Schakelaarhendel

Controleer altijd of de schakelaarhendel goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten voordat u de accu in het gereedschap plaatst.

Om het gereedschap te starten, trekt u gewoon aan de schakelaarhendel. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaarhendel te vergroten. Laat de schakelaarhendel los om te stoppen.

De voorlamp laten branden

► Fig.4:

1. Lamp

Kijk niet in het licht en kijk niet rechtstreeks naar de lichtbron.

Trek aan de schakelaarhendel om de lamp te laten branden. De lamp blijft branden zolang de schakelaarhendel wordt ingedrukt. De lamp gaat ongeveer 10 seconden na het loslaten van de schakelaarhendel uit.

OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

Schakelaarbediening omkeren

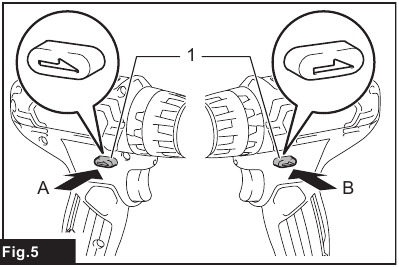

► Fig.5:

1. Omkeerschakelaarhendel

Controleer altijd de draairichting voor gebruik.

Gebruik de omkeerschakelaar pas als het gereedschap volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Wanneer u het gereedschap niet gebruikt, zet u de omkeerschakelaarhendel altijd in de neutrale stand.

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de omkeerschakelaarhendel vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in.
Wanneer de omkeerschakelaarhendel in de neutrale stand staat, kan de schakelaarhendel niet worden ingedrukt.

Snelheid wijzigen

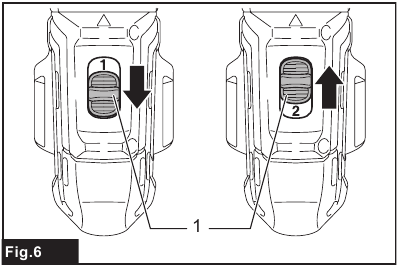

► Fig.6:

1. Snelheidsveranderingshendel

Zet de snelheidsveranderingshendel altijd volledig in de juiste positie. Als u het gereedschap bedient met de snelheidsveranderingshendel halverwege tussen de "1"-zijde en de "2"-zijde, kan het gereedschap beschadigd raken.

Gebruik de snelheidsveranderingshendel niet terwijl het gereedschap draait. Het gereedschap kan beschadigd raken.

Om de snelheid te wijzigen, schakelt u eerst het gereedschap uit. Selecteer de "2"-zijde voor hoge snelheid of "1" voor lage snelheid maar een hoog koppel. Zorg ervoor dat de snelheidsveranderingshendel in de juiste positie staat voordat u gaat werken.
Als de gereedschapssnelheid extreem afneemt tijdens de bewerking met "2", schuift u de hendel naar "1" en start u de bewerking opnieuw.

De actiemodus selecteren

Zet de ring altijd correct op de gewenste modusmarkering. Als u het gereedschap bedient met de ring halverwege tussen de modusmarkeringen, kan het gereedschap beschadigd raken.

Wanneer u de positie verandert van " " naar andere modi, kan het een beetje moeilijk zijn om de actiemodusveranderingsring te verschuiven. Schakel in dit geval het gereedschap in en laat het een seconde draaien in de " "-positie, stop vervolgens het gereedschap en schuif de ring naar de gewenste positie.

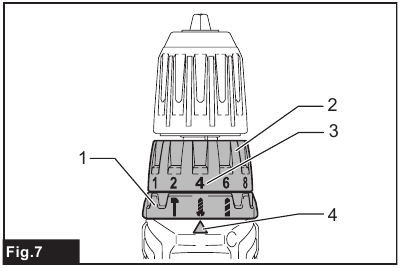

► Fig.7:

1. Actiemodusveranderingsring
2. Afstelring
3. Schaalverdeling
4. Pijl

Dit gereedschap heeft drie actiemodi.

• Boormodus (alleen rotatie)
• Hamerboormodus (rotatie met hameren)
• Schroefmodus (rotatie met koppeling)

Selecteer een modus die geschikt is voor uw werk. Draai de actiemodusveranderingsring en lijn de markering die u hebt geselecteerd uit met de pijl op de gereedschapsbehuizing.

Het aanhaalmoment afstellen

► Fig.8:

1. Actiemodusveranderingsring
2. Afstelring
3. Schaalverdeling
4. Pijl

Het aanhaalmoment kan in 20 stappen worden afgesteld door aan de afstelring te draaien. Lijn de schaalverdeling uit met de pijl op de gereedschapsbehuizing. U kunt het minimale aanhaalmoment krijgen bij 1 en het maximale aanhaalmoment bij 20.
Voer voor de eigenlijke bewerking een proefschroef uit in uw materiaal of een stuk duplicaatmateriaal om te bepalen welk koppelniveau vereist is voor een bepaalde toepassing. Het volgende toont de ruwe leidraad van de relatie tussen de schroefmaat en de schaalverdeling.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Schroefbit/boor plaatsen of verwijderen

Optioneel accessoire

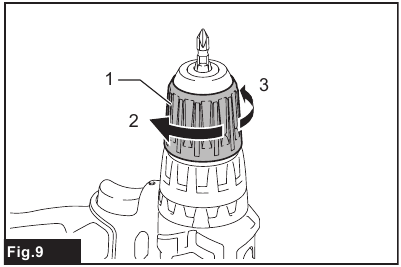

► Fig.9:

1. Huls
2. Sluiten
3. Openen

Draai de huls tegen de klok in om de klauwplaten te openen. Plaats het schroefbit/boor zo ver mogelijk in de klauwplaat. Draai de huls met de klok mee om de klauwplaat vast te draaien. Om het schroefbit/boor te verwijderen, draait u de huls tegen de klok in.

Haak installeren

Zorg er bij het installeren van de haak altijd voor dat u deze stevig met de schroef vastzet. Anders kan de haak van het gereedschap loskomen en kan dit leiden tot persoonlijk letsel.

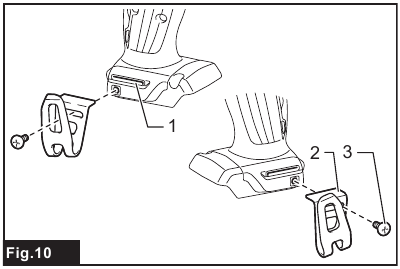

► Fig.10:

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beide zijden van het gereedschap worden geïnstalleerd. Om de haak te installeren, steekt u deze in een groef in de gereedschapsbehuizing aan een van beide zijden en zet u deze vervolgens vast met een schroef. Om te verwijderen, draait u de schroef los en haalt u deze eruit.

Schroefbithouder installeren

Optioneel accessoire

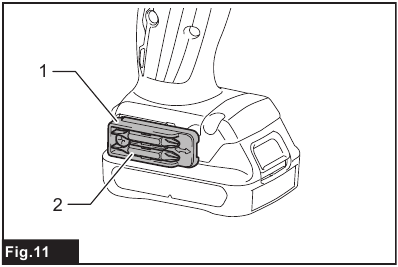

► Fig.11:

1. Schroefbithouder
2. Schroefbit

Plaats de schroefbithouder in de uitsteeksel aan de gereedschapsvoet aan de rechter- of linkerzijde en zet deze vast met een schroef. Wanneer u het schroefbit niet gebruikt, bewaart u het in de schroefbithouders. Schroefbits van 45 mm lang kunnen daar worden bewaard.

WERKING

Plaats de accu altijd helemaal tot deze vastklikt. Als u de rode indicator aan de bovenkant van de knop kunt zien, is deze niet volledig vergrendeld. Plaats deze volledig tot de rode indicator niet meer te zien is. Zo niet, dan kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in de buurt letsel kan oplopen.

Wanneer de snelheid extreem daalt, verminder dan de belasting of stop het gereedschap om schade aan het gereedschap te voorkomen.

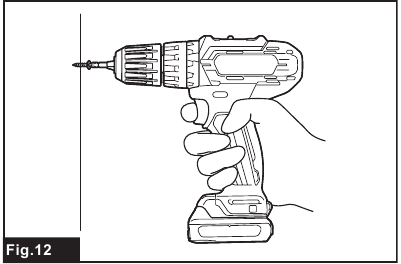

Houd het gereedschap stevig vast met één hand aan de handgreep en de andere hand aan de onderkant van de accu om de draaiende beweging te beheersen.
► Fig.12

Schroefwerkzaamheden

Stel de instelring in op het juiste aanhaalmoment voor uw werk.

Zorg ervoor dat de schroefbit recht in de schroefkop wordt gestoken, anders kunnen de schroef en/of de schroefbit beschadigd raken.

Draai eerst de actiemodus-veranderingsring zodat de pijl op het gereedschapshuis naar de markering wijst. Plaats de punt van de schroefbit in de schroefkop en oefen druk uit op het gereedschap. Start het gereedschap langzaam en verhoog vervolgens geleidelijk de snelheid. Laat de schakelaar los zodra de koppeling ingrijpt.

OPMERKING: Boor bij het indraaien van een houtschroef een geleidegat voor met 2/3 van de diameter van de schroef. Dit maakt het indraaien gemakkelijker en voorkomt splijten van het werkstuk.

Klopboorwerkzaamheden

Er wordt een enorme en plotselinge draaikracht uitgeoefend op het gereedschap/de boor op het moment van het doorbreken van het gat, wanneer het gat verstopt raakt met spanen en deeltjes, of wanneer u op wapeningsstaven stuit die in het beton zijn ingebed.

Draai eerst de actiemodus-veranderingsring zodat de pijl op het gereedschapshuis naar de markering wijst. De instelring kan voor deze bewerking op elk aanhaalmomentniveau worden ingesteld.
Zorg ervoor dat u een boor met wolfraamcarbidepunt gebruikt.
Plaats de boor op de gewenste locatie voor het gat en trek vervolgens aan de schakelaar. Forceer het gereedschap niet. Lichte druk geeft de beste resultaten. Houd het gereedschap op zijn plaats en voorkom dat het uit het gat glijdt.
Oefen niet meer druk uit als het gat verstopt raakt met spanen of deeltjes. Laat het gereedschap in plaats daarvan stationair draaien en verwijder de boor gedeeltelijk uit het gat.
Door dit een paar keer te herhalen, wordt het gat schoongemaakt en kan het normale boren worden hervat.

Blaasbalg

Optioneel accessoire

► Fig.13:

1. Blaasbalg

Gebruik na het boren van het gat de blaasbalg om het stof uit het gat te verwijderen.

Boorwerkzaamheden

Draai eerst de instelring zodat de pijl naar de markering wijst. Ga vervolgens als volgt te werk.

Boren in hout
Bij het boren in hout worden de beste resultaten verkregen met houtboren die zijn uitgerust met een geleideschroef. De geleideschroef maakt het boren gemakkelijker door de boor in het werkstuk te trekken.

Boren in metaal
Om te voorkomen dat de boor wegglijdt bij het starten van een gat, maakt u een inkeping met een centerpons en hamer op het punt waar geboord moet worden. Plaats de punt van de boor in de inkeping en begin met boren.
Gebruik een snijolie bij het boren van metalen. Uitzonderingen zijn ijzer en messing, die droog moeten worden geboord.

Overmatig hard op het gereedschap drukken, versnelt het boren niet. In feite zal deze overmatige druk alleen maar de punt van uw boor beschadigen, de prestaties van het gereedschap verminderen en de levensduur van het gereedschap verkorten.

Houd het gereedschap stevig vast en wees voorzichtig wanneer de boor door het werkstuk begint te breken. Er wordt een enorme kracht uitgeoefend op het gereedschap/de boor op het moment dat het gat doorbreekt.

Een vastzittende boor kan eenvoudig worden verwijderd door de omkeerschakelaar in te stellen op omgekeerde draairichting om deze eruit te draaien. Het gereedschap kan echter abrupt terugtrekken als u het niet stevig vasthoudt.

Zet werkstukken altijd vast in een bankschroef of een soortgelijk vasthoudapparaat.

Als het gereedschap continu wordt gebruikt totdat de accu leeg is, laat het gereedschap dan 15 minuten rusten voordat u verdergaat met een nieuwe accu.

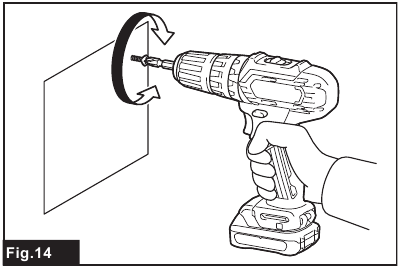

Het gereedschap gebruiken als hand schroevendraaier

► Fig.14
Schakel het gereedschap uit.
Beweeg de omkeerschakelaar naar de neutrale stand.
Draai de actiemodus-veranderingsring zodat de pijl naar de markering wijst.
Draai het gereedschap.

OPMERKING: Dit gebruik is handig voor het controleren van het schroeven.
OPMERKING: Gebruik het gereedschap niet voor werkzaamheden die overmatige kracht vereisen, zoals het aandraaien van bouten of het verwijderen van verroeste schroeven.

Gebruik van holster

Optioneel accessoire

Verwijder bij gebruik van de holster een schroefbit/boor uit het gereedschap.

Schakel het gereedschap uit en wacht tot het volledig tot stilstand is gekomen voordat u het in de holster plaatst.
Zorg ervoor dat u de holster goed sluit met de holsterknop, zodat het gereedschap stevig vastzit

1. Rijg een riem of iets dergelijks door de holsterhouder.
   ► Fig.15:

   1. Holsterhouder
   2. Riem
2. Plaats het gereedschap in de holster en vergrendel het met de holsterknop.
   ► Fig.16
   ► Fig.17



U kunt twee schroefbits aan de voorkant van de holster bewaren.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden probeert uit te voeren.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, mogen reparaties, ander onderhoud of aanpassingen alleen worden uitgevoerd door erkende Makita-servicecentra of in de fabriek, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Boren
• Schroefbits
• Dopsleutelbits
• Boor met wolfraamcarbidepunt
• Blaasbalg
• Schroefbithouder
• Haak
• Holster
• Originele Makita-accu en -oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapsset zijn opgenomen. Ze kunnen van land tot land verschillen.
