HPE Apollo 2000 Gen10 Plus-systeemhandleiding
Doel
Het document is bedoeld voor gebruik door recyclingbedrijven of verwerkingsfaciliteiten voor het einde van de levensduur. Het bevat de basisinstructies voor de demontage van HPE-producten om onderdelen en materialen te verwijderen die een selectieve behandeling vereisen, zoals gedefinieerd in Richtlijn 2012/19/EU van het Europees Parlement en de Raad betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
Demontage-instructies voor producten aan het einde van hun levensduur
Productcategorie: Servers
Marketingnaam / Model [Vermeld meerdere modellen indien van toepassing.]

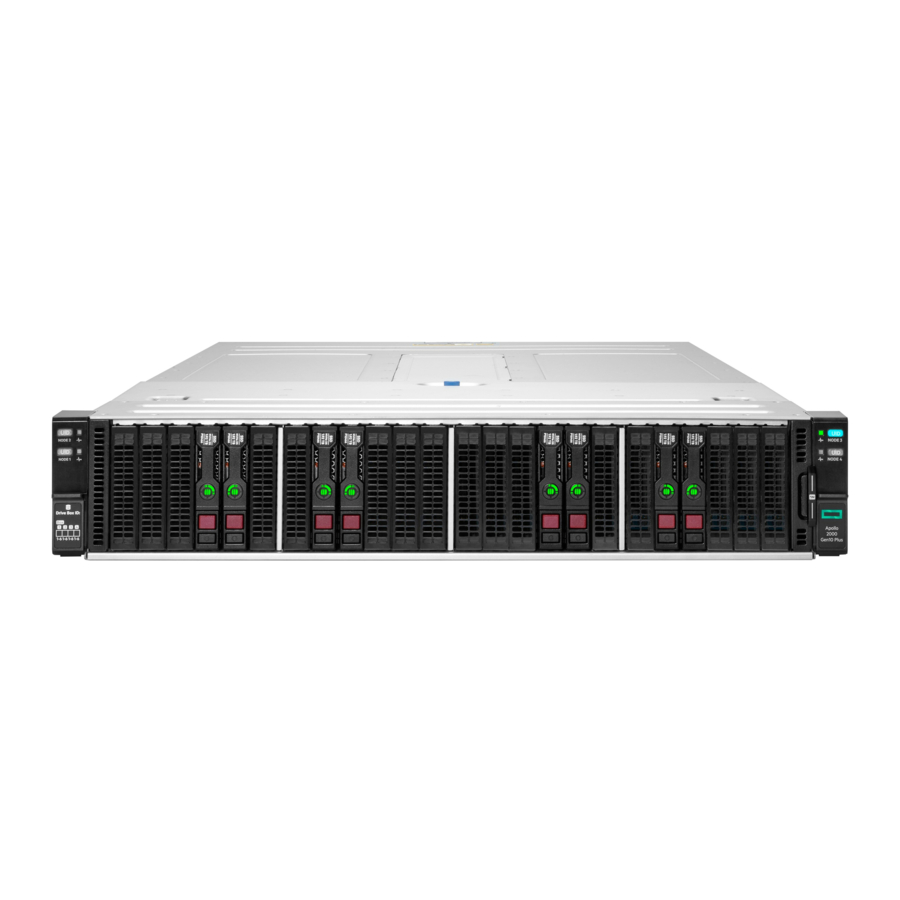

HPE Apollo 2000 Gen10 Plus System
HPE Apollo n2400 Gen10 Plus SFF CTO Chassis
HPE Apollo n2600 Gen10 Plus SFF CTO Chassis
HPE Apollo n2800 Gen10 Plus SFF CTO Chassis
Items die een selectieve behandeling vereisen
- De hieronder vermelde items worden geclassificeerd als items die een selectieve behandeling vereisen.
- Voer in de rechterkolom, indien van toepassing, de hoeveelheid items in het product in die een selectieve behandeling vereisen.
| Itembeschrijving | Opmerkingen | Aantal items inbegrepen in product |
| Gedrukte schakelingen (PCB) of gedrukte schakelingsassemblages (PCA) | Met een oppervlakte groter dan 10 cm² | 15 |
| Batterijen | Alle soorten, inclusief standaard alkaline- en lithium knoopcelbatterijen | 1 |
| Kwik bevattende componenten | Bijvoorbeeld kwik in lampen, display achtergrondverlichting, scannerlampen, schakelaars, batterijen | 0 |
| Liquid Crystal Displays (LCD) met een oppervlakte groter dan 100 cm² | Inclusief achtergrondverlichte displays met gasontladingslampen | 0 |
| Kathodestraalbuizen (CRT) | 0 | |
| Condensatoren / condensors (die PCB/PCT bevatten) | 0 | |
| Elektrolytische condensatoren / condensors met een diameter of hoogte van meer dan 2,5 cm | Afhankelijk van de voeding | 7 |
| Externe elektrische kabels en snoeren | 0 | |
| Gasontladingslampen | 0 | |
| Kunststoffen die gebromeerde vlamvertragers bevatten met een gewicht van > 25 gram (exclusief PCB's of PCA's die al als afzonderlijk item hierboven zijn vermeld) | Bevatten geen gebromeerde vlamvertragers | 0 |
| Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, halfvloeistoffen (gel/pasta) en toner | Inclusief de cartridges, printkoppen, buizen, ontluchtingskamers en servicestations. | 0 |
| Componenten en afval die asbest bevatten | 0 | |
| Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten | 0 | |
| Componenten, onderdelen en materialen die radioactieve stoffen bevatten | 0 |
Vereiste hulpmiddelen
Geef het type en de grootte op van de hulpmiddelen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
| Hulpmiddelbeschrijving | Hulpmiddelgrootte (indien van toepassing) |
| Schroevendraaier | T10/T15 |
Productdemontageproces
Vermeld de basisstappen
Vermeld de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen die een selectieve behandeling vereisen, te verwijderen
- PCA - Verwijder alle PCA's met een schroevendraaier
- Megacelmodule - Verwijder de bovenklep en zoek de megacel op het systeem. Verwijder de megacel en voer deze op de juiste manier af.
- Condensatoren > 2,5 cm - Verwijder de knooppuntmodule uit het chassis, verwijder de knooppuntkap door de kapvergrendeling omlaag te drukken, zoek de condensatoren en gebruik een middelgrote schroevendraaier met platte kop om ze te verwijderen en op de juiste manier af te voeren.
Optionele afbeelding
Als het demontageproces complex is, voegt u hieronder een grafische illustratie in om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).

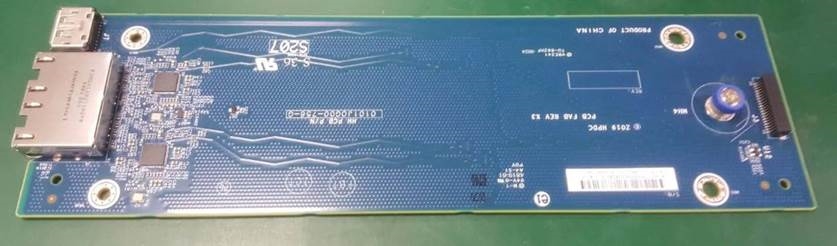

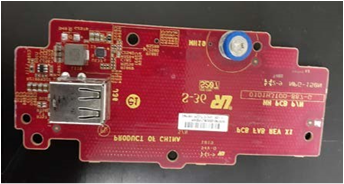

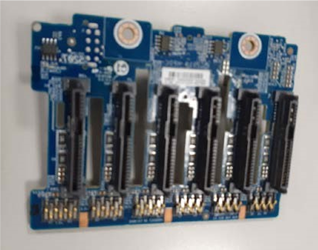

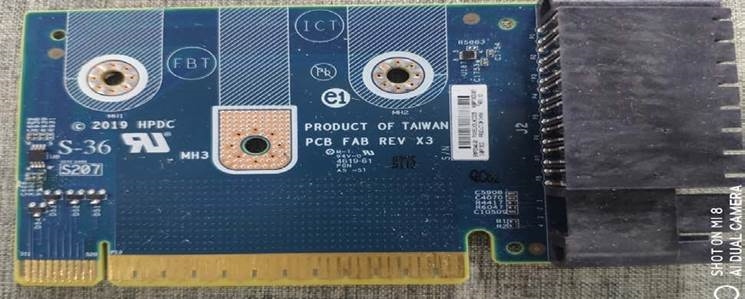

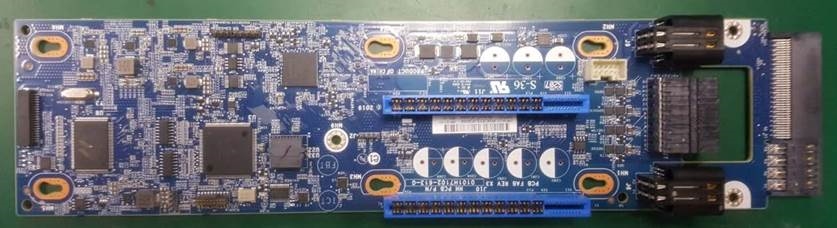

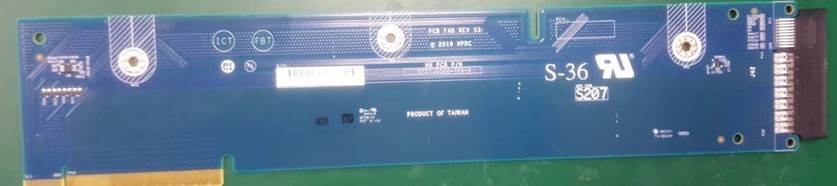

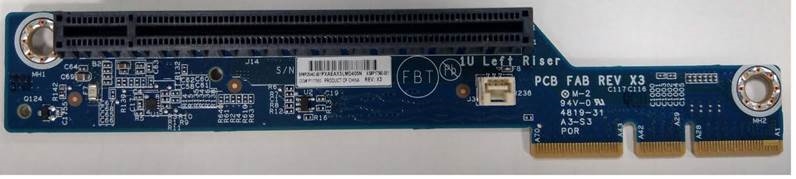

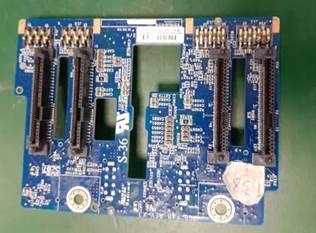

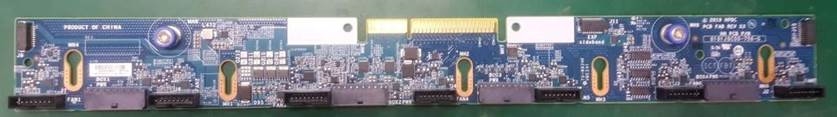

Bijlage 1-15 - PCA-afbeeldingen

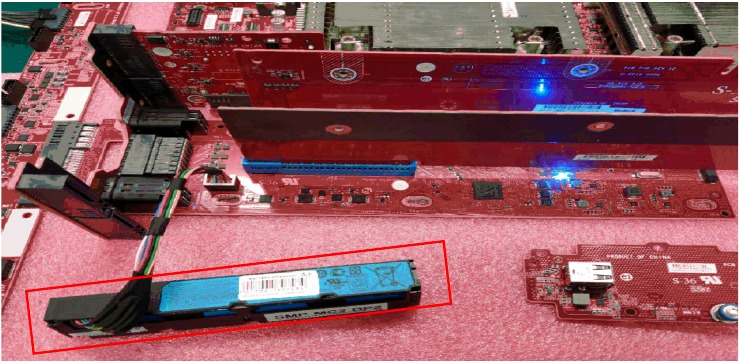

Bijlage 16 – Locatie megacelmodule

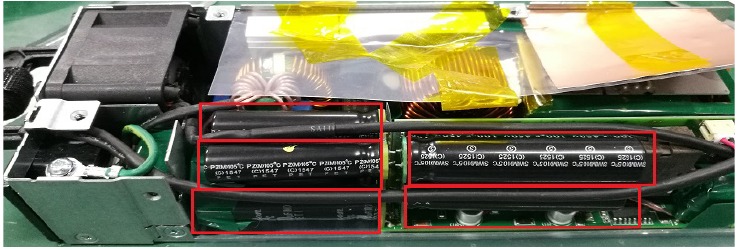

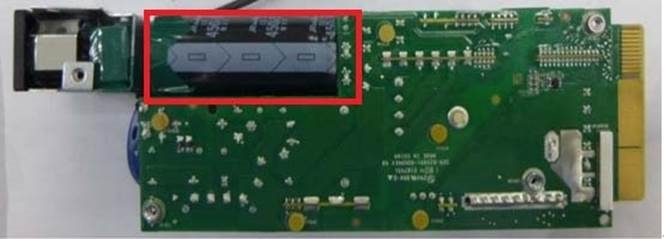

Bijlage 17-20 – Supercondensatorlocatie in PSU
Stappen van het demontageproces
Bijlage 1 HPPN: P13604-001
Bijlage 2 HPPN: P17564-001
Bijlage 3 HPPN: P13610-001
Bijlage 4 HPPN: P13616-001
Bijlage 5 HPPN: P17570-001
Bijlage 6 HPPN: P22340-001
Bijlage 7 HPPN: P17567-001
Bijlage 8 HPPN: P22336-001

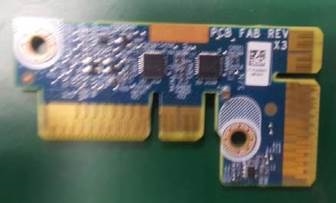

Bijlage 9 HPPN: P13573-001
Bijlage 10 HPPN: P13575-001
Bijlage 11 HPPN: P13571-001
Bijlage 12 HPPN: P13621-001
Bijlage 13 HPPN: P13614-001
Bijlage 14 HPPN: P17560-001
Bijlage 15 HPPN: P13623-001
Bijlage 16 Megacelmodule verwijderen
Bijlage 17:
Model: HSTNS-PR62
Condensator verwijderen
Bijlage 18
Model: HSTNS-PL62
Condensator verwijderen

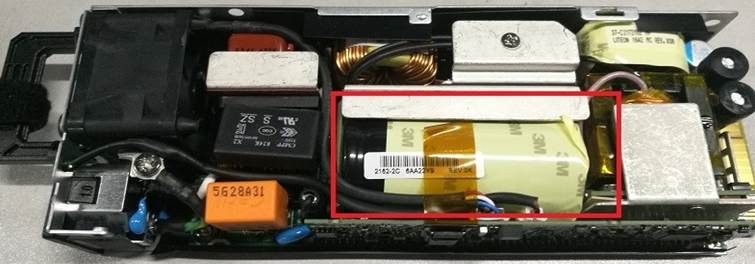

Bijlage 19
Model: 2200W HICKORY
Condensator verwijderen

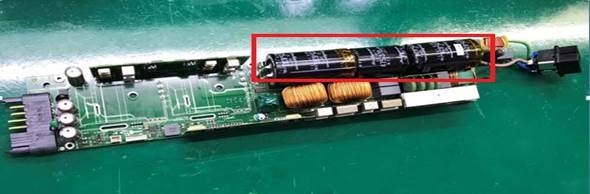

Bijlage 20
Model: 3000W DIGGER
Condensator verwijderen
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download HPE Apollo 2000 Gen10 Plus-systeemhandleiding
