HPE MSA 1060, MSA 2060, MSA 2062 Demontagehandleiding

Inhoud

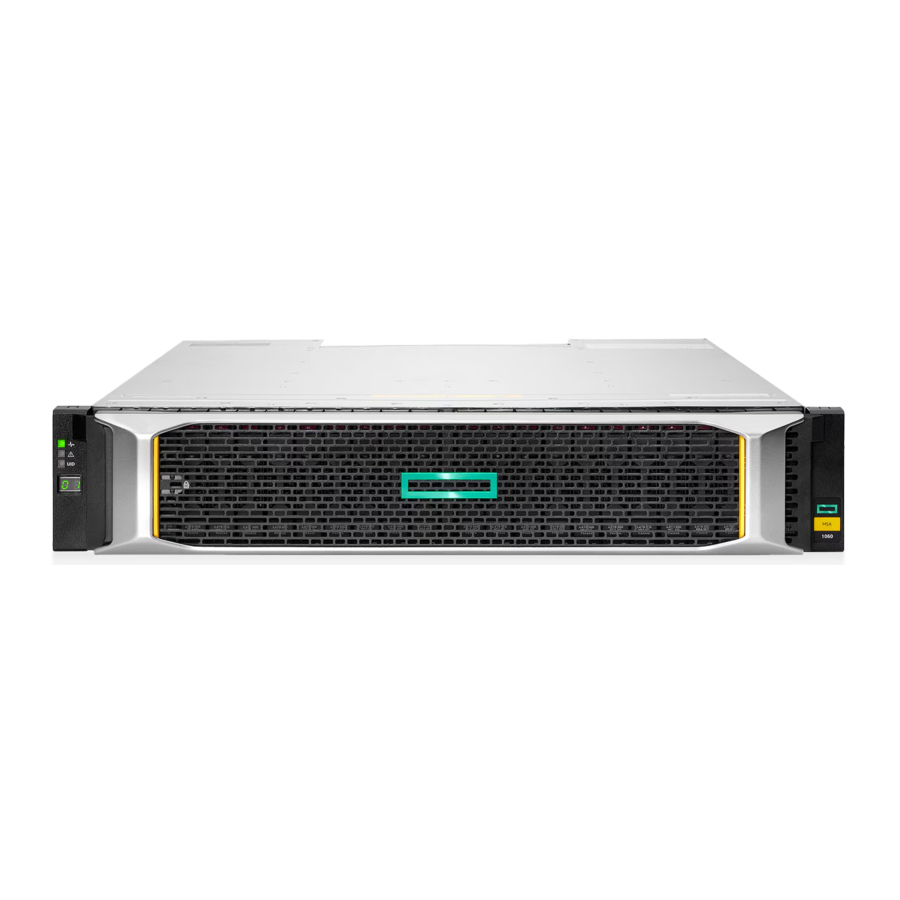

HPE MSA 1060, MSA 2060, MSA 2062 - gedemonteerd

Items die een selectieve behandeling vereisen

  1. De hieronder vermelde items zijn geclassificeerd als items die een selectieve behandeling vereisen.
  2. Vul, indien van toepassing, de hoeveelheid items in het product die een selectieve behandeling vereisen in de rechterkolom in.
Itembeschrijving Opmerkingen Aantal items in product
Gedrukte schakelingen (PCB) of gedrukte schakelingassemblages (PCA) Met een oppervlakte van meer dan 10 cm². 2 in elk van de 2 I/O-modules,
1 in elk van de 2 stroomkoelmodules,
1 op het chassis-middenvlak. 		7
Batterijen Alle soorten, inclusief standaard alkaline- en lithiumknopcelbatterijen.
1 knoopcelbatterij in elk van de 2 I/O-modules. 		2
Kwikbevattende componenten Bijvoorbeeld kwik in lampen, achtergrondverlichting van displays, scannerlampen, schakelaars, batterijen 0
Liquid Crystal Displays (LCD) met een oppervlakte van meer dan 100 cm² Inclusief displays met achtergrondverlichting met gasontladingslampen 0
Kathodestraalbuizen (CRT) 0
Condensatoren/condensatoren (die PCB/PCT bevatten) 0
Elektrolytische condensatoren/condensatoren met een diameter of hoogte van meer dan 2,5 cm 1 condensator in elk van de 2 voedingen.
1 supercondensator in elk van de 2 I/O-modules. 		4
Externe elektrische kabels en snoeren 1 voedingskabel voor elk van de 2 voedingen.
2 SAS-uitbreidingskabels per opslagsysteem. 		4
Gasontladingslampen 0
Kunststoffen die gebromeerde vlamvertragers bevatten en > 25 gram wegen (exclusief PCB's of PCA's die al als afzonderlijk item hierboven zijn vermeld) 0
Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, halfvloeistoffen (gel/pasta) en toner Inclusief de cartridges, printkoppen, tubes, ontluchtingskamers en servicestations. 0
Componenten en afval die asbest bevatten 0
Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten 0
Componenten, onderdelen en materialen die radioactieve stoffen bevatten 0

Benodigde gereedschappen

Geef een lijst van het type en de grootte van de gereedschappen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Gereedschapsbeschrijving Gereedschapsgrootte (indien van toepassing)
Torx-schroevendraaier T10, T15
Phillips-schroevendraaier #0, #1, #2
Tang Klein
Boor Standaard

Demontageproces behuizing

  1. Geef een lijst van de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen:
    1. Verwijder de bezel en wieldoppen van de voorkant van de behuizing.
    2. Verwijder alle schijfstations.
    3. Verwijder voor elk schijfstation de schijf uit de plastic slee.
    4. Verwijder beide stroomkoelmodules (PCM's).
    5. Verwijder beide I/O-modules (IOM's).
    6. Demonteer elke PCM. Zie PCM-demontage.
    7. Demonteer elke IOM. Zie IOM-demontage.
    8. Demonteer het chassis. Zie Chassisdemontage.
  2. Optionele grafische afbeelding. Als het demontageproces complex is, voegt u hieronder een grafische afbeelding toe om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).

PCM-demontageprocedure

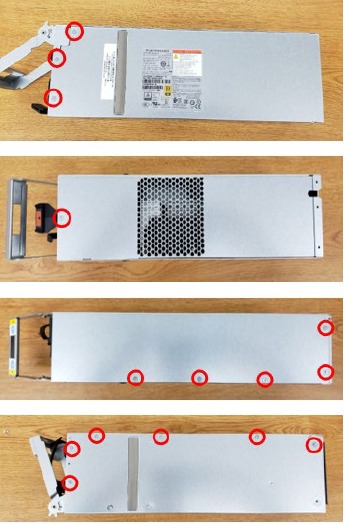

  1. Verwijder de schroeven van de behuizing.
    PCM-demontageprocedure - Stap 1

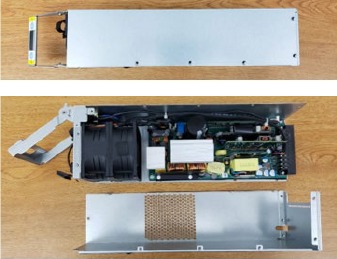

  2. Maak de behuizing los.
    PCM-demontageprocedure - Stap 2

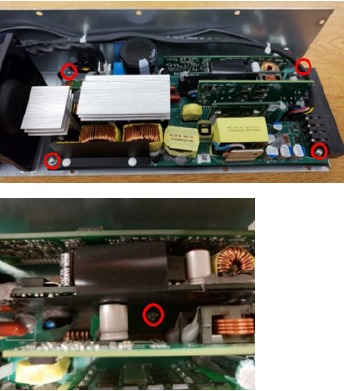

  3. Verwijder de vijf PCA-montageschroeven:
    PCM-demontageprocedure - Stap 3

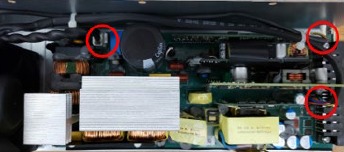

  4. Verwijder de kabelconnectoren.
    PCM-demontageprocedure - Stap 4

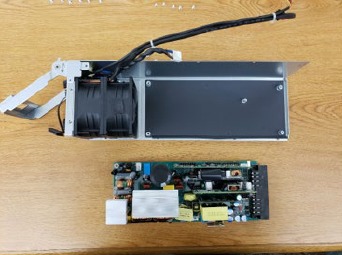

  5. Verwijder de PCA uit de behuizing
    PCM-demontageprocedure - Stap 5
  6. Verwijder de ventilatoren uit de behuizing.

IOM-demontageprocedure

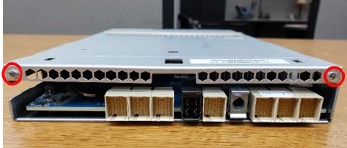

  1. Verwijder de twee schroeven van het deksel.
    IOM-demontageprocedure - Stap 1

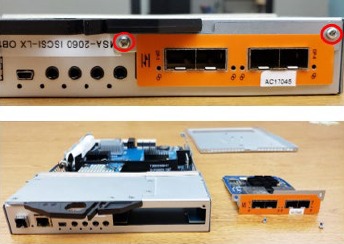

  2. Verwijder de hostmodule door de twee schroeven te verwijderen en deze eruit te trekken.
    IOM-demontageprocedure - Stap 2

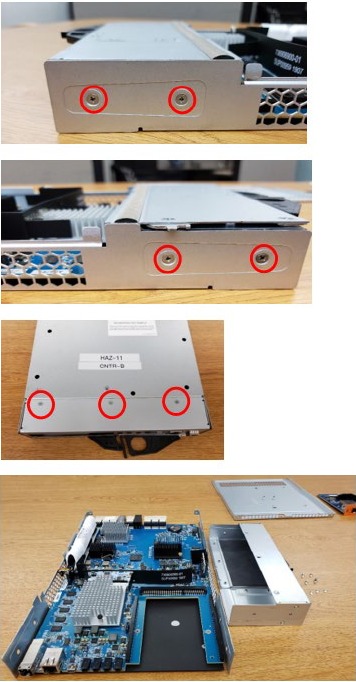

  3. Verwijder de voorplaat door de zeven schroeven te verwijderen
    IOM-demontageprocedure - Stap 3

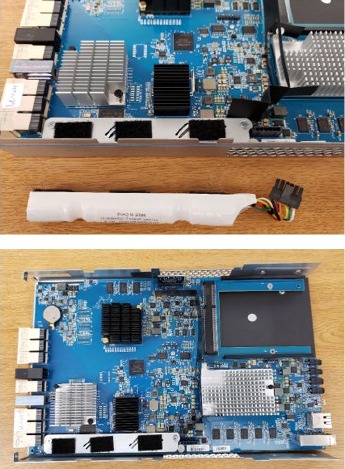

  4. Verwijder de supercondensator.
    IOM-demontageprocedure - Stap 4

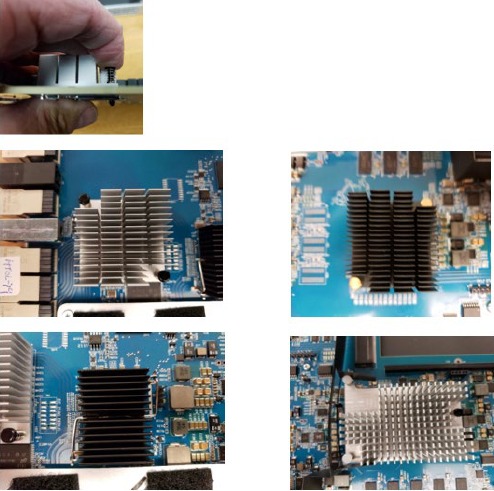

  5. Verwijder de vier koellichamen door de pushpins te verwijderen. Om de pushpins te verwijderen, drukt u de pushpin in en gebruikt u een tang om in te knijpen en de andere kant eruit te trekken.
    IOM-demontageprocedure - Stap 5

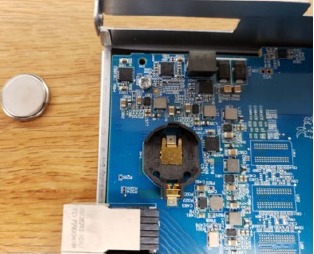

  6. Verwijder de knoopcelbatterij.
    IOM-demontageprocedure - Stap 6

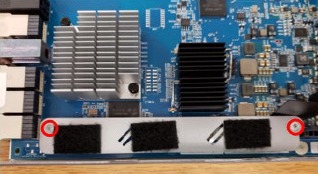

  7. Verwijder de montageplaat van de supercondensator (indien aanwezig).
    IOM-demontageprocedure - Stap 7

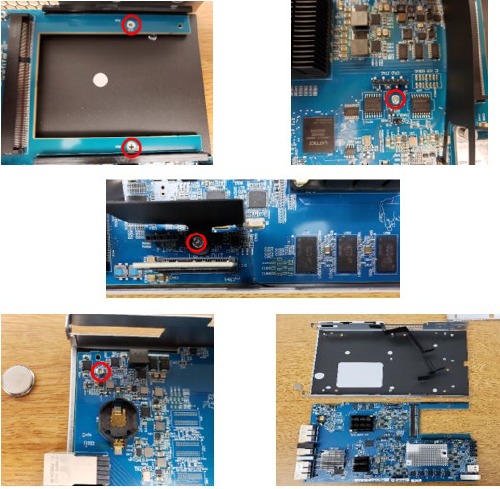

  8. Verwijder de vijf PCA-schroeven.
    IOM-demontageprocedure - Stap 8

Chassisdemontageprocedure

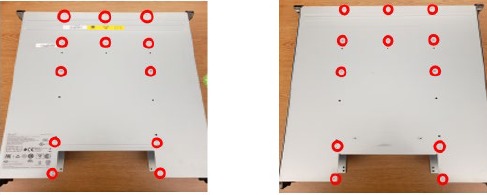

  1. Verwijder de borgschroeven.
    Chassisdemontageprocedure - Stap 1

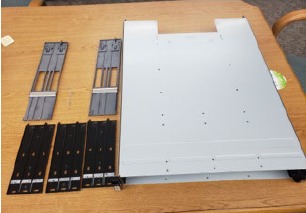

  2. Verwijder de plastic scheidingswanden.
    Chassisdemontageprocedure - Stap 2
  3. Verwijder de vier schroeven die het middenvlak vasthouden (niet afgebeeld).

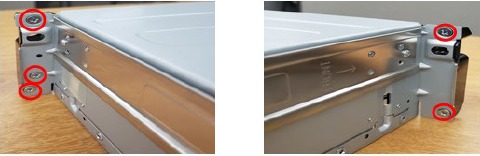

  4. Maak de wieldoppen los door de wieldopschroeven te verwijderen
    Chassisdemontageprocedure - Stap 3

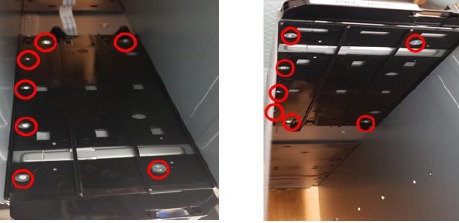

  5. Boor de klinknagels uit en verwijder de plastic inzetstukken.
    Chassisdemontageprocedure - Stap 4
