HPE Aruba 2930F Demontagehandleiding
Instructies voor demontage van producten aan het einde van hun levensduur
| Productcategorie: Netwerkapparatuur |
| Marketingnaam / Model [Vermeld meerdere modellen indien van toepassing.] |

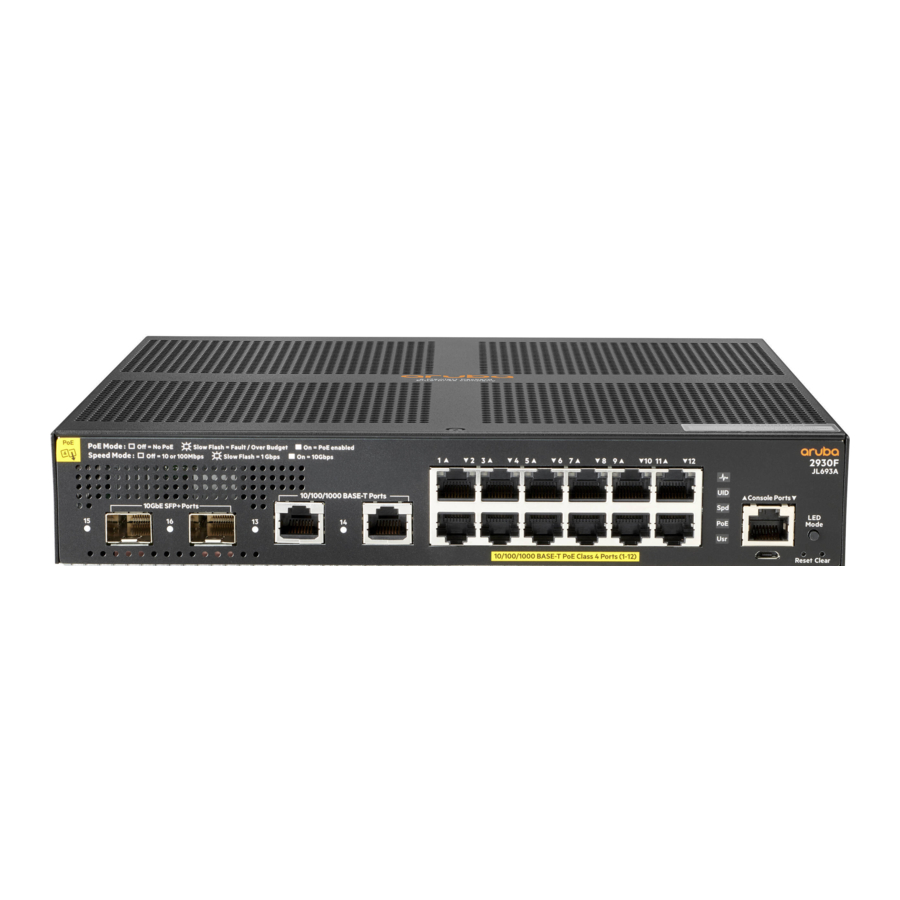

| Aruba 2930F 12G PoE+ Swch (JL693A) |
Doel: Het document is bedoeld voor gebruik door recyclers of verwerkingsbedrijven aan het einde van de levensduur. Het biedt de basisinstructies voor de demontage van HPE-producten om componenten en materialen te verwijderen die een selectieve behandeling vereisen, zoals gedefinieerd in EU-richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparatuur (AEEA).
Items die een selectieve behandeling vereisen
- De onderstaande items zijn geclassificeerd als items die een selectieve behandeling vereisen.
- Voer de hoeveelheid items in het product in die een selectieve behandeling vereisen in de rechterkolom, indien van toepassing.
| Itembeschrijving | Opmerkingen | Aantal items inbegrepen in product |
| Gedrukte printplaten (PCB) of gedrukte printplaatconstructies (PCA) | Met een oppervlakte groter dan 10 cm2 | 1 |
| Batterijen | Alle soorten, inclusief standaard alkaline- en lithiumknopbatterijen | 0 |
| Kwikbevattende componenten | Bijvoorbeeld kwik in lampen, display-achtergrondverlichting, scannerlampen, schakelaars, batterijen | 0 |
| Liquid Crystal Displays (LCD) met een oppervlakte groter dan 100 cm2 | Inclusief achtergrondverlichte displays met gasontladingslampen | 0 |
| Kathodestraalbuizen (CRT) | 0 | |
| Condensatoren / condensors (die PCB/PCT bevatten) | 788 | |
| Elektrolytische condensatoren / condensors met een diameter of hoogte van meer dan 2,5 cm | 0 | |
| Externe elektrische kabels en snoeren | 3 | |
| Gasontladingslampen | 0 | |
| Kunststoffen die gebromeerde vlamvertragers bevatten en > 25 gram wegen (exclusief PCB's of PCA's die al als afzonderlijk item hierboven zijn vermeld) | 0 | |
| Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, semi-vloeistoffen (gel/pasta) en toner | Inclusief de cartridges, printkoppen, tubes, ontluchtingskamers en servicestations. | 0 |
| Componenten en afval die asbest bevatten | 0 | |
| Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten | 0 | |
| Componenten, onderdelen en materialen die radioactieve stoffen bevatten | 0 |
Benodigde hulpmiddelen
Geef een overzicht van het type en de grootte van de hulpmiddelen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
| Omschrijving van hulpmiddel | Grootte van hulpmiddel (indien van toepassing) |
| Kruiskopschroevendraaier | M3 |
Productdemontageproces
Geef een overzicht van de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen die een selectieve behandeling vereisen te verwijderen:

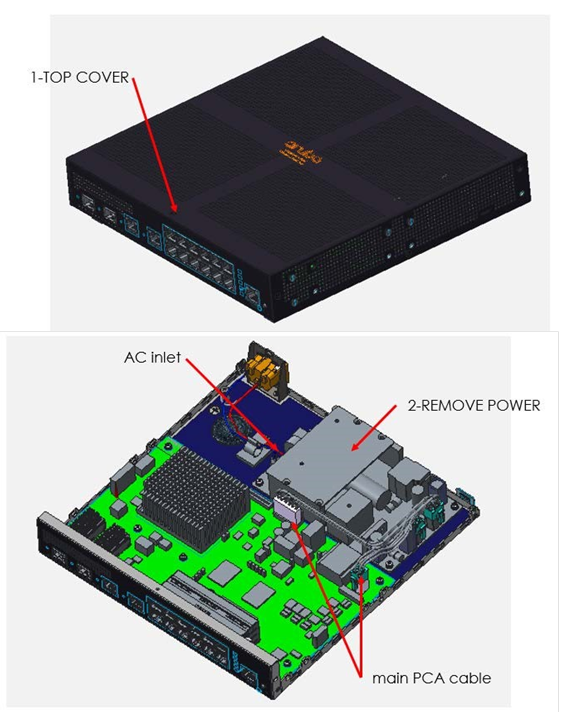

Verwijder de bovenklep
- Gebruik een kruiskopschroevendraaier om de schroeven te verwijderen waarmee de bovenklep is bevestigd.
- Schuif de kap van het chassis.
Verwijder de ene voeding
- Koppel de AC-ingang en de belangrijkste PCA-kabelaansluitingen los.
- Gebruik een kruiskopschroevendraaier om de schroeven te verwijderen waarmee de voeding is bevestigd.

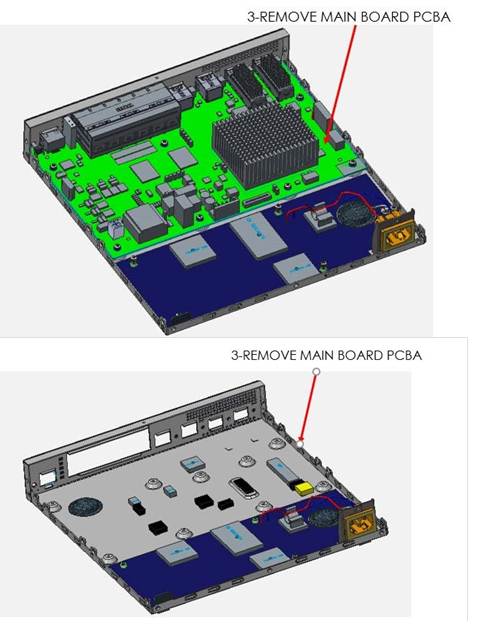

Verwijder de PCBA-eenheid van het moederbord
- Gebruik een kruiskopschroevendraaier om de schroeven te verwijderen waarmee de PCBA is bevestigd.
- Verwijder de belangrijkste PCBA
