EINHELL GE-EC 2240 Handleiding

Veiligheidsvoorschriften

Bij het gebruik van het apparaat moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees daarom deze handleiding en de veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding zorgvuldig, zodat u de informatie te allen tijde kunt raadplegen. Als u het apparaat aan andere personen geeft, geef dan deze handleiding en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan doordat deze instructies en veiligheidsvoorschriften niet worden opgevolgd.
De betreffende veiligheidsinformatie is te vinden in de bijgevoegde brochure.

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet worden nageleefd, kan dit een elektrische schok, brand of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen goed, zodat u ze later kunt raadplegen.

Verklaring van de symbolen op de machine (afb. 27):

1. Lees de gebruiksaanwijzing.
2. Draag een veiligheidsbril.
3. Draag oorbeschermers.
4. Stel het apparaat nooit bloot aan regen.
5. Als de kabel beschadigd of doorgesneden is, trek dan onmiddellijk de stekker uit het stopcontact.
6. Maximale snijlengte / kettingsnelheid v_u: 15 m/s

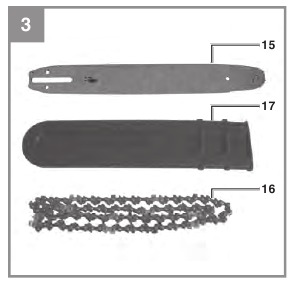

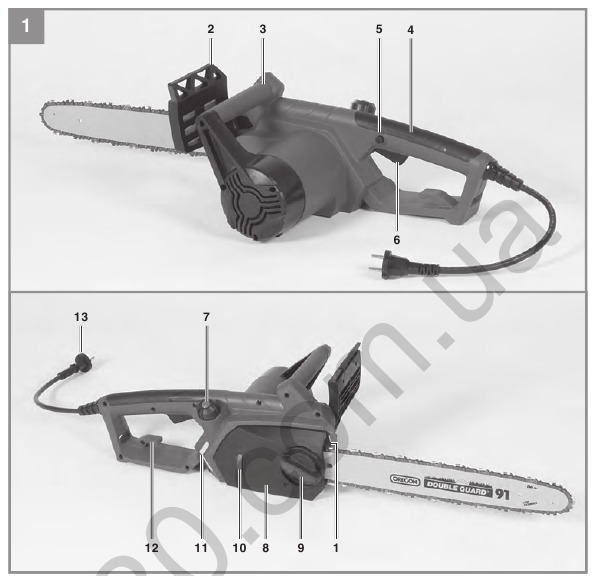

Indeling en meegeleverde artikelen

Indeling

(Afb. 1-3)

1. Klauwstop
2. Voorste handbeschermer
3. Voorste handgreep
4. Achterste handgreep
5. Veiligheidsblokkering
6. Aan/uit-schakelaar
7. Oliedeksel
8. Kettingwieldeksel
9. Bevestigingsschroef voor de kettingwieldeksel
10. Kettingspanschroef
11. Oliepeilindicator
12. Kabelontlastingsklem
13. Stroomkabel
14. Achterste handbeschermer
15. Zwaard
16. Zaagketting
17. Zaagkettingbeschermer

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Indien er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of de winkel waar u het product hebt gekocht, onder overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Originele gebruiksaanwijzing
• Veiligheidsvoorschriften

Correct gebruik

De kettingzaag is bedoeld voor het vellen van bomen en voor het zagen van stammen, takken, houten balken, planken enz. en kan worden gebruikt voor dwars- en langszagen. Hij is niet geschikt voor het zagen van andere materialen dan hout.
Het apparaat mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 220-240 V ~ 50/60 Hz
Vermogen: 2200 W
Stationair toerental: 7800 rpm
Lengte zaagblad: 406 mm
Zaaglengte, max.: 375 mm
Zaagsnelheid bij nominaal toerental: 15 m/s
Inhoud olietank: 150 ml
Gewicht met zaagblad en ketting: 5,6 kg
Beschermingsklasse: II /

Geluid en trillingen
Geluids- en trillingswaarden werden gemeten in overeenstemming met EN 60745.
L_pA geluidsdrukniveau 93,8 dB(A)
K_pA onzekerheid 3 dB
L_WA geluidsvermogensniveau 107 dB(A)
K_WA onzekerheid 3 dB
L_WA gegarandeerd geluidsvermogensniveau 110 dB(A)

Draag een gehoorbescherming.
De impact van lawaai kan gehoorschade veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Voorste handgreep onder belasting
Trillingsemissiewaarde a_h = 3,46 m/s²
K onzekerheid = 1,5 m/s²

Achterste handgreep onder belasting
Trillingsemissiewaarde a_h = 5,89 m/s² K onzekerheid = 1,5 m/s²
De specifieke trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop het elektrische apparaat wordt gebruikt en kan in uitzonderlijke omstandigheden de specifieke waarde overschrijden.
De specifieke trillingswaarde kan worden gebruikt om het apparaat met andere elektrische gereedschappen te vergelijken.
De specifieke trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Voordat u de apparatuur start

Voordat u de apparatuur aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur maakt.

Sluit de kettingzaag pas aan op de voeding wanneer deze volledig is gemonteerd en de kettingspanning is aangepast. Draag altijd beschermende handschoenen wanneer u aan de kettingzaag werkt om uzelf te beschermen tegen letsel.

Montage van de zaagbalk en de zaagketting

• Pak alle onderdelen voorzichtig uit en controleer of ze compleet zijn (Fig. 2-3).
• Draai de bevestigingsschroef van de kettingwieldeksel los (Fig. 4).

• Verwijder het kettingwiel (Fig. 5).

• Leg de ketting zoals afgebeeld in de groef die rond de zaagbalk loopt (Fig. 6/Item A).

• Plaats de zaagbalk en ketting zoals afgebeeld in de montage in de kettingzaag (Fig. 6). Leid tegelijkertijd de ketting rond het kettingwiel (Fig. 6/Item B).
• Bevestig de kettingwieldeksel en zet deze vast met de bevestigingsschroef (Fig. 7).

  Draai de bevestigingsschroef pas volledig vast na het afstellen van de kettingspanning.


De zaagketting spannen

Trek altijd de stekker uit het stopcontact voordat u controles of aanpassingen uitvoert. Draag altijd beschermende handschoenen wanneer u aan de kettingzaag werkt om uzelf te beschermen tegen letsel.

• Draai de bevestigingsschroef van de kettingwieldeksel een paar slagen los (Fig. 4).
• Pas de kettingspanning aan met de kettingspanschroef (Fig. 8). Door aan de schroef met de klok mee te draaien, wordt de spanning verhoogd, door tegen de klok in te draaien, wordt de kettingspanning verlaagd. De zaagketting is correct gespannen als deze in het midden van de zaagbalk ongeveer 3-4 mm kan worden opgetild (Fig. 9).


• Draai de bevestigingsschroef van de kettingwieldeksel vast.

Alle kettingschakels moeten goed in de geleidegroef van de zaagbalk liggen.

Opmerkingen over het spannen van de ketting: De zaagketting moet goed gespannen zijn om een veilige werking te garanderen. U kunt zien dat de kettingspanning perfect is als de zaagketting in het midden van de zaagbalk ongeveer 3-4 mm kan worden opgetild. Omdat de zaagketting tijdens het zagen opwarmt en dus in lengte verandert, dient u de kettingspanning elke 10 minuten te controleren en indien nodig opnieuw aan te passen. Dit geldt met name voor nieuwe zaagkettingen. Wanneer u klaar bent met werken, dient u de ketting weer los te maken, omdat de ketting korter wordt wanneer deze afkoelt. Dit voorkomt dat de ketting beschadigd raakt.

Smering van de zaagketting

Trek altijd de stekker uit het stopcontact voordat u controles of aanpassingen uitvoert. Draag altijd beschermende handschoenen wanneer u aan de kettingzaag werkt om uzelf te beschermen tegen letsel.
Let op! Gebruik de ketting nooit als deze niet is gesmeerd met zaagkettingolie. Het gebruik van de kettingzaag zonder zaagkettingolie of als het oliepeil onder de "min"-markering (Fig. 10/Item B) is, zal de kettingzaag beschadigen.
Let op! Let op de temperatuuromstandigheden: bij verschillende omgevingstemperaturen zijn verschillende smeermiddelen met volledig verschillende viscositeiten vereist. Bij lagere temperaturen heeft u oliën met een lage viscositeit nodig om een voldoende smerende film te verkrijgen. Als echter dezelfde olie met een lage viscositeit in de zomer wordt gebruikt, wordt deze nog dunner door de omgevingstemperaturen alleen al, en als gevolg daarvan kan de smerende film afbreken, waardoor de ketting oververhit raakt en beschadigd raakt. Bovendien zou de kettingolie verbranden en onnodige vervuilende stoffen produceren.

Het oliereservoir vullen:

• Plaats de kettingzaag op een vlakke ondergrond.
• Reinig het gebied rond de oliereservoirdeksel (Fig. 10/Item A) en reinig vervolgens de oliereservoirdeksel.
• Vul het reservoir met zaagkettingolie. Zorg er daarbij voor dat er geen vuil in het reservoir komt, omdat dit de olietuit kan verstoppen.
• Sluit de oliereservoirdeksel.

Bediening

Aansluiten op het elektriciteitsnet

• Sluit de stroomkabel aan op een geschikte verlengkabel. Zorg ervoor dat de verlengkabel is ontworpen voor het vermogen van de kettingzaag.
• Zet de verlengkabel vast zoals afgebeeld in Fig. 12 om deze te beschermen tegen trekkrachten en onbedoelde ontkoppeling.

• Sluit de verlengkabel aan op een professioneel geïnstalleerd veiligheidsstopcontact met aardcontact.
  We raden aan om een kabel te gebruiken met een heldere en goed zichtbare kleur, bijvoorbeeld rood of geel. Dit vermindert het risico dat u deze per ongeluk beschadigt met de kettingzaag.

In-/uitschakelen

Inschakelen

• Houd de kettingzaag met beide handen aan de handgrepen vast, zoals afgebeeld in Fig. 13 (duimen onder de handgrepen).

• Houd de veiligheidsvergrendeling ingedrukt (Fig. 1/Item 5).
• Schakel de kettingzaag in bij de AAN/UIT-schakelaar. U kunt vervolgens de veiligheidsvergrendeling loslaten.

Uitschakelen
Laat de AAN/UIT-schakelaar los (Fig. 1/Item 6).
De geïntegreerde rem brengt de draaiende kettingzaag binnen zeer korte tijd tot stilstand. Trek altijd de stekker uit het stopcontact wanneer u stopt met werken, zelfs als het maar voor korte tijd is.

Draag de zaag altijd aan de voorste handgreep. Als de zaag is aangesloten en u deze aan de achterste handgreep draagt (waar de schakelaars zich bevinden), bestaat het risico dat u per ongeluk tegelijkertijd de veiligheidsvergrendeling en de AAN/UIT-schakelaar indrukt, en dat de kettingzaag onbedoeld start.

Veiligheidsvoorzieningen

Motorrem
De motor remt de zaagketting zodra de AAN/UIT-schakelaar (Fig. 1/Item 6) wordt losgelaten of de stroomtoevoer wordt onderbroken. Dit vermindert aanzienlijk het risico op letsel dat anders zou ontstaan als de ketting zou blijven draaien na te zijn uitgeschakeld of losgekoppeld.

Kettingrem
De kettingrem is een veiligheidsmechanisme dat wordt geactiveerd via de voorste handbeschermer (Fig. 1/Item 2). Als terugslag ervoor zorgt dat de kettingzaag plotseling terugschiet, treedt de kettingrem in werking en stopt de zaagketting in minder dan 0,1 seconde. U moet de werking van de kettingrem regelmatig controleren. Om dit te doen, vouwt u de handbeschermer (Fig. 1/Item 2) naar voren en schakelt u de kettingzaag kort in. De zaagketting mag niet starten. Trek de voorste handbeschermer (Fig. 1/Item 2) terug totdat deze vastklikt om de kettingrem los te maken.

Gebruik de zaag nooit als de veiligheidsuitrusting niet goed werkt. Probeer nooit zelf veiligheidsgerelateerde beveiligingssystemen te repareren – laat al het werk altijd uitvoeren door onze serviceafdeling of door een vergelijkbaar gekwalificeerde werkplaats.

Handbeschermer
De voorste handbeschermer (die tegelijkertijd ook als kettingrem fungeert) (Fig. 1/Item 2) en de achterste handbeschermer (Fig. 2/Item 14) beschermen tegen vingerletsel als gevolg van contact met de zaagketting als de ketting breekt omdat deze overbelast is.

Werken met de kettingzaag

Voorbereidingen

Om ervoor te zorgen dat u veilig kunt werken, controleert u de volgende punten vóór elk gebruik:

Staat van de kettingzaag
Inspecteer de kettingzaag vóór aanvang van de werkzaamheden op schade aan de behuizing, de stroomkabel, de zaagketting en de geleiderail. Gebruik nooit een kettingzaag die zichtbaar beschadigd is.

Olietank
Vulniveau van de olietank. Houd ook tijdens het werken in de gaten of er voldoende olie in het systeem zit. Om schade aan de kettingzaag te voorkomen, mag u de zaag nooit laten draaien als er geen olie in het systeem zit of als de olie onder de "min"-markering komt (Fig. 10/Item B). Gemiddeld gaat één vulling ongeveer 15 minuten mee, afhankelijk van het aantal pauzes tijdens het zagen en de belasting.

Zaagketting
Spanning van de zaagketting, staat van de snij-elementen. Hoe scherper de kettingzaag, hoe gemakkelijker en beter controleerbaar de kettingzaag te bedienen is. Hetzelfde geldt voor de kettingspanning. Controleer ook tijdens het werken elke 10 minuten de kettingspanning om uw veiligheid te vergroten. Vooral nieuwe zaagkettingen hebben vaak de neiging om meer uit te zetten.

Kettingrem
Controleer de werking van de kettingrem zoals beschreven in het hoofdstuk "Veiligheidsvoorzieningen" en ontgrendel deze vervolgens.

Veiligheidskleding
Draag altijd passende, nauwsluitende veiligheidskleding, zoals een speciale broek die beschermt tegen snijwonden, beschermende handschoenen en veiligheidsschoenen.

Gehoorbescherming en veiligheidsbril.
Draag bij het vellen van bomen of het uitvoeren van bosbouwwerkzaamheden altijd een veiligheidshelm met geïntegreerde gelaats- en gehoorbescherming. Dit biedt bescherming tegen vallende takken en eventuele terugspringende takken.

Beschrijving van de juiste procedures voor basisgebruik van de kettingzaag

Een boom vellen (Fig. 14-17)
Als twee of meer personen tegelijkertijd werken aan het vellen en terugsnoeien, moet de minimale afstand tussen de te vellen boom en de terug te snoeien boom minstens twee keer de hoogte zijn van de te vellen boom (Fig. 14). Bij het vellen van bomen moet ervoor worden gezorgd dat er geen andere personen in gevaar worden gebracht, dat er geen stroomleidingen worden geraakt en dat er geen materiële schade wordt veroorzaakt aan apparatuur of eigendommen. In het geval dat een boom in contact komt met een stroomleiding, moet het verantwoordelijke energiebedrijf onmiddellijk worden geïnformeerd.

Bij het werken met de zaag op een helling moet de bediener van de kettingzaag zich op een hoger punt op de helling bevinden dan de te vellen boom, aangezien de boom naar beneden zal rollen of glijden zodra deze is geveld (Fig. 15).

Voordat u de boom velt, moet u eerst een ontsnappingsroute plannen en indien nodig vrijmaken. Deze ontsnappingsroute moet diagonaal weglopen in de tegenovergestelde richting van de verwachte valrichting - dit is te zien in Fig. 16 (A= gevarenzone, B= valrichting, C= ontsnappingszone).
Voordat u de boom velt, moet u rekening houden met de natuurlijke helling van de boom, de locatie van grotere takken en de windrichting, omdat dit u zal helpen om de richting waarin de boom zal vallen correct te bepalen.
Vuil, stenen, losse schors, spijkers, nietjes en draad moeten van de boom worden verwijderd.

De velsnede maken (Fig. 17)
Maak een inkeping (A) loodrecht op de valrichting tot een diepte van 1/3 van de boomdiameter, zoals weergegeven in Fig. 17. Maak eerst de onderste horizontale velsnede (1). Dit voorkomt dat de zaagketting of de geleiderail vast komen te zitten wanneer de tweede velsnede wordt gemaakt.

De velzaagsnede maken (Fig. 17)
De velzaagsnede moet minstens 50 mm boven de horizontale velsnede worden geplaatst. Maak de velzaagsnede (B) evenwijdig aan de horizontale velsnede. De velzaagsnede moet tot een diepte worden gezaagd die een dunne strook (scharnierstrook) (D) achterlaat die als scharnier kan dienen. Deze strook voorkomt dat de boom draait en in de verkeerde richting valt. Zaag niet door de strook heen. Wanneer de velzaagsnede dicht bij de strook komt, zou de boom moeten beginnen te vallen. Als duidelijk wordt dat de boom mogelijk in een andere richting zal vallen dan de gewenste valrichting (C) of hij begint achterover te leunen en de zaagketting vast te zetten, onderbreek dan de velzaagsnede en steek er wiggen van hout, plastic of aluminium in om de snede te openen en de helling van de boom te controleren totdat hij in de vereiste richting leunt.
Wanneer de boom begint te vallen, verwijder de kettingzaag uit de snede, schakel hem uit, plaats hem op de grond en verlaat de gevarenzone via de geplande ontsnappingsroute. Let op vallende takken en pas op dat u niet struikelt.

Takken verwijderen
Hier hebben we het over het verwijderen van takken van de gevelde boom. Laat bij het verwijderen van takken alle naar beneden gerichte takken die de boom ondersteunen staan totdat de stam van de boom is opgedeeld. Kleinere takken moeten worden verwijderd zoals weergegeven in Fig. 18 (A= zaagrichting bij het verwijderen van takken, B= blijf uit de buurt van de grond! Ondersteunende takken moeten blijven staan totdat de stam is opgedeeld) in één enkele snede van onder naar boven. Takken die onder spanning staan, moeten van onder naar boven worden gezaagd om te voorkomen dat de zaag vast komt te zitten.

De boomstam in lengtes zagen
Hier kijken we naar het proces van het zagen van de gevelde boom in secties. Zorg ervoor dat u stevig staat en verdeel uw lichaamsgewicht gelijkmatig over beide voeten. Indien mogelijk moet de stam worden onderlegd en ondersteund met takken, balken of wiggen. Volg voor eenvoudig zagen de onderstaande eenvoudige instructies.
Als de volledige lengte van de boomstam gelijkmatig wordt ondersteund, zoals weergegeven in Fig. 19, ga dan verder met zagen van boven naar beneden. Pas op dat u daarbij niet in de grond zaagt.

Als het gewicht van de boomstam op één uiteinde rust, zoals weergegeven in Fig. 20, zaag dan eerst 1/3 van de stamdiameter van de onderkant (A) door om te voorkomen dat deze splintert. Maak de tweede snede van bovenaf (2/3 van de diameter) tot de hoogte van de eerste snede (B) (dit voorkomt dat de kettingzaag vast komt te zitten).

Als het gewicht van de boomstam op beide uiteinden rust, zoals weergegeven in Fig. 21, zaag dan eerst 1/3 van de stamdiameter van de bovenkant (A) door om te voorkomen dat deze splintert. Maak de tweede snede van onderaf (2/3 van de diameter) tot de hoogte van de eerste snede (B) (dit voorkomt dat de kettingzaag vast komt te zitten).

Wanneer u met de zaag op een helling werkt, positioneer uzelf dan altijd op een hoger punt op de helling boven de boom, zoals weergegeven in Fig. 15. Om de volledige controle te behouden op het moment dat de snede erdoorheen gaat, vermindert u de druk aan het einde van de snede zonder uw stevige grip op de handgrepen van de kettingzaag los te laten. Zorg ervoor dat de kettingzaag de grond niet raakt. Nadat u de snede hebt voltooid, wacht u tot de kettingzaag tot stilstand is gekomen voordat u de kettingzaag verwijdert. Schakel altijd de motor van de kettingzaag uit voordat u van boom naar boom gaat.

Terugslag

De term "terugslag" beschrijft wat er gebeurt wanneer de draaiende kettingzaag plotseling omhoog en achterwaarts schopt. Meestal wordt dit veroorzaakt door contact tussen de punt van de geleiderail en het werkstuk of doordat de zaagketting vast komt te zitten. In het geval van terugslag treden plotseling en heftig grote krachten op. Als gevolg hiervan reageert de kettingzaag meestal oncontroleerbaar. Dit kan vaak leiden tot zeer ernstige verwondingen bij de werknemer of personen in de buurt. Het risico op terugslag is vooral groot bij het uitvoeren van dwarssneden, schuine sneden en langssneden, omdat het niet mogelijk is om de klauwstop bij deze sneden te gebruiken. U moet deze sneden daarom zoveel mogelijk vermijden en extra voorzichtig zijn wanneer ze onvermijdelijk zijn.
Het risico op terugslag is het grootst wanneer de zaag is gepositioneerd voor een snede in het gebied van de punt van de geleiderail, omdat de hefboomwerking daar het grootst is (Fig. 22). Het is daarom het veiligst om de zaag plat en zo dicht mogelijk bij de klauwstop te plaatsen voordat u de snede maakt (Fig. 23).

• Zorg ervoor dat de kettingspanning altijd correct is afgesteld.
• Gebruik een kettingzaag alleen als deze in perfecte staat verkeert.
• Werk alleen met een zaagketting die op de juiste manier is geslepen in overeenstemming met de instructies.
• Bedien de zaag nooit boven schouderhoogte.
• Zaag nooit met de bovenrand of de punt van het zwaard.
• Houd de kettingzaag altijd stevig met beide handen vast.
• Gebruik waar mogelijk de klauwstop als hefboompunt.

Hout zagen dat onder spanning staat
Er is speciale zorg vereist bij het zagen van hout dat onder spanning staat. Hout dat onder spanning staat en waaruit het door zagen wordt vrijgegeven, kan in sommige gevallen volledig onvoorspelbaar en oncontroleerbaar reageren. In het ergste geval kan dit leiden tot zeer ernstige of zelfs dodelijke verwondingen (Fig. 24-26). Dit type werk mag alleen worden uitgevoerd door personen die speciaal zijn opgeleid.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn after-sales service of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reinigen, onderhoud en bestellen van reserveonderdelen

• Trek altijd de stekker uit het stopcontact voordat u de kettingzaag reinigt.
• Dompel het apparaat nooit onder in water of andere vloeistoffen om het schoon te maken.
• Bewaar de kettingzaag op een veilige en droge plaats buiten het bereik van kinderen.

Reinigen

• Reinig het klemmechanisme regelmatig door het uit te blazen met perslucht of schoon te maken met een borstel. Gebruik geen gereedschap voor het reinigen.
• Houd de handgrepen vrij van vet, zodat u een stevige grip kunt behouden.
• Reinig het apparaat indien nodig met een vochtige doek en, indien nodig, met een mild afwasmiddel.
• Als de kettingzaag voor een langere periode niet wordt gebruikt, moet u de kettingolie uit de tank verwijderen. Dompel de zaagketting en de geleiderail kort onder in een oliebad en wikkel ze vervolgens in olievrij papier.

Koolborstels

Laat bij overmatige vonkvorming de koolborstels alleen controleren door een gekwalificeerde elektricien.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud

De zaagketting en de geleiderail vervangen
De geleiderail moet worden vervangen als

• de geleidingsgroef van de geleiderail versleten is;
• het neustandwiel in de geleiderail beschadigd of versleten is.

Ga te werk zoals beschreven in het hoofdstuk "Montage van de geleiderail en de zaagketting".

De automatische kettingsmering controleren
U dient de werking van het automatische kettingsmeringssysteem regelmatig te controleren om oververhitting en de bijbehorende schade aan de geleiderail en de zaagketting te voorkomen. Richt hiervoor de punt van de geleiderail op een glad oppervlak (plank, stuk van een gevelde boom) en laat de kettingzaag lopen. Als er tijdens dit proces een toenemend oliespoor zichtbaar wordt, werkt het automatische kettingsmeringssysteem naar behoren. Als er geen duidelijk oliespoor zichtbaar is, raadpleeg dan de bijbehorende instructies in "Probleemoplossing". Als de informatie daar nog steeds geen oplossing biedt, neem dan contact op met onze serviceafdeling of een andere vergelijkbaar gekwalificeerde werkplaats.

Raak tijdens het uitvoeren van deze test het oppervlak niet daadwerkelijk aan met de punt van de geleiderail. Houd een veilige afstand aan (ca. 20 cm).

De zaagketting slijpen
Eff ectief werken met de kettingzaag is alleen mogelijk als de zaagketting in goede staat en scherp is. Dit vermindert ook het risico op terugslag. De zaagketting kan door elke dealer opnieuw worden geslepen. Probeer de zaagketting niet zelf te slijpen, tenzij u over de benodigde speciale gereedschappen en ervaring beschikt.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Onderdeelnummer van het benodigde onderdeel
  Ga voor onze meest recente prijzen en informatie naar www.isc-gmbh.info

Opslag

Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Probleemoplossing

Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u aan de probleemoplossing begint.

De onderstaande tabel bevat een lijst met foutverschijnselen en legt uit wat u kunt doen om het probleem te verhelpen als uw gereedschap niet goed werkt. Als het probleem aanhoudt na het doorlopen van de lijst, neem dan contact op met de dichtstbijzijnde service werkplaats.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat worden genoemd, waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
In geval van defecten of fouten, registreer het probleem op internet op www.isc-gmbh.info. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal niet gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het uitvallen?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Referenties

• iSC Onlineshop

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL GE-EC 2240 Handleiding

Beschikbare talen
