Productbeschrijving en specificaties

Lees alle veiligheidsinstructies en algemene aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Neem de afbeeldingen aan het begin van deze handleiding in acht.

Voorgeschreven gebruik
Het elektrische gereedschap is bedoeld voor het indraaien en losdraaien van schroeven.

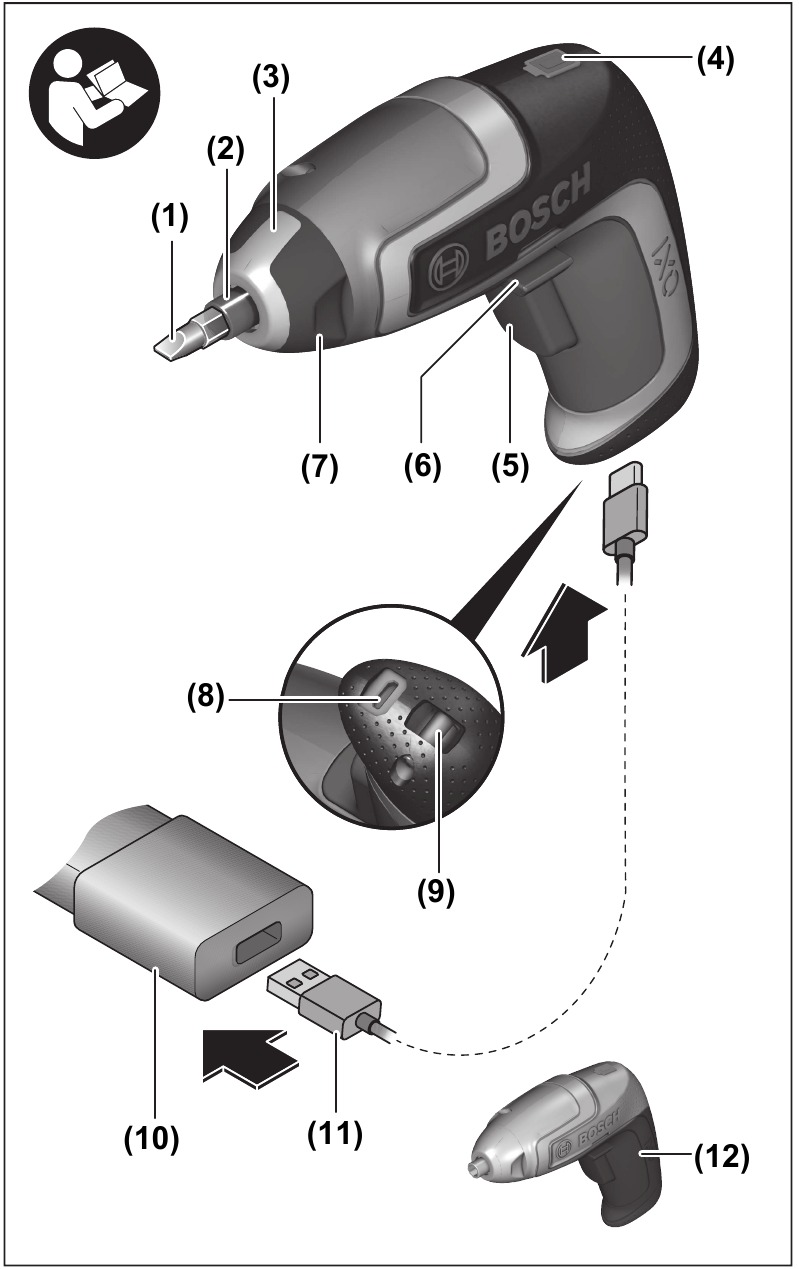

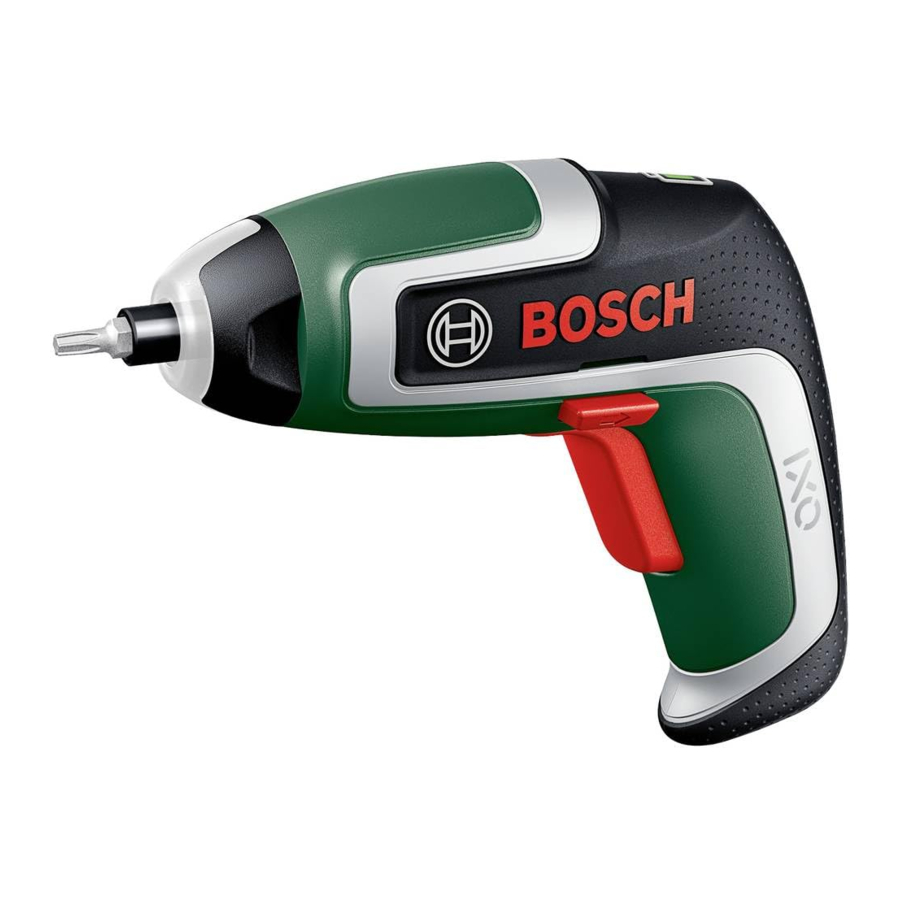

Productkenmerken
De nummering van de productkenmerken verwijst naar de afbeelding van het elektrische gereedschap op de grafische pagina.

Schroefbit^a)
Gereedschaphouder
Werklicht
Acculaadindicator
Aan/uit-schakelaar
Draairichtingschakelaar
Werklichtafdekking
Micro-USB-poort
Gat voor bevestiging van riem
Stroomvoorziening^a)
Oplaadkabel
Handgreep (geïsoleerd greepoppervlak)
Excentrische hoekadapter^a)
Hoekschroefadapter^a)
Draaimomentinsteladapter^a)
Draaimomentvoorinstellingsring^a)
Markering voor draaimomentinstelling^a)
Booradapter^a)
Universele snijadapter^a)
Grillblazeradapter^a)
Kurkentrekkeradapter^a)
Kruidenmolenadapter^a)
Ontgrendelingsring^a)

^a)De afgebeelde of beschreven accessoires zijn niet standaard bij het product inbegrepen. U vindt de volledige selectie accessoires in ons accessoireprogramma.

Technische gegevens

Accuschroevendraaier		IXO
Artikelnummer		3 603 JE0 0..
Nominale spanning	V=	3,6
Onbelast toerental	min -1	0–235
Max. draaimoment, harde/zachte schroeftoepassing volgens ISO 5393	Nm	5,5/3,0
Max. schroefdiameter	mm	5
Gewicht	kg	0,34
Aanbevolen omgevingstemperatuur tijdens het opladen	°C	5 tot +40
Laadspanning	V	5
Max. laadstroom	mA	1000
Toegestane omgevingstemperatuur tijdens bedrijf A)B) en tijdens opslag	°C	–20 tot +50
Accu		Li-ion
Capaciteit	Ah	2,0
Energie	Wh	7,2
Aantal accucellen		1
Aanbevolen voeding
Artikelnummer (5 V; 1000 mA)		2 609 120 713 (EU) 2 609 120 718 (UK)
Max. oplaadtijd	h	3
Beschermingsklasse		/II
Voor aanvullende technische gegevens, zie: www.bosch-do-it.com/ecodesign
Aanbevolen oplaadkabel
Artikelnummer		1 607 000 CG9 1 607 000 DN8

Oververhittingsbeveiliging stopt het elektrische gereedschap bij temperaturen > +65°C.
Beperkte prestaties bij temperaturen < 0°C

Accu

De accu opladen

Gebruik voor het opladen de aanbevolen USB-voedingseenheid of een voedingseenheid met 5 V en minimaal 1,0 A. Neem de handleiding van de USB-voedingseenheid in acht.
Aanbevolen voedingseenheid: zie het hoofdstuk "Technische gegevens".
Let op de netspanning. De spanning van de stroombron moet overeenkomen met de spanning die is aangegeven op het typeplaatje van de voeding.

Opmerking: Lithium-ion accu's worden gedeeltelijk opgeladen geleverd volgens de internationale transportvoorschriften. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op voordat u uw gereedschap voor de eerste keer gebruikt.

Gebruik een USB-kabel om het elektrische gereedschap op de voeding aan te sluiten.
Steek de voeding in een stopcontact.

Het laadproces start. De acculaadindicator licht groen op. Wanneer de accu volledig is opgeladen, gaat de acculaadindicator uit.
Als u het elektrische gereedschap binnenkort niet meer gaat gebruiken, koppelt u het los van de voeding.
Het elektrische gereedschap mag niet worden gebruikt tijdens het opladen. Tijdens het opladen wordt de handgreep van het elektrische gereedschap warm. Dit is normaal.
Als u het elektrische gereedschap binnenkort niet meer gaat gebruiken, koppelt u de oplader los van het elektriciteitsnet.
Het elektrische gereedschap kan niet worden gebruikt tijdens het opladen. Het is niet defect als het niet werkt tijdens het opladen.

Bescherm de oplader tegen vocht.

Acculaadindicator
Acculaadindicator tijdens bedrijf
Als de acculaadindicator (4) rood oplicht wanneer u de aan/uit-schakelaar (5) half indrukt, is de resterende accucapaciteit minder dan 30% en moet de accu worden opgeladen.

Montage

Voor alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, gereedschap wisselen, enz.) en ook tijdens transport en opslag de draairichtingschakelaar in de middelste stand zetten. Er bestaat risico op letsel door het onbedoeld indrukken van de aan/uit-schakelaar.

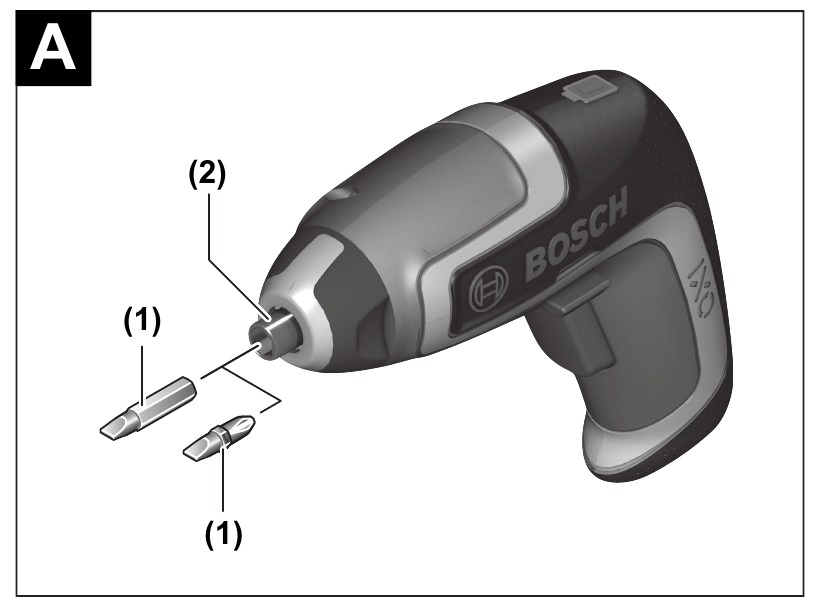

Het gereedschap wisselen (zie afbeelding A)
Plaats de schroefbit (1) direct in de gereedschaphouder (2).

Excentrische hoekadapter/hoek
schroefadapter/draaimoment
insteladapter (zie afbeeldingen B–E)
U kunt schroeven dicht bij randen indraaien met behulp van de excentrische hoekadapter (13). Met de hoekschroefadapter (14) kunt u schroeven indraaien op moeilijk bereikbare plaatsen.
De draaimomentvoorinstellingsring (16) op de draaimomentinsteladapter (15) kan worden gebruikt om het vereiste draaimoment in 10 stappen voor te selecteren. Bij gebruik van de juiste instelling wordt het applicatiegereedschap gestopt wanneer de schroef gelijk ligt met het materiaal of zodra het ingestelde draaimoment is bereikt.

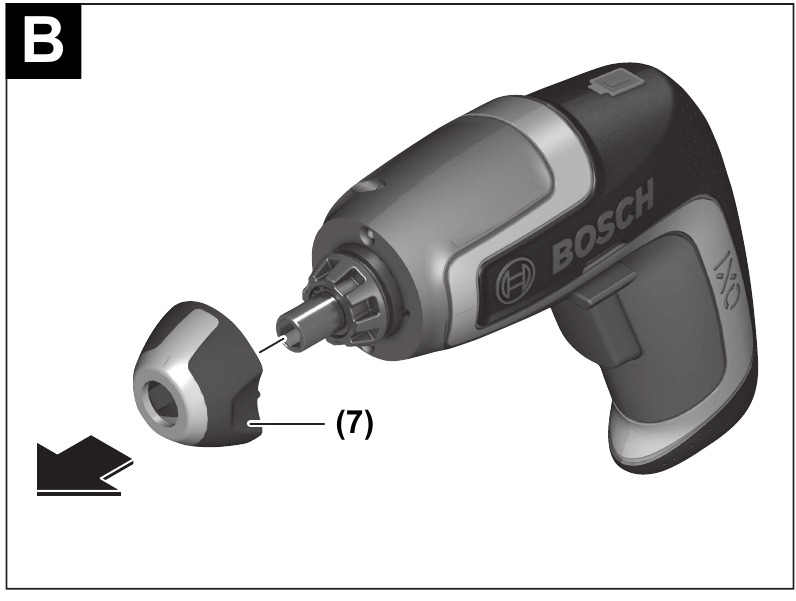

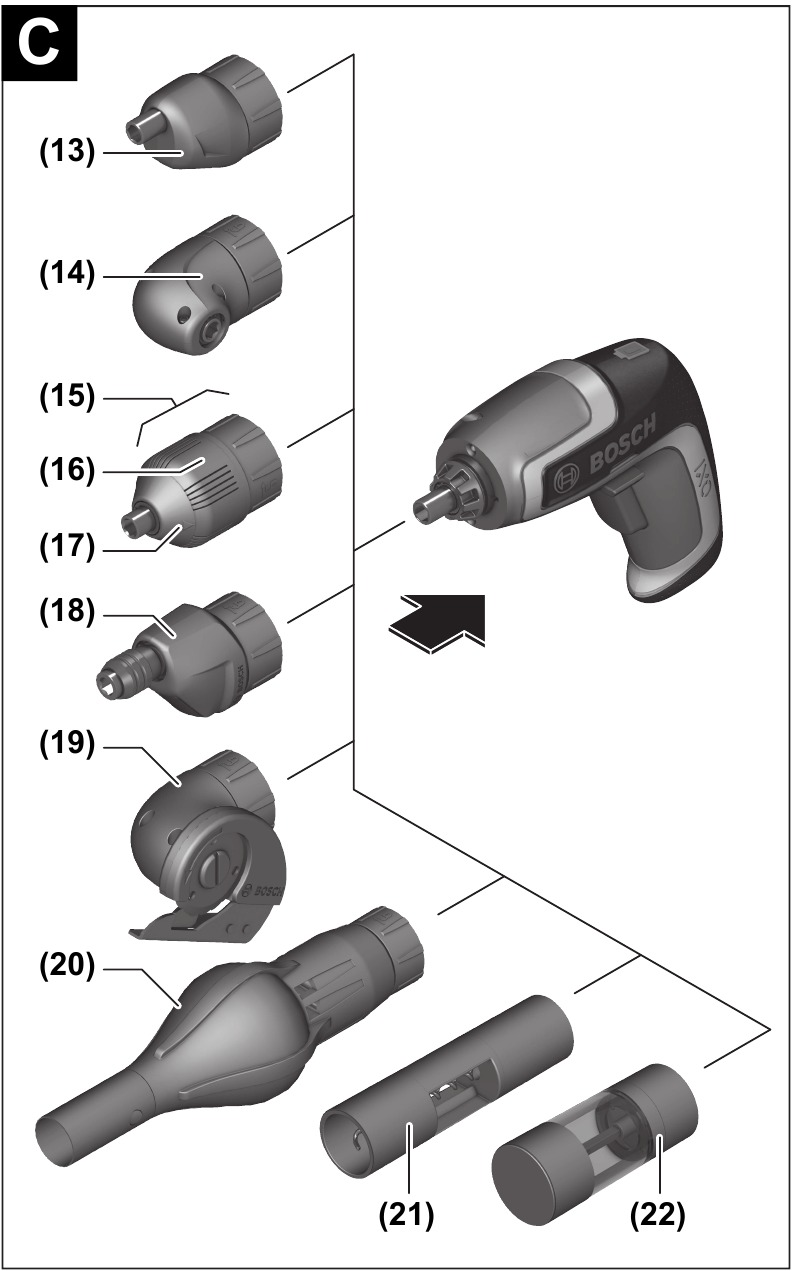

Montage (zie afbeeldingen B–C)
Om de adapters te plaatsen, trekt u de werklichtafdekking (7) naar u toe. Vervolgens kunnen de adapters worden bevestigd. Het is mogelijk om een adapter 45° versprongen te plaatsen.

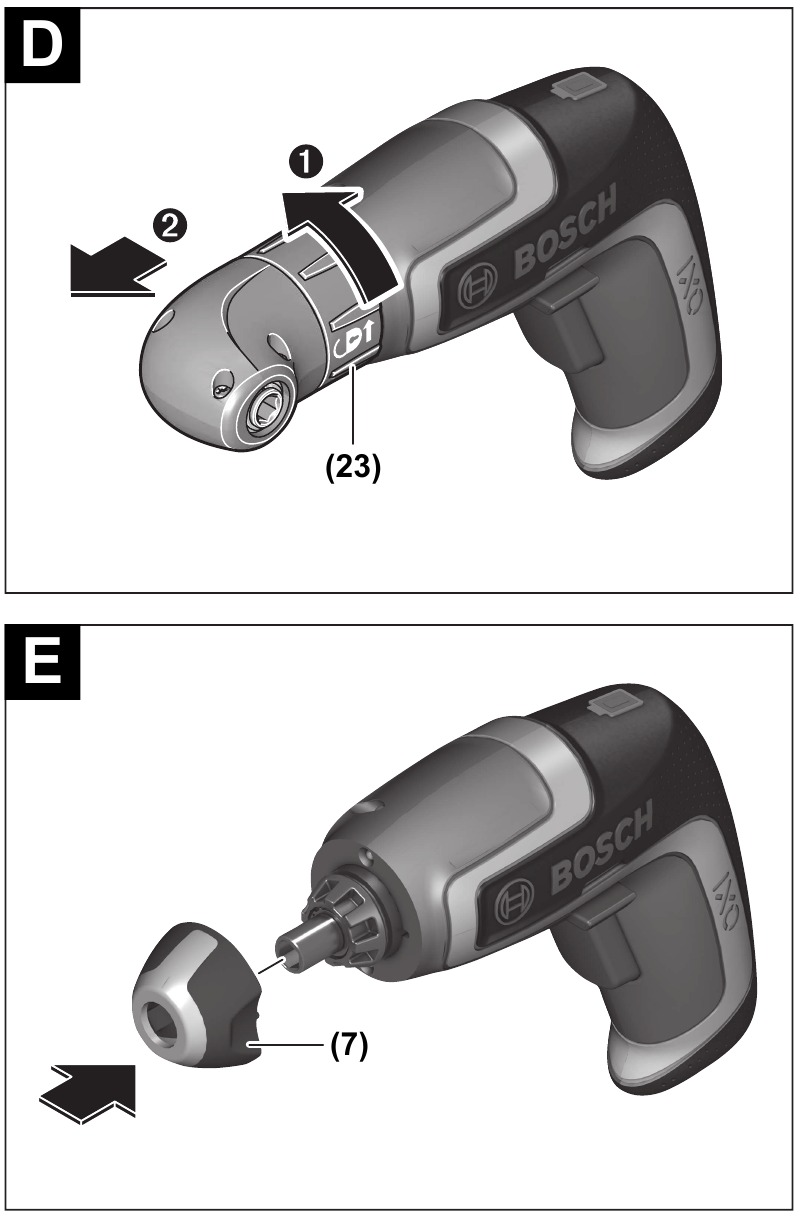

Verwijdering (zie afbeeldingen D–E)
Om een adapter te verwijderen, draait u de ontgrendelingsring (23) in de draairichting en trekt u de adapter naar u toe. Bevestig vervolgens de werklichtafdekking (7) weer.

Bediening

Begin van de bediening
De draairichting instellen
De draairichtingschakelaar (6) wordt gebruikt om de draairichting van het elektrische gereedschap te wijzigen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (5) wordt ingedrukt.
Met de klok mee: Om schroeven in te draaien, drukt u de draairichtingschakelaar (6) helemaal naar links.
Tegen de klok in: Om schroeven los te draaien of te verwijderen, drukt u de draairichtingschakelaar (6) helemaal naar rechts.

In-/uitschakelen
Om het elektrische gereedschap te starten, drukt u de aan/uit-schakelaar (5) in en houdt u deze ingedrukt.
Het werklicht (3) gaat branden wanneer de aan/uit-schakelaar (5) licht of volledig wordt ingedrukt, waardoor het werkgebied bij slechte lichtomstandigheden kan worden verlicht.
Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (5) los.

Volautomatische spilvergrendeling (Auto-Lock)
De boorspil, en dus de gereedschaphouder, is vergrendeld wanneer de aan/uit-schakelaar (5) niet wordt ingedrukt.
Hierdoor kunnen schroeven worden ingedraaid, zelfs wanneer de accu leeg is, en kan het elektrische gereedschap als schroevendraaier worden gebruikt.

Als de boorspil is geblokkeerd, druk de aan/uit-schakelaar (5) niet langer dan 15 seconden in. Anders kan het elektrische gereedschap beschadigd raken.

Praktisch advies

Plaats het elektrische gereedschap alleen op de schroef/moer wanneer het gereedschap is uitgeschakeld. Roterende gereedschapsinzetstukken kunnen eraf glijden.

Onderhoud en service

Onderhoud en reiniging

Om veilig en efficiënt te kunnen werken, dient u de machine en de ventilatieopeningen altijd schoon te houden.

Als de accu niet meer werkt, neem dan contact op met een erkende klantenservice voor elektrisch gereedschap van Bosch.
Om veiligheidsrisico's te vermijden, moet de vervanging van het netsnoer worden uitgevoerd door Bosch of een erkend servicecentrum voor elektrisch gereedschap van Bosch.

Klantenservice en toepassingsadvies
Onze klantenservice beantwoordt uw vragen over onderhoud en reparatie van uw product en over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com
Het Bosch-team voor toepassingsadvies helpt u graag met vragen over onze producten en toebehoren.
Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Volksrepubliek China
Vasteland China
Bosch Power Tool (China) Co. Ltd. Bosch Service Center
567, Bin Kang Road
Bin Kang District
Hangzhou, Zhejiang Province
China 310052
Tel.: (0571) 8887 5566 / 5588
Fax: (0571) 8887 6688 x 5566# / 5588#
E-mail: bsc.hz@cn.bosch.com www.bosch-pt.com.cn
Meer serviceadressen vindt u op:
www.bosch-pt.com/serviceaddresses

Transport
De meegeleverde lithium-ionaccu's vallen onder de voorschriften van de wetgeving inzake gevaarlijke goederen. De accu's zijn zonder verdere beperkingen geschikt voor wegtransport door de gebruiker.
Bij verzending door derden (bijv. luchttransport of expeditiebedrijf) moeten speciale eisen ten aanzien van verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is raadpleging van een deskundige voor gevaarlijke stoffen vereist.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw van stroomnet afhankelijke (met snoer) elektrisch gereedschap of door een accu aangedreven (draadloos) elektrisch gereedschap.

Veiligheid van het werkgebied

Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden lokken ongelukken uit.
Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

Blijf alert, let op wat u aan het doen bent en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het accu-pack, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap, kan leiden tot persoonlijk letsel.
Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
Laat niet toe dat vertrouwdheid die is opgedaan door frequent gebruik van gereedschap u zelfgenoegzaam maakt en de veiligheidsprincipes van gereedschap negeert. Een onachtzame actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de stekker los van de stroombron en/of verwijder het accu-pack, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet vertrouwd zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Correct onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type accu-pack kan brandgevaar opleveren bij gebruik met een ander accu-pack.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu-packs. Het gebruik van andere accu-packs kan leiden tot letsel en brandgevaar.

Wanneer het accu-pack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accuaansluitingen kan brandwonden of brand veroorzaken.
Onder ongunstige omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Spoel bij onbedoeld contact af met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
Gebruik geen accu-pack of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
Stel een accu-pack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
Volg alle oplaadinstructies en laad het accu-pack of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

Onderhoud

Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
Onderhoud nooit beschadigde accu-packs. Onderhoud aan accu-packs mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor schroevendraaiers

Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij de bevestiger verborgen bedrading kan raken. Bevestigers die een "stroomvoerende" draad raken, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
Gebruik geschikte detectoren om te bepalen of er verborgen voedingsleidingen zijn, of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt materiële schade.
Houd het elektrische gereedschap stevig vast. Wees bij het vast- en losdraaien van schroeven voorbereid op tijdelijke hoge reacties op het koppel.
Voorafgaand aan alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, gereedschapswissel, enz.) en tijdens transport en opslag, zet u de draairichtingsschakelaar in de middelste stand. Er bestaat risico op letsel door het onbedoeld indrukken van de aan/uit-schakelaar.
Zet het werkstuk vast. Een werkstuk dat is vastgeklemd met klemvoorzieningen of in een bankschroef, wordt steviger vastgehouden dan met de hand.
Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het applicatiegereedschap kan vastlopen en ervoor zorgen dat u de controle over het elektrische gereedschap verliest.

Bescherm het elektrische gereedschap tegen hitte, bijv. tegen continue intense zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
