Bosch PS11 Handleiding

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (netvoeding) of elektrisch gereedschap zonder snoer (accuvoeding).

Veiligheid van het werkgebied
Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid
De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Bij het gebruik van elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid
Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Houd te allen tijde de juiste stand en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap
Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de stekker los van de stroombron en/of de accu van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in de handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap
Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren bij gebruik met een andere accu.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand veroorzaken.
Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
Onder ongunstige omstandigheden kan er vloeistof uit de accu worden geslingerd, vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.

Onderhoud
Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidsvoorschriften voor accuboormachines/-schroevendraaiers

Gebruik de extra handgreep(pen) als deze bij het gereedschap worden geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact van het snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam maakt het onstabiel en kan leiden tot verlies van controle.
Boor, bevestig of breek niet in bestaande muren of andere blinde ruimtes waar elektrische bedrading aanwezig kan zijn. Als deze situatie onvermijdelijk is, koppel dan alle zekeringen of stroomonderbrekers los die deze werkplek voeden.
Houd het gereedschap altijd met beide handen vast. Als de boor vastloopt, geven twee handen u maximale controle over de reactie van het koppel of de terugslag.
Draag altijd een veiligheidsbril of oogbescherming bij het gebruik van dit gereedschap. Gebruik een stofmasker of ademhalingsapparaat voor toepassingen die stof genereren.
Zet het materiaal dat wordt geboord vast. Houd het nooit in uw hand of over uw benen. Onstabiele ondersteuning kan ervoor zorgen dat de boor vast komt te zitten, wat leidt tot verlies van controle en letsel.
Koppel de accu los van het gereedschap of zet de schakelaar in de vergrendelde of uit-stand voordat u onderdelen monteert, aanpassingen maakt of accessoires verwisselt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het gereedschap.
Positioneer uzelf zo dat u niet bekneld kunt raken tussen het gereedschap of de zijhandgreep en muren of palen. Mocht de boor vast komen te zitten in het werk, dan kan het reactiekoppel van het gereedschap uw hand of been verpletteren.
Als de boor vast komt te zitten in het werkstuk, laat dan onmiddellijk de trekker los, draai de draairichting om en knijp langzaam in de trekker om de boor eruit te halen. Wees voorbereid op een sterke reactiekracht. De boormachine zal de neiging hebben om in de tegenovergestelde richting te draaien als de boor.
Pak het gereedschap niet vast en plaats uw handen niet te dicht bij de draaiende boorkop of boor. Uw hand kan worden verwond.
Plaats bij het installeren van een boor de schacht van de boor goed in de boorkop. Als de boor niet diep genoeg is geplaatst, wordt de grip van de boorkop op de boor verminderd en wordt het verlies van controle vergroot. Trek na het plaatsen van de boor aan de boor om er zeker van te zijn dat deze is vergrendeld.
Gebruik geen botte of beschadigde boren en accessoires. Botte of beschadigde boren hebben een grotere neiging om in het werkstuk vast te lopen.
Vermijd bij het verwijderen van de boor uit het gereedschap contact met de huid en gebruik de juiste beschermende handschoenen bij het vastpakken van de boor of het accessoire. Accessoires kunnen heet zijn na langdurig gebruik.
Controleer of de sleutels en verstelsleutels van de boormachine zijn verwijderd voordat u het gereedschap "AAN" zet. Sleutels of moersleutels kunnen met hoge snelheid wegvliegen en u of een omstander raken.
Laat de boormachine niet draaien terwijl u hem aan uw zijde draagt. Een draaiende boor kan verstrikt raken in kleding en letsel kan het gevolg zijn.

Aanvullende veiligheidswaarschuwingen

GFCI en persoonlijke beschermingsmiddelen zoals rubberen elektricienshandschoenen en schoeisel zullen uw persoonlijke veiligheid verder verbeteren.
Gebruik geen gereedschap dat alleen geschikt is voor AC met een DC-voeding. Hoewel het gereedschap lijkt te werken, zullen de elektrische componenten van het AC-gereedschap waarschijnlijk defect raken en een gevaar voor de gebruiker vormen.
Houd handgrepen droog, schoon en vrij van olie en vet. Gladde handen kunnen het elektrisch gereedschap niet veilig bedienen.
Ontwikkel een periodiek onderhoudsschema voor uw gereedschap. Wees bij het reinigen van een gereedschap voorzichtig om geen enkel deel van het gereedschap te demonteren, omdat interne draden verkeerd kunnen worden geplaatst of bekneld kunnen raken of de terugkeerveren van de veiligheidsafscherming onjuist kunnen worden gemonteerd. Bepaalde reinigingsmiddelen, zoals benzine, tetrachloorkoolstof, ammoniak, enz., kunnen plastic onderdelen beschadigen.
Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accu plaatst. Het plaatsen van de accu in elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.

Sommige soorten stof die ontstaan door schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemische stoffen waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:

• Lood uit verf op loodbasis,
• Kristallijn silicium uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Accu/oplader

Lees, voordat u de acculader gebruikt, alle instructies en waarschuwingsmarkeringen op

1. acculader,
2. accu,
   en
3. product dat de accu gebruikt.

Gebruik alleen de oplader die bij uw product is geleverd of een directe vervanging zoals vermeld in de catalogus of deze handleiding. Vervang geen andere oplader. Gebruik alleen door Bosch goedgekeurde opladers met uw product. Zie Functionele Beschrijving en Specificaties.
Demonteer de oplader niet en gebruik de oplader niet als deze een harde klap heeft gehad, is gevallen of anderszins is beschadigd. Vervang beschadigde snoeren of stekkers onmiddellijk. Onjuiste montage of schade kan leiden tot elektrische schokken of brand.
Laad de accu niet op in een vochtige of natte omgeving. Stel de oplader niet bloot aan regen of sneeuw. Als de accu-behuizing is gebarsten of anderszins beschadigd, plaats deze dan niet in de oplader. Accukortsluiting of brand kan het gevolg zijn.
Laad alleen door Bosch goedgekeurde oplaadbare accu's op. Zie Functionele Beschrijving en Specificaties. Andere soorten accu's kunnen barsten, waardoor persoonlijk letsel en schade kunnen ontstaan.
Laad de accu op bij temperaturen boven +32 graden F (0 graden C) en onder +113 graden F (45 graden C). Bewaar gereedschap en accu op plaatsen waar de temperatuur niet hoger is dan 120 graden F (49 graden C). Dit is belangrijk om ernstige schade aan de accucellen te voorkomen.
Acculekkage kan optreden bij extreem gebruik of extreme temperatuuromstandigheden. Vermijd contact met huid en ogen. De accuvloeistof is bijtend en kan chemische brandwonden aan weefsels veroorzaken. Als de vloeistof in contact komt met de huid, was deze dan snel met water en zeep. Als de vloeistof in uw ogen komt, spoel ze dan minimaal 10 minuten met water en zoek medische hulp.
Plaats de oplader op vlakke, niet-brandbare oppervlakken en uit de buurt van brandbare materialen wanneer u de accu oplaadt. De oplader en de accu worden warm tijdens het opladen. Vloerbedekking en andere warmte-isolerende oppervlakken blokkeren een goede luchtcirculatie, wat kan leiden tot oververhitting van de oplader en de accu. Als er rook of smelten van de behuizing wordt waargenomen, trek dan onmiddellijk de stekker van de oplader uit het stopcontact en gebruik de accu of oplader niet.
Het gebruik van een hulpstuk dat niet door Bosch wordt aanbevolen of verkocht, kan leiden tot brand, elektrische schokken of persoonlijk letsel.

Accuonderhoud

Wanneer accu's zich niet in het gereedschap of de oplader bevinden, houd ze dan uit de buurt van metalen voorwerpen. Bijvoorbeeld, om te voorkomen dat de aansluitingen kortsluiten, plaatst u de accu's NIET in een gereedschapskist of zak met spijkers, schroeven, sleutels, enz. Brand of letsel kan het gevolg zijn.
PLAATS ACCU'S NIET IN VUUR OF STEL ZE NIET BLOOT AAN HOGE HITTTE. Ze kunnen exploderen.

Symbolen

Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het gereedschap beter en veiliger te bedienen.

Symbool	Naam	Aanduiding/Uitleg
V	Volt	Spanning (potentiaal)
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
kg	Kilogram	Gewicht
min	Minuten	Tijd
s	Seconden	Tijd
	Diameter	Grootte van boren, slijpschijven, enz.
n0	Nullasttoerental	Rotatiesnelheid, bij nullast
n	Nominaal toerental	Maximaal haalbare snelheid
.../min	Omwentelingen of heen en weer gaande bewegingen per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, enz. per minuut
0	Uit-stand	Nul snelheid, nul koppel...
1, 2, 3, ... I, II, III,	Selectie-instellingen	Snelheid, koppel of positie-instellingen. Hoger getal betekent hogere snelheid
	Traploos variabele selector met uit	Snelheid neemt toe vanaf 0-instelling
	Pijl	Actie in de richting van de pijl
	Wisselstroom	Type of een kenmerk van stroom
	Gelijkstroom	Type of een kenmerk van stroom
	Wisselstroom of gelijkstroom	Type of een kenmerk van stroom
	Klasse II-constructie	Duidt op gereedschap met dubbele isolatie.
	Aardklem	Aardingsklem
	Waarschuwingssymbool	Waarschuwt de gebruiker voor waarschuwingsberichten
	Li-ion RBRC-zegel	Geeft het recyclingprogramma voor Li-ion batterijen aan
	Ni-Cad RBRC-zegel	Geeft het recyclingprogramma voor Ni-Cad batterijen aan
	Symbool handleiding lezen	Waarschuwt de gebruiker om de handleiding te lezen
	Symbool oogbescherming dragen	Waarschuwt de gebruiker om oogbescherming te dragen
	Dit symbool geeft aan dat dit gereedschap is vermeld door Underwriters Laboratories.
	Dit symbool geeft aan dat dit gereedschap wordt erkend door Underwriters Laboratories.
	Dit symbool geeft aan dat dit gereedschap is vermeld door Underwriters Laboratories, volgens de normen van de Verenigde Staten en Canada.
	Dit symbool geeft aan dat dit gereedschap is vermeld door de Canadian Standards Association.
	Dit symbool geeft aan dat dit gereedschap is vermeld door de Canadian Standards Association, volgens de normen van de Verenigde Staten en Canada.
	Dit symbool geeft aan dat dit gereedschap is vermeld door de Intertek Testing Services, volgens de normen van de Verenigde Staten en Canada.
	Dit symbool geeft aan dat dit gereedschap voldoet aan de Mexicaanse NOM-normen.

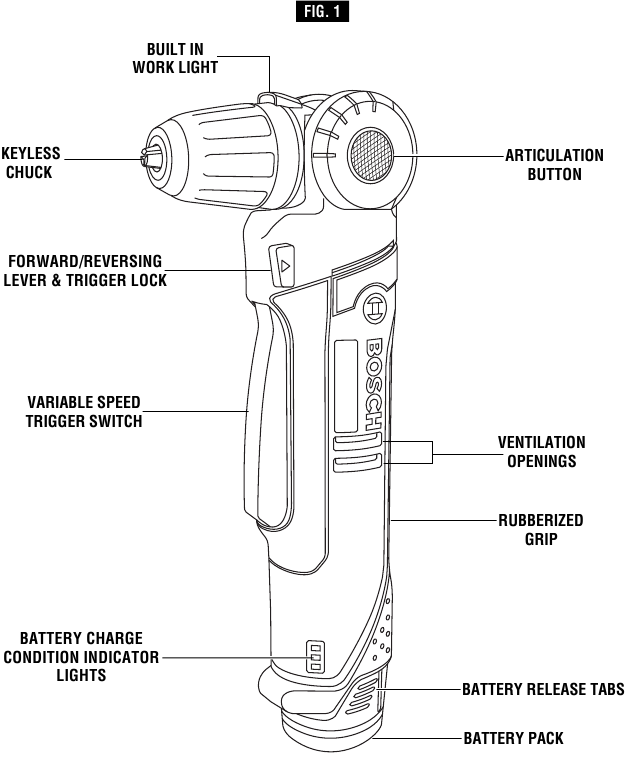

Functionele beschrijving en specificaties

Koppel de accu los van het gereedschap of zet de schakelaar in de vergrendelde of uit-stand voordat u onderdelen monteert, afstellingen verricht of accessoires vervangt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het gereedschap.

Accuboormachine/-schroevendraaier

Montage

Koppel de accu los van het gereedschap voordat u onderdelen monteert, afstellingen verricht of accessoires vervangt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het gereedschap.

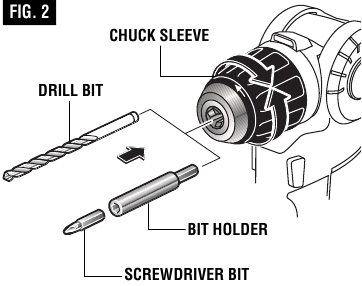

BITS PLAATSEN
Beweeg de omkeerschakelaar naar de middelste "OFF" (UIT) stand. Draai de boorkophuls tegen de klok in, gezien vanaf het boorkopuiteinde, en open de boorkop tot ongeveer de boordiameter. Plaats een schone bit tot aan de boorfluiten voor kleine bits, of zo ver als mogelijk is voor grote bits. Sluit de boorkop door de boorkophuls met de klok mee te draaien en stevig met de hand vast te draaien.

Gebruik niet de kracht van de boormachine terwijl u de boorkop vasthoudt om de bit los te draaien of vast te zetten. Wrijvingsbrandwonden of handletsel zijn mogelijk als u probeert de draaiende boorkop vast te pakken.

Gebruiksaanwijzing

BESCHERMING TEGEN DIEPONTLADING
De lithium-ionbatterij is beschermd tegen diepontlading door de "Electronic Cell Protection (ECP)". Wanneer de batterij leeg is, wordt het gereedschap uitgeschakeld door middel van een beveiligingscircuit.

VARIABELE SNELHEIDSREGELINGSSCHAKELAAR
Uw gereedschap is uitgerust met een variabele snelheidsschakelaar. Het gereedschap kan "AAN" of "UIT" worden gezet door de schakelaar in te drukken of los te laten. De snelheid kan worden aangepast van het minimum tot het maximum toerental op het naamplaatje door de druk die u op de schakelaar uitoefent. Oefen meer druk uit om de snelheid te verhogen en laat de druk los om de snelheid te verlagen (Fig. 1).

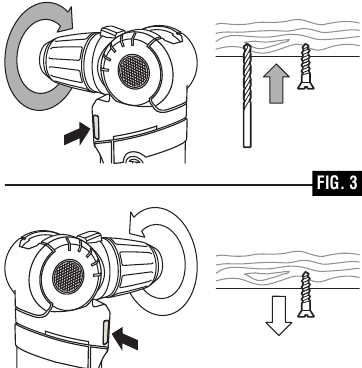

VOORUIT/ACHTERUIT HENDEL & SCHAKELAARVERGRENDELING

Vergrendel na gebruik van het gereedschap de schakelaar in de "UIT"-stand om onbedoeld starten en onbedoelde ontlading te voorkomen.
Uw gereedschap is uitgerust met een vooruit/achteruit hendel en schakelaarvergrendeling boven de schakelaar (Fig. 3). Deze hendel is ontworpen voor het veranderen van de draairichting van de bit en voor het vergrendelen van de schakelaar in een "UIT"-stand.

Voor voorwaartse rotatie (met de boorkop van u af gericht) beweegt u de hendel helemaal naar links. Voor omgekeerde rotatie beweegt u de hendel helemaal naar rechts. Om de schakelaarvergrendeling te activeren, beweegt u de hendel naar de middelste uit-stand.

Verander de draairichting niet voordat het gereedschap volledig tot stilstand is gekomen. Schakelen tijdens het draaien van de boorkop kan schade aan het gereedschap veroorzaken.

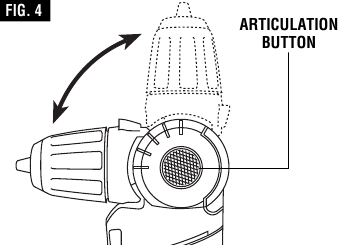

KOPVERSTELLINGSKNOP
Uw gereedschap heeft ook een verstelbare kop met 5 standen. Om aan te passen, drukt u op de kopverstellingsknop en beweegt u de kop naar de gewenste positie.

REM
Wanneer de schakelaar wordt losgelaten, activeert dit de rem om de boorkop snel te stoppen. Dit is vooral handig bij het herhaaldelijk indraaien en verwijderen van schroeven.

AUTOLOCK™
Uw gereedschap is uitgerust met een automatisch vergrendelingssysteem. Deze functie vergrendelt de bithouder in één positie wanneer de schakelaar wordt losgelaten. Hierdoor kunt u een moer of schroef vast- of losdraaien door het gereedschap met de hand te draaien terwijl de schakelaar is uitgeschakeld. Dit is handig wanneer een hoger draaimoment nodig is.

INGEBOUWDE WERKLAMP
Uw gereedschap is ook uitgerust met een lamp die automatisch aangaat wanneer de schakelaar wordt geactiveerd, voor een beter zicht tijdens het boren/schroeven (Fig. 1).

BATTERIJLADINGSTOESTAND INDICATORLAMPJES
Uw gereedschap is uitgerust met laadtoestand indicatorlampjes (Fig. 1). De indicatorlampjes geven de laadtoestand van de batterij enkele seconden weer wanneer de aan/uit-schakelaar half of volledig wordt ingedrukt.

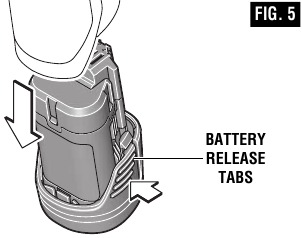

BATTERIJPLAATSING EN -VERWIJDERING

Maak het batterijpakket los van het gereedschap door aan beide zijden van de batterijontgrendelingstabs te drukken en omlaag te trekken.

Om de batterij te plaatsen, lijnt u de batterij uit en schuift u het batterijpakket in het gereedschap totdat het op zijn plaats vastklikt. Forceer niet.

Als de batterijontgrendelingstabs gebarsten of anderszins beschadigd zijn, plaats de batterij dan niet in het gereedschap. De batterij kan tijdens het gebruik eruit vallen.

BELANGRIJKE OPMERKINGEN OVER HET OPLADEN

1. De oplader is ontworpen om de batterij alleen snel op te laden wanneer de batterijtemperatuur tussen 0˚C (32˚F) en 45˚C (113˚F) ligt. Als het batterijpakket te warm of te koud is, laadt de oplader de batterij niet snel op. (Dit kan gebeuren als het batterijpakket heet is door intensief gebruik). Wanneer de batterijtemperatuur terugkeert naar tussen 0˚C (32˚F) en 45˚C (113˚F), begint de oplader automatisch met opladen.
2. Een aanzienlijke daling van de gebruiksduur per oplaadbeurt kan betekenen dat het batterijpakket het einde van zijn levensduur nadert en moet worden vervangen.
3. Vergeet niet om de oplader tijdens de opslagperiode los te koppelen.
4. Als de batterij niet goed wordt opgeladen:
   1. Controleer de spanning in het stopcontact door een ander elektrisch apparaat aan te sluiten
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom "uit" zet wanneer de lichten worden uitgeschakeld.
   3. Controleer de batterijpakketterminals op vuil. Reinig indien nodig met een wattenstaafje en alcohol.
   4. Als u nog steeds geen goede oplaadbeurt krijgt, breng of stuur dan het gereedschap, het batterijpakket en de oplader naar uw lokale Bosch Service Center. Zie "Tools, Electric" in de Gouden Gids voor namen en adressen.

Opmerking: Het gebruik van opladers of batterijpakketten die niet door Bosch worden verkocht, maakt de garantie ongeldig.

OPLADERINDICATOREN, SYMBOLEN EN BETEKENIS

Model BC430

Als de indicatorlampjes "UIT" zijn, ontvangt de oplader geen stroom van het stopcontact.
Als het groene indicatorlampje "AAN" is, is de oplader aangesloten maar is het batterijpakket niet geplaatst, of het batterijpakket is volledig opgeladen en wordt druppelgeladen.

Als het groene indicatorlampje "KNIPPERT", wordt het batterijpakket snel opgeladen. Snel opladen stopt automatisch wanneer het batterijpakket volledig is opgeladen.

Als het rode indicatorlampje "AAN" is, is het batterijpakket te warm of te koud om snel op te laden. De oplader schakelt over op druppelladen, totdat een geschikte temperatuur is bereikt, waarna de oplader automatisch overschakelt op snel opladen.

Als het rode indicatorlampje "KNIPPERT", kan het batterijpakket geen lading accepteren of zijn de contacten van de oplader of het batterijpakket verontreinigd. Reinig de contacten van de oplader of het batterijpakket alleen zoals aangegeven in deze bedieningsinstructies of die welke bij uw gereedschap of batterijpakket zijn geleverd.

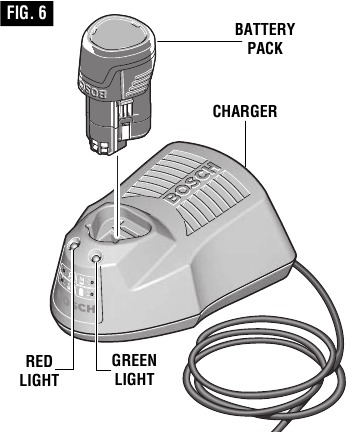

BATTERIJPAKKET OPLADEN (Model BC430)
De lithium-ionbatterij is beschermd tegen diepontlading door de "Electronic Cell Protection (ECP)". Wanneer de batterij leeg is, wordt het gereedschap uitgeschakeld door middel van een beveiligingscircuit.
De batterij wordt gedeeltelijk opgeladen geleverd. Laad de batterij volledig op voordat u uw accuschroevendraaier voor de eerste keer gebruikt. De lithium-ionbatterij kan op elk moment worden opgeladen, zonder de levensduur te verkorten. Het onderbreken van de oplaadprocedure beschadigt de batterij niet.
Steek het snoer van de oplader in een standaard stopcontact en plaats vervolgens het batterijpakket in de oplader.

Het groene indicatorlampje van de oplader begint te "KNIPPEREN". Dit geeft aan dat de batterij een snelle lading ontvangt. Snel opladen stopt automatisch wanneer het batterijpakket volledig is opgeladen.
Wanneer het indicatorlampje stopt met "KNIPPEREN" (en een continu groen licht wordt), is het snelladen voltooid.
Het batterijpakket kan worden gebruikt, ook al knippert het lampje mogelijk nog steeds. Het lampje heeft mogelijk meer tijd nodig om te stoppen met knipperen, afhankelijk van de temperatuur. Wanneer u begint met het opladen van het batterijpakket, kan een continu rood licht ook betekenen dat het batterijpakket te warm of te koud is.
Het doel van het groene licht is om aan te geven dat het batterijpakket snel wordt opgeladen. Het geeft niet het exacte punt van volledige lading aan. Het lampje stopt sneller met knipperen als het batterijpakket niet volledig is ontladen. Wanneer u meerdere batterijen achter elkaar oplaadt, kan de oplaadtijd iets toenemen.
Wanneer het batterijpakket volledig is opgeladen, koppelt u de oplader los (tenzij u een ander batterijpakket oplaadt) en schuift u het batterijpakket terug in het gereedschap.

Model BC330

Als de indicatorlampjes "UIT" zijn, ontvangt de oplader geen stroom van het stopcontact.
Als het groene indicatorlampje "KNIPPERT", wordt het batterijpakket snel opgeladen. Snel opladen stopt automatisch wanneer het batterijpakket volledig is opgeladen.

Als het groene indicatorlampje "AAN" is, is de oplader aangesloten maar is het batterijpakket niet geplaatst, of het batterijpakket is volledig opgeladen, of het batterijpakket is te warm of te koud om snel op te laden. De oplader schakelt automatisch over op snel opladen zodra een geschikte temperatuur is bereikt.

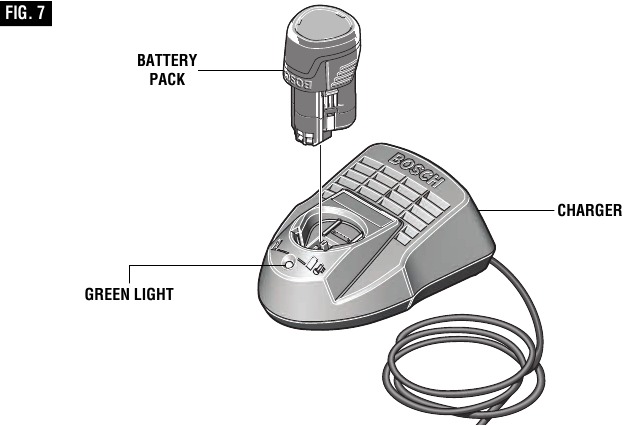

BATTERIJPAKKET OPLADEN (Model BC330)
De lithium-ionbatterij is beschermd tegen diepontlading door de "Electronic Cell Protection (ECP)". Wanneer de batterij leeg is, wordt het gereedschap uitgeschakeld door middel van een beveiligingscircuit.
De batterij wordt gedeeltelijk opgeladen geleverd. Laad de batterij volledig op voordat u uw accuschroevendraaier voor de eerste keer gebruikt. De lithium-ionbatterij kan op elk moment worden opgeladen, zonder de levensduur te verkorten. Het onderbreken van de oplaadprocedure beschadigt de batterij niet.
Steek het snoer van de oplader in een standaard stopcontact en plaats vervolgens het batterijpakket in de oplader.

Het groene indicatorlampje van de oplader begint te "KNIPPEREN". Dit geeft aan dat de batterij een snelle lading ontvangt. Snel opladen stopt automatisch wanneer het batterijpakket volledig is opgeladen.
Wanneer het indicatorlampje stopt met "KNIPPEREN" (en een continu groen licht wordt), is het snelladen voltooid.
Het batterijpakket kan worden gebruikt, ook al knippert het lampje mogelijk nog steeds. Het lampje heeft mogelijk meer tijd nodig om te stoppen met knipperen, afhankelijk van de temperatuur. Wanneer u begint met het opladen van het batterijpakket, kan een continu groen licht ook betekenen dat het batterijpakket te warm of te koud is.
Het doel van het groene licht is om aan te geven dat het batterijpakket snel wordt opgeladen. Het geeft niet het exacte punt van volledige lading aan. Het lampje stopt sneller met knipperen als het batterijpakket niet volledig is ontladen.
Wanneer het batterijpakket volledig is opgeladen, koppelt u de oplader los (tenzij u een ander batterijpakket oplaadt) en schuift u het batterijpakket terug in het gereedschap.

Bedieningstips

U verlengt de levensduur van uw bits en werkt netter als u de bit altijd in contact brengt met het werkstuk voordat u de schakelaar indrukt. Houd het gereedschap tijdens het gebruik stevig vast en oefen lichte, constante druk uit. Te veel druk bij lage snelheid zorgt ervoor dat het gereedschap vastloopt. Te weinig druk zorgt ervoor dat de bit niet snijdt en veroorzaakt overmatige wrijving door over het oppervlak te glijden. Dit kan schadelijk zijn voor zowel het gereedschap als de bit.

BOREN MET VARIABELE SNELHEID
De schakelaar gestuurde variabele snelheid functie elimineert de noodzaak voor centerponsjes in harde materialen. Met de variabele snelheidsschakelaar kunt u het toerental langzaam verhogen. Door een langzame startsnelheid te gebruiken, kunt u voorkomen dat de bit "afwijkt". U kunt de snelheid verhogen als de bit in het werkstuk "bijt" door de schakelaar in te drukken.

SCHROEVEN MET VARIABELE SNELHEID
Boormachines met variabele snelheid doen ook dienst als een elektrische schroevendraaier door een schroevendraaierbit in de boormodus te gebruiken. De techniek is om langzaam te beginnen en de snelheid te verhogen naarmate de schroef naar beneden loopt. Zet de schroef vast door langzaam tot stilstand te komen. Voorafgaand aan het indraaien van schroeven moeten geleide- en vrije gaten worden geboord.

BEVESTIGEN MET SCHROEVEN

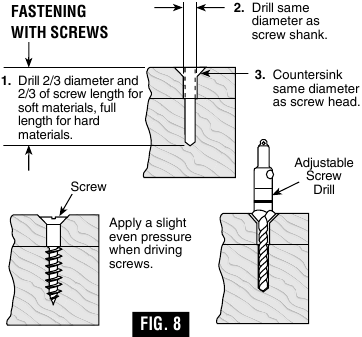

Met deze procedure in (Fig. 8) kunt u materialen aan elkaar bevestigen met uw accuschroefboormachine zonder het materiaal te strippen, splijten of scheiden.

Klem eerst de stukken aan elkaar en boor het eerste gat 2/3 van de diameter van de schroef. Als het materiaal zacht is, boor dan slechts 2/3 van de juiste lengte. Als het hard is, boor dan de hele lengte.
Ten tweede, maak de stukken los en boor het tweede gat met dezelfde diameter als de schroefschacht in het eerste of bovenste stuk hout.
Ten derde, als een platte kopschroef wordt gebruikt, verzinkt u het gat om de schroef gelijk met het oppervlak te maken. Oefen vervolgens eenvoudig gelijkmatige druk uit bij het indraaien van de schroef. Het schroefschachtvrije gat in het eerste stuk zorgt ervoor dat de schroefkop de stukken stevig tegen elkaar trekt.
Het verstelbare schroefboorhulpstuk voert al deze bewerkingen snel en eenvoudig uit. Schroefboormachines zijn verkrijgbaar voor schroefmaten nr. 6, 8, 10 en 12.

BOREN
Inspecteer boorbits altijd op overmatige slijtage. Gebruik alleen bits die scherp en in goede staat zijn.
SPIRALBOREN: Verkrijgbaar met rechte en verkleinde schachten voor hout en lichtmetaal boren. Hoge snelheid bits snijden sneller en gaan langer mee op harde materialen.
CARBIDE GETIPTE BITS: Gebruikt voor het boren van steen, beton, gips, cement en andere ongewoon harde niet-metalen. Gebruik continue zware toevoerdruk bij het gebruik van hardmetalen bits.

HOUT BOREN
Zorg ervoor dat het werkstuk stevig is vastgeklemd of verankerd. Oefen altijd druk uit in een rechte lijn met de boor. Handhaaf voldoende druk om de boor te laten "bijten".
Bij het boren van gaten in hout kunnen spiralboren worden gebruikt. Spiralboren kunnen oververhit raken, tenzij ze regelmatig worden uitgetrokken om splinters uit de groeven te verwijderen.
Gebruik een "back-up" blok hout voor werk dat waarschijnlijk zal splinteren, zoals dunne materialen.
U boort een schoner gat als u de druk vermindert net voordat de bit door het hout breekt. Maak vervolgens het gat vanaf de achterkant compleet.

METAAL BOREN
Er zijn twee regels voor het boren van harde materialen. Ten eerste, hoe harder het materiaal, hoe groter de druk die u op het gereedschap moet uitoefenen. Ten tweede, hoe harder het materiaal, hoe lager de snelheid. Hier zijn een paar tips voor het boren in metaal. Smeer de punt van de bit af en toe in met snijolie, behalve bij het boren van zachte metalen zoals aluminium, koper of gietijzer. Als het te boren gat vrij groot is, boor dan eerst een kleiner gat en vergroot het vervolgens tot de vereiste grootte, het is vaak sneller op de lange termijn. Handhaaf voldoende druk om ervoor te zorgen dat de bit niet alleen in het gat draait. Dit zal de bit bot maken en de levensduur aanzienlijk verkorten.

MOEREN EN BOUTEN AANDRAAIEN
Variabele snelheidsregeling moet met voorzichtigheid worden gebruikt voor het aandrijven van moeren en bouten met dopsleutelhulpstukken. De techniek is om langzaam te beginnen en de snelheid te verhogen naarmate de moer of bout naar beneden loopt. Zet de moer of bout stevig vast door de boormachine langzaam tot stilstand te brengen. Als deze procedure niet wordt gevolgd, heeft het gereedschap de neiging om in uw handen te draaien of te verdraaien wanneer de moer of bout vastzit.

Onderhoud

Service

GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. Preventief onderhoud dat wordt uitgevoerd door onbevoegd personeel kan leiden tot het verkeerd plaatsen van interne draden en componenten, wat ernstig gevaar kan veroorzaken. We raden aan om al het gereedschapsonderhoud te laten uitvoeren door een Bosch Factory Service Center of een geautoriseerd Bosch Service Station. ONDERHOUDSMONTEURS: Koppel het gereedschap en/of de oplader los van de stroombron voordat u onderhoud uitvoert.

ACCU'S
Let op accupacks die het einde van hun levensduur naderen. Als u een verminderde prestatie van het gereedschap of een aanzienlijk kortere gebruiksduur tussen het opladen opmerkt, is het tijd om de accupack te vervangen. Als u dit niet doet, kan het gereedschap onjuist werken of de oplader beschadigen.

GEREEDSCHAPSSMERING
Uw Bosch-gereedschap is correct gesmeerd en is klaar voor gebruik.

D.C.-MOTOREN
De motor in uw gereedschap is ontworpen voor vele uren betrouwbare service. Om de maximale efficiëntie van de motor te behouden, raden we aan om deze elke zes maanden te laten controleren. Er mag alleen een originele Bosch-vervangingsmotor worden gebruikt die speciaal voor uw gereedschap is ontworpen.

Reiniging

Om ongelukken te voorkomen, dient u altijd het gereedschap en/of de oplader los te koppelen van de voeding voordat u gaat schoonmaken. Het gereedschap kan het meest effectief worden gereinigd met perslucht. Draag altijd een veiligheidsbril bij het reinigen van gereedschap met perslucht.
Ventilatieopeningen en schakelhendels moeten schoon worden gehouden en vrij van vreemde stoffen. Probeer niet schoon te maken door puntige voorwerpen door de opening te steken.

Bepaalde reinigingsmiddelen en oplosmiddelen beschadigen plastic onderdelen. Enkele hiervan zijn: benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten.

Accessoires

Als een verlengsnoer nodig is, moet een snoer met geleiders van voldoende afmetingen worden gebruikt dat de stroom kan transporteren die nodig is voor uw gereedschap. Dit voorkomt overmatige spanningsval, stroomverlies of oververhitting. Geaarde gereedschappen moeten 3-aderige verlengsnoeren gebruiken met 3-polige stekkers en stopcontacten.
OPMERKING: Hoe kleiner het meetnummer, hoe zwaarder het snoer.

AANBEVOLEN AFMETINGEN VAN VERLENGKABELS VOOR 120 VOLT WISSELSTROOMGEREEDSCHAP

1-877-BOSCH99 (1-877-267-2499)
www.boschtools.com

Referenties

• Bosch Power Tools | Boschtools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch PS11 Handleiding

Beschikbare talen
