Ryobi BS904, BS904G Handleiding

INLEIDING

Deze tool heeft veel functies om het gebruik ervan aangenamer en plezieriger te maken. Veiligheid, prestaties en betrouwbaarheid hebben de hoogste prioriteit gekregen bij het ontwerp van dit product, waardoor het gemakkelijk te onderhouden en te bedienen is.

ALGEMENE VEILIGHEIDSREGELS

Lees en begrijp alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.
LEES ALLE INSTRUCTIES

• KEN UW ELEKTRISCH GEREEDSCHAP. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap verbonden zijn.
• BESCHERM TEGEN ELEKTRISCHE SCHOKKEN door te voorkomen dat het lichaam in contact komt met geaarde oppervlakken. Bijvoorbeeld: leidingen, radiatoren, fornuizen, koelkastbehuizingen.
• HOUD BESCHERMKAPPEN OP HUN PLAATS en in goede staat.
• VERWIJDER AFSTELSLEUTELS EN MOERSSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en moersleutels zijn verwijderd voordat u het gereedschap inschakelt.
• HOUD HET WERKGEBIED SCHOON. Laat GEEN gereedschap of stukken hout op de zaag liggen terwijl deze in werking is.
• NIET GEBRUIKEN IN GEVAARLIJKE OMGEVINGEN. Gebruik geen elektrisch gereedschap in de buurt van benzine of andere ontvlambare vloeistoffen, op vochtige of natte plaatsen en stel ze niet bloot aan regen. Houd de werkplek goed verlicht.
• HOUD KINDEREN EN BEZOEKERS OP AFSTAND. Alle bezoekers moeten een veiligheidsbril dragen en op veilige afstand van de werkplek worden gehouden.
• MAAK DE WERKPLAATS KINDVEILIG met hangsloten, hoofdschakelaars of door startonderbrekers te verwijderen.
• FORCEER HET GEREEDSCHAP NIET. Het zal het werk beter en veiliger doen bij de aanvoersnelheid waarvoor het is ontworpen.
• GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
• GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat verkeert. Gebruik alleen een snoer dat dik genoeg is om de stroom te transporteren die uw product verbruikt. Een te dun snoer veroorzaakt een spanningsval in de lijn, wat resulteert in vermogensverlies en oververhitting. Een draaddikte (A.W.G.) van minimaal 16 wordt aanbevolen voor een verlengsnoer van 7,5 meter of minder. Gebruik in geval van twijfel de volgende dikkere draaddikte. Hoe kleiner het draadnummer, hoe dikker het snoer.
• KLEED U JUISTIG. Draag geen losse kleding, handschoenen, stropdassen of sieraden. Ze kunnen vast komen te zitten en u in bewegende delen trekken. Rubberen handschoenen en antislip schoeisel worden aanbevolen bij het werken in de buitenlucht. Draag ook een beschermende haarkap om lang haar in bedwang te houden.
• DRAAG ALTIJD EEN VEILIGHEIDSBRIL MET ZIJSCHILDEN. Gewone brillen hebben alleen slagvaste glazen, ze zijn GEEN veiligheidsbrillen.
• ZET HET WERK VAST. Gebruik klemmen of een bankschroef om het werk vast te houden waar dat praktisch is. Het is veiliger dan het gebruik van uw hand en maakt beide handen vrij om het gereedschap te bedienen.
• REIK NIET TE VER. Zorg te allen tijde voor een goede steun en evenwicht.
• ONDERHOUD GEREEDSCHAP MET ZORG. Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en verwisselen van accessoires.
• KOPPEL GEREEDSCHAP LOS. Indien niet in gebruik, voor onderhoud of bij het verwisselen van hulpstukken, messen, bits, frezen, enz., moet alle gereedschap worden losgekoppeld van de stroombron.
• VOORKOM PER ONGELUK STARTEN. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer u gereedschap aansluit.
• GEBRUIK AANBEVOLEN ACCESSOIRES. Raadpleeg de bedieningshandleiding voor aanbevolen accessoires. Het gebruik van ongeschikte accessoires kan leiden tot letsel.
• STA NOOIT OP HET GEREEDSCHAP. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als u onbedoeld in contact komt met het mes.
• CONTROLEER BESCHADIGDE ONDERDELEN. Vóór verder gebruik van het gereedschap moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en de beoogde functie uitvoert. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum om het risico op persoonlijk letsel te voorkomen.
• GEBRUIK DE JUISTE AANVOERRICHTING. Voer het werk alleen in een mes of frees tegen de draairichting van het mes of de frees in.
• LAAT HET GEREEDSCHAP NOOIT ONBEHEERD DRAAIEN. ZET DE STROOM UIT. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
• MISBRUIK HET SNOER NIET. Draag het gereedschap nooit aan het snoer en trek er niet aan om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• BESCHERM UW LONGEN. Draag een gezichts- of stofmasker als de snijwerkzaamheden stoffig zijn.
• BESCHERM UW GEHOOR. Draag gehoorbescherming tijdens langdurig gebruik.
• HET MES DRAAIT DOOR NADAT HET IS UITGESCHAKELD.
• NOOIT GEBRUIKEN IN EEN EXPLOSIEVE ATMOSFEER. Normale vonkvorming van de motor kan dampen ontsteken.
• INSPECTEER DE SNOEREN VAN HET GEREEDSCHAP PERIODIEK. Laat ze bij beschadiging repareren door een gekwalificeerde servicemonteur bij een erkende servicefaciliteit. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardgeleider van de apparatuur. Als reparatie of vervanging van het elektriciteitssnoer of de stekker noodzakelijk is, sluit de aardgeleider van de apparatuur dan niet aan op een stroomvoerende aansluiting. Repareer of vervang een beschadigd of versleten snoer onmiddellijk. Wees u voortdurend bewust van de locatie van het snoer en houd het goed uit de buurt van het roterende mes.
• INSPECTEER VERLENGSNOEREN PERIODIEK en vervang ze indien beschadigd.
• AARD ALLE GEREEDSCHAPPEN. Als het gereedschap is uitgerust met een driepolige stekker, moet deze worden aangesloten op een driegats stopcontact.
• NEEM CONTACT OP MET EEN GEKWALIFICEERDE ELEKTRICIEN of onderhoudspersoneel als de aardingsinstructies niet volledig worden begrepen of als er twijfel bestaat of het gereedschap correct is geaard.
• GEBRUIK ALLEEN CORRECTE ELEKTRISCHE APPARATEN: 3-aderige verlengsnoeren met 3-polige aardingsstekkers en 3-polige stopcontacten die de stekker van het gereedschap accepteren.
• WIJZIG de meegeleverde stekker NIET. Als deze niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien.
• HOUD HET GEREEDSCHAP DROOG, SCHOON EN VRIJ VAN OLIE EN VET. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op petroleum-basis of oplosmiddelen om het gereedschap schoon te maken.
• BLIJF ALERT EN OEFEN CONTROLE UIT. Let op wat u doet en gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent. Haast u niet.
• GEBRUIK HET GEREEDSCHAP NIET ALS DE SCHAKELAAR HET NIET IN- EN UITSCHAKELT. Laat defecte schakelaars vervangen door een erkend servicecentrum.
• VOORDAT U EEN SNEDE MAAKT, MOET U ERVOOR ZORGEN DAT ALLE AANPASSINGEN ZEKER ZIJN.
• ZORG ERVOOR DAT HET MES VRIJ IS VAN SPIJKERS. Inspecteer het hout op spijkers en verwijder ze voordat u gaat zagen.
• RAAK HET MES NOOIT AAN of andere bewegende delen tijdens gebruik.
• START NOOIT EEN GEREEDSCHAP ALS EEN DRAAIEND ONDERDEEL IN CONTACT IS MET HET WERKSTUK.
• GEBRUIK GEEN GEREEDSCHAP ONDER INVLOED VAN DRUGS, ALCOHOL OF MEDICIJNEN.
• GEBRUIK BIJ ONDERHOUD alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• GEBRUIK ALLEEN AANBEVOLEN ACCESSOIRES die in deze handleiding of addenda worden vermeld. Het gebruik van accessoires die niet worden vermeld, kan leiden tot het risico op persoonlijk letsel. Instructies voor veilig gebruik van accessoires zijn bij de accessoire inbegrepen.
• CONTROLEER ALLE INSTELLINGEN DUBBEL. Zorg ervoor dat het mes vastzit en geen contact maakt met de zaag of het werkstuk voordat u het aansluit op de stroomvoorziening.

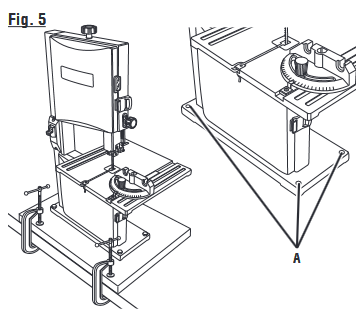

• KLEM OF BOUT DE ZAAG STEVIG VAST AAN EEN WERKTAFEL OF POTENSTANDAARD op ongeveer heuphoogte.
• GEBRUIK DE ZAAG NOOIT OP DE VLOER.
• VERMIJD ONHANDIGE HANDELINGEN EN HANDPOSITIES waarbij een plotselinge uitglijder ervoor kan zorgen dat uw hand in het mes terechtkomt. ZORG ER ALTIJD VOOR dat u een goede balans heeft.
• LAAT DE MOTOR OP VOLLE SNELHEID KOMEN voordat u met een snede begint om vastlopen of afslaan te voorkomen.
• GEBRUIK HET GEREEDSCHAP NIET ALS DE SCHAKELAAR HET NIET IN- EN UITSCHAKELT. Laat defecte schakelaars vervangen door een erkend servicecentrum.
• VERVANGINGSONDERDELEN. Alle reparaties, zowel elektrisch als mechanisch, moeten worden uitgevoerd door een gekwalificeerde servicemonteur bij een erkend servicecentrum.
• GEBRUIK BIJ ONDERHOUD alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• HOUD HANDEN UIT DE BUURT VAN HET SNIJGEBIED. Houd geen stukken vast die zo klein zijn dat uw vingers onder de mesbeschermer komen. Reik om geen enkele reden met uw handen en vingers onder het werk of in het snijpad van het mes.
• ZAAG NOOIT MEER DAN ÉÉN STUK TEGELIJKERTIJD en stapel niet meer dan één werkstuk tegelijkertijd op de zaagtafel.
• VOER HET MATERIAAL NIET TE SNEL AAN. Forceer het werkstuk niet tegen het mes.
• GEBRUIK ALLEEN CORRECTE MESSEN. Gebruik de juiste mesgrootte en -stijl voor het materiaal en het type snede. De tanden van het mes moeten naar beneden wijzen, richting de tafel.
• ONDERSTEUN ALTIJD GROTE WERKSTUKKEN tijdens het zagen om het risico op het knellen van het mes en terugslag te minimaliseren. De zaag kan slippen, verschuiven of glijden tijdens het zagen van grote of zware planken.
• VERWIJDER GEBLOKKEERDE AFGESNEDEN STUKKEN NIET totdat het mes tot stilstand is gekomen.
• RAAK HET MES NOOIT AAN of andere bewegende delen tijdens gebruik.
• VOORDAT U DE INSTELLING WIJZIGT, DEKSELS, BESCHERMKAPPEN OF MESSEN VERWIJDERT, moet u de zaag loskoppelen en de sleutel van de schakelaar verwijderen.
• HOUD HET WERKSTUK stevig tegen de zaagtafel.
• OM PER ONGELUK CONTACT MET HET MES TE VOORKOMEN, mesbreuk te minimaliseren en maximale mesondersteuning te bieden, moet u de mesgeleiders altijd zo afstellen dat ze net vrij zijn van het werkstuk.
• HOUD MESSEN SCHOON, SCHERP EN MET VOLDOENDE ZETTING. Scherpe messen minimaliseren afslaan en terugslag.
• SCHAKEL DE ZAAG ALTIJD UIT voordat u deze loskoppelt om te voorkomen dat deze per ongeluk start wanneer u deze weer aansluit op een stroombron.
• ZORG ERVOOR DAT DE WERKPLEK VOLDOENDE VERLICHTING HEEFT om het werk te zien en dat er geen obstakels zijn die de veilige werking belemmeren VOORDAT u werkzaamheden met uw zaag uitvoert.
• DE MESGELEIDERS ZIJN IN DE FABRIEK VOORAF INGESTELD. Deze instellingen zijn functioneel voor sommige toepassingen. We raden u aan om de instellingen van de mesgeleiders te controleren en aan te passen voordat u uw zaag voor het eerst gebruikt. Raadpleeg de procedures voor Het afstellen van druklagers en mesgeleiderondersteuning die worden uitgelegd in het hoofdstuk aanpassingen van deze bedieningshandleiding.
• GEBRUIK HET GEREEDSCHAP NIET OM METAAL TE SNIJDEN.
• DIT GEREEDSCHAP moet de volgende markeringen hebben:
  1. Draag oogbescherming.
  2. Houd vingers uit de buurt van het mes.

3. Verwijder geen geblokkeerde of afgesneden stukken totdat het mes tot stilstand is gekomen.
4. Zorg ervoor dat het mes is geïnstalleerd met de tanden naar beneden gericht.
5. Handhaaf een juiste afstelling van de messpanning, mesgeleiders en druklagers.
6. Stel de bovenste geleider zo af dat deze net vrij is van het werkstuk.
7. Houd het werkstuk stevig tegen de tafel tijdens het zagen.

• ALS HET SNOER VAN DE STROOMVOORZIENING IS BESCHADIGD, mag het alleen worden vervangen door de fabrikant of door een erkend servicecentrum om risico's te voorkomen.
• BEWAAR DEZE INSTRUCTIES. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

CALIFORNIA PROPOSITION 65

Dit product en een deel van het stof dat wordt veroorzaakt door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten, kan chemicaliën bevatten, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.
Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten en,
• arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft belangrijke informatie aan die geen betrekking heeft op letselgevaar, zoals een situatie die kan leiden tot schade aan eigendommen.

Sommige van de volgende symbolen kunnen op dit gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zal u in staat stellen het gereedschap beter en veiliger te gebruiken.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een potentieel risico op persoonlijk letsel aan.
	Lees de handleiding van de gebruiker	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen voordat dit product wordt gebruikt.
	Oogbescherming	Draag altijd een oogbescherming met zijschermen die zijn gemarkeerd conform ANSI Z87.1.
	Geen handen symbool	Als u uw handen niet uit de buurt van het blad houdt, kan dit leiden tot ernstig persoonlijk letsel.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen en niet gebruiken op vochtige plaatsen.
V	Volt	Spanning
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
min	Minuten	Tijd
	Wisselstroom	Soort stroom
n o	Onbelast toerental	Rotatiesnelheid, zonder belasting
	Klasse II constructie	Dubbel geïsoleerde constructie
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, enz., per minuut

ELEKTRISCH

VERLENGSNOEREN

Gebruik uitsluitend 3-draads verlengsnoeren met 3-polige geaarde stekkers en 3-polige contactdozen die de stekker van het product accepteren. Wanneer u een elektrisch gereedschap op een aanzienlijke afstand van de stroombron gebruikt, gebruik dan een verlengsnoer dat zwaar genoeg is om de stroom te geleiden die het product zal verbruiken. Een te dun verlengsnoer veroorzaakt een spanningsval, wat resulteert in een verlies van vermogen en oververhitting van de motor. Gebruik de onderstaande tabel om de minimale draaddikte te bepalen die vereist is in een verlengsnoer. Alleen ronde snoeren met mantel die zijn vermeld door Underwriter's Laboratories (UL) mogen worden gebruikt.
**Ampère rating (op productgegevensplaat)

	0-2.0	2.1-3.4	3.5-5.0	5.1-7.0	7.1-12.0	12.1-16.0
Snoerlengte	Draaddikte (A.W.G.)
25'	16	16	16	16	14	14
50'	16	16	16	14	14	12
100'	16	16	14	12	10	—

Wanneer u met het product buiten werkt, gebruik dan een verlengsnoer dat is ontworpen voor gebruik buitenshuis. Dit wordt aangegeven met de letters "W-A" of "W" op de mantel van het snoer.
Controleer een verlengsnoer voordat u het gebruikt op losse of blootliggende draden en gesneden of versleten isolatie.

Houd het verlengsnoer uit de buurt van het werkgebied. Plaats het snoer zo dat het niet bekneld raakt aan hout, gereedschap of andere obstakels terwijl u met een elektrisch gereedschap werkt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

Controleer verlengsnoeren voor elk gebruik. Vervang beschadigde snoeren onmiddellijk. Gebruik het product nooit met een beschadigd snoer, omdat aanraking van het beschadigde gebied een elektrische schok kan veroorzaken die ernstig letsel tot gevolg heeft.

ELEKTRISCHE AANSLUITING

Dit product wordt aangedreven door een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een voeding van 120 V, alleen AC (normale huisstroom), 60 Hz. Gebruik dit product niet op gelijkstroom (DC). Een aanzienlijke spanningsval zal een verlies van vermogen veroorzaken en de motor zal oververhitten. Als het product niet werkt wanneer het in een stopcontact is gestoken, controleer dan de stroomvoorziening.

SNELHEID EN BEDRADING

De onbelaste snelheid van dit product is ongeveer 2.500 sfpm. Deze snelheid is niet constant en neemt af onder belasting of bij een lagere spanning. Voor spanning is de bedrading in een werkplaats net zo belangrijk als het vermogen van de motor. Een leiding die alleen bedoeld is voor lampen kan de motor van een elektrisch gereedschap niet goed geleiden. Een draad die zwaar genoeg is voor een korte afstand, zal te licht zijn voor een grotere afstand. Een leiding die één elektrisch gereedschap kan ondersteunen, kan mogelijk geen twee of drie producten ondersteunen.

AARDINGSINSTRUCTIES

Dit product moet geaard zijn. In het geval van een storing of defect biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit product is uitgerust met een elektrisch snoer met een aardingsgeleider en een aardingsstekker. De stekker moet in een passend stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
Wijzig de meegeleverde stekker niet. Als deze niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien.

Een onjuiste aansluiting van de aardingsstekker kan een risico op elektrische schokken opleveren. Wanneer reparatie of vervanging van het snoer vereist is, sluit de aardingsdraad dan niet aan op een van beide platte contacten. De draad met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen is de aardingsdraad.
Raadpleeg een gekwalificeerde elektricien of onderhoudspersoneel als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het product correct is geaard.
Repareer of vervang een beschadigd of versleten snoer onmiddellijk.
Dit product is bedoeld voor gebruik op een nominaal 120 V-circuit en heeft een aardingsstekker die vergelijkbaar is met de stekker die in figuur 1 is afgebeeld. Sluit het product alleen aan op een stopcontact met dezelfde configuratie als de stekker. Gebruik geen adapter bij dit product.

1. Aardingspen
2. 120 V geaard stopcontact

KENMERKEN

PRODUCTSPECIFICATIES

Zaagbladbreedte 1/8 inch tot 3/8 inch
Zaagbladlengte 62 inch
Capaciteit van frame tot zaagblad 9 inch
Zaagcapaciteit dikte 3-5/8 inch
Tafelgrootte 11-3/4 inch x 11-3/4 inch
Input 120 V~, 2,5 ampère, 60 Hz.
Onbelast toerental 2.500 FPM (1.270 cm/s)
Stofpoort 2-1/2 inch

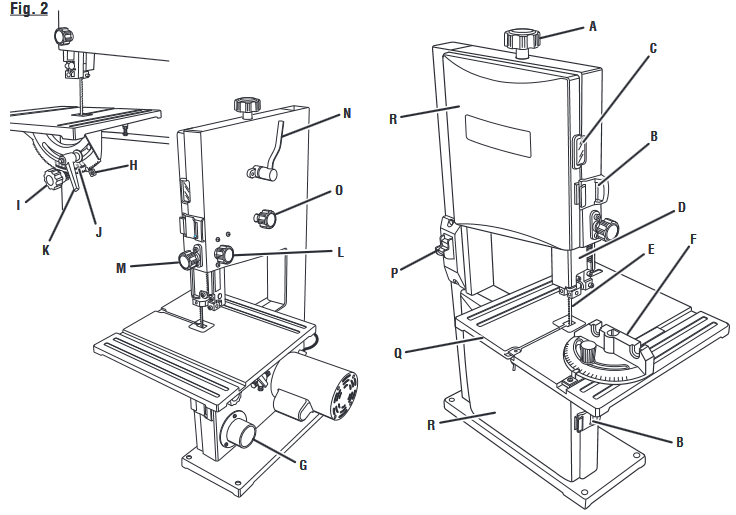

KEN UW BANDZAAG zie Afbeelding 2

1. Zaagbladspanningsknop
2. Vergrendeling
3. Kijkvenster sporing
4. Zaagbladbeschermer
5. Zaagblad
6. Verstekgeleider
7. Stofafvoerpoort
8. Schaalaanduiding
9. Knop voor hoekverstelling
10. Schaal
11. Tafelvergrendelingshendel
12. Vergrendelknop
13. Afstelknop zaagbladgeleider
14. RAPID SET zaagbladspanningshendel
15. Sporingsknop
16. Schakelaar en schakelaarsleutel
17. Zaagtafel
18. Voorste afdekking

Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie op het gereedschap en in deze handleiding begrijpt, evenals kennis van het project dat u probeert uit te voeren. Voordat u dit product gebruikt, dient u vertrouwd te raken met alle bedieningsfuncties en veiligheidsregels.

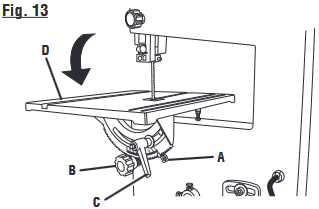

KNOP VOOR HOEKVERSTELLING
Kantelt de zaagtafel voor het zagen van afschuiningen.

ZAAGBLADBESCHERMER
Beschermt de gebruiker tegen contact met het zaagblad.

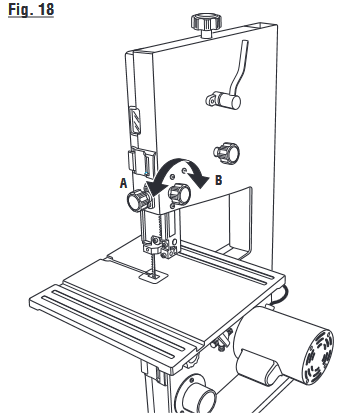

AFSTELKNOP ZAAGBLADGELEIDER

Gebruik de afstelknop van de zaagbladgeleider om de zaagbladgeleider omhoog en omlaag te verstellen en om te voorkomen dat het zaagblad verdraait of breekt. Vergrendel de zaagbladgeleider altijd voordat u de bandzaag inschakelt.

ZAAGBLADGELEIDERS

De bovenste en onderste zaagbladgeleiders zorgen ervoor dat het zaagblad tijdens het gebruik niet verdraait.

STOFUITLAATPOORT

Een 2-1/2 inch stofuitlaatpoort maakt stofvrij zagen mogelijk. Bevestig een stofzak of een stofzuiger aan de stofuitlaatpoort.

VERGRENDELING

Door de gemakkelijk te openen vergrendelingen kan de voorste afdekking worden geopend om aanpassingen te maken.

VERSTEKGELEIDER

Deze geleider lijnt het hout uit voor een dwarssnede. De gemakkelijk af te lezen indicator toont de exacte hoek voor een versteksnede van 90° en 45°.

RAPID SET ZAAGBLADSPANNINGSHENDEL

Regelt de zaagbladspanning bij het verwisselen van zaagbladen en het maken van aanpassingen voor verschillende zaagtoepassingen.

ZAAGBLAD
De zaag wordt geleverd met een standaard 1/4 inch zaagblad.

ZAAGTAFEL MET KEELPLAAT

Uw bandzaag heeft een zaagtafel met kantelbediening. De keelplaat, die in de fabriek in de zaagtafel is geïnstalleerd, zorgt voor speling van het zaagblad.

SCHAAL EN SCHAALAANDUIDING

De schaal en de schaalaanduiding geven de hoek of graad aan waaronder de zaagtafel is gekanteld voor het zagen van afschuiningen.

SCHAKELAAR EN SCHAKELAARSSLEUTEL

Uw bandzaag heeft een gemakkelijk toegankelijke aan/uit-schakelaar. Om te vergrendelen in de UIT-stand, verwijdert u de gele schakelaarsleutel. Plaats de sleutel op een plaats die ontoegankelijk is voor kinderen en anderen die niet gekwalificeerd zijn om het gereedschap te gebruiken.

TAFELVERGRENDELINGSHENDEL

Door de tafelvergrendelingshendel los te draaien, kan de zaagtafel in verschillende hoeken worden gekanteld. Door de tafelvergrendelingshendel vast te draaien, wordt de zaagtafel op zijn plaats vergrendeld.

SPORINGSKNOP
Stelt de sporing af om het zaagblad in het midden van de wielen te houden.

KIJKVENSTER SPORING

Het kijkvenster voor sporing maakt het gemakkelijker om de sporing af te stellen.

BENODIGD GEREEDSCHAP

Het volgende gereedschap (niet inbegrepen) is nodig voor het maken van aanpassingen
of het installeren van het zaagblad:

1. Kleine combinatiemeter
2. Phillips-schroevendraaier
3. Verstelbare moersleutel

MONTAGE

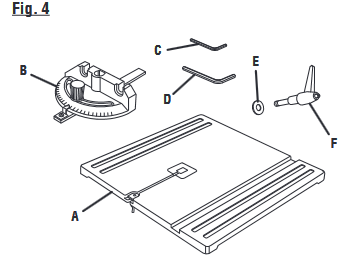

LIJST VAN LOSSE ONDERDELEN zie afbeelding 4.

1. Zaagtafel
2. Verstekgeleider
3. Inbussleutel, 2 mm
4. Inbussleutel, 4 mm
5. Sluitring
6. Tafelvergrendelingshendel

De volgende onderdelen worden meegeleverd met de zaag:

Sleutelnummer	Beschrijving	Aantal
A	Zaagtafel	1
B	Verstekgeleider	1
C	Inbussleutel, 2 mm	1
D	Inbussleutel, 4 mm	1
E	Sluitring	1
F	Tafelvergrendelingshendel	1
	Gebruiksaanwijzing (niet afgebeeld)	1

UITPAKKEN

Dit product moet worden gemonteerd.

• Til de zaag voorzichtig uit de doos en plaats deze op een vlakke werkplek.

  Gebruik dit product niet als er onderdelen van de lijst van losse onderdelen al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant aan het product gemonteerd en moeten door de klant worden geïnstalleerd. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.
• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is ontstaan.
  OPMERKING: Deze zaag is verzonden zonder bladspanning. Schakel deze zaag niet in voordat de bladspanning correct is ingesteld.
• Gooi het verpakkingsmateriaal niet weg voordat u het gereedschap zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd of ontbreken, bel dan 1-800-525-2579 voor hulp.

Gebruik dit product niet als er onderdelen beschadigd of ontbreken, totdat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit gereedschap niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit gereedschap. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg kan hebben.

Sluit de stroomvoorziening pas aan als de montage voltooid is. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

DE BANDZAAG OP EEN WERKTAFEL MONTEREN

Als de bandzaag op een vaste locatie moet worden gebruikt, moet de bandzaag op een stevig steunvlak, zoals een werkbank, worden gemonteerd. Er zijn vier boutgaten in de basis van de zaag aangebracht voor dit doel. De bouten moeten voldoende lang zijn om de zaagbasis, borgringen, zeskantmoeren en de dikte van de werkbank te kunnen herbergen. Draai alle vier de bouten stevig vast.
Controleer de werkbank na montage zorgvuldig om er zeker van te zijn dat er tijdens gebruik geen beweging kan optreden. Als er kantelen, schuiven of verschuiven wordt geconstateerd, zet u de werkbank vast aan de vloer voordat u hem gebruikt.

• Plaats de bandzaag op de werkbank. Gebruik de zaagbasis als patroon en zoek en markeer de gaten waar de bandzaag moet worden gemonteerd.
• Boor gaten door de werkbank.
• Plaats de bandzaag op de werkbank en lijn de gaten in de zaagbasis uit met de gaten die in de werkbank zijn geboord.
• Steek bouten (niet meegeleverd) in en draai ze stevig vast met borgringen en zeskantmoeren (niet meegeleverd).
  OPMERKING: Alle bouten moeten van bovenaf worden ingebracht. Installeer de borgringen en zeskantmoeren vanaf de onderkant van de bank.

DE BANDZAAG AAN DE WERKTAFEL VASTKLEMMEN zie afbeelding 5.

1. Gaten in de zaagbasis

Als de bandzaag als draagbaar gereedschap moet worden gebruikt, wordt aanbevolen deze permanent te bevestigen aan een montageplaat die gemakkelijk aan een werkbank of ander steunvlak kan worden vastgeklemd. De montageplaat moet voldoende groot zijn om kantelen van de zaag tijdens gebruik te voorkomen. Elke goede kwaliteit multiplex of spaanplaat met een dikte van 3/4 inch wordt aanbevolen.
Als er houtdraadbouten worden gebruikt, zorg er dan voor dat ze lang genoeg zijn om door de gaten in de zaagbasis te gaan en in het materiaal waarop de zaag wordt gemonteerd. Als er machinebouten worden gebruikt, zorg er dan voor dat de bouten lang genoeg zijn om door de gaten in de zaagbasis, het materiaal waarop wordt gemonteerd en de borgringen en zeskantmoeren te gaan.
OPMERKING: Het kan nodig zijn om zeskantmoeren en sluitringen aan de onderkant van de montageplaat te verzinken.

• Monteer de zaag op de plaat met behulp van de gaten in de zaagbasis als sjabloon voor het gatenpatroon. Zoek en markeer de gaten waar de bandzaag moet worden gemonteerd.
• Volg de laatste drie stappen in het gedeelte De bandzaag op een werktafel monteren hierboven.

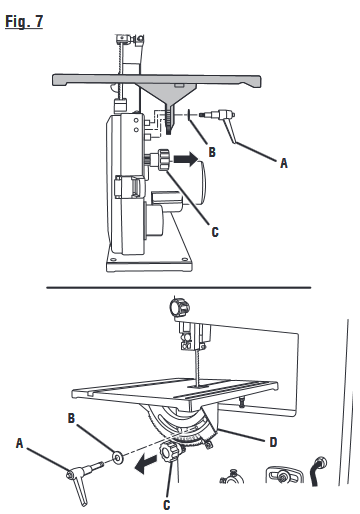

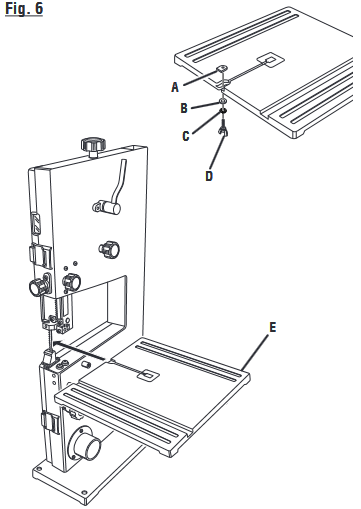

DE ZAAAGTAFEL MONTEREN zie afbeeldingen 6 - 7.

1. D-moer
2. Sluitring
3. Borgring
4. Vleugelschroef
5. Zaagtafel

1. Tafelvergrendelingshendel
2. Sluitring
3. Hoekverstelknop
4. Zaagtafelbeugel

• Verwijder de D-moer, de sluitringen en de vleugelschroef van de zaagtafel.
• Sta aan de voorkant van de bandzaag, schuif de zaagtafel voorbij het blad en door de sleuf, van de rechterkant van de zaagtafel naar de linkerkant.
• Houd de zaagtafel met uw linkerhand vast terwijl u de hoekverstelknop van het zaagframe wegtrekt, en lijn de tanden op de zaagtafelbeugel uit met de tanden op de hoekverstelknop. Laat de knop los.
• Plaats de pennen op het frame in de sleuven van de zaagtafelbeugel.
• Plaats de sluitring op het schroefdraadeinde van de tafelvergrendelingshendel. Draai de zaagtafel vast aan het zaagframe door de tafelvergrendelingshendel met de klok mee te draaien.
• Bevestig de D-moer, de sluitringen en de vleugelschroef aan de zaagtafel.
  OPMERKING: De vleugelschroef komt onder de zaagtafel.

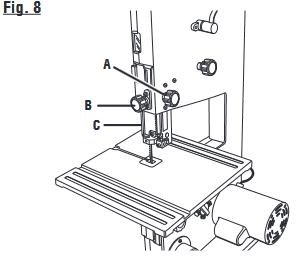

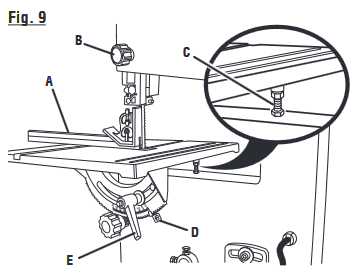

DE ZAAAGTAFEL HAVERWIJS OP HET BLAD ZETTEN zie afbeeldingen 8 - 9

A - Vergrendelknop
B - Verstelknop bladgeleider
C - Bladgeleidersamenst.

1. Kleine combinatiewinkelhaak
2. Vergrendelknop
3. Stelbout
4. Schaalaanduiding
5. Tafelvergrendelingshendel

• Draai de vergrendelknop tegen de klok in om de bladgeleidersamenstelling te ontgrendelen. Draai de verstelknop van de bladgeleider met de klok mee en breng de bladgeleidersamenstelling zo ver mogelijk omhoog. Draai de vergrendelknop met de klok mee om opnieuw vast te draaien.
• Plaats een kleine combinatiewinkelhaak op de zaagtafel naast het blad.
• Maak de tafelvergrendelingshendel los en draai de hoekverstelknop om de zaagtafel omhoog of omlaag te kantelen om de tafel 90° op het blad uit te lijnen (0° positie). Draai de tafelvergrendelingshendel weer vast.
• Maak met een verstelbare moersleutel de borgmoer los.
• Draai de stelbout totdat de bout de zaagbehuizing net raakt.
• Controleer de haaksheid van de zaagtafel op het blad. Breng indien nodig heraanpassingen aan.
• Zodra de haaksheid is bevestigd, draait u de borgmoer weer vast.
• Zet de schaalaanduiding op nul en draai de schroef vast met een kruiskopschroevendraaier.

OPMERKING: Maak altijd een testzaagsnede om de haaksheid van het blad te verzekeren voordat u aan een nieuw project begint. Indien niet haaks, kan het nodig zijn om de schroeven onder de zaagtafel los te maken om de aanpassing te maken (verstekgleuf moet evenwijdig zijn aan het zaagblad). Zodra haaks, draait u de schroeven weer vast.

BLADSPANNING AANPASSEN zie afbeeldingen 10 - 11.

1. Om de spanning te verminderen
2. Bladspanningsknop
3. Om de spanning te verhogen

1. Volgknop
2. Blad op wiel
3. Bladspanningsknop
4. Volgweergavevenster

• Verwijder de schakelsleutel.
• Voordat u de bandzaag gebruikt, draait u de bladspanningsknop bovenop de zaag met de klok mee om de spanning in te schakelen.
  OPMERKING: Aanpassingen van de bladspanning kunnen op elk moment worden gemaakt.
• Tokkel aan de rechte achterkant van het zaagblad als een gitaarsnaar terwijl u aan de spanningsknop draait.

Het geluid wordt hoger naarmate de spanning toeneemt. Verhoog de bladspanning nooit zo strak dat de veer volledig wordt samengedrukt. Wanneer de veer volledig is samengedrukt, kan deze niet langer als schokdemper fungeren.
Te veel spanning kan ervoor zorgen dat het blad breekt. Dikkere werkstukken vereisen een hogere spanning; maximale spanning is niet nodig voor alle zaagsneden. Te weinig spanning kan ervoor zorgen dat het blad op de wielen slipt.

HET BLAD VOLGEN zie afbeelding 11.
Pas de bladspanning correct aan voordat u volg aanpassingen maakt. Controleer of de bladgeleiders het blad niet hinderen. De tandholte (het diepste deel van de blad tand) moet zich in het midden van de band bevinden.

Om aan te passen:

• Open de voorkant door de bovenste en onderste vergrendelingen los te maken. Kijk naar de positie van het blad op de bovenste band terwijl u met de hand langzaam het bovenste wiel met de klok mee draait. Als het blad uit het midden van de band beweegt, moet de tracking worden aangepast.

Als het blad links of rechts van het midden is bewogen:

• Draai de bladvolgknop (met de klok mee als het blad naar links is verschoven; tegen de klok in als het blad naar rechts is verschoven) terwijl u het wiel met de hand draait totdat het blad terug beweegt en in het midden van de band loopt.
• Controleer de positie van het blad op de onderste band. Het blad moet zich volledig op de band bevinden (tandholte van de blad tanden in het midden). Zo niet, pas dan de tracking aan totdat het blad op beide banden zit.
• Draai het bovenste wiel met de hand nog een paar slagen met de klok mee. Zorg ervoor dat het blad zich op dezelfde locatie op de banden bevindt. Pas opnieuw aan, indien nodig, totdat het blad correct volgt.
• Sluit de voorkant en vergrendel deze opnieuw.
• Schakel de zaag in.
• Controleer of het zaagblad in het midden van de band is gecentreerd (via het volgweergavevenster). Zo niet gecentreerd, herhaal dan de bovenstaande stappen.

De bladgeleiders zijn in de fabriek ingesteld. Deze instellingen zijn functioneel voor sommige toepassingen. We raden aan dat u de instellingen van de bladgeleider controleert en aanpast voordat u uw zaag voor het eerst gebruikt. Raadpleeg de procedures voor Het aanpassen van de steun- en druklagers van de bladgeleider die worden uitgelegd in het gedeelte aanpassingen van deze gebruikershandleiding.

WERKING

Sta niet toe dat vertrouwdheid met gereedschap u onzorgvuldig maakt. Onthoud dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat mogelijk ernstig letsel kan veroorzaken.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit gereedschap. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel veroorzaken.

Om contact met het zaagblad te vermijden, stelt u de zaagbladgeleiding zo af dat deze net boven het werkstuk uitkomt. Als u dit niet doet, kan dit ernstig persoonlijk letsel veroorzaken.

Gebruik de zaag nooit zonder de zaagbladbescherming vast te zetten en de voorste deksels te vergrendelen. Als u dit wel doet, kan dit leiden tot mogelijk ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit gereedschap gebruiken voor de hieronder vermelde doeleinden:

• Scrollen en cirkels snijden van hout en houtcomposietproducten
• Diverse rechte snijbewerkingen in hout en houtcomposietproducten

BASISWERKING VAN DE BANDZAAG

Een bandzaag is in feite een "curve cutting"-machine die ook kan worden gebruikt voor rechte snijbewerkingen zoals dwars zagen, verstek zagen, afschuinen, samengesteld zagen en opnieuw zagen. Wanneer de bandzaag wordt gebruikt voor het zagen van rechte lijnen, kan de gebruiker een geleider installeren met behulp van een stuk hout van de juiste afmetingen dat met "C"-klemmen aan de tafel is vastgeklemd. Het is niet in staat om binnen- of niet-doorlopende zaagsneden te maken.
Voordat u een zaagsnede begint, kijkt u hoe de zaag loopt. Als u overmatige trillingen of ongebruikelijke geluiden ervaart, stop dan onmiddellijk. Schakel de zaag uit, verwijder de schakelsleutel en trek de stekker van de zaag uit het stopcontact. Start niet opnieuw voordat u het probleem hebt gevonden en verholpen.

ZAAGPROCEDURES

• Houd het werkstuk stevig tegen de zaagtafel.
• Gebruik zachte druk en beide handen bij het invoeren van het werkstuk in het zaagblad. Forceer het werkstuk niet; laat het zaagblad zagen.
• De kleinste diameter cirkel die kan worden gezaagd, wordt bepaald door de zaagbladbreedte. Een 1/4 inch breed zaagblad zaagt een minimale diameter van 1-1/2 inch; een 1/8 inch breed zaagblad zaagt een minimale diameter van 1/2 inch.
• Houd uw handen uit de buurt van het zaagblad. Houd geen stukken in de hand die zo klein zijn dat uw vingers onder de zaagbladbescherming komen.
• Vermijd onhandige handelingen en handposities waarbij een plotselinge slip ernstig letsel kan veroorzaken door contact met het zaagblad. Plaats nooit uw handen in de zaagbladbaan.
• Gebruik extra steunen (tafels, zaagbokken, blokken, enz.) bij het zagen van grote, kleine of onhandige werkstukken.

• Gebruik nooit een persoon als vervanging voor een tafelverlenging of als extra steun voor een werkstuk dat langer of breder is dan de basis zaagtafel.
• Bij het zagen van onregelmatig gevormde werkstukken, plan uw werk zo dat het zaagblad niet bekneld raakt. Een stuk lijstwerk moet bijvoorbeeld plat op de zaagtafel liggen. Werkstukken mogen niet draaien, wiebelen of slippen tijdens het zagen.

Wanneer u het werkstuk achteruit beweegt, kan het zaagblad vast komen te zitten in de zaagsnede (snede). Dit wordt meestal veroorzaakt doordat zaagsel de zaagsnede verstopt of wanneer het zaagblad uit de geleiders komt. Als dit gebeurt:

• Plaats de schakelaar in deOFF (UIT) stand. Wacht tot de zaag volledig tot stilstand is gekomen en verwijder vervolgens de schakelsleutel uit de schakelaar. Bewaar de sleutel op een veilige plaats.
• Haal de stekker van de zaag uit het stopcontact.
• Wrik de zaagsnede open met een platte schroevendraaier of houten wig.
• Open de voorklep en draai het bovenste wiel met de hand terwijl u het werkstuk achteruit beweegt.

ONTLASTINGSSNEDEN

Ontlastingssneden worden gemaakt wanneer een ingewikkelde curve (te kleine radius voor het zaagblad) moet worden gezaagd. Zaag door een reststuk van het werkstuk naar de curve in de patroonlijn en beweeg het zaagblad voorzichtig terug. Er moeten verschillende ontlastingssneden worden gemaakt voor ingewikkelde curves voordat de patroonlijn wordt gevolgd, aangezien delen van de curve worden afgesneden om de druk op het zaagblad te "ontlasten".

SCROLLEN

Voor algemeen scrollen volgt u de patroonlijnen door het werkstuk tegelijkertijd te duwen en te draaien. Probeer het werkstuk niet te draaien terwijl het in het zaagblad zit zonder het te duwen – het werkstuk kan het zaagblad beknellen of verdraaien.

VASTGEKLEMD MATERIAAL VERWIJDEREN

Verwijder nooit vastgelopen afgesneden stukken voordat het zaagblad volledig tot stilstand is gekomen.

• Plaats de schakelaar in deOFF (UIT) stand. Wacht tot de zaag volledig tot stilstand is gekomen en verwijder vervolgens de schakelsleutel uit de schakelaar. Bewaar de sleutel op een veilige plaats.
• Haal de stekker van de zaag uit het stopcontact voordat u vastgelopen materiaal verwijdert.

LETSEL VERMIJDEN

• Zorg ervoor dat de zaag waterpas staat en niet wiebelt. De zaag moet altijd op een stevige, vlakke ondergrond staan met voldoende ruimte voor het hanteren en correct ondersteunen van het werkstuk.
• Zet de zaag vast aan de ondergrond om te voorkomen dat deze tijdens bewerkingen zoals het zagen van lange, zware planken verschuift, verplaatst of glijdt.
• Zet de zaagOFF (UIT), verwijder de schakelsleutel en trek de stekker uit het stopcontact voordat u de zaag verplaatst.
• Verwijder geen vastgelopen afgesneden stukken voordat het zaagblad volledig tot stilstand is gekomen.
• Kies de juiste maat en het juiste type zaagblad voor het materiaal en het type zaagsnede dat u wilt maken.
• Zorg ervoor dat de zaagtanden naar beneden wijzen richting de zaagtafel, dat de zaagbladgeleiders, druklagers en de zaagbladspanning correct zijn afgesteld, dat de zaagbladgeleidingsknop vastzit en dat er geen onderdelen overmatige speling vertonen.
• Om onbedoeld contact met het zaagblad te voorkomen, het breken van het zaagblad te minimaliseren en maximale zaagbladondersteuning te bieden, stelt u de zaagbladgeleiding altijd zo af dat deze net boven het werkstuk uitkomt.
• Gebruik alleen aanbevolen accessoires.
• Met uitzondering van het werkstuk en bijbehorende steunmiddelen, ruimt u alles van de zaagtafel op voordat u de zaag aanzet.
• Ondersteun ronde materialen zoals deuvels of buizen op de juiste manier, omdat ze de neiging hebben om tijdens het zagen te rollen, waardoor het zaagblad kan "bijten". Om dit te voorkomen, gebruikt u altijd een "V"-blok of klemt u het werkstuk vast aan een verstekgeleider.
• Voordat u losse stukken van de zaagtafel verwijdert, schakelt u de zaag uit en wacht u tot alle bewegende delen tot stilstand zijn gekomen.

DE SCHAKELAAR VERGRENDELEN zie Afbeelding 12.

1. On (Aan)
2. Off (Uit)
3. Switch key (Schakelsleutel)

• Plaats de schakelaar in de OFF (UIT) stand. Wacht tot de zaag volledig tot stilstand is gekomen en verwijder vervolgens de schakelsleutel uit de schakelaar. Bewaar de sleutel op een veilige plaats.

VOORDAT U DE ZAAG VERLAAT zie Afbeelding 12.

• Plaats de schakelaar in deOFF (UIT) stand. Wacht tot de zaag volledig tot stilstand is gekomen en verwijder vervolgens de schakelsleutel uit de schakelaar. Bewaar de sleutel op een veilige plaats.
• Haal de stekker van de zaag uit het stopcontact.
• Maak de werkplaats kindveilig.
• Ontspan de spanning van het zaagblad met behulp van de RAPID SET-zaagbladspanningshendel om de levensduur van het zaagblad te verlengen.
• Sluit de winkel af.

DE TAFEL KANTELEN zie Afbeelding 13.

1. Scale indicator (Schaalindicator)
2. Angle adjustment knob (Hoekverstelknop)
3. Table lock lever (Tafelvergrendelingshendel)
4. Saw table (Zaagtafel)

• Draai de tafelvergrendelingsknop iets los.
• Draai aan de hoekverstelknop en kantel de zaagtafel totdat deze de gewenste hoek bereikt.
• Controleer de hoekmarkeringen met behulp van de schaalindicator.
• Draai de tafelvergrendelingsknop weer vast om de zaagtafel stevig op zijn plaats te houden.

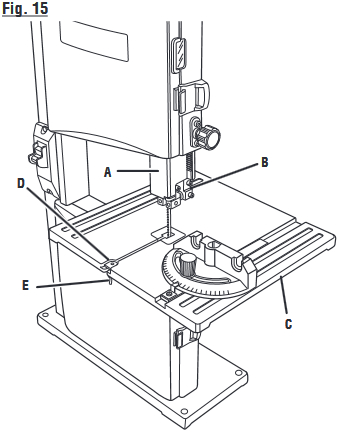

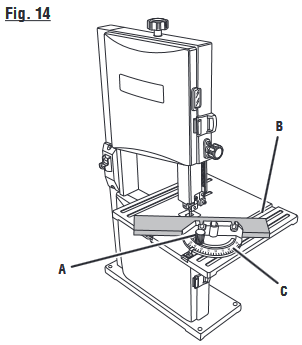

DE VERSTEKGELEIDER GEBRUIKEN zie Afbeeldingen 14 - 15.
De verstekgeleider kan 30° naar rechts of links worden gedraaid.

1. Lock knob (Vergrendelingsknop)
2. Miter gauge slot (Verstekgeleidersleuf)
3. Miter gauge (Verstekgeleider)

1. Blade guard (Zaagbladbescherming)
2. Phillips screws (Kruiskopschroeven)
3. Saw table (Zaagtafel)
4. D-nut (D-moer)
5. Wing screw (Vleugelschroef)

• Draai de vergrendelingsknop op de verstekgeleider los.
• Met de verstekgeleider in de verstekgeleidersleuf draait u de geleider totdat de gewenste hoek op de indexschaal is bereikt.
• Draai de vergrendelingsknop weer vast.

AANPASSINGEN

Voordat u een aanpassing uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de voeding en dat de schakelaar in de uit-stand staat. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Om persoonlijk letsel te voorkomen, dient u de bladspanning, de bladgeleiding, de bladgeleiders en de druklagers correct af te stellen.

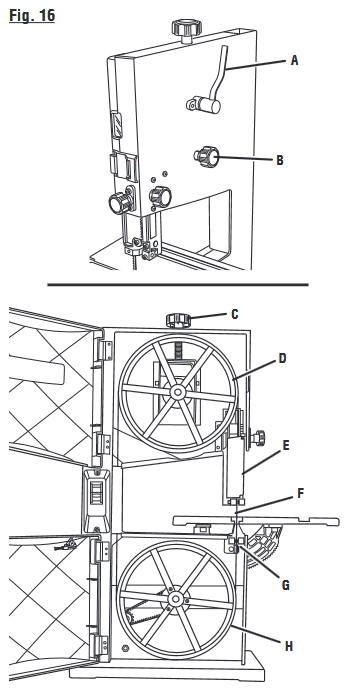

HET INSTALLEREN EN AANPASSEN VAN HET BLAD zie figuur 16.

1. RAPID SET bladspanningshendel
2. Trackingknop
3. Bladspanningsknop
4. Bovenste wiel
5. Bladgeleidersamenstel
6. Zaagblad
7. Onderste bladgeleiders
8. Onderste wiel

• Maak de vleugelschroef, de ringen en de D-moer los en verwijder ze van de zaagtafel.
• Open de voorste afdekkingen door de bovenste en onderste vergrendelingen los te maken.
• Draai de vergrendelingsknop tegen de klok in om het bladgeleidersamenstel te ontgrendelen. Door aan de bladgeleiderknop te draaien (met de klok mee verhoogt u het bladgeleidersamenstel; tegen de klok in verlaagt u het), positioneert u het bladgeleidersamenstel ongeveer halverwege de zaagtafel en de zaagbehuizing. Draai de vergrendelingsknop weer vast.
• Open de bladbeschermer door de linkerzijde van de beschermer naar buiten en weg van het wiel te trekken.
• Neem alle bladspanning van het blad af.
• Verwijder voorzichtig het oude blad.
• Draag handschoenen en rol het nieuwe blad voorzichtig op armlengte af. Als het nieuwe blad is geolied om roest te voorkomen, moet het mogelijk worden afgeveegd om te voorkomen dat de olie op uw werkstuk komt. Veeg voorzichtig in dezelfde richting als de tanden wijzen, zodat de doek niet aan de tanden van het zaagblad blijft haken.
  OPMERKING: Het blad moet mogelijk binnenstebuiten worden gekeerd als de tanden in de verkeerde richting wijzen. Houd het blad met beide handen vast en draai het naar binnen.
• Met de tanden van het blad naar links van de zaag en naar beneden gericht, plaatst u het blad door de onderste bladgeleiders en rond beide wielen.
• Draai langzaam aan het bovenste wiel naar rechts of met de klok mee met de hand om het blad op de rubberbanden te centreren.
• Schakel de RAPID SET bladspanningshendel opnieuw in en stel vervolgens de bladspanning af; controleer of pas de bladgeleiding aan.
• Stel zowel de bovenste als de onderste bladgeleiders en druklagers af, zoals later in deze bedieningshandleiding wordt uitgelegd.
• Bevestig de vleugelschroef, de ringen en de D-moer opnieuw. Goed vastdraaien.
• Sluit de bladbeschermer en de voorste afdekking. Vergrendel opnieuw.

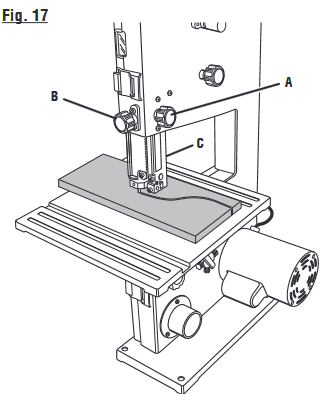

HET AANPASSEN VAN HET BLADGELEIDERSAMENSTEL zie figuren 17 - 18.

1. Vergrendelingsknop
2. Bladgeleiderknop
3. Bladgeleidersamenstel

1. Ontgrendelen
2. Vergrendelen

Om te voorkomen dat het blad draait of breekt, moet het bladgeleidersamenstel altijd ongeveer 1/8 inch boven het werkstuk worden geplaatst.

• Draai de vergrendelingsknop tegen de klok in om het bladgeleidersamenstel te ontgrendelen.
• Gebruik als richtlijn een afvalstuk van hetzelfde hout dat u gaat zagen om de hoogte van het bladgeleidersamenstel in te stellen. Stel het bladgeleidersamenstel af door aan de bladgeleiderknop te draaien.
• Vergrendel het bladgeleidersamenstel op zijn plaats door de vergrendelingsknop met de klok mee te draaien.
• Vergrendel altijd het bladgeleidersamenstel op zijn plaats voordat u de bandzaag inschakelt.

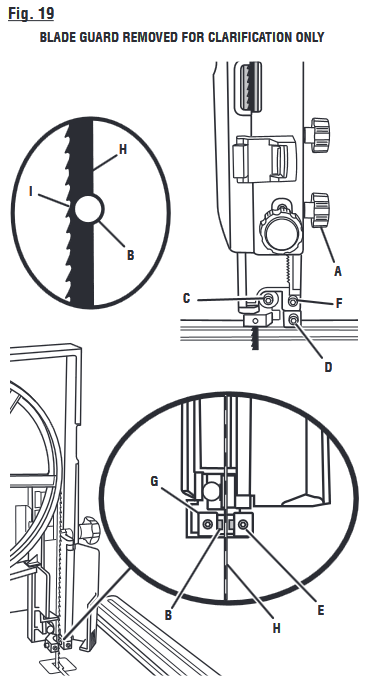

HET AANPASSEN VAN DE BLADGELEIDERSTEUN EN DRUKLAGERS zie figuur 19.

1. Vergrendelingsknop
2. Bladgeleider
3. Druklager
4. Stelschroef bladgeleider
5. Stelschroef bladgeleider
6. Druklagerschroef
7. Bovenste bladgeleidersteun
8. Blad
9. Tandholte

OPMERKING: Draai de vergrendelingsknop vast en raadpleeg de procedures voor Het afstellen van de bladspanning en Het volgen van het blad die worden uitgelegd in het gedeelte MONTAGE van deze bedieningshandleiding voordat u aanpassingen uitvoert.
De bovenste en onderste bladdruklagers ondersteunen en geleiden het zaagblad tijdens het zagen. De afstelling van de lagers en geleiders moet worden gecontroleerd wanneer er een ander blad wordt geïnstalleerd.

Het afstellen van de druklagers:
De druklagers ondersteunen de achterrand van het blad tijdens het zagen. Het blad mag de druklagers niet raken wanneer u stopt met zagen. Het is belangrijk dat zowel de bovenste als de onderste druklagers gelijkmatig worden afgesteld.

• Open de voorste afdekkingen en de bladbeschermer.
• Gebruik een inbussleutel om de bovenste en onderste druklagerschroeven los te draaien en duw de druklagers naar de achterkant van de zaag.
• Controleer of het zaagblad correct wordt gevolgd en schuif vervolgens het druklager naar voren totdat het lager zich binnen 1/64 inch van het blad bevindt. Draai de druklagerschroef goed vast.
• Schuif het onderste lager naar voren totdat het de juiste speling heeft.
  Draai de druklagerschroef goed vast.

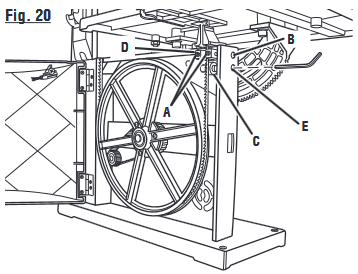

Het afstellen van de bladgeleidersteun:

1. Bladgeleiderschroef
2. Stelschroef bladgeleider
3. Druklager
4. Onderste bladgeleidersteun
5. Druklagerschroef

• Draai de bladgeleidersteun en de stelschroeven van de bladgeleider los met behulp van inbussleutels.
• Schuif de bovenste bladgeleidersteun op de schacht totdat de voorrand van de geleiders contact maakt met het zaagblad achter de tandholte. Draai de schroef goed vast.
• Duw de rechtergeleider om contact te maken met het blad en laat los. Draai het wiel langzaam één volledige omwenteling. Draai de stelschroeven van de bladgeleider vast.
• Stel de geleider aan de linkerzijde af om een speling van 1/64 inch tussen het blad en de geleider mogelijk te maken (ongeveer de dikte van een dollarbiljet) door een dollarbiljet tussen de linkergeleider en het blad te plaatsen.
• Oefen druk uit op de geleidepen aan de linkerzijde om het dollarbiljet op zijn plaats te houden. Draai de stelschroef vast en verwijder het dollarbiljet.
• Draai met de hand drie volledige omwentelingen om er zeker van te zijn dat het blad niet vastloopt.
• n Sluit de bladbeschermer en de voorste afdekking. Vergrendel opnieuw.
  Herhaal deze procedure voor de onderste bladgeleidersteun.

ONDERHOUD

Gebruik bij reparatie uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.

Draag tijdens het gebruik van het product altijd een veiligheidsbril met zijschermen die voldoen aan ANSI Z87.1. Als het gebruik stoffig is, draag dan ook een stofmasker.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de voeding en dat de schakelaar in de uit-stand staat. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen beschadigd raken door het gebruik ervan. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op basis van petroleum, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

• Houd uw bandzaag schoon.
• Verwijder zaagsel regelmatig van de binnenkant.
• Zorg ervoor dat er geen pek ophoopt op de zaagtafel, de bladgeleiders of de druklagers. Reinig ze met verwijderaar van gom en pek.
• Breng een dun laagje autowas aan op de bovenkant van de zaagtafel, zodat het hout gemakkelijk glijdt tijdens het zagen.

SMERING

Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is er geen verdere smering vereist.

MOTOR/ELEKTRISCH

• Zuig of blaas regelmatig zaagsel uit de motor.

BANDEN

Banden reinigen:

• Pek en zaagsel hopen zich op de banden op en moeten worden verwijderd met een fijne staalborstel of een stuk hout. Gebruik geen scherp mes of een soort oplosmiddel.

Banden vervangen:

• Open de voorste afdekking en verwijder het zaagblad. Zie het gedeelte overHet installeren en aanpassen van het blad
• Wrik de versleten band voorzichtig van het wiel.
• Rek de nieuwe band rond het wiel.
• Plaats het zaagblad terug en sluit de voorste afdekking.

BORSTEL

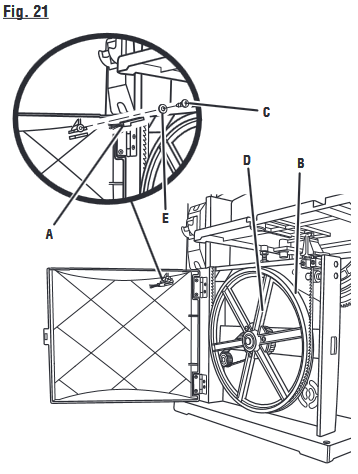

zie figuur 21.

1. Borstel
2. Band
3. Schroef
4. Onderste wiel
5. Ring

Er bevindt zich een borstel in de zaagbehuizing naast het wiel. Het helpt de band en het wiel te beschermen door zaagsel weg te borstelen. Naarmate de borstel versleten raakt, moet deze worden afgesteld of vervangen.

• Verwijder de schroef en de ring en trek vervolgens de borstel eraf.
• Plaats de nieuwe borstel in de groef.
• Installeer opnieuw met behulp van de ring en de schroef.

PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	OPLOSSING
Motor loopt niet	Probleem met aan/uit-schakelaar of netsnoer. Motor defect. Zaagblad klemt.	Laat versleten onderdelen vervangen voordat u de lintzaag weer gebruikt. Probeer geen reparatie uit te voeren. Laat het gereedschap repareren door een gekwalificeerde servicetechnicus. Verwijder vastgelopen materiaal.
Het zaagblad loopt niet ongeveer in het midden van het bovenste wiel.	Spoor niet goed.	Pas de sporing aan, zie het gedeelte over afstellingen, "Het zaagblad sporen". Laat het gereedschap repareren door een gekwalificeerde servicetechnicus.
De lintzaag vertraagt wanneer	Een te kleine radius snijden. Bot zaagblad.	Stop met toevoeren en beweeg het te snijden materiaal iets terug totdat de lintzaag sneller gaat draaien. Vervang het zaagblad.
Zaagblad breekt	Te veel spanning op het zaagblad. Knik in het zaagblad veroorzaakt door het snijden van een te kleine radius of het te snel draaien van het materiaal tijdens het snijden. Druklagers beschadigd of draaien niet.	Pas de spanning aan. Zie het gedeelte over afstellingen, De zaagbladspanning aanpassen. Gebruik de juiste snijtechniek. Zie het gedeelte Bediening. Vervang de druklagers.
De zaag maakt lawaai tijdens het draaien	Te veel spanning op het zaagblad. Zaagbladgeleiders en lagers maken contact met het zaagblad.	Pas de spanning aan. Zie het gedeelte over afstellingen, De zaagbladspanning aanpassen. Pas de bovenste en onderste zaagbladgeleiders en lagers aan. Zie de gedeelten over afstellingen, De druklagers en zaagbladgeleidersteun aanpassen.
Zaagblad snijdt niet recht	Zaagbladgeleiders en lagers niet goed afgesteld. Versleten of defect zaagblad.	Pas de bovenste en onderste zaagbladgeleiders en lagers aan. Zie de gedeelten over afstellingen, De druklagers en zaagbladgeleidersteun aanpassen. Vervang het zaagblad.
Zaagbladgeleiders blijven niet op hun plaats	Zaagbladgeleiderschroeven zijn losgekomen.	Draai de zaagbladgeleiderschroeven stevig vast.
Motor draait wel, maar het zaagblad niet	Spanning niet correct ingesteld. Aandrijfriem gebroken.	Gebruik de RAPID SET-zaagbladspanningshendel om de spanning in te stellen. Laat het gereedschap repareren door een gekwalificeerde servicetechnicus.

OPMERKING: AFBEELDINGEN (ILLUSTRATIES) BEGINNEN NA DE FRANS- EN SPAANSTALIGE SECTIES.

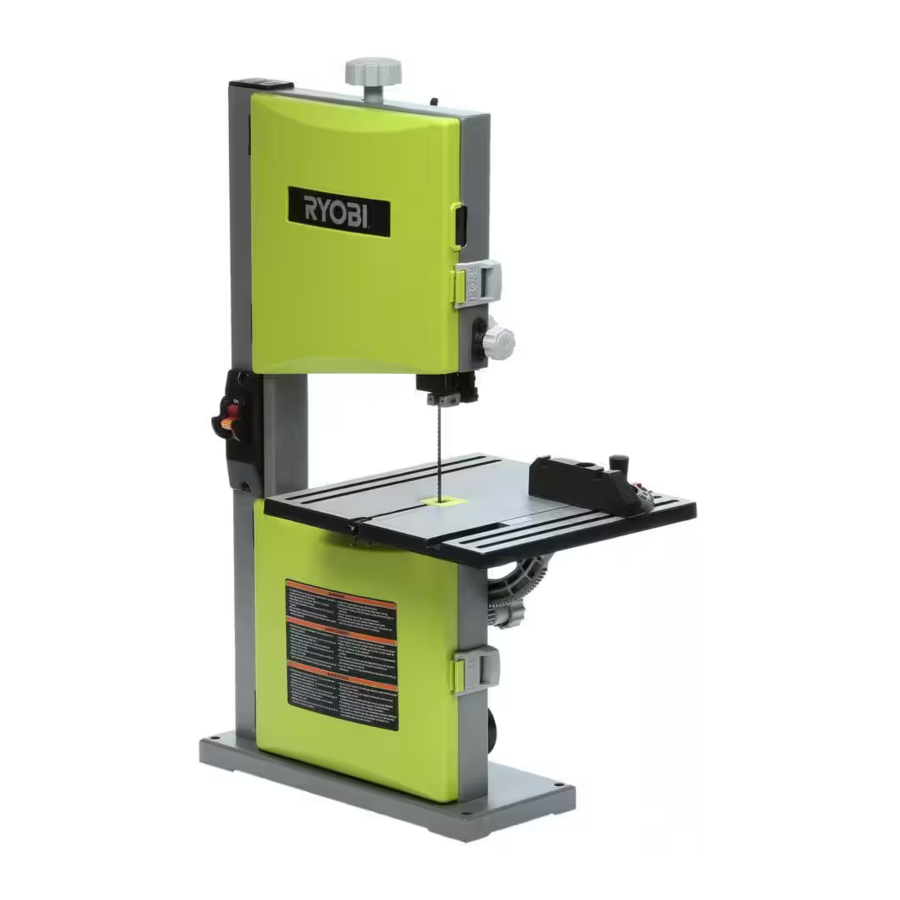

Uw lintzaag is ontworpen en vervaardigd volgens onze hoge normen voor betrouwbaarheid, bedieningsgemak en veiligheid van de bediener. Bij goed onderhoud zal hij u jarenlang robuuste, probleemloze prestaties leveren.

Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi BS904, BS904G Handleiding

Beschikbare talen
