Hoover Elite Rewind handleiding

Inhoud

1 De stofzuiger monteren
2 Hoe te gebruiken
3 Onderhoud
4 Als u een probleem hebt
5 Belangrijke veiligheidsmaatregelen
6 Referenties
7 Download handleiding
8 In andere talen

De stofzuiger monteren

Inhoud van de doos

Handgreep en schroef (vastgeplakt aan de handgreep)
Stofzuigerbody
Reinigingshulpstukken
Slang

Haal alle onderdelen uit de doos en controleer of u alle afgebeelde onderdelen heeft. Zorg ervoor dat u alle onderdelen heeft gevonden voordat u het verpakkingsmateriaal weggooit.

Handgreep bevestigen
Schuif de handgreep (A) op de achterkant van de handgreep.

Duw de schroef in het gat aan de achterkant van de handgreep. Draai de schroef stevig vast met een kruiskopschroevendraaier.

Hulpstukken plaatsen
De houder (B) voor het gemotoriseerde handgereedschap klikt vast op de lipjes aan de voorkant van de handgreep. Zorg ervoor dat de houder goed is gepositioneerd zoals weergegeven in de tekening.

Plaats het gemotoriseerde handgereedschap (C) in de houder zoals afgebeeld.

Plaats het combinatiehulpstuk (D) in de opening aan de achterkant van de handgreep. De kierenzuiger (E) schuift over de pin (F) aan de achterkant van de stofzuiger.

Slang plaatsen
Lijn het uiteinde van de slang uit met de uitsteeksels over de sleuven in het vuilkanaal aan de achterkant van de stofzuiger. Draai om hem vast te zetten. De slangconnector zorgt ervoor dat de slang kan draaien.

Wikkel de slang over de haak (I). Duw het slangstuk (J) stevig op de buis (K) zoals afgebeeld.

Hoe te gebruiken

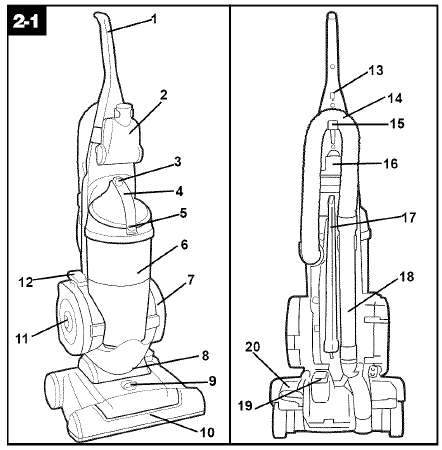

Beschrijving van de stofzuiger

Handgreep
Gemotoriseerd handgereedschap
Ontgrendelingsknop stofbak
Draaghandgreep/Handgreep stofbak
Luchtstroomindicator
Stofbak
Langdurig HEPA-filter
Koplamp
Bedieningsknop voor het mondstuk: draai aan de knop om de juiste instelling te kiezen voor de hoogte van het te reinigen tapijt.
Meubelmondstuk: helpt voorkomen dat de stofzuiger meubels beschadigt.
Snoerhaspel
Knop voor het oprollen van het snoer: druk op de knop om het snoer op te rollen voor opslag. Houd de stekker vast totdat het snoer is opgerold.
Snoerhaak
Slang
Slanghouder
Combinatiehulpstuk

Kierenzuiger
Slanghandgreep
AAN/UIT-pedaal
Pedaal voor het losmaken van de handgreep: trap op het pedaal om de handgreep in de werk- of lage stand te zetten.

Gebruik de stofzuiger alleen met de spanning die op het typeplaatje aan de achterkant van de stofzuiger staat vermeld. Deze stofzuiger is bedoeld voor huishoudelijk gebruik.

Gepolariseerde stekker
Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (het ene blad is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Verander de stekker op geen enkele manier.

AAN-UIT-pedaal
Pak het uiteinde van de stekker <A) vast en trek aan het snoer tot de gewenste lengte. Steek de stekker in het stopcontact. Om de stofzuiger AAN te zetten, trapt u één keer op het AAN/UIT-pedaal (B). Om de stofzuiger UIT te zetten, trapt u nogmaals op het pedaal.

Snoer oprollen
Pak het uiteinde van de stekker vast en trek eraan om het snoer van de snoerhaspel los te maken. Nadat de gewenste snoerlengte is bereikt, vergrendelt het snoer in die positie. Om het snoer op te rollen voor opslag, houdt u de stekker vast en drukt u op de knop (C) aan de bovenkant van de snoerhaspel. Om te voorkomen dat het snoer gaat zwiepen, houdt u de stekker vast totdat het snoer is opgerold.

De stofzuiger verplaatsen
Om uw stofzuiger van kamer naar kamer te verplaatsen, zet u de handgreep in de rechtopstaande positie, kantelt u de stofzuiger achterover op de achterwielen en duwt u hem naar voren.

De stofzuiger dragen
De stofzuiger kan ook worden verplaatst met behulp van de draaghandgreep, die zich bovenop de stofbak bevindt.

Posities van de handgreep
De handgreep van uw stofzuiger heeft drie posities: rechtopstaand voor opslag en bij gebruik van reinigingshulpstukken; werkstand voor algemeen gebruik op tapijt en vloeren; laag voor het bereiken van plekken onder lage meubels. Trap op het pedaal om de handgreep los te maken en de handgreep omlaag te brengen.

Tapijthoogte aanpassen
Het reinigen van tapijt en vloerkleden vindt plaats bij het mondstuk (A). Wanneer het nodig is om het mondstuk te verhogen en te verlagen voor verschillende tapijthoogtes, zet u de handgreep in de rechtopstaande positie en draait u de bedieningsknop voor het mondstuk (B) naar de gewenste instelling. Het mondstuk beweegt pas naar de aangepaste positie als de handgreep van de stofzuiger in de werkstand is gezet.

Instellingen
Voor maximale reinigingsprestaties worden de volgende tapijthoogte-instellingen aanbevolen:

Laagste instelling: voor alle soorten tapijt en harde vloeren.
Opmerking: Als de stofzuiger moeilijk te duwen is, draai dan de knop naar de volgende hogere instelling.
Hogere instellingen: voor tapijt met een zeer dikke pool, waarbij een lichtere duwinspanning gewenst is, met behoud van goede reinigingsprestaties.

Lichtgewicht flexibele vloerkleden reinigen
Ga op één uiteinde van het vloerkleed staan en beweeg de stofzuiger naar het andere uiteinde of de rand. Voordat u de rand bereikt, duwt u de handgreep omlaag. Hierdoor wordt het mondstuk (de voorkant van de stofzuiger) omhoog getild, zoals afgebeeld, en wordt voorkomen dat het vloerkleed aan de stofzuiger blijft kleven. Blijf het mondstuk omhoog tillen, zodat het volledig van het vloerkleed is wanneer u de rand hebt bereikt. Beweeg de stofzuiger terug naar het begin, laat het mondstuk zakken en gebruik alleen voorwaartse bewegingen.

Trappen reinigen
Gebruik de slang en het gemotoriseerde handgereedschap voor het reinigen van trappen. Reinig van onder naar boven. Wanneer u reinigingshulpstukken gebruikt, blijft de borstel draaien.

Om persoonlijk letsel of onnodige slijtage van het tapijt te voorkomen en te voorkomen dat de stofzuiger valt, plaatst u deze altijd onderaan de trap.

Reinigingshulpstukken
Met hulpstukken kunnen oppervlakken boven de vloer worden gereinigd en kunnen moeilijk bereikbare plaatsen worden bereikt.
De stofzuiger is klaar voor gebruik met hulpstukken wanneer de handgreep in de rechtopstaande positie staat.

De borstel blijft draaien terwijl de handgreep van de stofzuiger in de rechtopstaande positie staat. Vermijd het kantelen van de stofzuiger of het plaatsen ervan op meubels, vloerkleden met franjes of beklede trappen tijdens het gebruik van hulpstukken.

Hoe de hulpstukken schoon te maken
Om de slang en het gemotoriseerde handgereedschap schoon te maken, veegt u vuil weg met een doek die is bevochtigd met een mild reinigingsmiddel. Spoel af met een vochtige doek. Dompel het gemotoriseerde handgereedschap NIET onder in water.
Reinigingshulpstukken kunnen in warm water met een reinigingsmiddel worden gewassen. Spoel af en laat aan de lucht drogen voor gebruik.

Slang verwijderen
Wanneer u reinigingshulpstukken gebruikt, moet de handgreep van de stofzuiger in de rechtopstaande positie staan. Zet ook de stofzuiger UIT voordat u de slang loskoppelt en aansluit op de slangbuis (A). Om de slang te gebruiken, tilt u het slangstuk (B) op zoals afgebeeld. Wanneer u klaar bent met schoonmaken met de hulpstukken, plaatst u het slangstuk terug op de buis.

Juiste hulpstuk kiezen

Combinatiehulpstuk met borstel bevestigd voor gesneden meubels, tafelbladen, boeken, lampen, verlichtingsarmaturen, jaloezieën, plinten, luiken en roosters. Verwijder de borstel om gestoffeerde meubels, gordijnen, matrassen, kleding en beklede trappen schoon te maken.
Gemotoriseerd handgereedschap kan worden gebruikt voor gestoffeerde meubels, gordijnen, matrassen, kleding, auto-interieurs en beklede trappen.
Kierenzuiger kan worden gebruikt in krappe ruimtes, hoeken en langs randen in bijvoorbeeld ladekasten, gestoffeerde meubels, trappen en plinten. Het kan ook worden gebruikt voor extra bereik met de afstofborstel.

Hulpstukken en buizen bevestigen
Bevestig het hulpstuk aan de slang (F) door het stevig op de slang te duwen. Draai de buis of het hulpstuk enigszins om de verbinding vast te zetten of los te maken.

Combinatiehulpstuk
Schuif de borstel om hem te verwijderen. Om borstels te vervangen, lijnt u de borstel uit met de groeven op het hulpstuk. Schuif de borstel op zijn plaats.

Onderhoud

Maak uzelf vertrouwd met deze onderhoudstaken, want correct gebruik en onderhoud van uw stofzuiger garanderen een blijvende reinigingsdoeltreffendheid.

Luchtstroomindicator
De indicator (A) wordt rood wanneer de vuilcontainer vol is of er een blokkade of verstopping in het systeem zit. Schakel de stofzuiger uit en trek de stekker eruit. Controleer de vuilcontainer en leeg deze indien nodig. Schakel de stofzuiger weer in. Als de indicator nog steeds rood aangeeft, volg dan de instructies onder "Blokkades opheffen".

Vuilcontainer
Wanneer legen Het wordt aanbevolen om de vuilcontainer te legen voordat het vuil de vullijn (A) bereikt, of na elk gebruik, indien gewenst.

Zeer fijn materiaal, zoals gezichtspoeder of maïzena, kan het filter afsluiten en zuigkrachtverlies veroorzaken. Wanneer u de stofzuiger gebruikt voor dit type stof, leeg dan de container en reinig de filters vaak.

Hoe te legen
Koppel de stofzuiger los van het stopcontact. Gebruik de stofzuiger niet zonder vuilcontainer of filters. Druk op de ontgrendelknop van de vuilcontainer (B) en draai de container naar buiten.

Houd de vuilcontainer boven de vuilnisbak en druk op de ontgrendelstang van de vuilcontainerdeur (C) aan de achterkant van de vuilcontainer om de vuilcontainerdeur (D) te openen. Leeg de vuilcontainer. Sluit de vuilcontainerdeur en klik hem dicht.

Plaats eerst de onderkant van de vuilcontainer. Draai de container in de body van de stofzuiger. Druk de vuilcontainer stevig aan totdat u een klik hoort om ervoor te zorgen dat deze op zijn plaats is vergrendeld.

Filters reinigen Lifetime HEPA-filter
Als u dit filter wilt reinigen, kan het worden verwijderd en gereinigd.

Druk op het lipje (A) aan de zijkant van de filterafdekking om deze te verwijderen.

Verwijder het HEPA-filter (B) en borstel met het combi-mondstuk om te reinigen of tik met de zijkant van het filter tegen een vuilnisbak. Plaats het HEPA-filter terug in de filterholte.

Lijn het lipje (C) op de filterafdekking uit met de sleuf (D). Druk de afdekking dicht totdat u een klik hoort.

Filtereenheid vuilcontainer
Hoe schoon te maken Koppel de stofzuiger los van het stopcontact. Gebruik de stofzuiger niet zonder vuilcontainer of filters.

Verwijder de vuilcontainer zoals beschreven in Afb. 3-3. Draai het deksel van de vuilcontainer (A) tegen de klok in totdat de pijlen op het deksel en de vuilcontainer zijn uitgelijnd. Verwijder het deksel met de filtercartridge uit de vuilcontainer.

Vuil en stof kunnen vervolgens van de filtercartridge worden verwijderd door te borstelen met de combinatie van de stofzuiger

Draai de filtercartridge tegen de klok in, waarbij de pijlen op het deksel en de cartridge worden uitgelijnd. Verwijder het geplooide filter uit de binnenkant van de cartridge.

Tik met het filter tegen de zijkant van een vuilnisbak om vuil te verwijderen of borstel met het combi-mondstuk van de stofzuiger. Plaats het geplooide filter terug in de filtercartridge.

Plaats de filtereenheid terug in het deksel van de vuilcontainer, waarbij de pijlen worden uitgelijnd en met de klok mee worden gedraaid om op zijn plaats te vergrendelen. Plaats het deksel van de vuilcontainer terug op de vuilcontainer door de pijlen op het deksel en de vuilcontainer uit te lijnen en met de klok mee te draaien. Plaats de vuilcontainer terug zoals beschreven in Afb. 3-5.

Koplamp vervangen
Wat te kopen Deze stofzuiger gebruikt een 13 volt, T-3 114 wedge base lamp, HOOVER-onderdeelnummer 27313107.

Lens verwijderen
Koppel de stofzuiger los van het stopcontact.
Druk op het pedaal voor het losmaken van de handgreep en plaats de handgreep in de laagste stand.
Gebruik een kruiskopschroevendraaier om de twee schroeven te verwijderen zoals afgebeeld en til de lens eraf.

Lamp installeren
Trek de oude lamp recht uit de fitting. Duw de nieuwe lamp recht in de fitting totdat deze op zijn plaats vergrendelt. Overmatige kracht is niet nodig. Plaats de lens terug en zet deze vast met de schroeven.

Riem vervangen
De riem op uw HOOVER-stofzuiger zorgt ervoor dat de borstel draait en is belangrijk voor de effectieve werking van de stofzuiger. De riem bevindt zich onder de bodemplaat van de stofzuiger en moet van tijd tot tijd worden gecontroleerd om er zeker van te zijn dat deze in goede staat verkeert.

Wanneer vervangen
Koppel de stofzuiger los van het stopcontact.
Om de riem te controleren, verwijdert u de bodemplaat zoals weergegeven in Afb. 3-16. Vervang de riem als deze is uitgerekt, gesneden of gebroken.

Wat te kopen
Gebruik voor een effectieve werking alleen originele HOOVER-riemen bij uw stofzuiger. Vraag bij de aankoop van een nieuwe riem naar HOOVER-onderdeelnummer 38528040 (riempakket onderdeelnummer 40201190).

Hoe te vervangen
Koppel de stofzuiger los van het stopcontact.
Bodemplaat verwijderen
Plaats de handgreep in de laagste stand en draai de stofzuiger om zodat de onderkant naar boven is gericht. Verwijder de 5 schroeven zoals afgebeeld met een kruiskopschroevendraaier. Til de bodemplaat (A) eraf.

Riem verwijderen
Verwijder de borstelrol (B) en de gebruikte riem (C). Gooi de gebruikte riem weg.

Nieuwe riem installeren
Met de belettering aan de buitenkant van de riem en geplaatst zoals afgebeeld, schuift u de nieuwe riem over de motorpoelie (D).

Borstelrol terugplaatsen
steek de borstel door de riem en plaats de riem in de riemgeleider (E) op de borstel. Mocht de borstelafscherming (F) losraken tijdens het vervangen van de riem of de borstel, plaats deze dan terug zoals afgebeeld, waarbij u de plaatsing van de riemgeleider (G) in acht neemt.

Borstel vastzetten
Pak de borstel stevig vast en plaats deze op zijn plaats door eerst het uiteinde tegenover de riem in de rechthoekige sleuf (H) aan de zijkant van de stofzuiger te schuiven. Trek de andere kant van de borstel (I) op zijn plaats. Draai de borstel om er zeker van te zijn dat de riem vrij draait en niet bekneld zit tussen de borstel en de onderkant van de stofzuiger.

Bodemplaat terugplaatsen
Plaats de bodemplaat terug en de 5 kruiskopschroeven. Draai de schroeven goed vast.

De borstelrol
Wanneer vervangen
Wanneer de borstelharen van de borstel versleten zijn, moet de borstel worden vervangen. Om de staat van de borstels te controleren, koppelt u de stofzuiger los van het stopcontact.

Beweeg de rand van een kaart over de bodemplaat terwijl u de borstel draait. Om de reinigingsdoeltreffendheid te behouden, vervangt u de borstel als de borstels de kaart niet raken.

Wat te kopen
Vraag bij de aankoop van een nieuwe borstel naar HOOVER-onderdeelnummer 48414113.
Hoe te vervangen
Koppel de stofzuiger los van het stopcontact.
Verwijder de bodemplaat, de riem en de borstel volgens de aanwijzingen in het gedeelte "De riem" vanaf Afb. 3-16.
Gooi de oude borstel weg. Volg de aanwijzingen in het gedeelte "De riem" om de riem, de nieuwe borstel en de bodemplaat terug te plaatsen.

Smering
De motor is uitgerust met lagers die voldoende smering bevatten voor de levensduur van de motor. Het toevoegen van smeermiddel kan schade veroorzaken. Voeg daarom geen smeermiddel toe aan de motorlagers.

Thermische beveiliging
Een interne thermische beveiliging is in uw stofzuiger ingebouwd om deze te beschermen tegen oververhitting. Wanneer de thermische beveiliging wordt geactiveerd, stopt de stofzuiger met werken. Als dit gebeurt, gaat u als volgt te werk:

Schakel de stofzuiger uit en koppel hem los van het stopcontact.
Controleer de filters op vuilophoping.
Raadpleeg het gedeelte "Blokkades opheffen".

Wanneer de stofzuiger is losgekoppeld en de motor 30 minuten is afgekoeld, wordt de thermische beveiliging automatisch gereset en kan het reinigen worden voortgezet. Als de thermische beveiliging na het volgen van de bovenstaande stappen blijft activeren, heeft uw stofzuiger mogelijk onderhoud nodig (zie het gedeelte "Onderhoud").

Gemotoriseerd handgereedschap
Borstelrol vervangen
Wanneer de borstelharen van de borstel versleten zijn, moet de borstelrol worden vervangen. Vraag naar HOOVER-onderdeelnummer 48414088.

Hoe te vervangen

Verwijder het gereedschap van de slang en draai het om zodat de onderkant naar boven wijst. Gebruik een kruiskopschroevendraaier om de (2) schroeven aan weerszijden van het gereedschap te verwijderen en verwijder de bodemplaat (A).

Verwijder de borstel (B) en gooi deze weg.
inspecteer de riem om er zeker van te zijn dat deze in goede staat verkeert. Als de riem is gebarsten, uitgehold of gebroken, vervangt u deze (zie het volgende gedeelte).
steek de borstelrol door de riem en plaats de riem over de tandwieltjes (C) op de borstelrol.

Met de gebogen uiteinden naar beneden (pijlen naar boven gericht), schuift u de eindplaten (D) van de borstelrol in de sleuven (E) op het gereedschap. Draai de borstel om er zeker van te zijn dat deze vrij draait.

Om de bodemplaat (A) terug te plaatsen, steekt u de vier lipjes aan de rand van de bodemplaat in de sleuven aan de voorkant van het gereedschap. Draai de bodemplaat omlaag om te sluiten. Plaats de (2) schroeven aan weerszijden van het gereedschap terug.

Gemotoriseerd handgereedschap
Riem vervangen
Inspecteer de riem
De riem van het gemotoriseerde handgereedschap is ontworpen om lang mee te gaan en wordt normaal gesproken niet vervangen. Als de riem echter is gebarsten, uitgehold of gebroken, moet deze worden vervangen.

Verwijder het gereedschap van de slang. De riem is te zien door de bovenkant van het mondstuk of door de bodemplaat te verwijderen (Afb. 3-23).

Riem vervangen
Vraag bij het vervangen van de riem naar HOOVER-onderdeelnummer 38528037.

Verwijder het gereedschap van de slang. Verwijder de bodemplaat en de borstelrol zoals beschreven in Afb. 3-23 en 3-24.

Pak de turbine (F) vast en trek eraan om deze te verwijderen.
Verwijder de riem van de turbineriem (G). Vervang deze door een nieuwe riem.

Druk de turbinesteunen (H) in de groeven (I) op de gereedschapshuis.
Plaats de borstelrol en de bodemplaat terug zoals beschreven in Afb. 3-24 t/m 3-26.

Onderhoud

Om goedgekeurde HOOVER-service en originele HOOVER-onderdelen te verkrijgen, kunt u het dichtstbijzijnde Hoover Sales and Service Center of Authorized Hoover Warranty Service Dealer (Depot) vinden door:

de Gouden Gids te raadplegen onder "Stofzuigers - Huishoudelijk" OF-
de lijst met Sales and Service Centers te raadplegen die bij deze stofzuiger is geleverd OF-o het servicegedeelte van HOOVER online te raadplegen op www.hoover.com OF-
1-800-944-9200 te bellen voor een geautomatiseerde verwijzing naar locaties van geautoriseerde servicepunten (alleen VS). Stuur uw stofzuiger niet naar Hoover in Newton, Iowa voor service, dit zal alleen maar vertraging opleveren.

Als er verdere hulp nodig is, neem dan contact op met het Hoover Consumer Response Center, telefoon: 1-330-499-9499.
In Canada kunt u contact opnemen met Hoover Canada, Burlington, Ontario L7R 4A8, telefoon: 1-800-263-6376.
Vermeld altijd het volledige modelnummer van uw stofzuiger wanneer u informatie aanvraagt of onderdelen bestelt. (Het modelnummer staat op de achterkant van de stofzuiger.)

Als u een probleem hebt

Als er een klein probleem optreedt, kan dit meestal vrij eenvoudig worden opgelost wanneer de oorzaak wordt gevonden met behulp van de onderstaande checklist.
