EINHELL TE-BS 8540 E Handleiding

Veiligheidsvoorschriften

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag gehoorbeschermers. De impact van lawaai kan gehoorschade veroorzaken.

Draag een ademmasker. Stof die schadelijk is voor de gezondheid kan ontstaan bij het werken aan hout en andere materialen. Gebruik het apparaat nooit om te werken aan materialen die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Indeling en meegeleverde artikelen

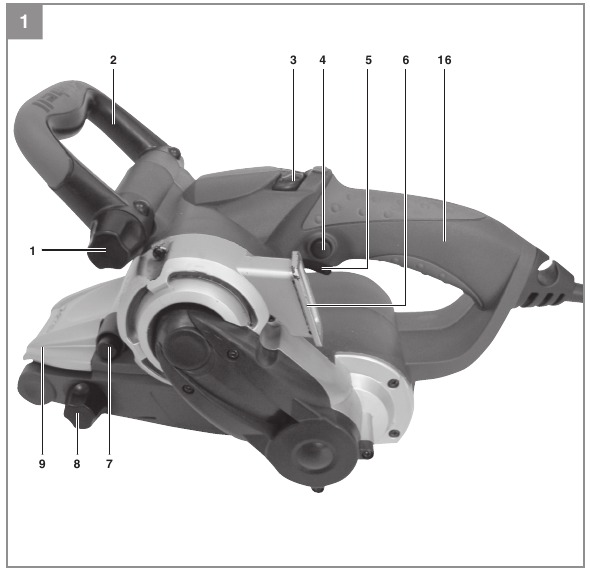

Indeling (Fig. 1/2)

1. Schroef om de extra handgreep te verstellen
2. Extra handgreep
3. Instelwiel voor bandsnelheid
4. Vergrendelingsknop
5. AAN/UIT-schakelaar
6. Aansluiting voor stofzak
7. Drukknop voor het verplaatsen van de schuur-/slijpbandafdekking
8. Instelling voor het afstellen van de schuur-/slijpband
9. Verplaatsbare schuur-/slijpbandafdekking
10. Aandrijfrollen
11. Schuur-/slijpplaat
12. Klemhendel voor schuur-/slijpband
13. Schuur-/slijpband
14. Stofopvangbox
15. Stofafzuigadapter
16. Handgreep

Meegeleverde artikelen
Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u het product hebt gekocht, en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De bandschuurmachine/-slijpmachine is ontworpen voor het schuren/slijpen van hout, ijzer, plastic en soortgelijke materialen met behulp van de juiste schuur-/slijpband.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 230 V~ 50 Hz

Vermogen: 850 W

Bandsnelheid: 300-400 m/min

Afmeting schuur-/slijpband: 75 x 533 mm

Beschermingsklasse: II/

Gewicht: 3,2 kg

Geluid en trillingen Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.

L_pA geluidsdrukniveau 88 dB(A)

K_pA onzekerheid 3 dB

L_WA geluidsvermogensniveau 99 dB(A)

K_WA onzekerheid 3 dB

Draag gehoorbeschermers.
De impact van lawaai kan gehoorschade veroorzaken.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Handgreep
Trillingsemissiewaarde a_h ≤ 2,5 m/s²

K onzekerheid = 1,5 m/s²

Extra handgreep
Trillingsemissiewaarde a_h ≤ 2,5 m/s² K onzekerheid = 1,5 m/s²

De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.

De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met ander elektrisch gereedschap.

De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorschade als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u het apparaat start

Voordat u het apparaat op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan het apparaat uitvoert.

Stofafzuiging

De stofafzuigadapter installeren
(Afbeelding 3/Item 15)

Schuif de stofafzuigadapter (15) op de aansluiting voor de stofafzuiging (6).

U kunt vervolgens een geschikte stofafzuiging (a) aansluiten op de stofafzuigadapter (15) (stofafzuiging niet meegeleverd).

Dit zorgt voor een uitstekende stofafzuiging op het werkstuk.

Controleer of alle onderdelen goed zijn aangesloten.

De stofzuiger die u voor de afzuiging gebruikt, moet geschikt zijn voor het materiaal van het werkstuk.

De stofopvangbak installeren
(Afbeelding 4/Item 14)

Duw de stofopvangbak (14) op de stofafzuigaansluiting (6). Verwijder de stofopvangbak in omgekeerde volgorde.

Het stof wordt rechtstreeks via de schuur-/slijpband in de stofcontainer gezogen.

Om redenen van gezondheidsveiligheid is het absoluut noodzakelijk dat u een stofcontainer of een stofafzuigsysteem via de stofafzuigadapter gebruikt!

De extra handgreep verstellen

(Afb. 5/Item 2)

Draai de schroef (1) los en verplaats de extra handgreep (2) naar de optimale positie. Vergrendel de extra handgreep (2) op zijn plaats door de schroef (1) vast te draaien.

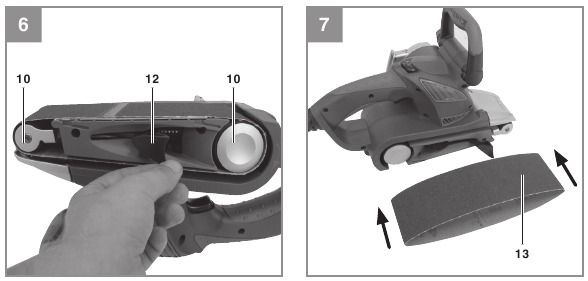

De schuur- / slijpband vervangen

(Afb. 6-7/Item 13)

• Trek de klemhendel (12) naar buiten om de spanning in de schuur-/slijpband te verminderen.
• Trek de gebruikte schuur-/slijpband van de aandrijfrollen.
• Schuif de nieuwe schuur-/slijpband op de aandrijfrollen.
• Zorg ervoor dat de richting van de schuur-/slijpband (pijlen aan de binnenkant van de schuur-/ slijpband) identiek is aan de richting van de bandschuurmachine (pijl boven de achterste aandrijfrol).
• Druk de klemhendel (12) naar achteren om de schuur-/slijpband aan te spannen.

De positie van de band aanpassen

(Afb. 8/Item 8)

• Houd de bandschuurmachine met de schuur-/ slijpplaat aan de bovenkant.
• Schakel de bandschuurmachine in.
• Door aan de stelschroef (8) te draaien, moet de bandpositie zo worden ingesteld dat de schuur-/slijpband zich in het midden van de twee aandrijfrollen bevindt.

De schuur-/slijpbandafdekking verplaatsen

(Afb. 9 – 10/Item 9)

De bewegende schuur-/slijpbandafdekking mag alleen omhoog worden gezwenkt als de drukknop (7) is ingedrukt.

• Druk op de drukknop (7) en zwenk tegelijkertijd de afdekking (9) omhoog.
• Laat de drukknop los.
• De afdekking vergrendelt in zijn eindpositie.
• Om de afdekking weer naar beneden te zwenken, drukt u nogmaals op de drukknop (7). De afdekking kan dan naar beneden worden gezwenkt.

Opstarten

In- en uitschakelen

(Afb. 11)

Inschakelen:
Druk op de AAN/UIT-schakelaar (5).

Continu bedrijf:
Zet de schakelaar (5) vast met de vergrendelknop (4).

Uitschakelen:
Druk kort op de AAN/UIT-schakelaar (5).

De machine kan worden bediend in een tijdelijke of permanente stand.

De bandsnelheid instellen

(Afb. 12/Item 3)

U kunt de bandsnelheid selecteren door aan de instelknop (3) te draaien.

PLUS-richting: Bandsnelheid verhogen

MINUS-richting: Bandsnelheid verlagen

Instructies voor gebruik

Houd het werkstuk dat u wilt schuren/slijpen nooit in uw handen vast. Zet het werkstuk vast op een stevige ondergrond of met behulp van een bankschroef.

• Laat de bandschuurmachine starten voordat u deze op het werkstuk plaatst.
• Schakel de bandschuurmachine niet uit zolang de schuur-/slijpband in contact is met het werkstuk.
• Houd de bandschuurmachine altijd met beide handen vast tijdens gebruik.
• Schuur hout altijd in de richting van de nerf.

De stroomkabel vervangen

Als de stroomkabel van dit apparaat beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg het apparaat af met een schone doek of blaas het schoon met perslucht bij lage druk.
• We raden u aan het apparaat direct na elk gebruik schoon te maken.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels

Laat in geval van overmatige vonkvorming de koolborstels alleen door een gekwalificeerde elektricien controleren.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud

Er zijn geen onderdelen in het apparaat die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Geef de volgende informatie op bij het bestellen van reserveonderdelen:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel Ga voor onze meest recente prijzen en informatie naar www.isc-gmbh.info

Tip! Voor goede resultaten raden we hoogwaardige accessoires aan van ! www.kwb.eu welcome@kwb.eu

Opslag

Bewaar het apparaat en de accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben bevoegde servicepartners in alle landen die op het garantiebewijs worden genoemd, waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle serviceaanvragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer bij defecten of storingen het probleem op internet op www.isc-gmbh.info. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Werkt het apparaat helemaal niet of was het vanaf het begin defect?
• Heeft u voorafgaand aan de storing iets opgemerkt (symptoom of defect)?
• Welke storing heeft het apparaat volgens u (hoofdsymptoom)?

Beschrijf deze storing.

Om een claim in te dienen onder de garantie, registreert u het defecte apparaat op: www.isc-gmbh.info.
