EINHELL CC-PO 1100/1 E, 20.932.64 Handleiding

Veiligheidsinstructies

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag gehoorbescherming. De impact van geluid kan gehoorbeschadiging veroorzaken.

Draag een ademhalingsmasker. Er kan stof ontstaan dat schadelijk is voor de gezondheid bij het bewerken van hout en andere materialen. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spanen en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Wordt gebruikt om elektrische apparaten aan te duiden die een dubbel geïsoleerde behuizing hebben en daarom voldoen aan beschermingsklasse II.

Gevarenaanduiding: Risico op letsel en risico op schade aan het apparaat.
Deze apparatuur mag niet door kinderen worden gebruikt. Kinderen moeten onder toezicht staan om te voorkomen dat ze met de apparatuur spelen. Kinderen mogen de reiniging of het onderhoud niet uitvoeren. Deze apparatuur mag niet worden gebruikt door mensen met beperkte fysieke, zintuiglijke of mentale vermogens of door mensen met onvoldoende kennis of ervaring, tenzij ze onder toezicht staan of worden geïnstrueerd door een persoon die verantwoordelijk is voor hen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Fouten bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Lay-out en meegeleverde artikelen

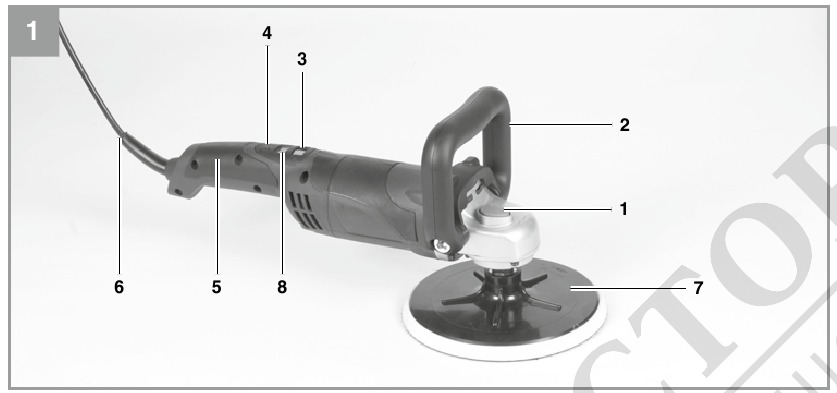

Lay-out

1. Spindelvergrendeling
2. Voorste handgreep
3. AAN/UIT-schakelaar
4. Snelheidsregeling
5. Achterste handgreep
6. Stroomkabel
7. Polijst-/schuurschijf
8. Snelheidsindicator

Meegeleverde artikelen

Controleer of het artikel volledig is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en na overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).

• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

1. Opbergkoffer
2. Schuur- en polijstmachine
3. Extra handgreep
4. Polijst-/schuurschijf
5. Schuimrubber opzetstuk
6. Synthetisch polijststuk
7. Schuurstuk K = 60 (2 stuks)
8. Schuurstuk K = 80 (2 stuks)
9. Schuurstuk K = 120 (2 stuks)
10. Inbussleutel 8 mm
11. Zeskantbout M 10 x 20 mm (2 stuks)

• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De machine is ontworpen voor het polijsten van gecoate oppervlakken en voor het schuren van hout, kunststof en soortgelijke materialen met behulp van het juiste schuurpapier. Het schuurpapier dat bij het product wordt geleverd, is bedoeld voor het schuren van hout.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Improper use
Alle toepassingen met het apparaat die niet in het hoofdstuk "Beoogd gebruik" worden vermeld, worden beschouwd als in strijd met het beoogde gebruik. Het apparaat mag niet worden gebruikt voor de volgende doeleinden:

• Werkzaamheden aan lichte scheidingswanden (gipsplaten) en andere oppervlakken die gips, cement, schuim, minerale vezels en silicaat bevatten.
• Werkzaamheden aan metalen waarbij metaalstof vrijkomt.
• Werken aan coatings die lood bevatten en werken aan houtsoorten en metalen die schadelijk of giftig stof genereren
• Slijpen, graveren met bijbehorende hulpstukken
• Werken aan materialen die asbest bevatten
• Gebruik in gebieden waar explosiegevaar bestaat
• Schuren op vochtige muren

Er bestaat een risico op letsel.
De gebruiker van het apparaat is aansprakelijk voor alle schade aan eigendommen en persoonlijk letsel als gevolg van onjuist gebruik.
Als er andere componenten of niet-originele componenten op de machine worden gebruikt, vervalt de garantie van de fabrikant.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Residual risks
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en lay-out van de apparatuur:

• Contact met de onbeschermde schijf (verwondingen door snijden)
• In de schijf grijpen terwijl deze nog draait (verwondingen door snijden)
• Katapulteren van delen van de schijf (verwondingen door snijden of kneuzen)
• Katapulteren van delen van het te bewerken materiaal (verwondingen door snijden of kneuzen)
• Brandgevaar door rondvliegende vonken
• Gehoorbeschadiging als de verplichte gehoorbescherming niet wordt gebruikt (gehoorverlies)
• Inademing van schurende deeltjes van het materiaal en de schijf
• Elektrische schok bij contact met niet-geïsoleerde elektrische onderdelen

Als de instructies in de bedieningsinstructies niet worden opgevolgd, kan onjuist gebruik van de apparatuur leiden tot andere restrisico's

Technische gegevens

Spanning: 230 V ~ 50 Hz
Vermogen: 1100 W
Snelheid n: 1000-3500 min^-1
Diameter polijst-/schuurschijf: 180 mm
Aansluitdraad: M14
Beschermingsklasse: II/
Gewicht: 2,6 kg

Sound and vibration
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.
L_pA geluidsdrukniveau 88,8 dB(A)
K_pA onzekerheid 3 dB
L_WA geluidsvermogensniveau 99,8 dB(A)
K_WA onzekerheid 3 dB

Draag gehoorbescherming.
De impact van geluid kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Operating mode: Sanding with sanding paper
Trillingsemissiewaarde a_{h, DS} = 2,7 m/s²
K onzekerheid = 1,5 m/s²

Operating mode: Polishing
Trillingsemissiewaarde a_{h, P} = 2,8 m/s²
K onzekerheid = 1,5 m/s²
De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.
De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met andere elektrische gereedschappen.
De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Keep the noise emissions and vibrations to a minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

• Bevestig de handgrepen en, indien van toepassing, de optionele anti-trillingshandgrepen stevig aan de machinebehuizing.

Als u een onaangenaam gevoel of huidverkleuring op uw handen ervaart tijdens het gebruik van de machine, stop dan onmiddellijk met uw werk. Neem voldoende pauzes van uw werk. Als u geen voldoende pauzes van uw werk neemt, kunt u het hand-armtrillingssyndroom ontwikkelen.
U moet het niveau van de belasting evalueren in relatie tot het werk en het gebruik van de machine en dienovereenkomstig voldoende werkpauzes nemen. Hierdoor kunt u het niveau van de belasting gedurende de gehele werkperiode aanzienlijk verminderen. Minimaliseer het risico waaraan u wordt blootgesteld door trillingen. Verzorg deze machine zorgvuldig in overeenstemming met de bedieningsinstructies. Als de machine vaak wordt ingezet of gebruikt, moet u uw dealer raadplegen en mogelijk overwegen om anti-trillingsaccessoires (handgrepen) aan te schaffen. Gebruik de machine niet bij temperaturen van t=10°C of lager. Bedenk een werkplan waarmee u uw blootstelling aan trillingen kunt beperken.
Een bepaald niveau van geluidsoverlast is onvermijdelijk met deze apparatuur. Voer geluidsintensieve werkzaamheden uit op tijden die acceptabel en toegestaan zijn. Neem waar van toepassing rustperioden in acht en beperk uw werktijd tot een minimum. Er moet geschikte gehoorbescherming worden gedragen voor uw eigen veiligheid en voor de veiligheid van anderen in de buurt.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur uitvoert.

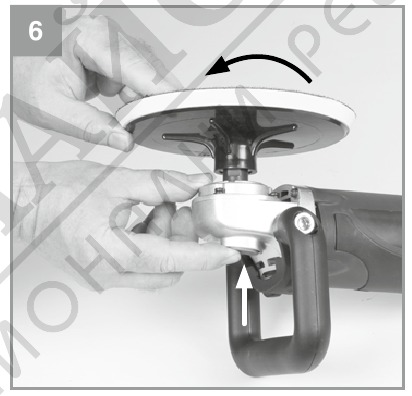

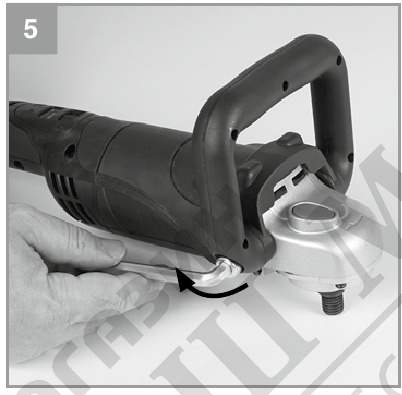

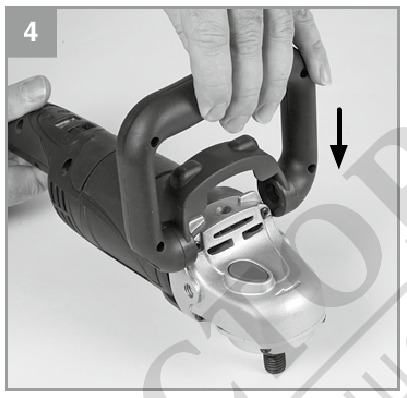

Montage (Fig. 4-6)

Trek de stekker uit het stopcontact voordat u met de montage begint.
Druk de spindelvergrendeling pas in als de machine tot stilstand is gekomen.

Bediening

Zet uw werkstuk vast. Zorg ervoor dat het werkstuk stevig wordt vastgehouden door een klem of een bankschroef.

De apparatuur in-/uitschakelen
De apparatuur wordt in- (I) en uitgeschakeld (0) met de AAN/UIT-schakelaar (Fig. 3 / Item 3). De apparatuur start echter pas nadat de snelheidsregeling is geactiveerd (zie het gedeelte Snelheidsregeling).
Til de machine, voordat u hem uitschakelt, van het te bewerken oppervlak.

Gebruik als polijstmachine

Gebruik uitsluitend speciale was- en polijstmiddelen die geschikt zijn voor de machine.
Neem bij het gebruik van was- en polijstmiddelen de instructies van de fabrikant in acht!
De klittenbandsluiting maakt het eenvoudig om het polijststuk te verwisselen.

Om schade aan de oppervlakken van de werkstukken die u wilt polijsten te voorkomen, moet u de volgende instructies in acht nemen:

• Was het voertuig vóór het polijsten en houd het vrij van vreemde voorwerpen.
• Zorg ervoor dat het meegeleverde polijststuk vrij is van vreemde voorwerpen wanneer het wordt gebruikt.
• Zorg ervoor dat het polijststuk altijd precies in het midden van de schuur-/slijpschijf is gemonteerd.
• Controleer, voordat u de apparatuur start, of de hulpstukken goed vastzitten.
• Raak het te polijsten oppervlak nooit aan met de rand van de schuur-/slijpschijf.
• Selecteer, om te polijsten, de benodigde snelheid voor uw doeleinden met behulp van de snelheidsregelaar. De optimale werksnelheid is afhankelijk van het te bewerken materiaal en het gebruikte (polijst)middel. Indien nodig kan dit worden vastgesteld door praktische tests uit te voeren.
• De polijstmachine moet volledig op het te polijsten oppervlak liggen.
• Maskeer kunststof onderdelen, omdat deze van kleur veranderen bij het polijsten en er onaantrekkelijk uit kunnen gaan zien.
• Polijst alleen in de schaduw en polijst nooit hete lak.
• Polijst hoeken en randen zeer zorgvuldig. De laklaag is het dunst bij hoeken en randen. Uit voorzorg kunt u deze afplakken en met de hand polijsten.
• Overmatige druk resulteert in slechte prestaties en vroegtijdige slijtage van het gebruikte accessoire. Gevoelige oppervlakken kunnen beschadigd raken, b.v. door een te hoge snelheid of een te hoge contactdruk.

  Pas de snelheid aan het te bewerken oppervlak aan voordat u de machine erop aanbrengt en laat de machine oplopen tot de geselecteerde snelheid. Afhankelijk van de snelheid kan dit enkele seconden duren. Vooral bij het werken met de schuimplastic pad kan de snelheid fluctueren als gevolg van verschillende oppervlaktekwaliteiten (verschillende wrijving) in de lagere snelheidsbereiken. Dit is geen defect aan de apparatuur.

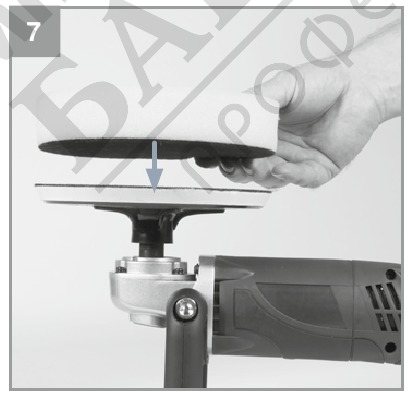

Gebruik de schuimplastic pad om het polijstmiddel aan te brengen (Fig. 7).

• Plaats de verlengkabel over uw schouder en polijst eerst de vlakke en grote oppervlakken, zoals de motorkap, de kofferdeksel en het dak.
• Verdeel op punten een beetje polijstmiddel over de schuimplastic pad. Druk de schuimplastic pad meerdere keren op het te polijsten oppervlak. Het polijstmiddel wordt in de schuimplastic pad geperst en overgebracht op het te polijsten oppervlak. Dit voorkomt dat het polijstmiddel op de schuimplastic pad wordt rondgesproeid wanneer de machine wordt ingeschakeld.
• Breng het polijstmiddel aan op lage snelheid.
• Bewerk slechts kleinere delen in één keer.
• Bewerk de delen gelijkmatig, kruiselings en in de lengte (eerst verticaal, dan horizontaal).
• Ga dan verder met het bewerken van de kleinere oppervlakken (bijv. deuren).

Laatste polijstbeurt

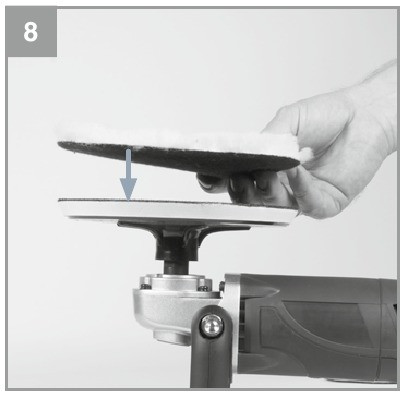

• Gebruik de synthetische polijstpad (Fig. 8) om de laag polijstmiddel te verwijderen en het polijstproces te voltooien.
•
  Oefen geen druk uit op de polijstmachine!

Verzorgingstips

• Voor een optimale lakbescherming moet u uw auto 2 tot 3 keer per jaar polijsten.
• Was uw auto minstens elke 2 weken. Vermijd het gebruik van huishoudelijke schoonmaakmiddelen, omdat deze de lak kunnen beschadigen en de waslaag kunnen verwijderen.
• Was uw auto met een schone spons, van boven naar beneden.

• Verwijder dagelijks alle insecten, vogelpoep en teervlekken van de lak.
• Als u ruitenreinigers gebruikt, spuit deze dan op een doek en niet rechtstreeks op de ruiten om te voorkomen dat ze de lak nat maken.

Gebruik als schuurmachine

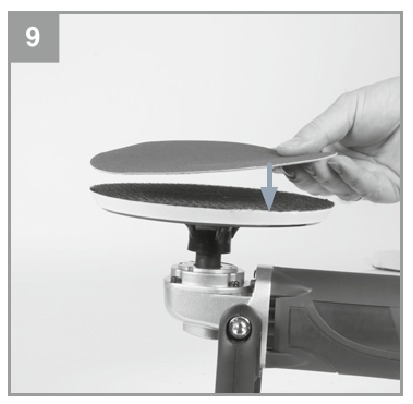

Gebruik de meegeleverde schuurhulpstukken (Fig. 9) voor schuurdoeleinden.
De klittenbandsluiting maakt het eenvoudig om de schuurhulpstukken te verwisselen.

• Plaats het hele oppervlak van de schuurschijf op het materiaal.
• Schakel de machine in en beweeg hem met lichte druk over het werkstuk in volledig cirkelvormige bewegingen of beweeg hem heen en weer en op en neer.
• Gebruik een grof papier voor grof schuren en een fijner papier voor fijner schuren. U kunt het beste papier voor de klus vinden door middel van tests.

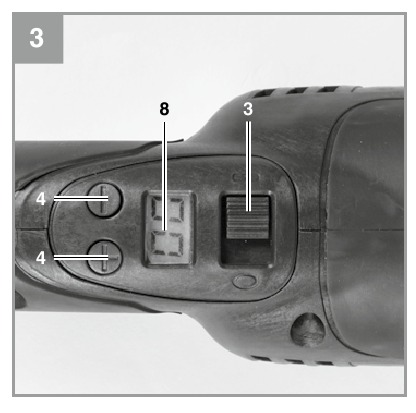

Snelheidsregeling

Gebruik de snelheidsregeling om de gewenste werksnelheid in te stellen.
Druk op de knop "+" om de snelheid te verhogen.
Druk op de knop "-" om de snelheid te verlagen. Raadpleeg het display (8) voor de ingestelde snelheid.
Ingestelde snelheid = Display x 100

Pas de snelheid aan het te bewerken oppervlak aan voordat u de machine aanbrengt en laat de machine oplopen tot de geselecteerde snelheid. Afhankelijk van de snelheid kan dit enkele seconden duren.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of door vergelijkbaar geschoold personeel om gevaar te voorkomen.

Reiniging, onderhoud en het bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas hem schoon met perslucht bij lage druk.
• We raden u aan om het apparaat direct schoon te maken telkens wanneer u het hebt gebruikt.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.
• Was de polijststukken alleen met de hand en laat ze aan de lucht drogen. Gebruik alleen een milde zeep en een vochtige doek.

Koolborstels

Laat in geval van overmatige vonkvorming de koolborstels alleen controleren door een gekwalificeerde elektricien.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben competente servicepartners in alle landen die worden genoemd op het garantiecertificaat, waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Registreer het probleem in geval van defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• Heeft u voorafgaand aan het defect iets opgemerkt (symptoom of defect)?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.
