Performance Tool W89220 Handleiding

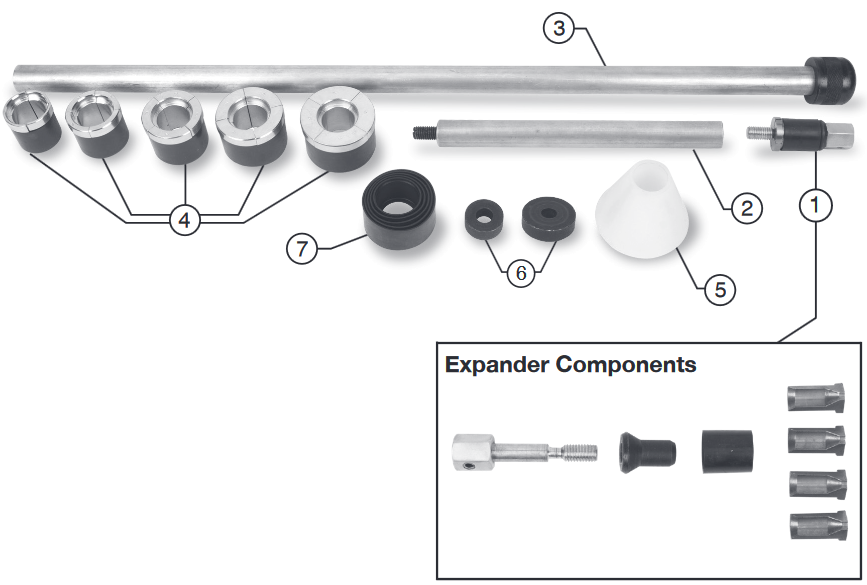

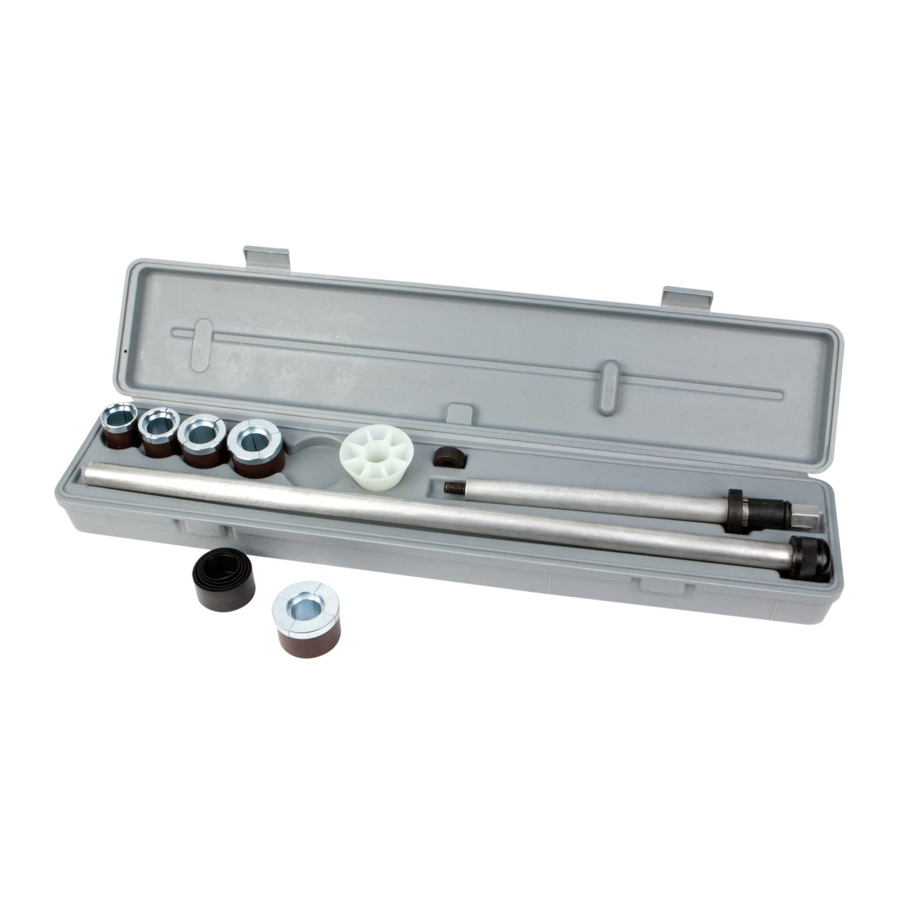

ONDERDELENLIJST

WERKING

1. Kies de juiste expanderende driver (4) uit de onderstaande lijst.
2. Plaats de expanderende driver (4) op de expander-eenheid (1). Zie Fig.1.

3. Zorg ervoor dat de segmenten van de driver zijn uitgelijnd met de segmenten op de expanderende lagerdrivers (4). Zie Fig. 2.


LET OP: Breng een kleine hoeveelheid rubberen smeermiddel aan op de rubberhoes van de expander-eenheid (1). Zie Fig. 3. Dit helpt bij het plaatsen van de expanderende lagerdrivers (4) op de expander-eenheid.

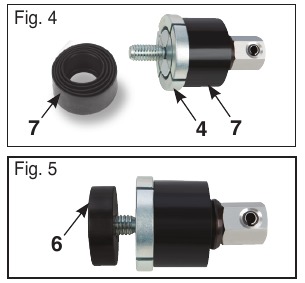

LET OP: Er worden twee verschillende sets rubberhoezen (7) meegeleverd voor de expanderende drivers (4). Zie Fig. 4. De zwarte, meest voorkomende hoezen moeten worden gebruikt bij het aandrijven van dikwandige lagers van 2,29 mm (0,090). De bruine hoezen worden gebruikt bij het aandrijven van dunwandige lagers van 1,65 mm (0,065). 4. Selecteer de juiste driver-ring (6) en plaats deze op de expander-eenheid. Zie Fig. 5.

5. Plaats de nylon centreerkegel (5) over de aandrijfas (3), zorg ervoor dat het kleine taps toelopende uiteinde naar de expander-eenheid (1) is gericht. Zie Fig. 6.

6. Schroef de expander-eenheid (1) en de driver-ring (6) op de aandrijfas (3). De set wordt geleverd met een verlengstuk voor de aandrijfas (2); dit kan nodig zijn voor het verwijderen van de achterste nokkenaslagers.

LET OP: Het is essentieel om de juiste driver-ring (6) te gebruiken om te voorkomen dat de expander-bekken van de expander-eenheid (1) breken.

INSTALLATIE-INSTRUCTIES

LET OP: Controleer de boringen voordat u nieuwe lagers installeert. Boringen kunnen uit hun ronde vorm raken of niet meer uitgelijnd zijn door de leeftijd van de blokken. Laat indien nodig de lagerboringen uitlijnen door een gekwalificeerde machinefabriek. Nieuwe lagers die in een onjuist blok zijn geïnstalleerd, kunnen de installatie van de nokkenas bemoeilijken of onmogelijk maken en kunnen de lagers beschadigen.

1. Begin met de expander-eenheid (1), de juiste expanderende lagerdriver (4) en de driver-ring (6) die is gereduceerd voor het nieuwe lager. Zorg er nogmaals voor dat de segmenten op zowel de expander als de driver zijn uitgelijnd. Steek het gemonteerde gereedschap door de nokkenasboring aan de voorkant van het blok. Gebruik de nylon centreerkegel (5) om het gereedschap te centreren wanneer het door elke lagerbehuizing gaat. Ga door met inbrengen totdat de driver-eenheid zich voor de achterste lagerbehuizing bevindt. Gebruik indien nodig het korte driver-verlengstuk (2).
2. Inspecteer de nieuwe lagers op schade en identificeer in welke lagerbehuizing ze moeten worden geplaatst. Installeer het achterste lager op de expanderende driver-eenheid (1) met de juiste driver-ring (6) op zijn plaats. Draai vast totdat deze stevig op zijn plaats zit, draai niet te vast, omdat u het lager anders kunt uitzetten.

   Raadpleeg de specificaties van de fabrikant of de werkplaatshandleiding voor de oliegalerijgaten. Elk lager heeft ten minste één oliegat om smering naar de nokkenas te voeren. Elke lagerbehuizing heeft een overeenkomend gat dat olie van de oliegalerijen aanvoert. Het is essentieel dat deze overeenkomen, anders kunt u een lager beschadigen of laten draaien. Lijn de gaten uit voordat u het lager op zijn plaats drijft. Wees ook voorzichtig om het lager niet te ver door te drijven, het moet gecentreerd in de lagerbehuizing worden geplaatst.
3. Houd de nylon centreerkegel (5) stevig vast aan de buitenkant van de nummer één lagerbehuizing. Plaats het nieuwe lager op zijn plaats en let op dat u de oliegaten uitlijnt. Drijf het lager op zijn plaats en wees voorzichtig om het lager niet te ver door te drijven. Draai de driver-eenheid los om de druk te ontlasten en trek het gereedschap terug om het volgende lager in te drijven.
4. Herhaal de bovenstaande stappen totdat alle lagers in de juiste lagerbehuizingen zijn geplaatst. Om het nummer één lager in te drijven, werkt u vanaf de achterkant van de motor met de nylon centreerkegel (5) in de buitenste achterste behuizing. Op sommige blokken is er slechts één opening voor de nokkenas, deze is alleen toegankelijk vanaf beide uiteinden. In dit geval moet u het nummer één lager installeren en erop letten dat de aandrijfas (3) recht en waterpas blijft.

VEILIGHEIDSRICHTLIJNEN / DEFINITIES

LEES EN BEGRIJP ALLE INSTRUCTIES EN VEILIGHEIDSMAATREGELEN ZOALS BESCHREVEN IN DE HANDLEIDING VAN DE VOERTUIGFABRIKANT EN DE HANDLEIDINGEN VOOR MOTORDIAGNOSE/-REPARATIE VOORDAT U DIT PRODUCT GEBRUIKT. Deze handleiding is bedoeld voor uw voordeel. Lees en volg de veiligheids-, installatie-, onderhouds- en probleemoplossingsstappen die hierin worden beschreven om uw veiligheid en tevredenheid te garanderen. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie die beschikbaar was op het moment van publicatie. De fabrikant behoudt zich het recht voor om op elk moment productwijzigingen aan te brengen zonder voorafgaande kennisgeving.

Lees en begrijp deze hele handleiding voordat u probeert dit product te monteren, installeren, bedienen of onderhouden. Het niet naleven van de instructies kan leiden tot ernstig persoonlijk letsel en/of schade aan eigendommen!

De volgende signaalwoorden worden gebruikt om veiligheidswaarschuwingen te benadrukken die moeten worden opgevolgd bij het gebruik van dit product:

Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel.
LET OP Geeft belangrijke informatie aan die, indien niet opgevolgd, SCHADE aan de apparatuur KAN veroorzaken.

BELANGRIJKE VEILIGHEIDSINFORMATIE

LEES, BEGRIJP EN VOLG ALLE INSTRUCTIES EN WAARSCHUWINGEN VOORDAT U DIT PRODUCT GEBRUIKT. HET NIET DOEN KAN LEIDEN TOT PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOMMEN EN MAAKT DE GARANTIE ONGELDIG.

1. HOUD HET WERKGEBIED SCHOON EN DROOG. Rommelige of natte werkgebieden nodigen uit tot verwondingen.
2. HOUD KINDEREN UIT DE BUURT VAN HET WERKGEBIED. Laat kinderen dit product niet hanteren.
3. BERG LEEGSTAANDE APPARATUUR OP. Wanneer gereedschap en apparatuur niet in gebruik zijn, moeten ze op een droge plaats worden opgeslagen om roest te voorkomen.
4. GEBRUIK DIT PRODUCT NIET ONDER INVLOED VAN ALCOHOL OF DRUGS. Lees waarschuwingsetiketten op recepten om te bepalen of uw oordeel of reflexen zijn aangetast tijdens het gebruik van medicijnen. Als er enige twijfel bestaat, probeer dit product dan niet te gebruiken.
5. GEBRUIK OOGBESCHERMING. Draag een ANSI-goedgekeurde veiligheidsbril bij het gebruik van deze of andere testapparatuur.
6. KLEED U VEILIG. Er moet antislip schoeisel of veiligheidsschoenen worden gedragen. Draag geen losse kleding of sieraden, omdat deze vast kunnen komen te zitten in bewegende delen. Draag een beschermende haarkap om te voorkomen dat lang haar vast komt te zitten in bewegende delen.
7. REIK NIET TE VER. Houd te allen tijde een goede voet en evenwicht om letsel te voorkomen,
8. BLIJF ALERT. Gebruik uw gezond verstand en let te allen tijde op wat u doet. Gebruik dit product niet als u moe bent of afgeleid bent van de taak die voor u ligt.
9. CONTROLEER OP BESCHADIGDE ONDERDELEN. Controleer voordat u dit product gebruikt op beschadigde onderdelen en andere omstandigheden die de werking van dit product kunnen beïnvloeden. Zorg ervoor dat het goed werkt en de beoogde functie vervult. Vervang of repareer beschadigde of versleten onderdelen onmiddellijk.
10. ONDERHOUD DIT PRODUCT MET ZORG. Houd dit gereedschap na elk gebruik schoon en droog voor betere en veiligere prestaties.
11. GEBRUIK HET JUISTE PRODUCT VOOR DE JUISTE KLUS. Er zijn bepaalde toepassingen waarvoor dit product is ontworpen. Gebruik geen kleine apparatuur, gereedschappen of hulpstukken om het werk van grotere industriële apparatuur, gereedschappen of hulpstukken te doen. Gebruik dit product niet voor een doel waarvoor het niet bedoeld is.
