Handleiding Performance Tool W54204

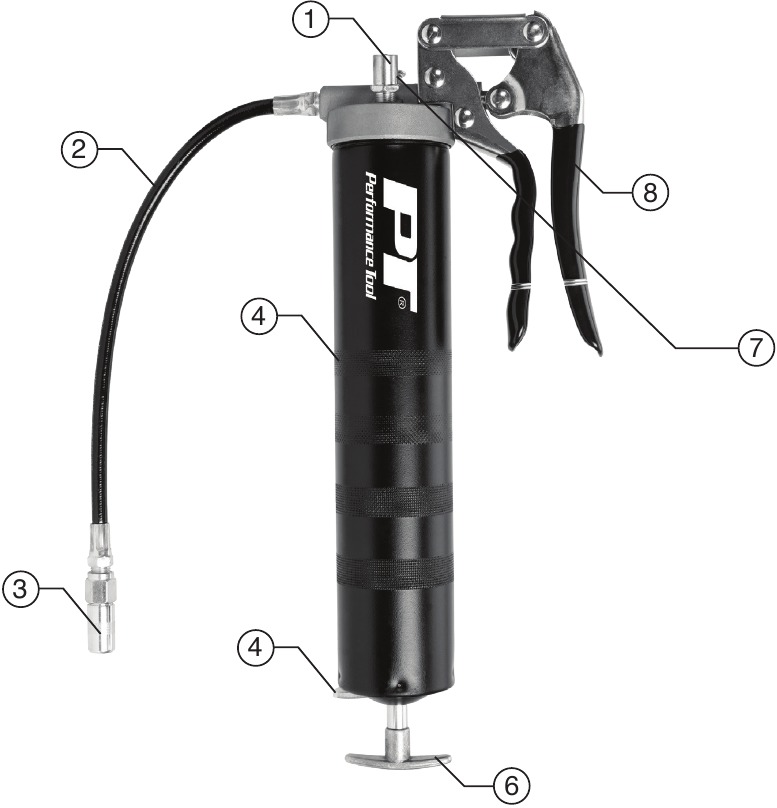

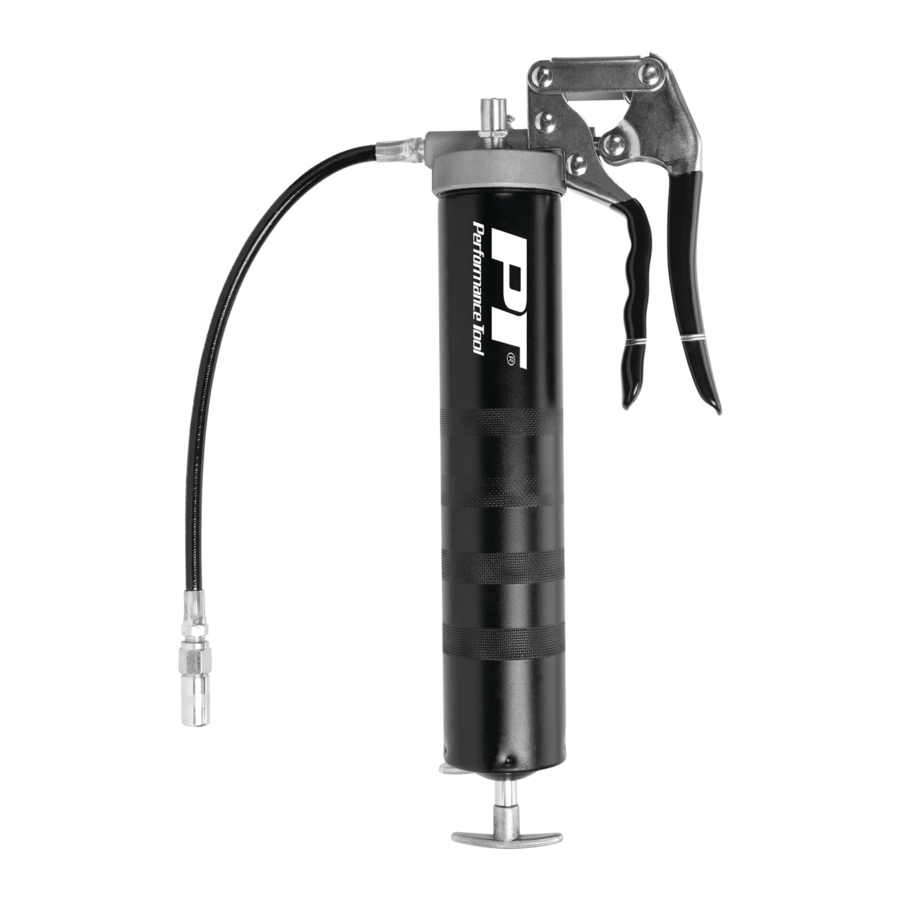

TOOLKENMERKEN

LEES, BEGRIJP EN VOLG ALLE INSTRUCTIES EN WAARSCHUWINGEN VOORDAT U DIT GEREEDSCHAP GEBRUIKT. HET NIET DOEN KAN LEIDEN TOT PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOMMEN EN MAAKT DE GARANTIE ONGELDIG.

1. Vulventiel
2. Flexibele slang van 12 inch
3. Verstelbare koppeling
4. Geribbelde cilinder
5. Positieve vergrendeling
6. T-handgreep
7. Ontluchtingsventiel
8. PVC-grepen

SPECIFICATIES

Capaciteit: Bulk - 16 oz., Cartridge - 14 oz.

Laadtype: 3-weg

Ontwikkelt tot: 12.000 PSI

Levert: 1 oz. / 28 slagen

Slang: 12 inch Flex 1/8 inch NPT

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

UITPAKKEN EN INSPECTIE

Na het openen van de doos, pak uw nieuwe product en bijbehorende onderdelen en accessoires uit. Inspecteer het zorgvuldig op schade die tijdens het transport is ontstaan. Controleer het aan de hand van de foto op de doos. Als er onderdelen ontbreken, neem dan contact op met de klantenservice op 1-800-497-0552 tussen 6.00 uur en 17.00 uur Pacific Time.

Gebruik dit product NIET als het tijdens transport, behandeling of misbruik beschadigd is. Gebruik het product niet voordat de onderdelen zijn vervangen of het defect is verholpen. Het niet doen kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen. Alle beschadigde onderdelen moeten worden gerepareerd of vervangen voordat dit product wordt gebruikt. Controleer of alle moeren, bouten en fittingen goed vastzitten voordat u dit product in gebruik neemt.

Als u vragen heeft of hulp nodig heeft bij beschadigde of ontbrekende onderdelen, neem dan contact op met onze klantenservice op 1-800-497-0552. Houd het serienummer, het modelnummer en de aankoopdatum bij de hand wanneer u belt.

WERKING

VETPATROON LADEN

LET OP: Dit is een basisinstructiehandleiding die verschillende modellen vetspuiten behandelt. De onderstaande afbeeldingen geven mogelijk niet exact uw specifieke spuit weer.

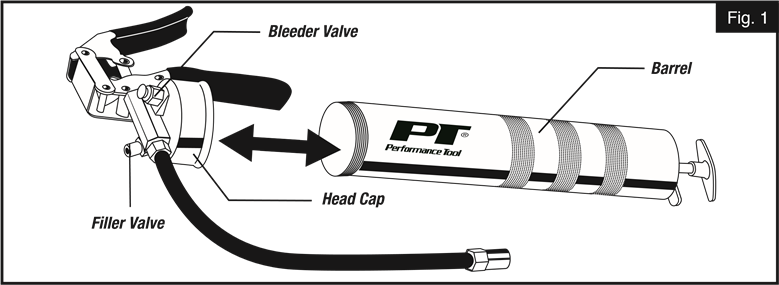

1. Draai de kop los van de cilinder door deze tegen de klok in te draaien.

   (Fig. 1)
   LET OP: Omdat ze geen smering hebben op de rubberen plunjer, kunnen nieuwe vetspuiten de eerste keer moeilijk te laden zijn met vetpatronen. Breng een royale laag vet aan op de plunjer wanneer u de spuit voor het eerst gebruikt. Deze vetspuit vereist een vetpatroon van 14 oz.

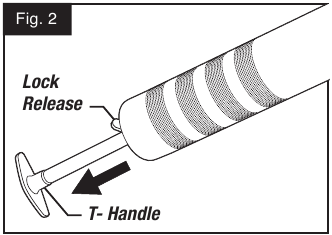

2. Trek de hendel volledig naar achteren, zodat de plunjerstang vastklikt en op zijn plaats vergrendelt.

   (Fig. 2)

   Het indrukken van de ontgrendeling wanneer deze leeg is, zorgt ervoor dat de hendel snel terugklapt.

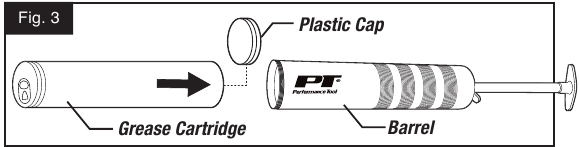

3. Nadat u de plastic dop van het vetpatroon hebt verwijderd, brengt u een kleine hoeveelheid vet aan op de binnenrand van het patroon. Dit maakt het inbrengen van de plunjer gemakkelijker.

   (Fig. 3)
4. Duw het vetpatroon volledig in de cilinder van de spuit, totdat de metalen rand stevig aansluit op de bovenkant van de cilinder van de vetspuit. Maak de flip-top afdichting los van het patroon.

   (Fig. 4)
5. Schroef de kop ongeveer twee slagen vast, zorg ervoor dat u deze niet vastdraait. Laat de plunjerstang los uit de vergrendelde positie en duw deze naar binnen. Duw op de hendel van de plunjerstang om de plunjer in het patroon te duwen. Pomp tegelijkertijd met de hendel om opgesloten lucht vrij te laten. Wanneer er vet uit de ontluchtingsopeningen en de kop van de spuit komt, draait u de kop volledig vast op de cilinder.
6. Zodra de spuit vet pompt, drukt u voorzichtig op de ontgrendeling en duwt u de plunjerstang terug in de spuit.

BULK LADEN MET DISPENSER

LET OP: Gebruikte patronen moeten worden verwijderd voordat bulk laden kan plaatsvinden.

1. Zorg ervoor dat het vulventiel voor bulk laden compatibel is met de adapter op de pomp.

   (Afbeelding 5)
2. Bevestig het vulventiel aan de adapter door het naar binnen te duwen en licht te draaien.
3. Bedien de pomphendel terwijl u de spuit stevig tegen de pomp houdt. Terwijl het vet in de cilinder van de vetspuit wordt gepompt, schuift de plunjerhendel uit. Het laden is voltooid wanneer de plunjerstang volledig is uitgeschoven.
4. Een lichte draai aan de spuit maakt deze los van de pomp. Druk de ontgrendeling in en duw de plunjerstang terug in de spuit.

   GEBRUIKTE PATRONEN NIET OPNIEUW VULLEN

VULLEN DOOR AANZUIGEN

LET OP: Gebruikte patronen moeten worden verwijderd voordat u gaat vullen door aanzuigen.

1. Verwijder de kop van de spuit van de cilinder.
2. Dompel het open uiteinde van de cilinder onder in de vetemmer. Zorg ervoor dat de plunjerhendel volledig is ingedrukt. Pak de cilinder stevig vast en trek de plunjerhendel langzaam terug. Zorg ervoor dat de opening van de cilinder zich altijd onder het oppervlak bevindt, zodat er geen lucht in de cilinder terechtkomt.

   (Afbeelding 6)
3. Het laden is voltooid wanneer de plunjerstang volledig is uitgeschoven.
4. Bevestig de kop van de spuit weer aan de cilinder. Druk de ontgrendeling in en duw de plunjerstang terug in de spuit.

LET OP: Vetspuiten kunnen af en toe hun aanzuigkracht verliezen, vanwege luchtbellen in het vet. Als dit gebeurt, verwijder dan de opgesloten lucht door de kop te ontluchten en het pompen te hervatten.

PROBLEEMOPLOSSING

Probleem:	Mogelijke oorzaak:	Oplossing:
Koppeling past niet of blijft niet op de vetsmering	De bekken van de vetkoppelingen zijn dichtgedraaid.	De koppeling heeft verstelbare bekken. Draai aan de neus van de koppeling, dit opent en sluit de 4 interne bekken.
Wanneer de spuit wordt bediend, ontsnapt er vet rond de fitting en/of koppeling	Ofwel is de fitting verstopt met gestold vet, ofwel zitten de koppelingen niet strak genoeg op de fitting.	De koppeling is verstelbaar, een lichte draai aan de neus opent de bekken. Draai de neus in de tegenovergestelde richting om de verbinding te verstevigen. Positieve druk zorgt ervoor dat het vet de vetsmering binnendringt en dat de koppeling niet losraakt. Correct uitgevoerd kan dit al het gestolde vet verwijderen zonder dat de fitting hoeft te worden schoongemaakt.
LET OP: Draai de kop van de koppeling om de bekken te openen en te sluiten, zodat deze passen op verschillende maten fittingen.
De vetspuit pompt weinig of geen vet	Er zit lucht vast in de kop van de vetspuit.	Draai de cilinder van de vetspuit twee slagen los. Beweeg de plunjerstang heen en weer om eventuele opgesloten lucht eruit te forceren. Verdrijf de lucht door op de luchtafvoerklep te drukken of aan de hendel te pompen.
	Geblokkeerde slang.	Verwijder de slang en bedien de vetspuit. Als de spuit vet afgeeft, is de spuit in orde en moet u de verlenging schoonmaken of vervangen.
	Vet te dik of koud.	Bewaar de vetspuit en het vet niet in extreme kou, het beste is om het op kamertemperatuur te bewaren.

VEILIGHEIDSVOORSCHRIFTEN / DEFINITIES

Deze handleiding is bedoeld om u van dienst te zijn. Lees en volg de veiligheids-, installatie-, onderhouds- en probleemoplossingsstappen die erin worden beschreven om uw veiligheid en tevredenheid te waarborgen. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie die beschikbaar is op het moment van publicatie. De fabrikant behoudt zich het recht voor om te allen tijde en zonder voorafgaande kennisgeving productwijzigingen aan te brengen.

Lees en begrijp deze volledige handleiding voordat u probeert dit product te monteren, installeren, bedienen of onderhouden. Het niet naleven van de instructies kan leiden tot ernstig persoonlijk letsel en/of schade aan eigendommen!

De volgende signaalwoorden worden gebruikt om veiligheidswaarschuwingen te benadrukken die moeten worden opgevolgd bij het gebruik van dit product:

GEVAAR: Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.

VOORZICHTIG: Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel.

LET OP: Geeft belangrijke informatie aan die, indien niet opgevolgd, SCHADE aan apparatuur KAN veroorzaken.

ALGEMENE VEILIGHEID

• Houd het gebied schoon en goed verlicht. Rommelige of donkere gebieden kunnen ongevallen veroorzaken.
• Wees u bewust van wat u doet en gebruik uw gezond verstand bij het gebruik van het gereedschap. Gebruik geen gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van afleiding tijdens het gebruik van een gereedschap kan ernstig persoonlijk letsel veroorzaken.
• Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting zoals stofmaskers, antislip veiligheidsschoenen, helmen of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, vermindert het risico op letsel.
• Haast u niet. Behoud te allen tijde een goede houding en evenwicht. Dit zorgt voor een betere controle over het gereedschap in onverwachte situaties.
• Kleed u gepast. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
• Houd het gereedschap uit de buurt van kinderen en sta niet toe dat het gereedschap wordt gebruikt door mensen die niet bekend zijn met de werking van het gereedschap. Gereedschap is gevaarlijk in de handen van onervaren gebruikers.
• Gebruik een gereedschap nooit anders dan waarvoor het bedoeld is.
