Performance Tool W54291 Handleiding

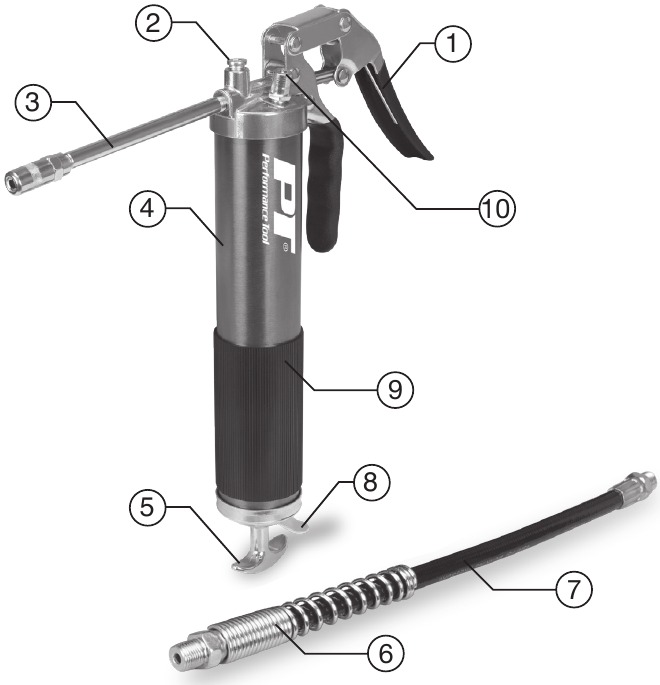

FUNCTIES VAN DE TOOL

1. PVC-grepen
2. Ontluchtingsventiel
3. 14 cm stijve slang
4. Aluminium geanodiseerde cilinder
5. T-handgreep
6. Anti-knikveer
7. 30 cm flexibele slang
8. Positieve vergrendeling
9. Rubber antislipgreep
10. Vulventiel

SPECIFICATIES

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

VEILIGHEIDSRICHTLIJNEN/DEFINITIES

Deze handleiding is bedoeld om u te helpen. Lees en volg de veiligheids-, installatie-, onderhouds- en probleemoplossingsstappen die hierin worden beschreven om uw veiligheid en tevredenheid te waarborgen. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie die beschikbaar is op het moment van publicatie. De fabrikant behoudt zich het recht voor om te allen tijde productwijzigingen aan te brengen zonder voorafgaande kennisgeving.

Lees en begrijp deze volledige handleiding voordat u probeert dit product te monteren, installeren, bedienen of onderhouden. Het niet naleven van de instructies kan leiden tot ernstig persoonlijk letsel en/of schade aan eigendommen!

De volgende signaalwoorden worden gebruikt om veiligheidswaarschuwingen te benadrukken die moeten worden opgevolgd bij het gebruik van dit product:

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel.
OPMERKING:
Geeft belangrijke informatie aan, die, indien niet opgevolgd, SCHADE aan de apparatuur KAN veroorzaken.

UITPAKKEN EN INSPECTIE

Nadat u de doos hebt geopend, pakt u uw nieuwe product en de bijbehorende onderdelen en accessoires uit. Inspecteer het zorgvuldig op eventuele schade die tijdens het transport is ontstaan. Controleer het aan de hand van de foto op de doos. Als er onderdelen ontbreken, neem dan contact op met de klantenservice op 1-800-497-0552 tussen 6.00 uur en 17.00 uur Pacific Time.

Gebruik dit product NIET als het beschadigd is tijdens verzending, behandeling of misbruik. Gebruik het product pas nadat de onderdelen zijn vervangen of het defect is verholpen. Het niet doen kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen. Alle beschadigde onderdelen moeten worden gerepareerd of vervangen indien nodig voordat dit product wordt gebruikt. Controleer of alle moeren, bouten en fittingen vast zitten voordat u dit product in gebruik neemt.
Als u vragen heeft of hulp nodig heeft met beschadigde of ontbrekende onderdelen, neem dan contact op met onze klantenservice op 1-800-497-0552. Houd het serienummer, het modelnummer en de aankoopdatum bij de hand wanneer u belt.

BEDIENING

VETPATROON LADEN

OPMERKING: Dit is een basisinstructiehandleiding die verschillende modellen vetspuiten behandelt. De onderstaande afbeeldingen geven mogelijk niet exact uw specifieke spuit weer.

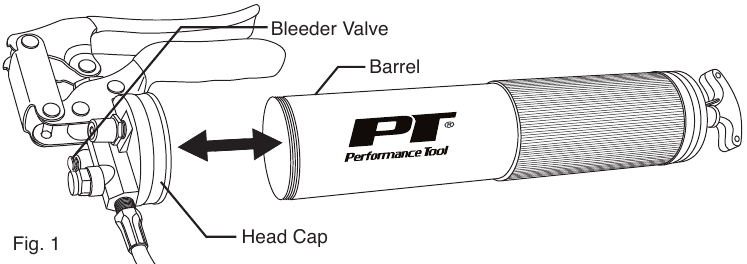

1. Draai de kopkap tegen de klok in los van de cilinder van de spuit.

   OPMERKING: Omdat ze geen smering hebben op de rubberen plunjer, kunnen nieuwe vetspuiten de eerste keer moeilijk te laden zijn met vetpatronen. Breng een ruime hoeveelheid vet aan op de plunjer wanneer u de spuit voor de eerste keer gebruikt. Deze vetspuit vereist een vetpatroon van 414 ml.

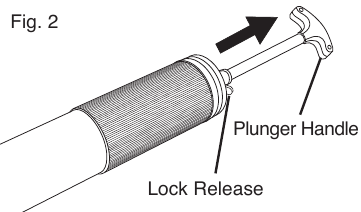

2. Trek de handgreep volledig naar achteren, zodat de plunjerstang vastklikt en op zijn plaats vergrendelt.


   Het indrukken van de ontgrendeling wanneer deze leeg is, zorgt ervoor dat de handgreep snel terugklapt.

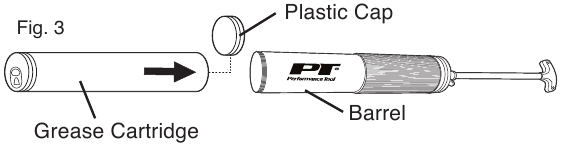

3. Na het verwijderen van de plastic dop van het vetpatroon, brengt u een kleine hoeveelheid vet aan op de binnenrand van het patroon. Dit maakt het inbrengen van de plunjer gemakkelijker.

4. Duw het vetpatroon volledig in de cilinder van de spuit totdat de metalen rand strak afsluit op de bovenkant van de cilinder van de vetspuit. Maak de flip-top afdichting los van het patroon.

5. Schroef de kopkap ongeveer twee slagen vast, en zorg ervoor dat u deze niet vastdraait. Laat de plunjerstang los uit de vergrendelde positie en duw deze naar binnen. Duw op de handgreep van de plunjerstang om de plunjer in het patroon te forceren. Pomp tegelijkertijd de hendel om ingesloten lucht vrij te geven. Wanneer er vet door de openingen en de kop van de spuit komt, draait u de kopkap volledig vast op de cilinder.
6. Zodra de spuit vet pompt, drukt u voorzichtig op de ontgrendeling en duwt u de plunjerstang terug in de spuit.

BULK LADEN MET DISPENSER

OPMERKING: Gebruikte patronen moeten worden verwijderd voordat u in bulk laadt.

1. Zorg ervoor dat het vulventiel voor bulk laden compatibel is met de adapter op de pomp.

2. Bevestig het vulventiel aan de adapter door het in te drukken en licht te draaien.
3. Bedien de pomphandgreep terwijl u de spuit stevig tegen de pomp houdt. Terwijl het vet in de cilinder van de vetspuit wordt gepompt, wordt de handgreep van de plunjer uitgeschoven. Het laden is voltooid wanneer de plunjerstang volledig is uitgeschoven.
4. Een lichte draai aan de spuit zal deze losmaken van de pomp. Druk de ontgrendeling in en duw de plunjerstang terug in de spuit.

GEBRUIK GEEN GEBRUIKTE PATRONEN OPNIEUW

VULLEN DOOR AANZUIGEN

OPMERKING: Gebruikte patronen moeten worden verwijderd voordat u door aanzuigen vult.

1. Verwijder de kopkap van de spuit van de cilinder.
2. Dompel het open uiteinde van de cilinder onder in de vetemmer. Wees er zeker van dat de plunjerhandgreep volledig is ingedrukt. Pak de cilinder stevig vast en trek langzaam aan de plunjerhandgreep. Zorg ervoor dat de opening van de cilinder zich altijd onder het oppervlak bevindt, zodat er geen lucht in de cilinder wordt overgebracht.

3. Het laden is voltooid wanneer de plunjerstang volledig is uitgeschoven.
4. Bevestig de kopkap van de spuit weer aan de cilinder. Druk de ontgrendeling in en duw de plunjerstang terug in de spuit.

OPMERKING: Vetspuiten kunnen af en toe hun aanzuiging verliezen, vanwege luchtbellen in het vet. Als dit gebeurt, verwijder dan de ingesloten lucht door de kopkap te ontluchten en het pompen te hervatten.

PROBLEEMOPLOSSING

Probleem:	Mogelijke oorzaak:	Oplossing:
Koppeling past niet of blijft niet op de vetsmering	De bekken van de vetkoppelingen zijn dichtgeschroefd.	De koppeling heeft verstelbare bekken. Draai aan de neus van de koppeling, dit opent en sluit de 4 interne bekken.
Wanneer de spuit wordt bediend, ontsnapt er vet rond de fitting en/of koppeling	Ofwel de fitting is verstopt met gestold vet, ofwel de koppelingen zitten niet strak genoeg op de fitting.	De koppeling is verstelbaar, een lichte draai aan de neus opent de bekken. Draai de neus in de tegenovergestelde richting om de verbinding te verstevigen. Positieve druk zorgt ervoor dat het vet de vetsmering binnendringt en dat de koppeling niet losraakt. Correct gedaan kan dit gestold vet verwijderen zonder dat u de fitting hoeft schoon te maken.
OPMERKING: Draai de kop van de koppeling om de bekken te openen en te sluiten, zodat deze passen op verschillende maten fittings.
De vetspuit pompt weinig of geen vet	Er zit lucht in de kop van de vetspuit.	Schroef de cilinder van de vetspuit twee slagen los. Beweeg de plunjerstang heen en weer om ingesloten lucht te verwijderen. Verwijder de lucht door op het luchtafvoerventiel te drukken of aan de hendel te pompen.
	Geblokkeerde slang.	Verwijder de slang en bedien de vetspuit. Als de spuit vet afgeeft, is de spuit in orde en moet u de verlenging schoonmaken of vervangen.
	Vet te dik of koud.	Bewaar de vetspuit en het vet uit de buurt van extreme kou, het beste is om ze op kamertemperatuur te bewaren.

ALGEMENE VEILIGHEID

• Houd het gebied schoon en goed verlicht. Rommelige of donkere gebieden kunnen ongevallen veroorzaken.
• Wees bewust van wat u doet en gebruik uw gezond verstand tijdens het gebruik van de tool. Gebruik geen tool als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van afleiding tijdens het gebruik van een tool kan ernstig persoonlijk letsel veroorzaken.
• Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting zoals stofmaskers, antislip veiligheidsschoenen, helmen of gehoorbescherming die onder de juiste omstandigheden worden gebruikt, vermindert het risico op letsel.
• Haast u niet. Behoud te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over de tool in onverwachte situaties.
• Kleed u gepast. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Houd de tool uit de buurt van kinderen en sta niet toe dat de tool wordt gebruikt door mensen die niet bekend zijn met de werking van de tool. Tools zijn gevaarlijk in handen van onervaren operators.
• Gebruik een tool nooit voor een ander doel dan waarvoor deze is bedoeld.
