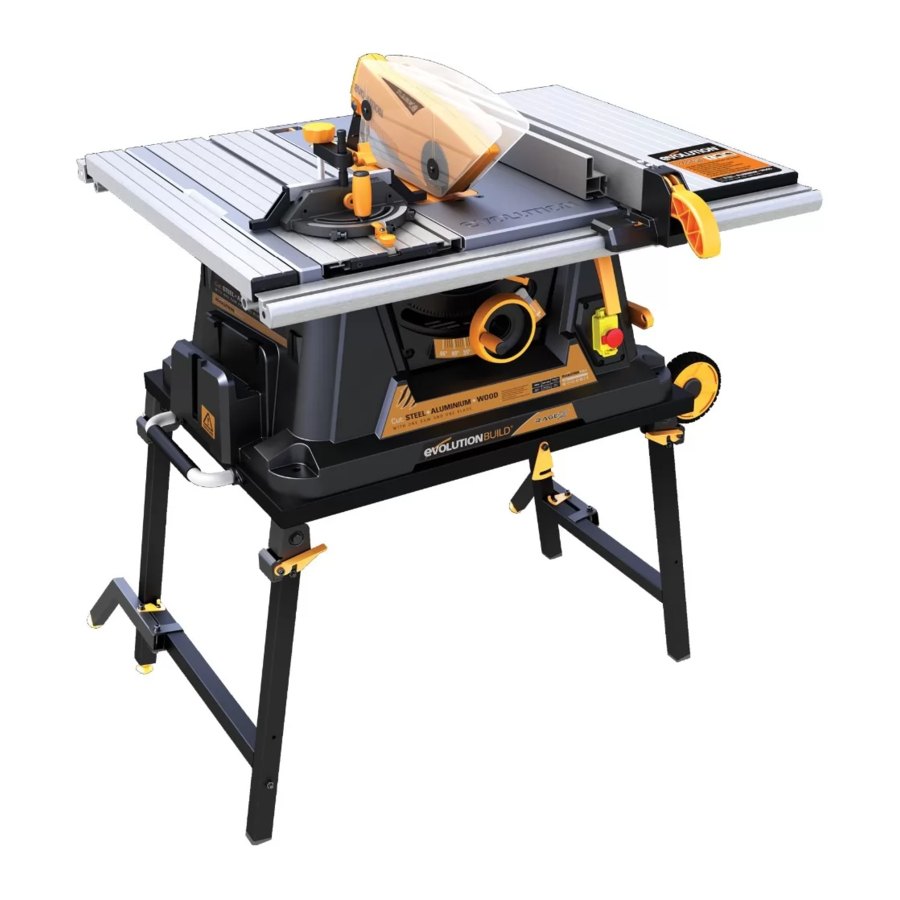

Evolution RAGE 5 Handleiding

INLEIDING

Lees deze bedienings- en veiligheidsinstructies zorgvuldig en volledig door. Voor uw eigen veiligheid, als u twijfelt over enig aspect van het gebruik van deze apparatuur, kunt u contact opnemen met de relevante technische helpdesk, waarvan het nummer te vinden is op de website van Evolution Power Tools. We hebben verschillende helpdesks in onze wereldwijde organisatie, maar technische hulp is ook beschikbaar bij uw leverancier.

SPECIFICATIES

MACHINE	METRISCH	IMPERIAAL
Motor VK/EU: 230-240V ~ 50Hz (S6 40%)	1800W	8A
Motor VK: 110V ~ 50Hz	1600W	15A
Afmetingen tafel	656 x 1260mm	26 x 49-5/8"
Snelheid (onbelast)	2500min-1	2500rpm
SNIJCAPACITEITEN
Zachtstalen plaat – maximale dikte	6mm	1/4"
Hout - maximale snijdiepte bij 900	80mm	3-1/8˝
Hout - maximale snijdiepte bij 450	55mm	2-1/8˝
Gewicht	38kg	84lb
Dikte spouwmes	1.8mm	.070˝
ZAAGBLAD
Diameter	255mm	10˝
Boring	25.4mm	1˝
Snijbreedte	2mm	.078˝
Tanden	28	28
Maximale snelheid	2750min-1	2750rpm
GELUIDS- EN TRILLINGSGEGEVENS
Geluidsdruk LPA	230-240V - 91.9dB(A) 110V - 90.2dB(A)
Geluidsvermogensniveau LWA	230-240V - 104.5dB(A) 110V - 104.2dB(A)
Onzekerheid K	3dB(A)

ETIKETTEN & SYMBOLEN

Symbool	Beschrijving
V	Volt
A	Ampère
Hz	Hertz
Min-1	Snelheid
~	Wisselstroom
no	Nullastsnelheid
	Veiligheidsbril dragen
	Gehoorbescherming dragen
	Niet aanraken
	Stofbescherming dragen
	Instructies lezen
	Waarschuwing
	CE-certificering
	Afgedankte elektrische en elektronische apparatuur

Gebruik de zaag niet als er waarschuwings- en/of instructie-etiketten ontbreken of beschadigd zijn. Neem contact op met Evolution Power Tools voor vervangende etiketten.

Gebruik alleen originele Evolution-vervangingsbladen. Niet-goedgekeurde bladen kunnen gevaarlijk zijn! Houd de bladen goed vast.
Controleer op vuil voordat u nieuwe bladen installeert en gebruik geen botte of gebroken bladen. Controleer de bladen regelmatig op conditie en slijtage. Beschadigde of versleten bladen moeten onmiddellijk worden vervangen. Loszittende of beschadigde beschermkappen moeten onmiddellijk worden vervangen. Wees voorzichtig met uitwerpende spanen, deze kunnen HEET zijn. Zorg altijd voor een veilige hantering van overtollig materiaal.

TRILLINGSNIVEAU

De aangegeven totale trilwaarde is gemeten volgens een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.

De aangegeven totale trilwaarde kan ook worden gebruikt bij een eerste beoordeling van de blootstelling.

De triluitstoot tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan afwijken van de aangegeven totale waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt. De noodzaak om veiligheidsmaatregelen te identificeren en de bediener te beschermen is gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkingscyclus, zoals de tijden dat het gereedschap is uitgeschakeld, wanneer het stationair draait, naast de triggertijd).

Neem contact op met Evolution Power Tools voor een extra exemplaar van uw handleiding:
VK: +44 (0)114 251 1022
VS: 1-866-EVO-TOOL
WEB: www.evolutionpowertools.com

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Om het risico op elektrische schokken te verminderen, is deze apparatuur voorzien van een goedgekeurd snoer en stekker voor het beoogde land van gebruik. Wijzig het snoer of de stekker op geen enkele manier.

ALGEMENE VEILIGHEIDSREGELS

Lees en begrijp alle instructies voordat u dit product gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.

Bij het gebruik van elektrisch gereedschap moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

Lees al deze instructies voordat u probeert dit product te gebruiken en bewaar deze instructies.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (bekabelde) elektrische gereedschap of op batterijen werkende (draadloze) elektrische gereedschap.

VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

Lees alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR DEZE INSTRUCTIES

1. Veiligheid van het werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige en donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een door een aardlekschakelaar (RCD) beschermde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik veiligheidsuitrusting. Draag altijd een veiligheidsbril. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het in het stopcontact steken van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen wanneer het wordt gebruikt met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk wordt gestart.
   4. Bewaar niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies, het elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrische gereedschap dan voor gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het specifieke type elektrische gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan bedoeld, kan leiden tot een gevaarlijke situatie.
5. Service
   Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur die alleen originele vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap correct wordt gehandhaafd.

GEZONDHEIDSADVIES

Bij het boren, schuren, zagen of slijpen ontstaan stofdeeltjes.
In sommige gevallen kan dit stof, afhankelijk van de materialen waarmee u werkt, bijzonder schadelijk voor u zijn (bijv. lood uit oude glansverf). U wordt geadviseerd om de risico's te overwegen die verbonden zijn aan de materialen waarmee u werkt en om het risico op blootstelling te verminderen.

U moet:

• Werken in een goed geventileerde ruimte.
• Werken met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes te filteren.

VEILIGHEIDSMAATREGELEN VOOR TAFELZAGEN

1. Gebruik geen zaagbladen die beschadigd of vervormd zijn.
2. Vervang het tafelblad/toegangsplaat als deze versleten is.
3. Gebruik alleen bladen zoals aanbevolen in deze handleiding, die voldoen aan EN 847-1. Zorg er bij het vervangen van een zaagblad voor dat de breedte van de groef (zaagsnede) die door het blad wordt gesneden iets groter is dan de dikte van het spouwmes. Ook mag de dikte van het bladlichaam niet groter zijn dan de dikte van het spouwmes.
4. Zorg ervoor dat de selectie van het zaagblad geschikt is voor het te snijden materiaal.
5. Draag indien nodig geschikte persoonlijke beschermingsmiddelen. Dit kan omvatten: Gehoorbescherming om het risico op geïnduceerd gehoorverlies te verminderen. Ademhalingsbescherming om het risico op inademing van schadelijk stof te verminderen. Het dragen van handschoenen bij het hanteren van zaagbladen of ruw materiaal.
6. Zaagbladen moeten, waar mogelijk, in een houder worden gedragen.
7. Voer nooit een bewerking uit uit de vrije hand. Dit betekent dat u alleen uw handen gebruikt om het werkstuk te ondersteunen of te geleiden. Gebruik altijd de geleider of de verstekmeter om het werkstuk te positioneren en te geleiden.

   Vrij uit de hand zagen is een belangrijke oorzaak van ongevallen.
8. Probeer nooit een vastgelopen blad los te maken zonder eerst de zaag uit te schakelen. Schakel de stroom onmiddellijk uit om schade aan de motor te voorkomen.
9. Zorg voor voldoende ondersteuning voor lange of brede werkstukken.
10. Vermijd onhandige handelingen en handposities waarbij een slip ertoe kan leiden dat uw hand in het blad terechtkomt.
11. Gebruik het apparaat niet met een beschadigd snoer of stekker. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.

AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS VOOR TAFELZAGEN

Voordat u uw tafelzaag gebruikt, is het belangrijk dat u deze veiligheidsregels leest en begrijpt. Het niet opvolgen van deze regels kan leiden tot ernstig letsel bij de bediener of schade aan de tafelzaag.

1. Gebruik altijd de bladbeschermer. De bladbeschermer moet altijd bij elke bewerking worden gebruikt.
2. Houd het werkstuk stevig vast. Tegen de verstekmeter of de parallelgeleider.
3. Gebruik altijd een duwstok. Vooral bij het schulpen van smalle stukken.
4. Houd beschermers op hun plaats en in werkende staat. Zorg er altijd voor dat het spouwmes is gemonteerd en correct is afgesteld. Inspecteer het spouwmes regelmatig en vervang het als het versleten is. Gebruik alleen een origineel Evolution-spouwmes, aangezien dit een specifiek onderdeel is voor deze machine.
5. Verwijder verstelsleutels en moersleutels. Maak er een gewoonte van om te controleren of sleutels en verstelsleutels van de machine zijn verwijderd voordat u deze inschakelt.
6. Niet gebruiken in een gevaarlijke omgeving. Gebruik geen elektrisch gereedschap op vochtige of natte plaatsen en stel ze niet bloot aan regen. Houd het werkgebied goed verlicht. Houd de ruimte goed geventileerd.
7. Houd kinderen uit de buurt. Alle kinderen en bezoekers moeten op veilige afstand van het werkgebied worden gehouden.
8. Gebruik geen High Speed Steel (HSS)-bladen. Zorg ervoor dat het juiste blad is geselecteerd voor het te snijden materiaal.
9. De duwstok of het duwblok moet altijd bij de machine worden opgeborgen wanneer deze niet in gebruik is.
10. Sluit de zaag aan op een stofafzuigingsapparaat bij het zagen van hout. De bediener moet worden geïnformeerd over de factoren die de blootstelling aan stof beïnvloeden, bijv. het type materiaal dat wordt gesneden en het belang van lokale afzuiging (opvang of bron) en de juiste afstelling van kappen/schotten/goten.

11. Gebruik het juiste verlengsnoer. Zorg ervoor dat elk verlengsnoer in goede staat verkeert. Zorg er bij het gebruik van een verlengsnoer voor dat u er een gebruikt die zwaar genoeg is om de stroom te geleiden die uw machine zal trekken. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en mogelijke oververhitting.
12. Gebruik altijd een veiligheidsbril. Gebruik ook een gezichtsmasker of stofmasker als de snijbewerking stoffig is. Alledaagse brillen hebben alleen schokbestendige glazen, het zijn GEEN veiligheidsbrillen.
13. Onderhoud gereedschap zorgvuldig. Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
14. Koppel los van de stroomvoorziening vóór onderhoud, reiniging of bij het vervangen van accessoires, zoals bladen.
15. Gebruik aanbevolen accessoires. Gebruik alleen originele Evolution-accessoires.
16. Controleer op beschadigde onderdelen. Vóór verder gebruik van het gereedschap moet een beschermer of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om te bepalen of het correct zal werken en de beoogde functie zal uitvoeren - controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermer of ander onderdeel dat beschadigd is, moet correct worden gerepareerd of vervangen.
17. Houd uw handen uit de buurt van het zaagblad.
18. Reik nooit om het zaagblad heen.
19. Schakel de machine uit en wacht tot het zaagblad tot stilstand is gekomen voordat u de geleider aanpast.
20. Trek of draag het gereedschap nooit aan het netsnoer. Het dragen of trekken van het gereedschap aan het netsnoer kan schade veroorzaken aan de isolatie of de draadverbindingen, wat kan leiden tot elektrische schokken of brand.
21. Gebruik bij het transporteren van de machine een transportmiddel. Gebruik nooit de beschermers voor het hanteren of transporteren.
22. Tijdens het transport moet het bovenste deel van het zaagblad volledig worden neergelaten en bedekt door de beschermer.
23. Alle bedieners die deze machine gebruiken, moeten de instructies lezen en zich vertrouwd maken met de werking van de machine.
24. Laat de zaag nooit draaien en onbeheerd achter. Laat de zaag niet achter voordat de zaag is UITgeschakeld en het blad volledig tot stilstand is gekomen.

GELEVERDE ARTIKELEN

Beschrijving	Hoeveelheid
Gereedschap voor het verwisselen van zaagbladen	3
Verstekgeleider samenstel	1
Klembevestiging samenstel	1
Verstelbare parallelgeleider	2
Duwstok	1
Zaagbladbeschermer	1
Instructiehandleiding	1
TCT multifunctioneel zaagblad (gemonteerd)	1
Spouwmes	1

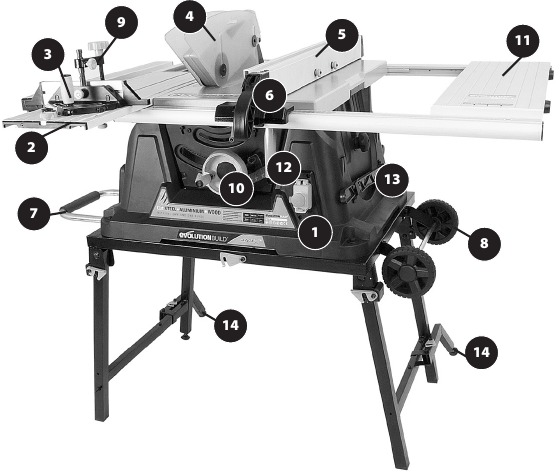

MACHINE-OVERZICHT VAN DE EVOLUTION 255mm (10˝) RAGE TAFELZAAG

Ken uw onderdelen

1. On/Off Switch (Aan/Uit-schakelaar)
2. Sliding Carriage (Schuifwagen)
3. Mitre Gauge (Verstekgeleider)
4. Blade Guard (Zaagbladbeschermer)
5. Rip Fence (Parallelgeleider)
6. Rip Fence Locking Handle (Vergrendelingshendel parallelgeleider)
7. Transportation Handle (Transportgreep)
8. Transportation Wheels (Transportwielen)
9. Hold Down Clamp (Klem)
10. Dual Function Adjustment Handle (Dubbele functie afstelgreep)
11. RH Table Extension (RH-tafelverlengstuk)
12. RH Table Locking Lever (RH-tafelvergrendelingshendel)
13. Push Stick (Duwstok)
14. Rear Cantilever Braces (Achterste cantilever steunen)

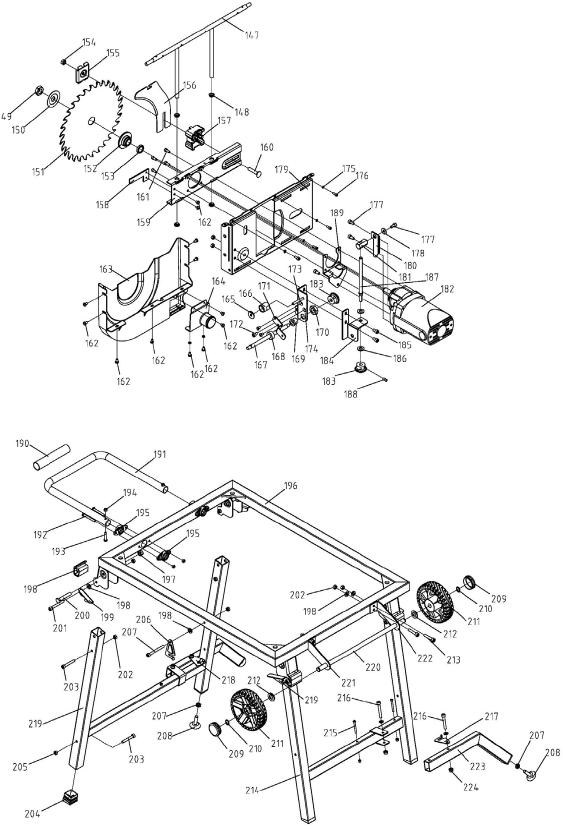

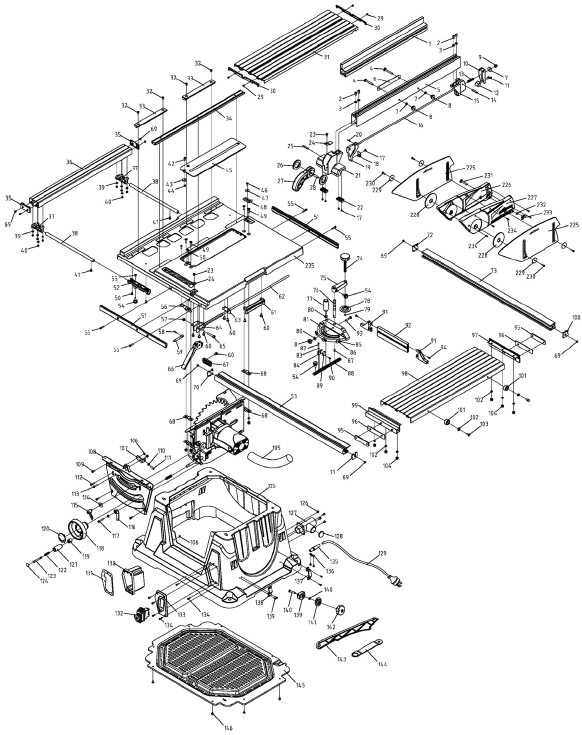

ONDERDELENDIAGRAM

Onderdelendiagrammen zijn ook te vinden op www.evolutionpowertools.com

MONTAGE & BEDIENING

Opmerking: Enige lichte montage is vereist om deze machine klaar te maken voor gebruik. Raadpleeg de Onderdelenschema.
Sommige van de volgende taken kunnen worden uitgevoerd terwijl de machine nog in de verpakking zit, indien gewenst.

Sluit deze machine niet aan op een stroomvoorziening voordat de montage is voltooid en er een grondige veiligheidscontrole van de machine en al haar systemen is uitgevoerd.

Controleer of alle inhoud (zoals vermeld in deze handleiding) aanwezig is.

Volg deze instructies als de pootset en de plastic onderste veiligheidskap aan de machine zijn bevestigd.

• Lees en begrijp deze instructies.
• Controleer visueel de binnenkant van de machinebehuizing om eventuele polystyreen transportverpakking te vinden. Dit polystyreen is aanwezig om de interne componenten van de machine te beschermen tijdens verzending. Het is niet nodig voor de werking en moet worden verwijderd voordat de machine kan worden gebruikt.
• Verwijder 6 van de 8 kruiskopschroeven waarmee de onderste plastic veiligheidskap aan de behuizing van de machine is bevestigd. De 2 schroeven die zich onder de schuiftransporthendel bevinden, kunnen op hun plaats blijven.
• Maak de kap voorzichtig omhoog om toegang te krijgen tot de binnenkant van de machine.
• Reik naar binnen en verwijder eventuele aanwezige transportverpakking.
• Plaats de onderste plastic veiligheidskap terug en vervang de 6 kruiskopschroeven.
• Haal de machine uit de verpakking.

Deze machine is zwaar. Roep bekwame hulp in bij het uitpakken van deze machine.

De poten uitklappen

De poten worden onder de hoofdbehuizing van de machine opgeborgen.

• Maak de bevestigingshaak aan de voorkant van de machine los.
• Zwenk de poten naar buiten
• Zet de poten vast door de veiligheidshaak over de uitstekende metalen schroef te haken.
• Haak de 2 achterste cantileversteunen los en klap ze uit en haak ze weer in hun werkpositie.(Afb. 1)

  AFB. 1

Opmerking: De cantileversteunen en een van de hoofdpoten hebben een verstelbare voet die in- of uitgeschroefd kan worden om maximale stabiliteit voor de machine te verkrijgen, vooral op oneffen oppervlakken.

Het spouwmes plaatsen

Zorg ervoor dat deze procedure alleen wordt uitgevoerd wanneer de machine is losgekoppeld van de netvoeding.

Het spouwmes is een zeer belangrijk onderdeel en moet correct worden gemonteerd. Het spouwmes heeft twee functies:

• Het voorkomt dat het werkstuk vast komt te zitten wanneer het door het zaagblad gaat.
• Het biedt een geschikt aansluitpunt voor de zaagbladbeschermer.

Het spouwmes plaatsen:

• Verwijder het tafelinzetstuk door de bevestigingsschroef (Afb. 2) ca. 1/4 slag te draaien. Til het tafelinzetstuk op en schuif het van de tafel.

  AFB. 2
• Zet het zaagblad in de hoogste stand. (zie Bediening 2)
• Draai de bevestigingsbout van het spouwmes enkele slagen los.
• Schuif het spouwmes (het is voor het gemak voorzien van een sleuf) tussen de bevestigingsplaat en het montageblok.(Afb. 3)

  AFB. 3
  Zorg ervoor dat de uitstekende nokken van de montageblokken in de sleuf van het spouwmes grijpen.
• Stel het spouwmes zo af dat het zich tussen 3 - 5 mm van het zaagblad bevindt. (Afb. 4)

  AFB. 4
• Draai de bevestigingsbout vast wanneer de juiste uitlijning is bereikt.
• Controleer of het zaagblad vrij draait en de tanden zich binnen 3-5 mm van het spouwmes bevinden.
• Plaats het tafelinzetstuk terug.

De parallelgeleider

Deze machine heeft een tweedelige (2) parallelgeleider.
De voorplaat van de parallelgeleider moet aan de parallelgeleider worden bevestigd.

• Draai de twee duimmoeren aan de rechterkant van de parallelgeleider los.
• Schuif de voorplaat van de parallelgeleider op de parallelgeleider.(Afb. 5)

  AFB. 5
• Draai de twee duimmoeren vast.

De gemonteerde parallelgeleider aan de machine bevestigen:

• Haak de achterkant van de parallelgeleidergeleiding over de achterste parallelgeleiderrail. (Afb. 6A)

  AFB. 6A
• Plaats met de hendel in de bovenste positie de voorkant van de parallelgeleider over de voorste parallelgeleiderrail.(Afb. 6B) Duw de hendel omlaag om de parallelgeleider op zijn plaats te vergrendelen.

  AFB. 6B

De verstekgeleider

• De verstekgeleider heeft een verstelbare voorplaat.
• Steek de pilaar van de neerhouder in de opening in het hoofdgedeelte van de verstekgeleider.
• Zorg ervoor dat het gat in de pilaar is uitgelijnd met het gat in het verticale vlak van de verstekgeleider. (Afb. 7)

  AFB. 7
• Bevestig de voorplaat aan de verstekgeleider door de bevestigingsschroef door het verticale vlak van de verstekgeleider en het gat in de pilaar te schuiven.
• Bevestig de borgmoer aan de bevestigingsschroef.
• De verstekgeleider wordt gebruikt aan de linkerzijde van de tafel en loopt in een omgekeerde T-sleuf in het tafelblad.

Zaagbladbeschermer

Een volledig zijdelings afgeschermde zaagbladbeschermer wordt bij deze machine geleverd. Deze beschermer moet aan het spouwmes van het zaagblad worden bevestigd en de machine mag nooit worden gebruikt zonder deze beschermer op zijn plaats.

Opmerking: Het enkele gat nabij de bovenrand van het spouwmes dient als bevestigingspunt voor de zaagbladbeschermer.

De machine moet worden losgekoppeld van de netvoeding bij het installeren van de zaagbladbeschermer.

De zaagbladbeschermer bevestigen:

• Zet het zaagblad op zijn volledige hoogte (zie Bediening 2) om het spouwmes volledig zichtbaar te maken.
• Verwijder de positioneringsbout, ring en vleugelmoer van de zaagbladbeschermerassemblage.
• Bied de zaagbladbeschermer aan op het spouwmes en zorg ervoor dat het gat door de zaagbladbeschermerassemblage is uitgelijnd met het gat in het spouwmes. (Afb. 8)

  AFB. 8
• De positioneringsbout moet door de zaagbladbeschermerassemblage en het gat in het spouwmes worden gestoken en de ring en vleugelmoer aan één kant worden bevestigd. De zaagbladbeschermer moet gemakkelijk en soepel op het spouwmes kunnen bewegen, dus draai deze vleugelmoer niet te strak aan.
• Controleer de werking van de zaagbladbeschermer. Zorg ervoor dat deze efficiënt werkt en het zaagblad volledig bedekt aan de zijkanten en de kroon.
• Laat het zaagblad iets zakken en controleer de werking van de zaagbladbeschermer opnieuw.
• Wanneer u tevreden bent dat de zaagbladbeschermer werkt over het hele hoogteverstelbereik van het zaagblad, controleer dan of de beschermer even goed werkt met het zaagblad in een schuine hoek.(Afb. 9)

  AFB. 9
• Controleer of de zaagbladbeschermer en de zijafdekkingen contact maken met het tafelblad wanneer het zaagblad volledig is neergelaten.

Uw tafelzaag transporteren

Deze machine is zwaar. Roep bekwame hulp in wanneer u deze machine moet transporteren.

1. Zorg ervoor dat de machine is losgekoppeld van de stroomvoorziening en dat het netsnoer veilig op de machine is opgeborgen.
2. Laat het zaagblad volledig in de machine zakken, zodat de onderkant van de zaagbladbeschermer plat op de machinetafel ligt.
   1. Verwijder en bewaar veilig alle accessoires, bijvoorbeeld verstekgeleider, duwstok, parallelgeleider enz. die niet aan de machine zijn bevestigd.
   2. Maak de poten los en klap ze en de cantileversteunen omhoog in de basis en zet ze vast met de vergrendelingshaken. Bekwame hulp is handig bij het proberen hiervan en bij het laten zakken van de zaag op de grond.
   3. Trek de transporthendel uit, die zich aan de andere kant van de zaag bevindt dan de transportwielen.
   4. Til de hendel op en laat de geïntegreerde transportwielen van de machine de grond raken. (Afb. 10)

      AFB. 10
   5. Verplaats de machine naar de nieuwe locatie.
   6. Stel de machine opnieuw in bedrijf en bevestig de accessoires opnieuw.

BEDIENINGSELEMENTEN

AAN/UIT-veiligheidsschakelaar

Controleer voordat u de AAN/UIT-schakelaar bedient of de bladbeschermer correct is geïnstalleerd en goed werkt.

Om de machine te starten, drukt u op het lipje aan de linkerzijde van de rode veiligheidsknop en tilt u deze op, en tilt u de schakelaar afdekplaat omhoog om de aan- en uitknoppen te onthullen. Druk op de 'ON' (AAN)-knop om de machine te starten en op de 'OFF' (UIT)-knop om de machine te stoppen. (Fig. 11)

AFB. 11

Start de machine nooit voordat alle veiligheidscontroles en -procedures zijn uitgevoerd.

Het blad omhoog/omlaag brengen

Breng alleen aanpassingen aan de machine aan wanneer de machine is uitgeschakeld en het blad stilstaat.

Opmerking: Deze machine is uitgerust met een inklapbaar handwiel met dubbele functie. In de 'normale' (buitenste) stand wordt het handwiel gebruikt om het blad omhoog of omlaag te brengen. Wanneer het handwiel tegen de voorspanningsveer wordt ingedrukt, grijpt het in de gebogen tandheugel die in de hoofdbehuizing van de machine is verwerkt. Hierdoor kan het handwiel worden gebruikt om de kantel-/schuine hoek van het blad aan te passen.

Om het blad omhoog of omlaag te brengen:

• Zorg ervoor dat het handwiel in de 'normale' stand staat.
• Draai met de klok mee om het blad te laten zakken.(Fig. 12)

  AFB. 12
• Draai tegen de klok in om het blad omhoog te brengen.

Het blad kantelen

Het blad kan tot 45⁰ naar links worden gekanteld.

• Draai de kantelvergrendelingsschroef los (Fig. 13) door de kantelvergrendelingshendel te draaien.

  AFB. 13
• Duw het handwiel tegen de voorspanningsveer in totdat het in de kantelheugel grijpt.
• Gebruik het handwiel om de gewenste hoek in te stellen. Achter het handwiel bevindt zich een hoekmeter om het instellen te vergemakkelijken
• Draai de kantelvergrendelingsschroef vast wanneer de gewenste hoek is bereikt.
• Laat het handwiel terugkeren naar de 'normale' stand.

Opmerking: De kantelvergrendelingshendel is veerbelast en verstelbaar. Hierdoor kan de hendel op de vergrendelingsschroef worden verplaatst.

• Trek de hendel uit en verplaats deze naar de gewenste positie.
• Laat de hendel los en laat de veer de hendel weer op zijn plaats zetten.

Het kan nodig zijn de hendel te verplaatsen om te voorkomen dat het handwiel van de machine vastloopt wanneer het blad is gekanteld.

Parallelgeleider

Deze machine is uitgerust met een tweedelige parallelgeleider. We raden aan om de parallelgeleider normaal gesproken in combinatie met het verstelbare voorstuk te gebruiken.

De parallelgeleider moet aan de rechterkant van het blad worden geplaatst en wordt vergrendeld met behulp van de vergrendelingshendel. Duw omlaag om te vergrendelen en trek omhoog om te ontgrendelen.

Gebruik bij het verplaatsen van de parallelgeleider het middelpunt van de geleider om de geleider naar de gewenste positie te duwen of te trekken.

(Fig. 14) Het gebruik van het middelpunt bevordert de nauwkeurigheid en snelheid van het instellen. Het klemsysteem is ontworpen om de geleider correct uit te lijnen wanneer de vergrendelingshendel omlaag wordt geduwd.

AFB. 14

Controleer de uitlijning door aan beide zijden van de geleider te kijken naar een van de 'lijnen' die over de tafel lopen.
Als een verkeerde uitlijning wordt vermoed, kan de druk die door de vergrendelingshendel van de parallelgeleider wordt uitgeoefend de oorzaak zijn.

Om de druk van de vergrendelingshendel aan te passen:

• Zorg ervoor dat de vergrendelingshendel in de ontgrendelde stand staat.
• Draai de moer voor het aanpassen van de klemkracht (Fig. 15) één vlak met de klok mee of tegen de klok in.

  AFB. 15
• Controleer de werking en uitlijning van de parallelgeleider opnieuw.
• Ga door met het aanpassen van de moer totdat de werking van de parallelgeleider naar tevredenheid is en de uitlijning en klemming altijd worden bereikt, waar de geleider zich ook bevindt.

Opmerking: De parallelgeleider is voorzien van een 'transparant venster' met een referentielijn om het aflezen van de meetschaal op de geleiderail te vergemakkelijken. (Fig. 16)

AFB. 16

Het is mogelijk het voorstuk van de parallelgeleider naar voren en naar achteren te verstellen. Draai de twee vleugelmoeren los en schuif de aluminium
Geleider van het voorstuk naar de gewenste positie. Draai de vleugelmoeren goed vast.

Opmerking: We raden aan om het voorstuk van de parallelgeleider normaal gesproken zo af te stellen dat de achterkant van het voorstuk gelijk ligt met de achterkant van het blad waar het uit de tafel komt. Dit zorgt voor speling voor het werkstuk wanneer het langs het blad gaat.

Het voorstuk van de parallelgeleider heeft een 'Hi'- en een 'Lo'-stand. De 'Lo'-stand kan erg handig zijn bij het snijden van dun plaatmateriaal, omdat het de bediener een beter zicht geeft op het werkstuk terwijl het door het blad gaat. (Fig. 17)

AFB. 17

Om het voorstuk van de parallelgeleider te verplaatsen:

• Draai de twee vleugelmoeren aan de rechterkant van de parallelgeleider los.
• Schuif de extrusie van het voorstuk van de parallelgeleider eruit.
• Bevestig de extrusie van het voorstuk van de parallelgeleider opnieuw in de 'Lo'-stand.
• Pas naar wens aan en draai de twee vleugelmoeren vast.
• Keer terug naar de normale 'Hi'-stand wanneer het snijden is voltooid.

Verstekgeleider

De verstekgeleider wordt gebruikt aan de linkerzijde van de tafel en loopt in een omgekeerde T-sleuf in het tafelblad van de schuifwagen.

Draai de verticale hendel tegen de klok in om de verstekgeleider te ontgrendelen en pas aan op de vereiste verstekhoek. Draai de hendel met de klok mee om de verstekgeleider in de gekozen hoek te vergrendelen.

Opmerking: We raden aan om de vergrendelingsschroef van de verstekgeleider (Fig. 18) te verwijderen en veilig buiten de machine op te bergen voor toekomstig gebruik wanneer de verstekgeleider wordt gebruikt met de schuifwagen in de 'vergrendelde' positie.

AFB. 18

We raden verder aan om de neerhouder van de verstekgeleider te verwijderen en veilig op te bergen wanneer de machine wordt gebruikt met de schuifwagen in de 'vergrendelde' positie.

Opmerking: De geëxtrudeerde aluminium voorplaat van de verstekgeleider moet zo worden afgesteld dat deze zich dicht bij de bladbeschermer bevindt, maar deze niet raakt. Stel af door de vingermoer los te draaien en de voorplaat naar de gewenste positie te schuiven. Draai de duim stevig vast

moer. (Fig. 19)

AFB. 19

De verstekgeleider kan worden ingesteld op elke hoek tussen 60⁰ links en 60⁰ rechts.
Snelle indexposities zijn in het ontwerp opgenomen voor 90⁰, 45⁰ L en 45⁰ R.

Om de snelle indexfunctie te gebruiken:

• 90⁰ - Zorg ervoor dat de 'stopplaat' in de onderste stand staat en dat de 90⁰-indexschroef tegen de rechterkant ervan rust. (Fig. 20)

  AFB. 20
• 45⁰ L - Open de 'stopplaat' door deze omhoog te draaien. Draai de verticale vergrendelingshendel los en draai de verstekgeleider zo dat de 45⁰ L-indexschroef net door de 'stopplaat' gaat. Sluit de 'stopplaat' en breng de 45⁰ L-indexschroef tegen de rechterkant van de gesloten 'stopplaat'. Draai de hendel vast
• 45⁰ R - Open de 'stopplaat' door deze omhoog te draaien. Draai de verticale vergrendelingshendel los en draai de verstekgeleider zo dat de 90⁰-indexschroef door de 'stopplaat' gaat.
• Sluit de 'stopplaat' en breng de 45⁰ R-indexschroef tegen de rechterkant van de 'stopplaat'.

Opmerking: Elke snelle indexschroef is in de fabriek ingesteld voor hoeknauwkeurigheid. Alle indexschroeven kunnen indien nodig worden aangepast.

De 'stopplaat' moet gemakkelijk draaien. Het is belangrijk dat de ponsflens op de plaat (Fig. 21) die voorkomt dat deze te ver wordt gedraaid en mogelijk de 'T'-sleuf raakt, wordt gecontroleerd en aangepast.

AFB. 21

Om de 'stopplaat' te controleren en aan te passen:

• Draai de 'stopplaat' naar voren.
• Controleer visueel of de ponsflens op de plastic indexwijzer rust en overdraaien voorkomt.
• Pas indien nodig de bevestigingsschroef van de 'stopplaat' aan zodat de plaat gemakkelijk beweegt en de flens altijd op de plastic indexwijzer rust, maar er niet langs kan glijden. (Fig. 22)

  AFB. 22

Indexschroef controleren en afstellen
Om de nauwkeurigheid van de hoekinstellingen te controleren, heeft de bediener een machinistenwinkelhaak en een 45⁰ winkelhaak nodig. (Niet meegeleverd)

Voer deze procedures alleen uit als de machine is losgekoppeld van de netspanning.

Om de 90⁰-instelling te controleren (Fig. 23)

AFB. 23
(Bladbeschermer verwijderd voor de duidelijkheid)

• Breng het blad naar de maximale hoogte.
• Plaats de machinistenwinkelhaak op de machinetafel met één been nauwkeurig tegen het lichaam van het zaagblad.
• Controleer of de verstekgeleider is ingesteld op 90⁰.
• Schuif de verstekgeleider in de 'T'-sleuf en schuif deze omhoog naar het andere been van de machinistenwinkelhaak.
• De voorplaat van de verstekgeleider moet precies overeenkomen met de machinistenwinkelhaak.

Als aanpassing vereist is:

• Draai de borgmoer van de indexschroef los. (Fig. 24)

  AFB. 24
• Draai de indexschroef met de klok mee of tegen de klok in totdat een precieze uitlijning met de machinistenwinkelhaak is bereikt.
• Draai de borgmoer weer vast.

Om de 45⁰-instellingen te controleren

• Breng het blad naar de maximale hoogte.
• Plaats de 45⁰-winkelhaak op de machinetafel met één vlak nauwkeurig tegen het lichaam van het zaagblad. (Fig. 25)

  AFB. 25
  (Bladbeschermer verwijderd voor de duidelijkheid)
• Controleer of de verstekgeleider is ingesteld op een van de 45⁰-instellingen.
• Schuif de verstekgeleider in de 'T'-sleuf en schuif deze omhoog naar de rand van de 45⁰-winkelhaak.
• De voorplaat van de verstekgeleider moet precies overeenkomen met de rand van de 45⁰-winkelhaak.

Als aanpassing vereist is, volgt u de instructies voor het instellen van de 900-instelling.

Multifunctioneel tafelblad

Deze tafelzaag is uitgerust met een veelzijdig tafelblad met verschillende aanpassingsmogelijkheden die zijn ontworpen om de efficiëntie en veiligheid van de bediener te bevorderen.

Tafelverlengingen
De tafel kan worden verlengd naar de rechter- en linkerzijde om indien nodig extra ondersteuning te bieden voor het werkstuk. Beide zijden van de tafel kunnen tegelijkertijd worden verlengd, of slechts één zijde tegelijk, afhankelijk van de operationele vereisten.

Om de tafel naar de rechterzijde te verlengen:

• Trek de vergrendelingshendel van de tafelverlenging omhoog die zich net boven de AAN/UIT-schakelaar van de machine bevindt. (Fig. 26)

  AFB. 26
• Klap de tafelverlenging uit om de vereiste ondersteuning voor het werkstuk te bieden.
• Duw de vergrendelingshendel omlaag om de tafel in de vereiste positie te vergrendelen.
• Bevestig de parallelgeleider opnieuw en/of pas deze aan indien nodig.
• Wanneer het snijden is voltooid, zet u de tafel terug in de oorspronkelijke instelling.

Opmerking: De geleiderail zal 'meereizen' met de rechter tafelverlenging wanneer deze wordt uitgeklapt. Een venster met een referentie-indexlijn is ingebouwd in de voorkant van de tafel om het instellen te vergemakkelijken. (Fig. 27)

AFB. 27

Om de tafel naar de linkerzijde te verlengen:

• Draai de twee vergrendelingsknoppen los (één aan de voor- en één aan de achterkant van de machine) onder de linkerzijde van de tafel van de machine.(Fig. 28)

  AFB. 28
• Klap de tafelverlenging uit.
• Draai de vergrendelingsknoppen vast.
• Wanneer het snijden is voltooid, zet u de tafel terug in de oorspronkelijke instelling.

Schuifwagensysteem
Deze machine is uitgerust met een schuifwagen aan de linkerzijde van het blad. Deze functie kan vooral handig zijn bij het dwars zagen van klein sectiemateriaal zoals metalen kokerprofielen of extrusies enz.
De schuifwagen moet altijd worden gebruikt met de verstekgeleider vergrendeld in de gewenste positie.
Materiaal kan op de schuifwagen worden geklemd met behulp van de verstekgeleider met de neerhouder, waardoor de bediener meer controle en veiligheid heeft.
Het schuifwagensysteem kan ook erg handig zijn (in combinatie met een vergrendelde verstekgeleider) voor repetitief dwars zagen.

Om de schuifwagen los te maken

De machine moet zijn uitgeschakeld, het blad moet stilstaan en de schakelaar afdekplaat moet in de gesloten (veilige) positie staan wanneer er aanpassingen enz. aan de machine of het werkstuk worden gemaakt.

De vergrendelingsgrendel van de schuifwagen bevindt zich aan de achterkant van de machinetafel en iets aan de linkerzijde van het blad. (Fig. 29)

AFB. 29

• Schuif de grendel naar rechts om de wagen te ontgrendelen en trek de wagen naar voren.
• Wanneer de werkzaamheden zijn voltooid, zet u de wagen terug in de oorspronkelijke positie en schuift u de vergrendelingsgrendel naar links om de wagen te vergrendelen.
• Controleer of de wagen is vergrendeld in de 'vergrendelde' positie.

BASISOPERATIES MET DE TAFELZAAG

Multifunctioneel zaagblad

De Rage 5 is uitgerust met een multifunctioneel TCT-zaagblad waarmee veel materialen kunnen worden gezaagd. We raden aan om altijd een stofafzuigsysteem op de stofafzuigpoort aan te sluiten (Afb. 30) bij het zagen van hout of houten producten om te voorkomen dat er zaagsel ophoopt in de onderste zaagbladbeschermer.

AFB. 30

Bij het vervangen van het zaagblad (zie Onderhoud) moet de bediener visueel controleren op stofophoping in de onderste zaagbladbeschermer. Nadat het zaagblad is verwijderd, kan eventueel achtergebleven stof worden weggezogen met een stofzuiger met een geschikt spleetmondstuk. Het zaagblad kan dan opnieuw worden geïnstalleerd.

Metalen materialen mogen niet worden gezaagd als het vermoeden bestaat dat er zaagsel is achtergebleven in de onderste zaagbladbeschermer. De machine moet worden losgekoppeld van de stroomvoorziening en de tafelinsert moet worden verwijderd (zie 'Montage "Het spouwmes plaatsen" & "De verstekgeleider" Afb. 2 & 8 ) zodat een visuele controle kan worden uitgevoerd. (Afb. 31) Als er sprake is van zaagselophoping, verwijder dan dit zaagsel voordat u met metaalzaagwerkzaamheden begint.

AFB. 31

Probeer nooit uit de vrije hand te zagen met deze machine. Gebruik altijd de juiste geleider of aanslag om de kans op het vastlopen van het zaagblad en terugslag te minimaliseren.

We raden aan om het zaagblad ongeveer 3 mm door het te zagen materiaal te laten steken. Pas de hoogte van het zaagblad aan zoals eerder beschreven. Deze machine is niet geschikt voor het zagen van sponningen of gestopte groeven.

Er moet een stofafzuiginrichting op de stofafzuigpoort aan de achterkant van de machine worden aangesloten. (Afb. 30)

Dwarszagen

Stel de verstekgeleider in op 90⁰ en draai vast met de verticale handgreep. Plaats deze in de 'T'-sleuf en pas de verstekplaat aan zoals eerder beschreven. Plaats het te zagen materiaal tegen de verstekplaat. Schakel de zaag in en laat deze op volle snelheid komen voordat u de verstekgeleider en het werkstuk naar de achterkant van de tafel schuift om de zaagsnede te maken. (Afb. 32)

AFB. 32

Verstek dwarszagen

Verstek dwarszagen is het zagen van het materiaal in een andere hoek dan 90⁰. Stel de verstekgeleider in op de gewenste hoek, draai vast en ga te werk zoals bij dwarszagen hierboven. (Afb. 33)

AFB. 33

Schuin dwarszagen

Schuin dwarszagen is hetzelfde als dwarszagen, maar dan met het zaagblad in een hoek gekanteld. Kantel het zaagblad in de gewenste hoek zoals eerder beschreven en zorg ervoor dat het op zijn plaats is vergrendeld. Stel de verstekgeleider in op 90⁰ en pas de voorplaat zo aan dat deze het zaagblad niet raakt of hindert wanneer het passeert. Plaats het materiaal tegen de verstekgeleider en maak de zaagsnede. (Afb. 34)

AFB. 34

Samengesteld verstek zagen

Samengesteld verstek zagen is een combinatie van verstek zagen en schuin dwarszagen.
Stel de verstekgeleider en het zaagblad in op de gewenste hoeken.
Vergrendel beide op hun plaats.
Controleer of de verstekgeleider het zaagblad passeert zonder te hinderen. Pas de verstekplaat indien nodig aan. Plaats het materiaal tegen de verstekgeleider en maak de zaagsnede. (Afb. 35)

AFB. 35

Repetitief dwarszagen

Repetitief zagen is het zagen van een aantal stukken op dezelfde lengte zonder elk stuk te hoeven aftekenen.

Opmerking: Repetitief dwarszagen wordt uitgevoerd met de verstekgeleider aan de LH-zijde van de machine en de parallelaanslag aan de RH-zijde van de machine.

De parallelaanslag kan alleen als lengteaanslag worden gebruikt als deze correct is ingesteld en afgesteld.

Om de parallelaanslag als lengteaanslag te gebruiken, lijnt u de achterkant van de verstelbare aanslagplaat uit met de achterkant van het zaagblad en stelt u de vereiste afstand tot het zaagblad in. Dit zorgt voor speling voor het materiaal wanneer het door het zaagblad gaat. (Afb. 36)

AFB. 36

• Controleer of de parallelaanslag op de vereiste afstand is ingesteld en evenwijdig aan het zaagblad loopt.
• Plaats het te zagen materiaal tegen de verstekgeleider en de parallelaanslagplaat.
• Houd het materiaal en de verstekgeleider met uw linkerhand vast.
• Duw het werkstuk voorzichtig door de zaag. Gebruik een duwstok in uw rechterhand om het werkstuk aan de RH-zijde van het zaagblad te geleiden.

Opmerking: Als het schuifsledesysteem wordt gebruikt voor repetitief dwarszagen, moet de verstekgeleider aan de slede worden bevestigd. We raden aan om de verstekgeleider in de daarvoor bestemde positie aan de voorkant van de slede te bevestigen, waar de borgschroef in een gat in het schuiflichaam grijpt.

Langszagen

Langszagen is het zagen in de lengte van een stuk materiaal in plaats van er dwars op. Langszagen moet altijd worden gedaan met de parallelaanslagplaat ingesteld op de gewenste breedte en aan de RH-zijde van de machinetafel.
De verstekgeleider is niet vereist voor deze bewerking en moet veilig van de machine worden opgeborgen voor toekomstig gebruik.

Opmerking: Controleer of de parallelaanslag is vergrendeld en evenwijdig aan het zaagblad loopt.
Controleer of het spouwmes correct is uitgelijnd met het zaagblad.

Bij het langszagen van materiaal met een kleine doorsnede moet een duwstok worden gebruikt om de laatste 300 mm van het materiaal langs het zaagblad te voeren/geleiden. Er moet altijd een duwstok worden gebruikt bij het maken van zaagsneden van minder dan 300 mm.

Gebruik bij het langszagen van lange planken of grote panelen altijd een externe werkstukondersteuning of schakel getrainde bekwame hulp in.
Voer het werkstuk door de zaag en houd het tegen de parallelaanslag. Gebruik een gelijkmatige, constante druk en gebruik indien nodig een duwstok. (Afb. 37)

AFB. 37

Wanneer de zaagbreedte groter is dan 300 mm en met zorg, kunnen beide handen worden gebruikt om het materiaal door de zaag te geleiden/voeren. De linkerhand van de bediener bevindt zich aan de LH-zijde van het zaagblad. De rechterhand van de bediener bevindt zich dicht bij de parallelaanslag aan de RH-zijde van het zaagblad. Handen mogen nooit in lijn met het zaagblad zijn.

Schuin langszagen

Gebruik bij het schuin langszagen van materiaal van 150 mm of smaller alleen de parallelaanslag aan de RH-zijde van het zaagblad.

Het schuifsledesysteem gebruiken

Alle 'instel'-werkzaamheden moeten worden uitgevoerd met de machine uitgeschakeld, het zaagblad stilstaand en de schakelaardeksel in de gesloten (veilige) positie.

Ontgrendel de slede door de tafelvergrendeling (aan de achterkant van de tafel en net links van het zaagblad) naar de ontgrendelde positie te schuiven.

• Stel de verstekgeleider in op de vereiste hoek en vergrendel deze met de verticale vergrendelingshendel.
• Schuif de verstekgeleider in de omgekeerde 'T'-sleuf en vergrendel deze op de vereiste plaats door aan de vergrendelingsknop te draaien.

Opmerking: Hoewel de verstekgeleider in elke gewenste positie langs de 'T'-sleuf kan worden vergrendeld, heeft deze een speciale positie aan de voorkant van de slede, waar de borgschroef in een gat in het schuiflichaam grijpt. (Afb. 38)

AFB. 38

• Installeer de neerhouder indien nodig op de pilaar die in het hoofdgedeelte van de verstekgeleiders is gemonteerd.(Afb. 39) Draai vast in de vereiste positie met behulp van de borgschroef.

  AFB. 39
• Plaats het werkstuk in de vereiste positie en tegen de verstekplaat.
• Klem het werkstuk op de schuifslede door de neerhouder in de beste positie af te stellen en de verticale borgschroef vast te draaien met behulp van de grote knop. (Afb. 40)

  AFB. 40
• De verstekgeleider heeft zijn eigen borgschroef om hem aan de schuifslede te vergrendelen, maar bij gebruik met de neerhouder wordt extra beveiliging verkregen. Controleer de integriteit van de installatie.

Opmerking: We raden aan om de bovenstaande installatieprocedure te voltooien met de schuifslede uit de machinetafel getrokken, zodat de bediener de ruimte heeft om metingen uit te voeren, zaaglijnen te bevestigen, enz.

Wanneer u er zeker van bent dat alle aanpassingen en zaaglijnposities enz. correct zijn en alle stelschroeven stevig zijn vastgedraaid, opent u de aan/uit-schakelaar afdekplaat.

Start de machine en duw de schuifslede (met behulp van de verstekgeleider) naar de achterkant van de tafel om de zaagsnede te maken.

Zorg ervoor dat de machine is losgekoppeld van de netvoeding voordat u onderhoudswerkzaamheden of aanpassingen uitvoert.

HET ZAAGBLAD VERVANGEN

Opmerking: We raden aan dat de bediener beschermende handschoenen draagt bij het hanteren of vervangen van het zaagblad van de machine.

1. Koppel de machine los van de stroomvoorziening
2. Verwijder de zaagbladbeschermer. (Zie Montage "De verstekgeleider")
3. Verwijder de tafelinsert door de bevestigingsschroef te draaien
4. Ongeveer 1/4 draai. Til de insert uit de tafel en schuif deze eruit en berg hem veilig op voor toekomstig gebruik.
5. Zet het zaagblad in de hoogste stand.
6. Gebruik de twee meegeleverde gereedschappen voor het vervangen van het zaagblad. Eén om de motoras vast te houden en de andere om de asmoer los te draaien. (Afb. 41)

   AFB. 41
7. Verwijder de moer, de buitenste flens en het zaagblad.
8. Plaats het nieuwe zaagblad. Zorg ervoor dat de tanden naar de voorkant van de zaag wijzen en dat de pijl op het zaagblad in lijn is met de motorrichting.
9. Plaats de buitenste flens en de moer terug en draai ze stevig vast met de meegeleverde sleutels. Controleer of beide zaagbladflenzen in contact staan met het zaagblad.
10. Plaats de tafelinsert en de bevestigingsschroef terug. Zorg ervoor dat de bevestigingsschroef correct is geplaatst.
11. Plaats de zaagbladbeschermer terug en controleer alle operationele functies van het zaagblad en het beschermingssysteem.
12. Sluit de machine pas aan op de netvoeding nadat een volledige veiligheidscontrole van de machine is uitgevoerd.

Reinigen
Na elk gebruik moet de machine worden gereinigd. Verwijder al het zaagsel enz. van de zichtbare delen van de machine met een stofzuiger. Er kan ook een stofzuiger worden aangesloten op de stofafzuigpoort van de machine aan de achterkant van de machine. Dit zou vuil uit de binnenkant van de machine moeten verwijderen. Gebruik nooit oplosmiddelen

om plastic onderdelen te reinigen, omdat oplosmiddelen deze kunnen beschadigen. Reinig alleen met een zachte, zeer licht vochtige doek.

Spouwmes
Het spouwmes is een zeer belangrijk onderdeel en moet correct uitgelijnd en afgesteld worden gemonteerd. Het spouwmes voorkomt dat het werkstuk vast komt te zitten wanneer het door het zaagblad gaat.
Inspecteer het spouwmes regelmatig en vervang het als het versleten of beschadigd is.

ONDERHOUD

Opmerking: Gebruik alleen een origineel Evolution spouwmes, omdat dit een specifiek onderdeel voor deze machine is. Niet-originele onderdelen kunnen gevaarlijk zijn. Neem bij twijfel contact op met de helpdesk.

Duwstok
Een plastic duwstok wordt bij de machine geleverd en heeft zijn eigen speciale opbergbeugels aan de rechterkant van de hoofdkast van de machine. (Fig. 42) Bewaar de duwstok op de machine wanneer deze niet in gebruik is.

AFB. 42

Opmerking: Als de duwstok beschadigd raakt, moet deze worden vervangen. Als de gebruiker zijn eigen duwstok maakt, raden we aan dat deze hetzelfde patroon volgt als de meegeleverde. Vervangende duwstokken zijn verkrijgbaar bij Evolution Power Tools.

Zaagbladopslag

Aan de rechterkant van de machine is een zaagbladopslag beschikbaar. (Fig. 43) Draai de centrale handmoer los en plaats alle reservezaagbladen op de metalen flens van ø25,4 mm. Zet de zaagbladen vast met de centrale handmoer.

AFB. 43

GIDS VOOR PROBLEEMOPLOSSING

CONDITIE	MOGELIJKE OORZAAK	ACTIE
Machine start niet.	Stekker verwijderd uit stopcontact of stopcontact niet 'aan' geschakeld.	Plaats de stekker terug en/of schakel het stopcontact 'aan'.
Schuifslede beweegt niet.	Vergrendelingspal van de schuifslede nog volledig of gedeeltelijk ingeschakeld.	Zorg ervoor dat de slede Vergrendelingspal volledig is uitgeschakeld door deze volledig naar rechts te schuiven.
De linker tafelverlenging kan niet worden uitgeklapt.	Een of beide (meestal de achterste) vergrendelknoppen onder de tafel zijn niet losgemaakt.	Zorg ervoor dat beide vergrendelknoppen voldoende zijn losgemaakt. Klap de tafelverlenging uit en draai beide vergrendelknoppen onder de tafel weer vast.
Zaagblad komt niet omhoog of omlaag.	Handgreep voor stijgen en dalen voor twee doeleinden gedeeltelijk ingeschakeld met gebogen getande rek.	Zorg ervoor dat de handgreep zich in de buitenste positie bevindt. Trek de handgreep iets uit de machine om te bevestigen dat deze in de buitenste positie is uitgeklapt.
Zaagblad kantelt niet.	Vergrendelschroef voor kantelen niet losgemaakt.	Maak de vergrendelschroef voor kantelen los. Kantel het zaagblad naar de gewenste hoek en draai vervolgens de vergrendelschroef weer vast
Zaagbladbeschermer past zich niet automatisch aan.	Te strak aangedraaide achterste bevestigingsschroef en vleugelmoer.	Draai de vleugelmoer iets losser totdat de werking van de zaagbladbeschermer soepel en naar tevredenheid verloopt.

WEB: www.evolutionpowertools.com/register

EMAIL: info@evolutionpowertools.com

Referenties

• Evolution Power Tools
• Evolution Power Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Evolution RAGE 5 Handleiding

Beschikbare talen
