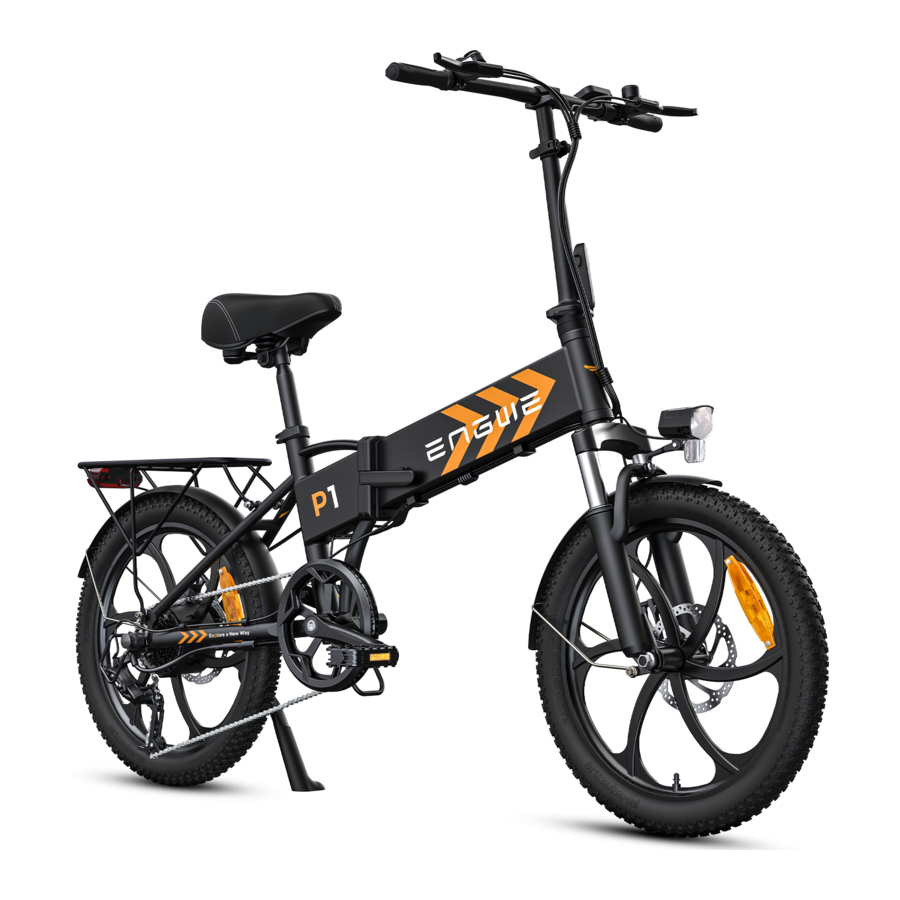

ENGWE P1 Handleiding

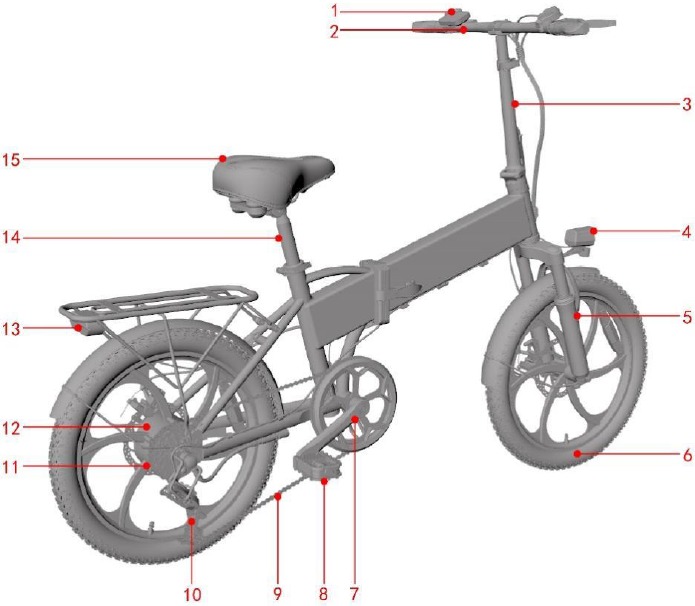

Productonderdelen

1. Display
2. Stuur
3. Opvouwbare stuurpen
4. Voorlicht
5. Voorvork
6. Voorband
7. Crankstel
8. Pedaal
9. Ketting
10. Achterderailleur
11. Freewheel
12. Motor
13. Achterlicht
14. Zadelpen
15. Zadel

Technische parameters

Productinstallatie

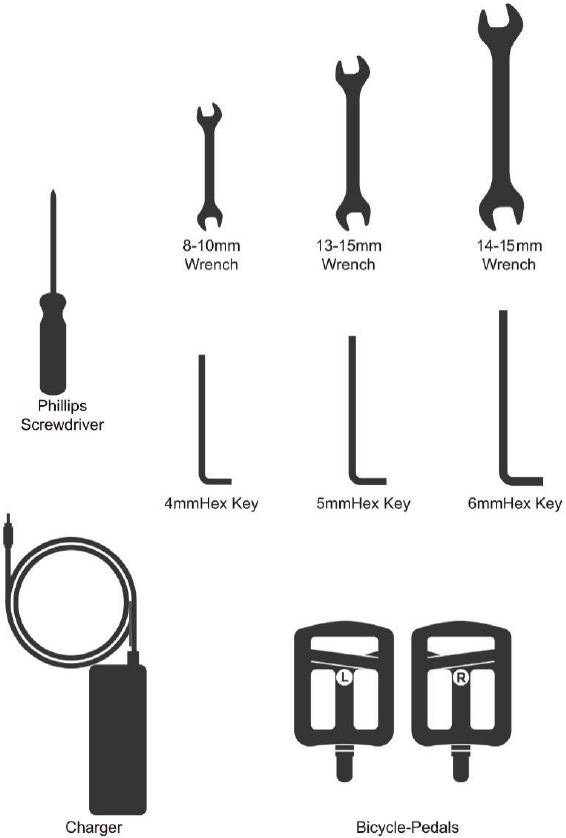

Checklist gereedschapskist

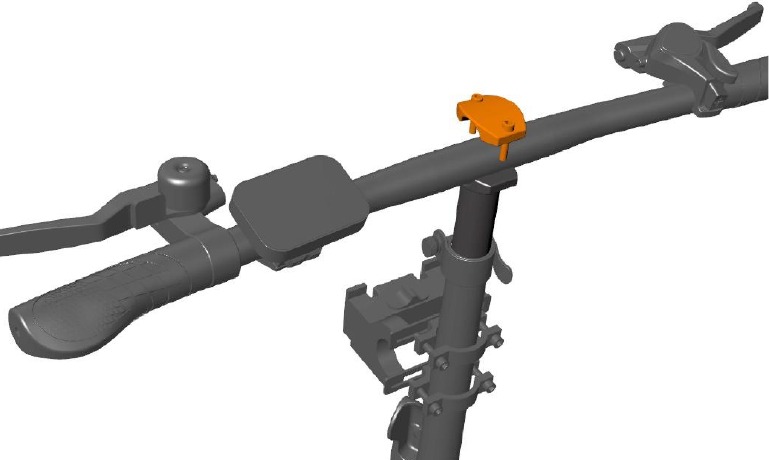

Het stuur installeren

Verwijder het stuur om de materialen uit te pakken en positioneer het midden bij de stuurpenklem.

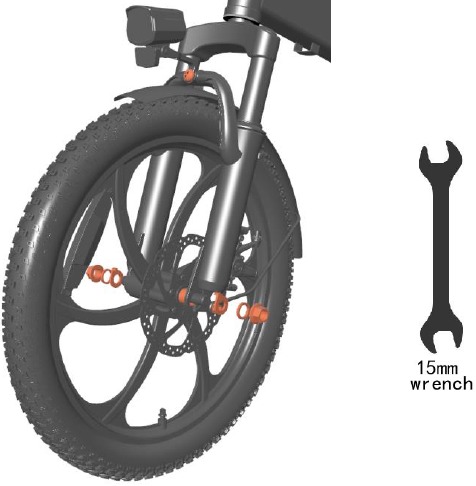

Het voorwiel installeren

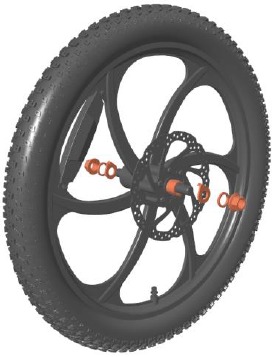

1. Verwijder het voorwiel om het verpakkingsmateriaal te verwijderen en installeer de schroefpakkinghuls volgens de tekening.

2. Plaats het voorwiel in de gleuf van de voorvork en vergrendel het met een 15 mm steeksleutel.

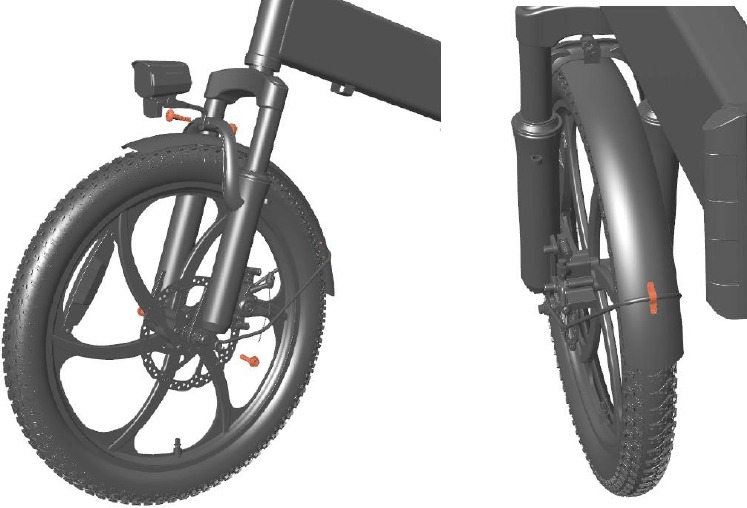

Het voorspatbord en voorlicht installeren

Lijn de positie uit en zet het voorspatbord en voorlicht vast met schroeven en moeren, volgens de oranje markeringen in de afbeelding.

Het zadel installeren

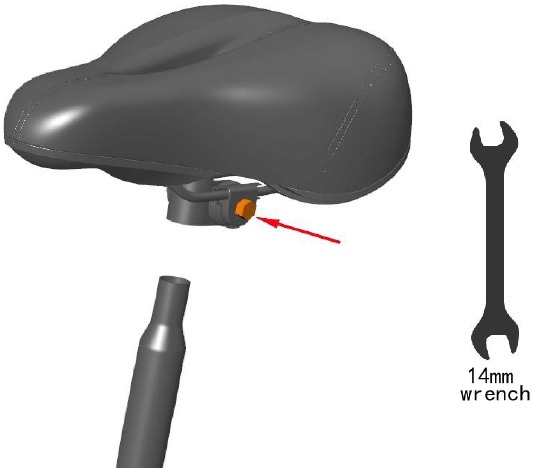

1. Draai de moer los die wordt aangegeven door de pijl met een steeksleutel en plaats deze in de zadelbuis.

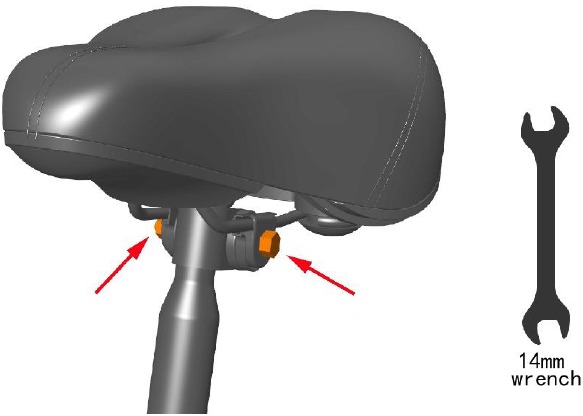

2. Pas de juiste zitpositie aan en vergrendel de pijlmoeren aan beide zijden met een steeksleutel.

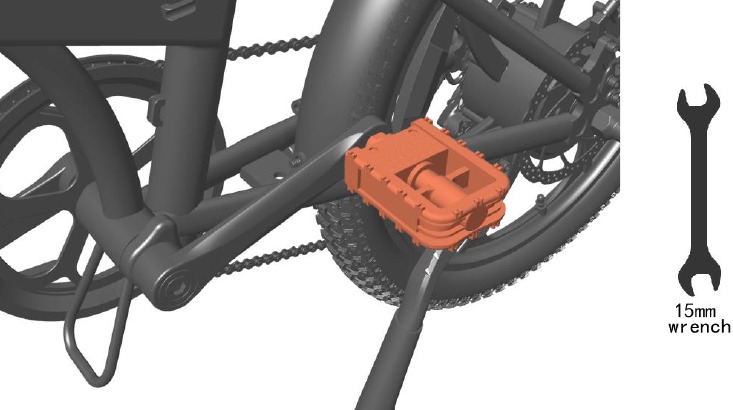

De pedalen installeren

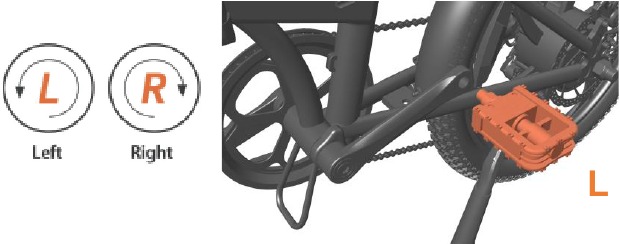

1. Bereid de linker- en rechterpedalen voor (gemarkeerd met L en R aan de zijkanten). Schroef het rechterpedaal met de klok mee in de rechter crankarm met de hand, terwijl u het linkerpedaal tegen de klok in draait om het in de linker crankarm te schroeven.

2. Draai het "R"-pedaal met de klok mee vast en het "L"-pedaal tegen de klok in met behulp van een 15 mm steeksleutel.


Display-instructies

1. Productnaam en modelnaam
   Naam: Intelligent LCD-display voor e-bike
   Model: YL81C
2. Specificaties
   • Voeding: 36V/48V
   • Nominale werkstroom: 15mA
   • Maximale werkstroom: 30mA
   • Lekstroom bij uitschakeling: <1uA
   • Stroomvoorziening controller eindstroom: 50mA
   • Werktemperatuur: -20~60℃
   • Opslagtemperatuur: -30~70℃

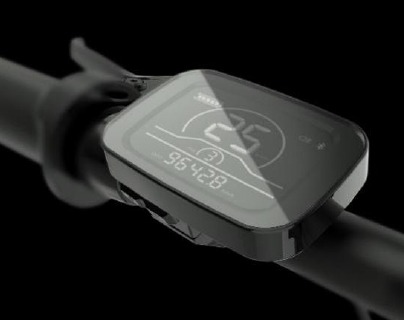

3. Uiterlijk van het display


Functieoverzicht en functionele gebiedsindeling

1. Functieoverzicht
   Display YL81C biedt een verscheidenheid aan functies om te voldoen aan de rijbehoeften van gebruikers, waaronder:
   • Batterijniveau-indicator
   • Hulpniveau-aanpassing en -indicatie
   • Koplampindicator
   • Snelheidsindicator (inclusief realtime snelheid, maximale snelheid (MAXS) en gemiddelde snelheid (AVG))
   • Afstandsindicator (inclusief ODO en ritafstand (Trip))
   • Foutcode-indicator
   • Bluetooth-verbindingsindicator (gereserveerd)
   • Parameterinstellingfunctie

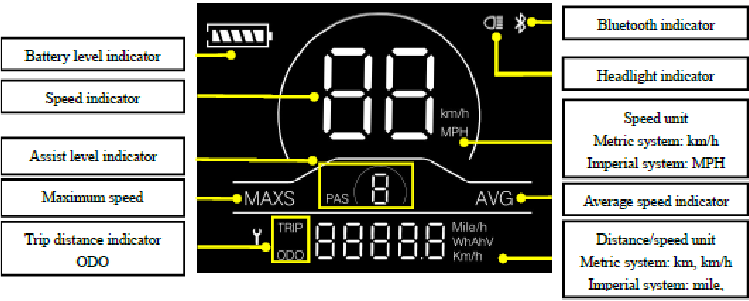

2. Functionele gebiedsindeling

3. Knopdefinities
   Er zijn drie knoppen op de bedieningseenheid van display YL81C, d.w.z. de aan/uit-knop , plusknop en minknop .

Algemene bediening

1. In-/uitschakelen
   Door de knop ingedrukt te houden, begint het display te werken en wordt de werkvoeding van de controller ingeschakeld. In de ingeschakelde staat wordt uw e-bike uitgeschakeld door de knop ingedrukt te houden. In de uitgeschakelde staat gebruikt het display niet langer het batterijvermogen en is de lekstroom minder dan 1uA.
   • Als uw e-bike langer dan 10 minuten niet wordt gebruikt, wordt het display automatisch uitgeschakeld.
2. Display-interface
   Nadat het display is ingeschakeld, toont het display standaard de realtime snelheid (km/u) en de ritafstand (km). Door op de knop te drukken, wordt de weergegeven informatie afgewisseld tussen de ritafstand (km), ODO (km), maximale snelheid (km/u) en gemiddelde snelheid (km/u).
   Wanneer de afstand 9999,9 km bereikt, wordt deze automatisch teruggezet naar nul.
3. Duwhulp
   Door de knop ingedrukt te houden, wordt de elektrische duwhulpmodus ingeschakeld. Uw e-bike rijdt met een constante snelheid van 6 km/u. Het display toont niveau P. Door de knop los te laten, stopt uw e-bike onmiddellijk met de vermogensafgifte en keert terug naar de staat van voor de duwhulp.
   • De duwhulpfunctie mag alleen worden gebruikt wanneer u uw e-bike duwt. Gebruik het niet tijdens het rijden.
4. Koplamp aan/uit
   Door de knop ingedrukt te houden, schakelt de controller de koplampen in en wordt de display-achtergrondverlichting donker. Door de knop nogmaals ingedrukt te houden, schakelt de controller de koplampen uit en hervat de display-achtergrondverlichting de helderheid.
5. Hulpniveau selectie
   Door op de knop te drukken, wordt het e-bike hulpniveau gewijzigd om het motoruitgangsvermogen te wijzigen. De hulpniveaus die beschikbaar zijn voor het display zijn: niveaus 1-5.
6. Batterijniveau-indicator
   De batterijniveau-indicator bestaat uit vijf segmenten. Wanneer de batterij volledig is opgeladen, zijn de vijf segmenten allemaal ingeschakeld. In geval van lage spanning knippert de omtrek van de batterij-indicator, wat betekent dat de batterij onmiddellijk moet worden opgeladen.
7. Foutcode-indicator
   Wanneer er een fout optreedt in het elektronische besturingssysteem van uw e-bike, geeft het display automatisch de foutcode aan in het afstandsgebied in de indeling van E0**. Gedetailleerde definities van foutcodes worden weergegeven in Schema 1.

   • Wanneer een foutcode op de display-interface verschijnt, voer dan tijdig een probleemoplossing uit. Anders werkt uw e-bike niet normaal.
     Schema 1 Foutcodedefinities

     Foutcode	Foutprobleem
     E001	Controller abnormaliteit
     E002	Communicatie abnormaliteit
     E003	Motor Hall-signaal abnormaliteit
     E004	Gaspedaal abnormaliteit
     E005	Rem abnormaliteit
     E006	Motorfase abnormaliteit
     E021	Stroom abnormaliteit
     E022	Gaspedaal abnormaliteit
     E023	Motorfase abnormaliteit
     E024	Motor Hall-signaal abnormaliteit
     E025	Rem abnormaliteit
     E030	Communicatie abnormaliteit

Batterij

• De actieradius van de batterij is afhankelijk van factoren zoals het laadgewicht, de wegomstandigheden en de batterijcapaciteit. Onder dezelfde omstandigheden kan rijden met een constante snelheid continu een langere afstand afleggen.
• Bij het langer bewaren van de batterij (tijdens de winter) is het belangrijk om de volledig opgeladen batterij op een droge plaats te bewaren.
• Let op: de batterij moet om de 2-3 maanden opnieuw worden opgeladen wanneer deze niet wordt gebruikt.

• Houd de batterij buiten bereik van kinderen.
• Probeer niet om de batterijbehuizing te openen.
• Gebruik alleen de batterij die door ENGWE is geleverd. Gebruik geen batterijen van verschillende productmodellen.
• Als de batterij beschadigd is door vallen of een fietsongeluk, bestaat er een risico op elektrolytlekkage. Wees voorzichtig met chemische brandwonden en stop onmiddellijk met het gebruik van de beschadigde batterij.
• Behandel de batterij met handschoenen of een doek; vermijd contact met zuur.
• Bewaar de batterij bij temperaturen tussen 23°F en 95°F.
• Ontlaad de batterij nooit volledig voordat u deze oplaadt. Laad hem op voordat u het product opbergt. Volledige ontlading kan voorkomen dat de batterij opnieuw wordt opgeladen.
• Laad een nieuwe batterij 4-6 uur op voor het eerste gebruik. Vermijd overladen, omdat dit de levensduur van de batterij en de looptijd van het product verkort.

Opladen

• U kunt de fiets direct opladen, of u kunt de batterij verwijderen om op te laden.
• Het RODE lampje geeft aan dat hij aan het opladen is en het GROENE lampje geeft aan dat de batterij volledig is opgeladen. Haal de stekker op tijd uit het stopcontact nadat deze volledig is opgeladen.
• De oplaadtijd is meestal 4-6 uur, maar in werkelijk gebruik is de oplaadtijd afhankelijk van de resterende capaciteit van de batterij.

• Het is verboden om langer dan 10 uur op te laden. Houd hem uit de buurt van omgevingen met hoge temperaturen en bewaar hem op een koele plaats.
• Zorg ervoor dat de batterijlader en de laadstekker altijd droog zijn.
• De oplader mag alleen worden schoongemaakt met een droge doek. Gebruik nooit een natte doek, olie of een andere vloeistof.
• Sluit de positieve en negatieve polen niet aan.
• Stop het laadproces onmiddellijk als u iets ongewoons opmerkt.
• Het is ten strengste verboden om het laad- en ontlaadcircuit van de batterij door te snijden.
• Het is ten strengste verboden om de batterijbehuizing te demonteren of de interne structuur en beschermplaat van de lithiumbatterij te wijzigen
• Gebruik alleen de door ENGWE geleverde oplader. Gebruik geen oplader van andere productmodellen.
• Laad de batterij na gebruik binnen 12 uur op.

Belangrijke waarschuwing

Deze handleiding bevat cruciale veiligheids- en prestatie-informatie, evenals servicegegevens. Zorg ervoor dat u de volgende waarschuwing leest voordat u ons product voor de eerste keer gebruikt.
Als u uw elektrische fiets aan anderen uitleent, laat de gebruiker deze handleiding dan lezen. Het kan het risico op ongevallen helpen verminderen.
Draag altijd een geschikte en veilige helm voordat u gaat rijden. Draag kleding met fluorescerende en reflecterende strepen wanneer u 's nachts rijdt. Overschrijd de snelheidslimiet niet, aangezien dit een belangrijke oorzaak is van verkeersongelukken. Houd u aan de verkeersregels en vermijd het overschrijden van de snelheidslimieten.
Raak de oplaadpoort van de fiets niet aan en gebruik geen metalen voorwerpen om hem aan te raken. Anders kan er een kortsluiting ontstaan, wat tot een ongeluk kan leiden.
Starten vanaf nul, frequent remmen, tegen de wind in rijden, passagiers of vracht vervoeren en onvoldoende bandenspanning verbruiken allemaal meer elektrische energie, waardoor de actieradius wordt verminderd. Voor een optimaal bereik volgt u deze stappen:

1. Gebruik de hulpmodus;
2. Minimaliseer frequent remmen en starten vanaf nul, waarbij veiligheid prioriteit heeft;
3. Vermijd overbelasting;
4. Controleer en pas de bandenspanning aan voordat u gaat rijden.

Onze e-bike mag niet worden blootgesteld aan langdurig zonlicht of regen en vermijd het opbergen ervan in omgevingen met hoge temperaturen of corrosieve omgevingen. Dit voorkomt chemische corrosie van geplateerde en geverfde oppervlakken, evenals schade aan elektrische componenten, waardoor operationeel succes en veiligheid worden gegarandeerd.
Uw huidige verzekeringspolis dekt mogelijk geen situaties tijdens het rijden op een elektrische fiets. Neem contact op met uw verzekeringsmaatschappij of makelaar voor relevante informatie.
Wanneer u onze e-bike in uw land gebruikt, houd u dan aan de lokale wet- en regelgeving. In het VK moeten rijders van elektrische fietsen (EAPC) bijvoorbeeld minstens 14 jaar oud zijn.
Fietsen brengen inherente risico's met zich mee; volg de verkeersregels. Pas tijdens het noodremmen eerst de achterrem toe, gevolgd door de voorrem. Plotseling remmen met de voorrem bij hoge snelheden kan leiden tot kantelen. Rijd voorzichtig.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ENGWE P1 Handleiding
