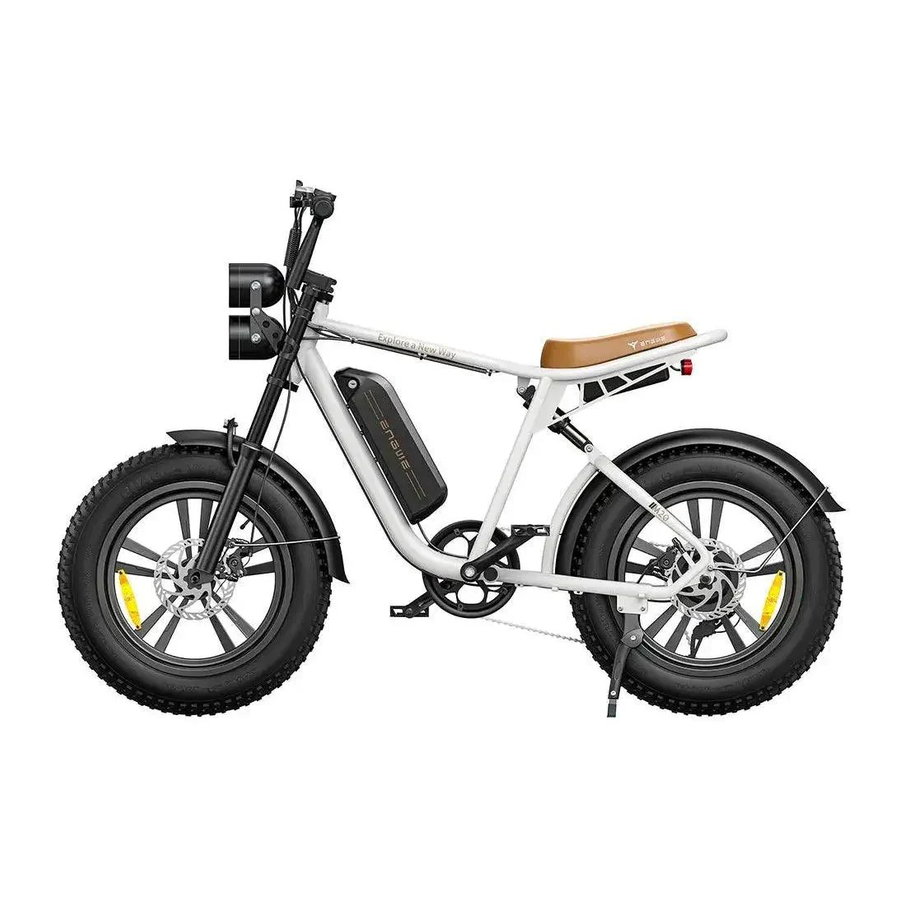

ENGWE M20 Handleiding

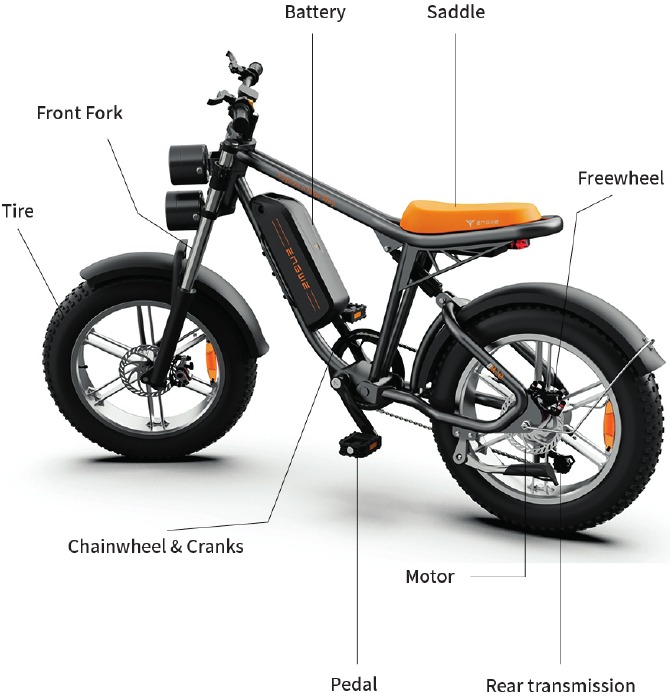

Onderdelen van de fiets

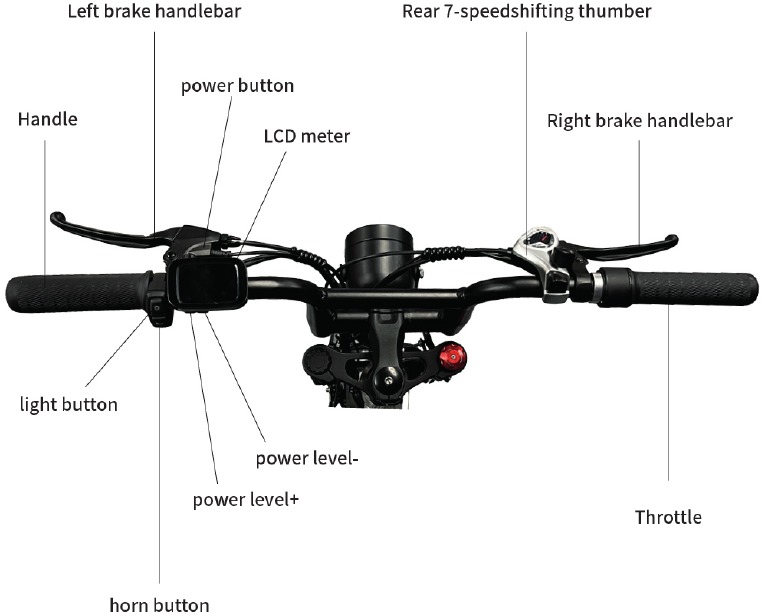

Introductie van de voorkant van de fiets

Bijlage: technische parameters

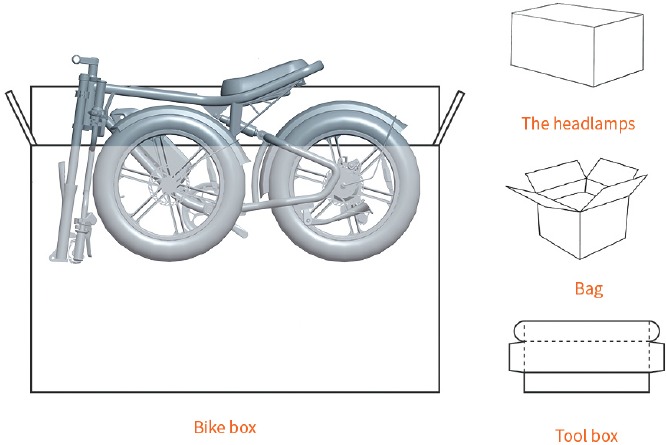

Je ENGWE e-bike uitpakken

1. Haal de fiets, de zadelpen en de gereedschapskist eruit.
2. Verwijder (en recycle) al het verpakkingsmateriaal.
3. Bewaar de fietsdoos en de gereedschapskist voor toekomstig gebruik.

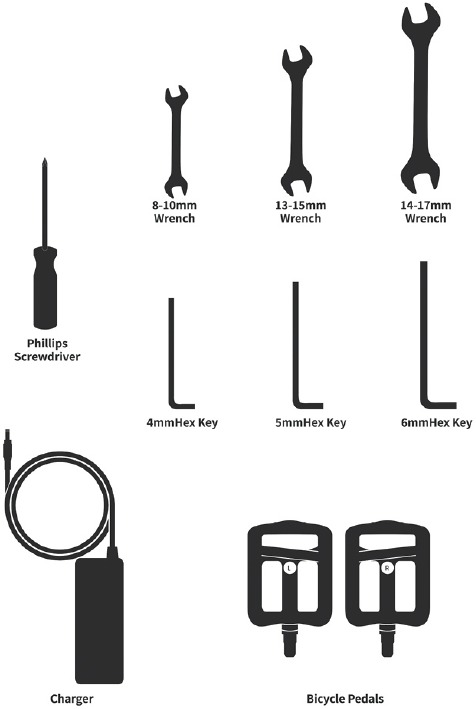

Checklist gereedschapskist

Het voorwiel eruit halen

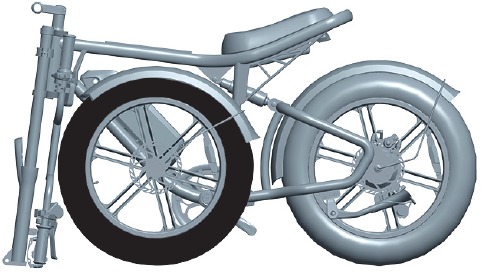

1. Haal het voorwiel eruit.

2. Verwijder het schuim aan beide zijden van het voorwiel.

   Demonteer het schuim en draai vervolgens de meter naar de bovenkant van het stuur.

Het stuur installeren

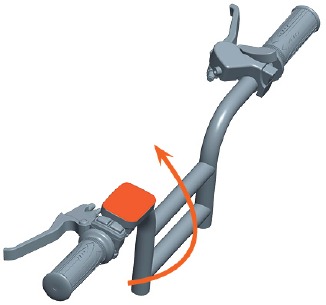

1. Demonteer het schuim en draai vervolgens de meter naar de bovenkant van het stuur.

2. Plaats het stuur in de juiste positie en zorg ervoor dat het "kruissymbool" zich in het midden bevindt.

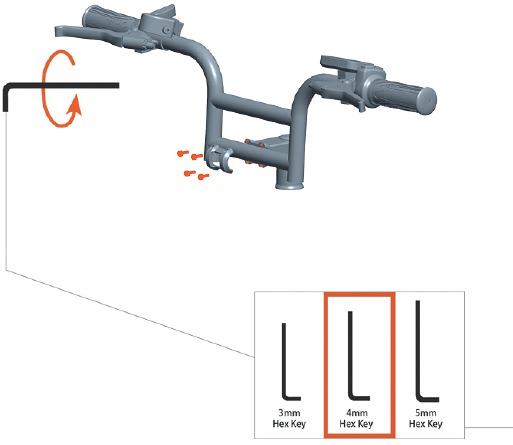

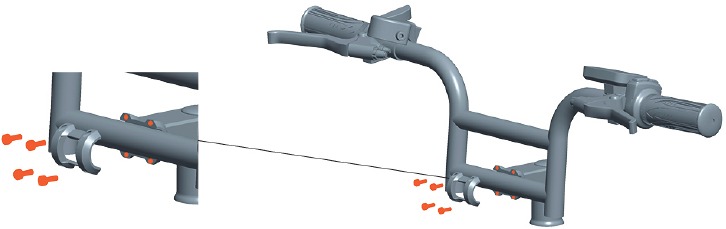

3. Gebruik een 4 mm inbussleutel om de 4 bouten te installeren door met de klok mee te draaien. De volgorde wordt weergegeven in de onderstaande afbeelding. Draai ze nog niet helemaal vast.

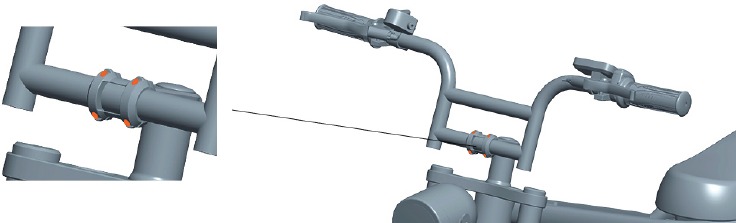

4. Zodra de bouten en het stuur op de juiste plaats zitten, draait u de bouten volledig vast met de juiste kracht.

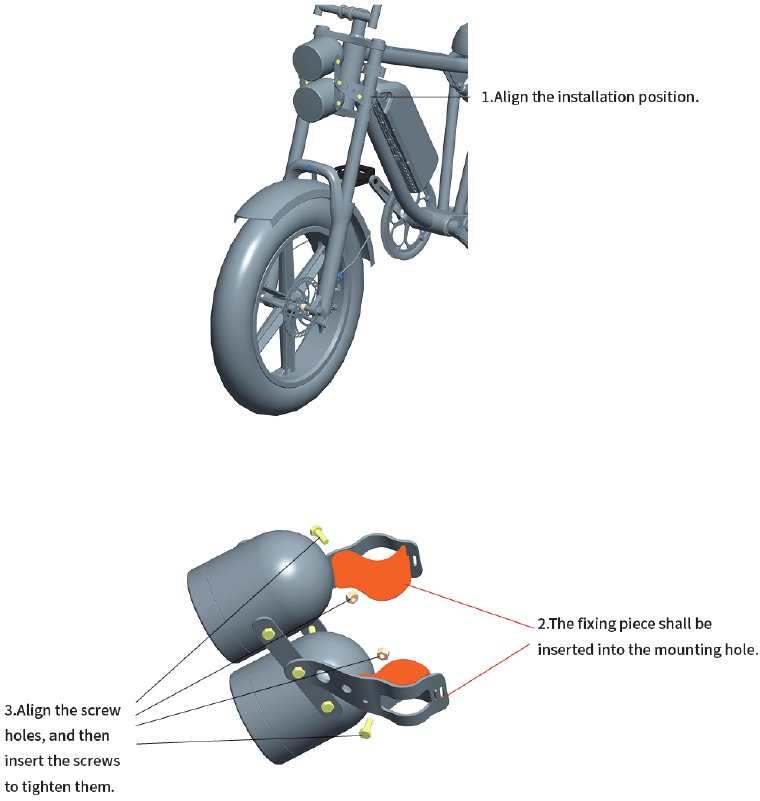

De voorlamp installeren

1. Haal de koplamp uit de doos.
2. Volg de onderstaande stappen om de koplamp te monteren.


Het voorwiel installeren

Deze stap is uiterst belangrijk, dus lees aandachtig.

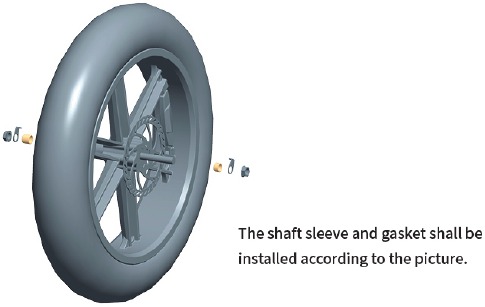

1. De vooras wordt gemonteerd volgens de volgende stappen.

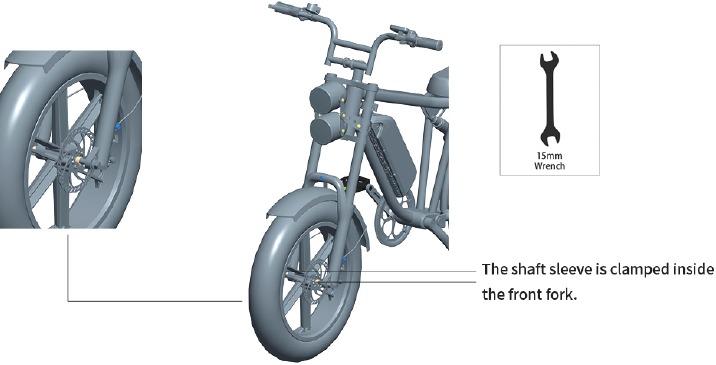

2. Klem het voorwiel vast met de voorvork en vergrendel de voorwielschroef met een sleutel.


Het spatbord installeren

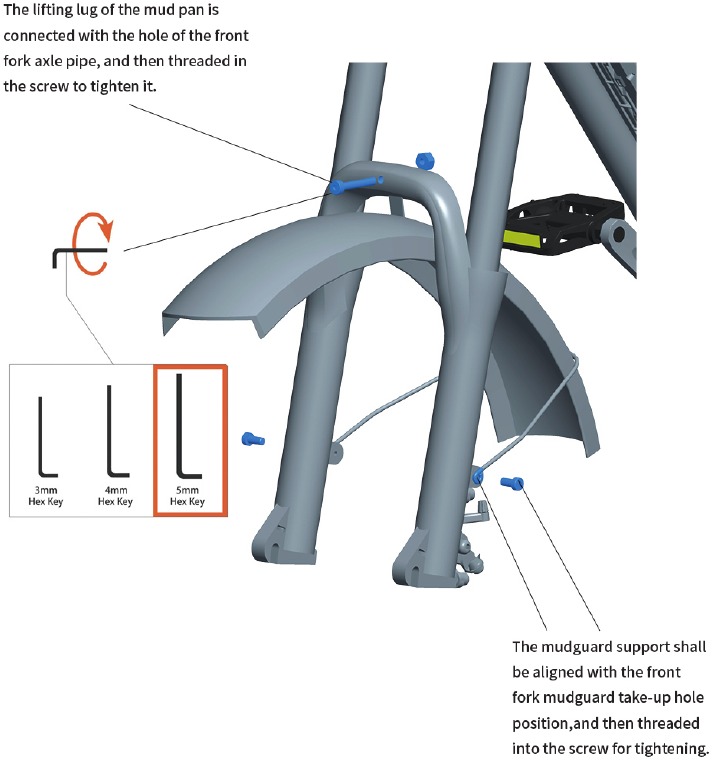

1. Installeer zoals weergegeven in de onderstaande afbeelding.


De pedalen installeren

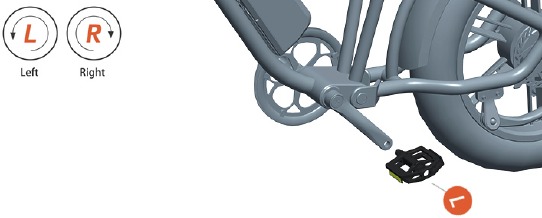

1. De pedalen zijn gemarkeerd met "R" (rechts) en ''L" (links).
   Dit verwijst naar de twee zijden van de e-bike. Het R-pedaal gaat naar de kant van de carbon riem en het L-pedaal gaat naar de andere kant.

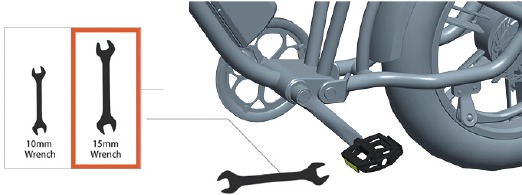

2. Installeer het linkerpedaal handmatig door tegen de klok in te draaien. Draai het pedaal stevig vast met een 15 mm sleutel.
3. Installeer het rechterpedaal handmatig door met de klok mee te draaien. Draai het pedaal stevig vast met een 15 mm sleutel.


Instrumentinstructies

Functieoverzicht en lay-out van het functionele gebied

1. Functieoverzicht
   Display M20 biedt verschillende functies om te voldoen aan de rijbehoeften van gebruikers, waaronder:
   • Batterijniveau-indicator
   • Aanpassing en indicatie van het ondersteuningsniveau
   • Koplampindicator
   • Snelheidsindicator (inclusief real-time snelheid, maximale snelheid (MAXS) en gemiddelde snelheid (AVG))
   • Afstandsindicator (inclusief ODO en ritafstand (Trip))
   • Foutcode-indicator
   • Bluetooth-verbindingsindicator (gereserveerd)
   • Parameterinstellingsfunctie

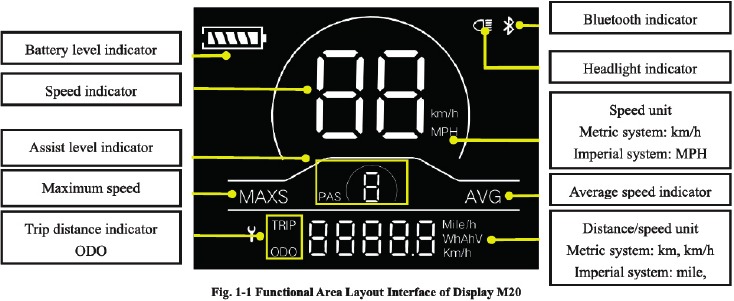

2. Lay-out van het functionele gebied

3. Knopdefinities
   Er zijn drie knoppen op de bedieningseenheid van display M20, namelijk de aan/uit-knop , de plusknop en de minknop .

Algemene bediening

1. In-/uitschakelen
   Door de knop ingedrukt te houden, begint het display te werken en wordt de werkende stroomvoorziening van de controller ingeschakeld. In de ingeschakelde toestand wordt uw e-bike uitgeschakeld door de knop ingedrukt te houden. In de uitgeschakelde toestand gebruikt het display geen batterijvermogen meer en is de lekstroom minder dan 1uA.
   • Als uw e-bike langer dan 10 minuten niet wordt gebruikt, wordt het display automatisch uitgeschakeld.
2. Display-interface

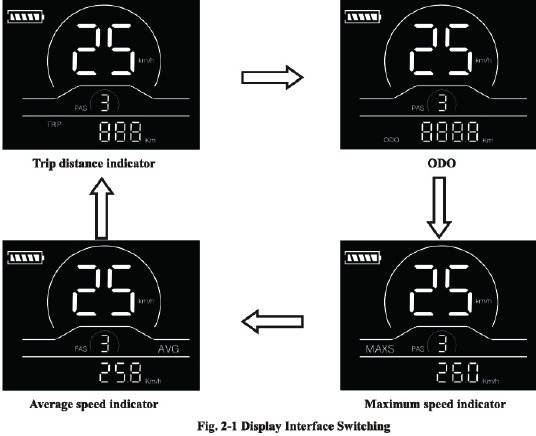

   Nadat het display is ingeschakeld, toont het display standaard de real-time snelheid (km/u) en de ritafstand (km). Door op de knop te drukken, wordt de weergegeven informatie geschakeld tussen de ritafstand (km), ODO (km), maximale snelheid (km) en gemiddelde snelheid (km).
   Wanneer de afstand 9999,9 km bereikt, wordt deze automatisch teruggezet op nul.

3. Duwhulp
   Door de knop ingedrukt te houden, wordt de elektrische duwhulpmodus ingeschakeld. Uw e-bike rijdt met een constante snelheid van 6 km/u. Het display toont niveau P. Door de knop los te laten, stopt uw e-bike onmiddellijk met de stroomafgifte en keert terug naar de staat vóór de duwhulp.

4. Selectie van ondersteuningsniveau
   Door op de knop te drukken, wordt het ondersteuningsniveau van de e-bike gewijzigd om het motorvermogen te veranderen. De beschikbare ondersteuningsniveaus voor het display zijn: niveaus 0-3, niveaus 1-3, niveaus 0-5, niveaus 1-5, niveaus 0-7, niveaus 1-7, niveaus 0-9 en niveaus 1-9.

5. Batterijniveau-indicator

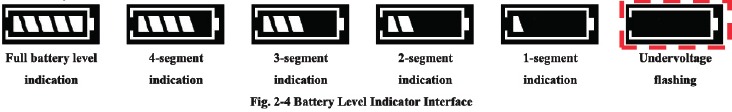

   De batterijniveau-indicator bestaat uit vijf segmenten. Als de batterij volledig is opgeladen, branden alle vijf de segmenten. In geval van onderspanning knippert de omtrek van de batterij-indicator, wat betekent dat de batterij onmiddellijk moet worden opgeladen.

6. Foutcode-indicator
   Wanneer er een fout optreedt in het elektronische besturingssysteem van uw e-bike, geeft het display automatisch de foutcode weer in het afstandsgebied in de indeling EO**. Gedetailleerde definities van foutcodes worden weergegeven in Schema 1.

   • Als er een foutcode op de display-interface verschijnt, voert u tijdig een foutoplossing uit. Anders werkt uw e-bike niet normaal.

Algemene instelling

• Alle parameters kunnen alleen worden ingesteld wanneer uw e-bike stopt.
  De stappen voor de algemene instelling zijn als volgt:
  In de ingeschakelde toestand, wanneer het display de snelheid 0 weergeeft.
  1. Ritafstand resetten
     Houd de knoppen en tegelijkertijd langer dan 2 seconden ingedrukt om de ritafstand te resetten.
  2. Fabrieksreset
     dEF verwijst naar fabrieksreset. dEF-n staat voor het niet herstellen van de fabrieksinstellingen en dEF-y staat voor het herstellen van de fabrieksinstellingen. Houd de knoppen en tegelijkertijd langer dan 2 seconden ingedrukt om de fabrieksreset-interface te openen en druk op de knop om een parameter te selecteren.


Aangepaste instelling

• Alle parameters kunnen alleen worden ingesteld wanneer uw e-bike stopt.
  De stappen voor de aangepaste instelling zijn als volgt:
  In de ingeschakelde toestand, wanneer het display de snelheid 0 weergeeft,
  1. Houd de knoppen en tegelijkertijd langer dan 2 seconden ingedrukt om de selectie-interface van aangepaste instellingsopties te openen;
  2. Druk op de knop om de selectie-interface van algemene instellingsopties te schakelen en druk op de knop om de parameterwijzigingsinterface te openen;
  3. Druk op de knop voor parameterselectie;
  4. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van aangepaste instellingsopties;
  5. Houd de knop ingedrukt om de parameter op te slaan en de selectie-interface van aangepaste instellingsopties te verlaten.

1. Instelling nominale spanning
   PI verwijst naar de instellingsoptie voor de nominale spanning. Beschikbare waarden zijn: 36V en 48V. Druk op de knop om de parameterwijzigingsinterface te openen. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van algemene instellingsopties.

2. Instelling wieldiameter
   P2 verwijst naar de instellingsoptie voor de wieldiameter. Beschikbare parameters zijn: 8-32 inch. Druk op de knop de parameterwijzigingsinterface. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van de algemene instellingsoptie.

3. Instelling snelheidslimiet
   P3 staat voor de instellingsoptie voor de snelheidslimiet. Het instelbare bereik is 10 - 60 km/u. Druk op de knop om de parameterwijzigingsinterface te openen. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van algemene instellingsopties.

4. Instelling metrisch/imperiaal systeem

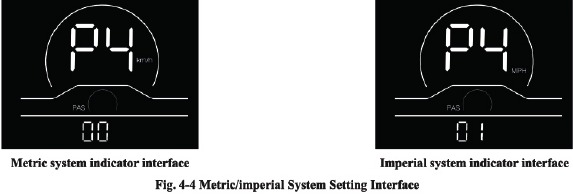

   P4 verwijst naar de instellingsoptie voor het metrisch/imperiaal systeem. 00 staat voor het metrische systeem en 01 staat voor het imperiale systeem. Druk op de knop om de parameterwijzigingsinterface te openen. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van algemene instellingsopties.

5. Instelling snelheidssensor
   P5 verwijst naar de instellingsoptie voor de snelheidssensor, die kan worden ingesteld op basis van het aantal magnetische koppen dat op de wielen van uw e-bike is geïnstalleerd. Het instellingsbereik is 1-63. Druk op de knop om de parameterwijzigingsinterface te openen. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van algemene instellingsopties.

6. Instelling stroomlimiet
   P6 verwijst naar de instelling van de stroomlimiet. Het instelbare bereik is 1-25A. Druk op de knop om de parameterwijzigingsinterface te openen. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van algemene instellingsopties.

7. Instelling ondersteuningssensor
   P7 verwijst naar de instellingsoptie voor de ondersteuningssensor, waarbij het aantal stalen magneten van de magnetische ondersteuningsschijf kan worden ingesteld. Het instelbare bereik is 5, 6, 7, 8, 9, 10 en 12. Druk op de knop om de parameterwijzigingsinterface te openen. Druk op de knop voor parameterselectie. Druk op de knop om de parameter op te slaan en terug te keren naar de selectie-interface van algemene instellingsopties.

8. Instelling inschakelwachtwoord
   P8 verwijst naar de instellingsoptie voor het inschakelwachtwoord. PSd-Y betekent dat een inschakelwachtwoord vereist is en PSd-N betekent dat er geen inschakelwachtwoorden vereist zijn. De standaardwaarde van het display is PSd-N. Druk op de knop om de wijzigingsinterface te openen en druk op de knop om de selectie-interface te openen.
   Als PSd-N is geselecteerd, drukt u op de knop om terug te keren naar de selectie-interface van aangepaste instellingsopties;
   Als PSd-Y is geselecteerd, drukt u op de knop om de wachtwoordinstellingsinterface te openen. Als u het wachtwoord niet wilt wijzigen, houdt u de knop ingedrukt om de aangepaste instellingsinterface te verlaten. Als u het wachtwoord wilt wijzigen, drukt u op de knop om de cursor te verplaatsen en op de knop om een cijfer te selecteren en druk vervolgens op de knop om terug te keren naar de selectie-interface van aangepaste instellingsopties.


Overwegingen

Gebruik het product veilig en sluit het display niet aan of los wanneer het is ingeschakeld.

• Vermijd zoveel mogelijk stoten.
• Wijzig de achtergrondparameterinstellingen van het display niet naar believen, anders kan normaal rijden niet worden gegarandeerd.
• Als het display niet normaal werkt, moet het zo snel mogelijk worden gerepareerd.
• Vanwege productupgrades van het bedrijf kan een deel van de weergegeven inhoud of functies van het product dat u hebt gekocht, afwijken van de handleiding, afhankelijk van het werkelijke model.

Schema 1 Definities van foutcodes

Batterij: Verdere informatie en onderhoud

• Hoe ver kan een volledig opgeladen batterij gaan? Dat hangt af van het laadgewicht, de wegomstandigheden en de batterijcapaciteit. Maar onder dezelfde omstandigheden kunnen gemiddelde snelheden een continu langer reisbereik bereiken.
• Wanneer de batterij voor een langere tijd wordt opgeslagen (tijdens de winter), is het belangrijk om de volledig opgeladen batterij op een droge plaats te plaatsen.
• Let op: De batterij moet eenmaal per 2-3 maanden worden opgeladen wanneer deze niet wordt gebruikt.

• Houd de batterij buiten bereik van kinderen.
• Probeer nooit de batterij te openen.
• Gebruik alleen de door ENGWE geleverde batterij. Gebruik geen batterij van andere productmodellen.
• Als de batterij beschadigd is omdat deze ergens is gevallen of door een fietsongeluk, bestaat er een risico op lekkage van elektrolyten. Pas op voor chemische brandwonden! En stop onmiddellijk met het gebruik van de beschadigde batterij.
• Raak de batterij niet aan zonder doek of handschoenen en zorg ervoor dat er geen zuur in uw ogen komt.
• Bewaar de batterij niet bij temperaturen boven 35 °C of onder -5 °C.
• Laat de batterij niet volledig leeglopen voordat u hem oplaadt. Laad de batterij op voordat u het product opbergt. Als de batterij helemaal leeg is, kan het zijn dat de batterij niet meer oplaadt.
• Laad een nieuwe batterij minimaal 4-6 uur op voordat u hem voor het eerst in uw product gebruikt. Laad de batterij nooit te lang per keer op. Oververhitting of onvoldoende opladen van de batterij kan de levensduur van de batterij verkorten en de gebruiksduur van het product verkorten.

Opladen

Hoe ver kan een volledig opgeladen batterij gaan? Dat hangt af van het laadgewicht, de wegomstandigheden en de batterijcapaciteit. Maar onder dezelfde omstandigheden kunnen gemiddelde snelheden een continu langer reisbereik bereiken.

• U kunt de fiets direct opladen, of u kunt de batterij verwijderen om op te laden.
• Het RODE lampje geeft aan dat het aan het opladen is en het GROENE lampje geeft aan dat de batterij volledig is opgeladen. (Haal de stekker uit het stopcontact) Meestal is de oplaadtijd 4-6 uur, afhankelijk van de resterende batterijcapaciteit.

• Oplaadtijden van meer dan 10 uur zijn verboden, houd het uit de buurt van omgevingen met hoge temperaturen en bewaar het op een koele plaats.
• Zorg ervoor dat de batterijlader en de oplaadstekker altijd droog worden gehouden en nooit nat worden.
• De lader mag alleen worden schoongemaakt met een droge doek. Gebruik nooit een natte doek, olie of een andere vloeistof.
• Sluit geen positieve en negatieve terminals aan.
• Stop onmiddellijk met het opladen als u iets ongewoons opmerkt.
• Het is ten strengste verboden om de laad- en ontlaadlijnen van de batterij door te knippen.
• Het is ten strengste verboden om de batterijbehuizing te demonteren of de interne structuur en het beschermingsbord van de lithiumbatterij te wijzigen.
• Het is ten strengste verboden om de batterijbehuizing te demonteren of de interne structuur en het beschermingsbord van de lithiumbatterij te wijzigen.
• Gebruik alleen de door ENGWE geleverde oplader. Gebruik geen oplader van andere productmodellen.
• Laad de batterij na gebruik binnen 12 uur op.

Als het product tijdens de beschermingsperiode problemen vertoont met de volgende vormen, bieden we klantenservice als onderdeel van de productkwaliteitsgarantie.

• Hoe ver kan een volledig opgeladen batterij gaan? Dat hangt af van het laadgewicht, de wegomstandigheden en de batterijcapaciteit. Maar onder dezelfde omstandigheden kunnen gemiddelde snelheden een continu langer reisbereik bereiken.
• Wanneer de batterij voor een langere tijd wordt opgeslagen (tijdens de winter), is het belangrijk om de volledig opgeladen batterij op een droge plaats te plaatsen.
• Let op: De batterij moet eenmaal per 2-3 maanden worden opgeladen wanneer deze niet wordt gebruikt.

• Houd de batterij buiten bereik van kinderen.
• Probeer nooit de batterij te openen.
• Gebruik alleen de door ENGWE geleverde batterij. Gebruik geen batterij van andere productmodellen.
• Als de batterij beschadigd is omdat deze ergens is gevallen of door een fietsongeluk, bestaat er een risico op lekkage van elektrolyten. Pas op voor chemische brandwonden! En stop onmiddellijk met het gebruik van de beschadigde batterij.
• Raak de batterij niet aan zonder doek of handschoenen en zorg ervoor dat er geen zuur in uw ogen komt.
• Bewaar de batterij niet bij temperaturen boven 35 °C of onder -5 °C.
• Laat de batterij niet volledig leeglopen voordat u hem oplaadt. Laad de batterij op voordat u het product opbergt. Als de batterij helemaal leeg is, kan het zijn dat de batterij niet meer oplaadt.
• Laad een nieuwe batterij minimaal 4-6 uur op voordat u hem voor het eerst in uw product gebruikt. Laad de batterij nooit te lang per keer op. Oververhitting of onvoldoende opladen van de batterij kan de levensduur van de batterij verkorten en de gebruiksduur van het product verkorten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ENGWE M20 Handleiding

Beschikbare talen
