ENGWE E26, E26 ST Handleiding

PRODUCTINTRODUCTIE EN MONTAGE-INSTRUCTIE

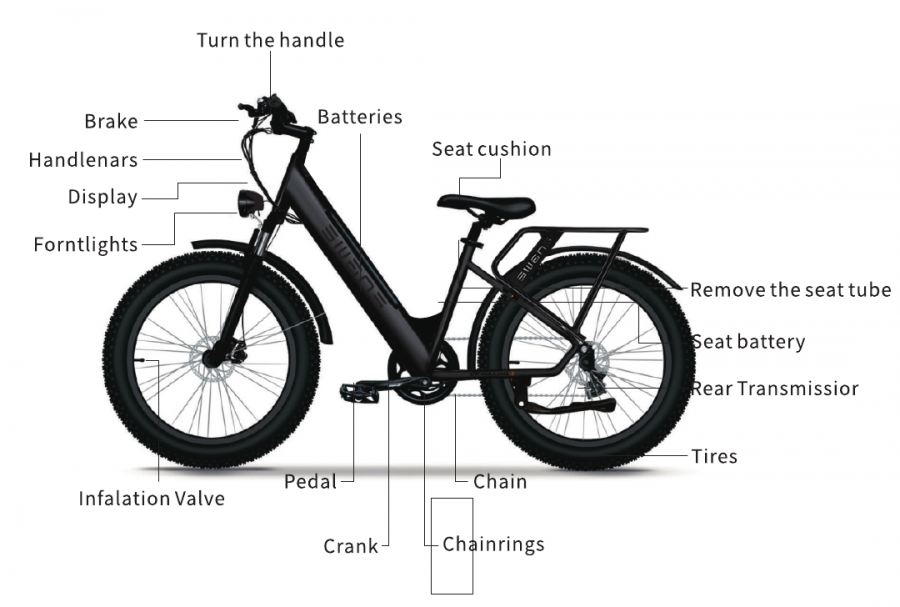

Algemene informatie

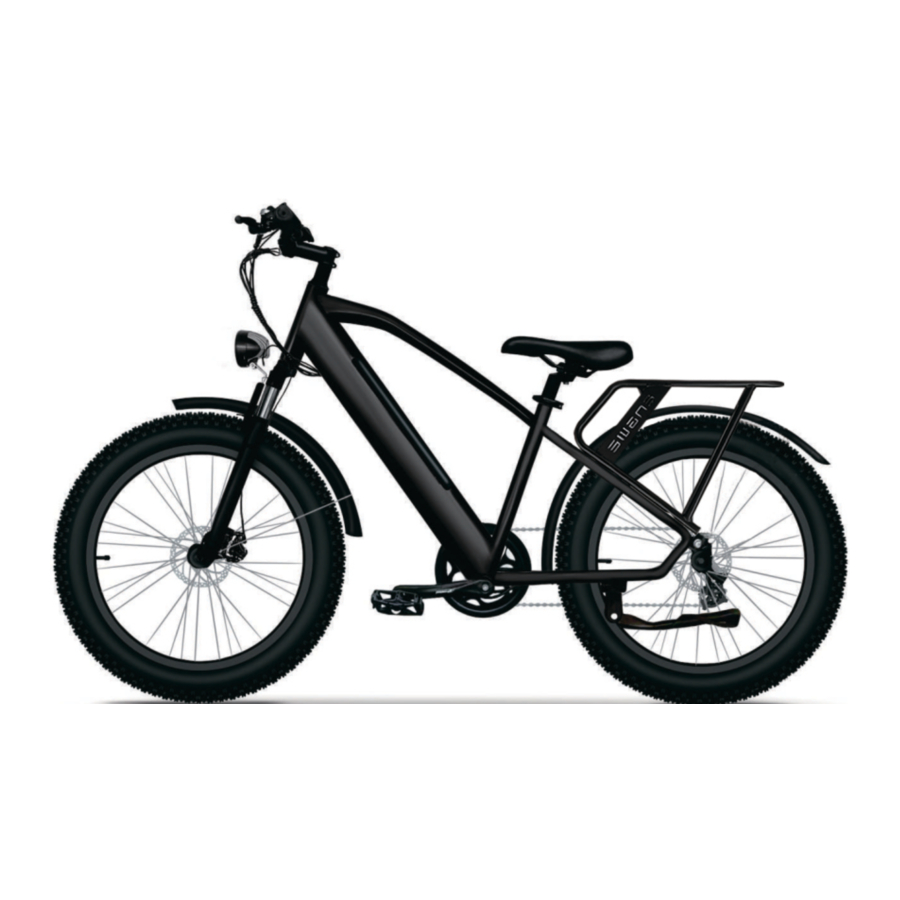

1. E26 ST

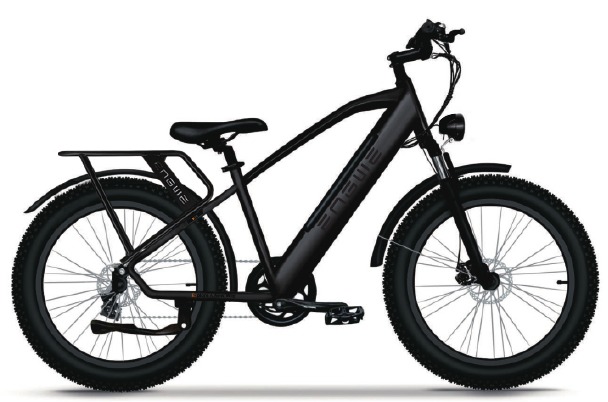

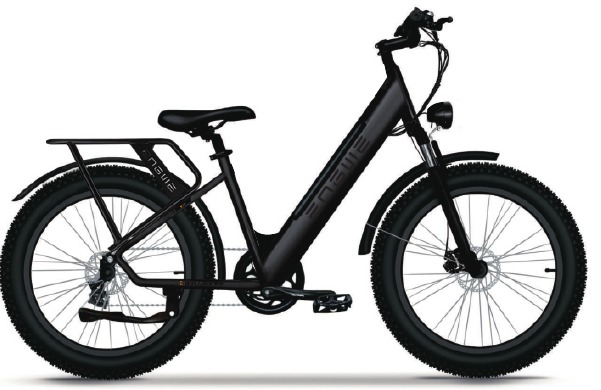

2. E26


Wat zit er in de doos

• Haal de fiets, de zadelpen en de gereedschapskist eruit.
• Verwijder (en recycle) al het verpakkingsmateriaal.
• Bewaar de fietsdoos en gereedschapskist voor toekomstig gebruik.

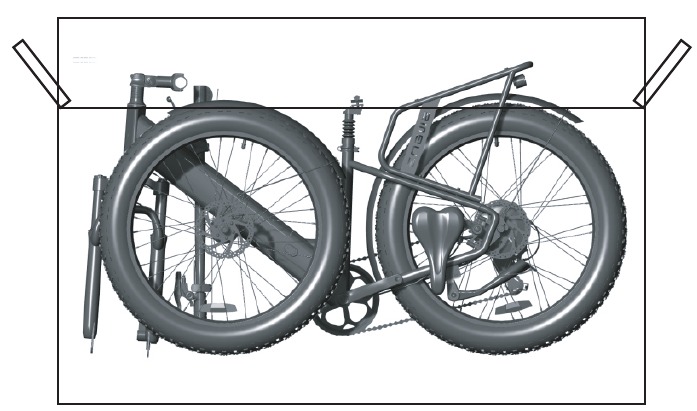

Fietsdoos

Gereedschapskist

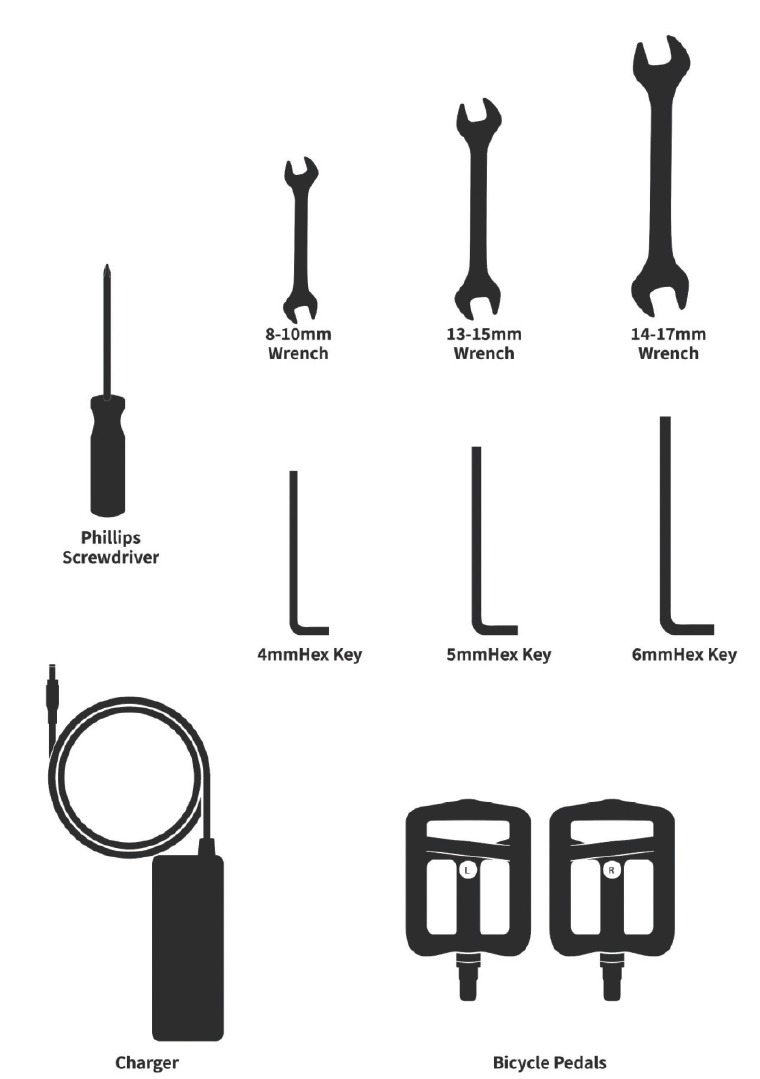

Checklist gereedschapskist

Montage-instructie

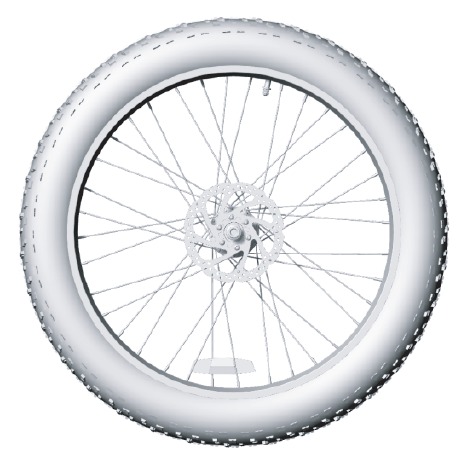

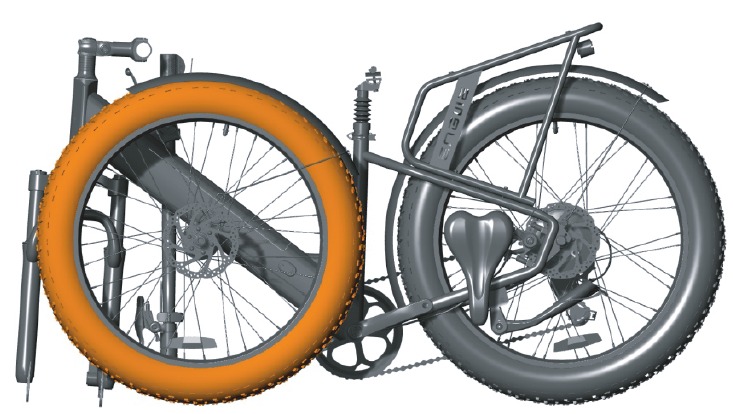

• Haal het voorwiel eruit.

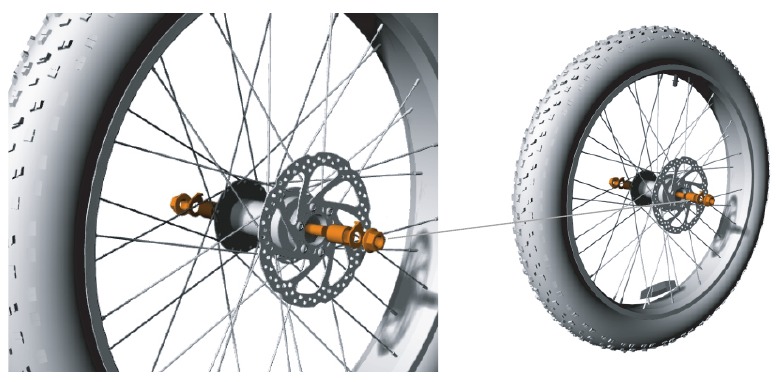

• Verwijder de beschermkap van beide zijden van het voorwiel.


Checklist gereedschapskist

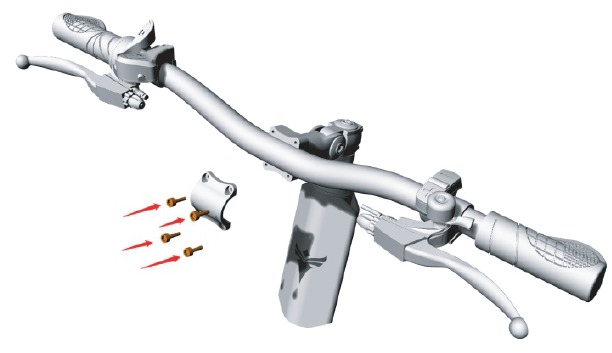

• Demonteer het schuim en draai vervolgens het instrument naar de bovenkant van het stuur.

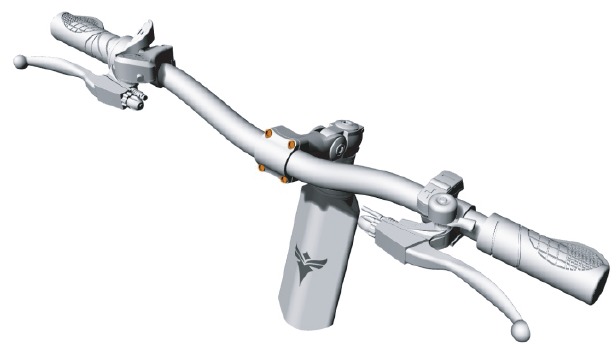

• Plaats het stuur in een geschikte positie en zorg ervoor dat het kruissymbool zich in het midden bevindt.

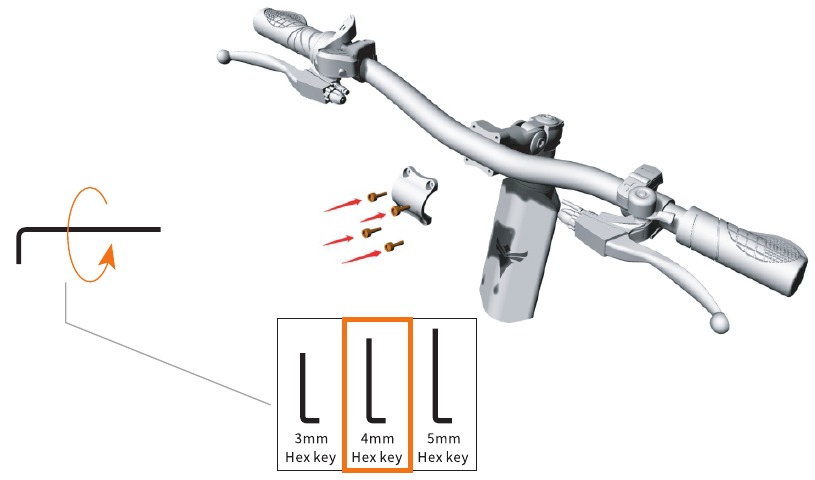

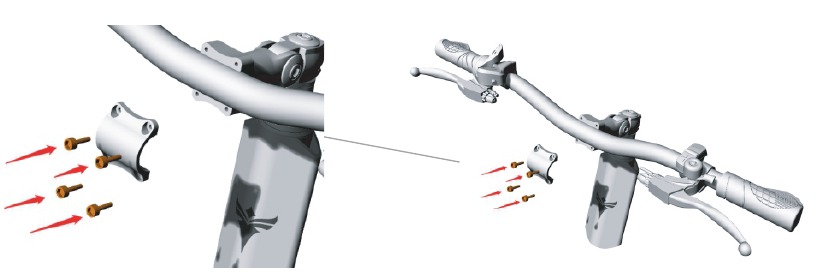

• Gebruik een 4 mm inbussleutel om de 4 bouten te installeren door met de klok mee te draaien. De volgorde wordt weergegeven in de bovenstaande afbeelding. Draai ze nog niet helemaal vast.


• Zodra de bouten en het stuur op de juiste plaats zitten, draait u de bouten volledig vast met de juiste kracht.

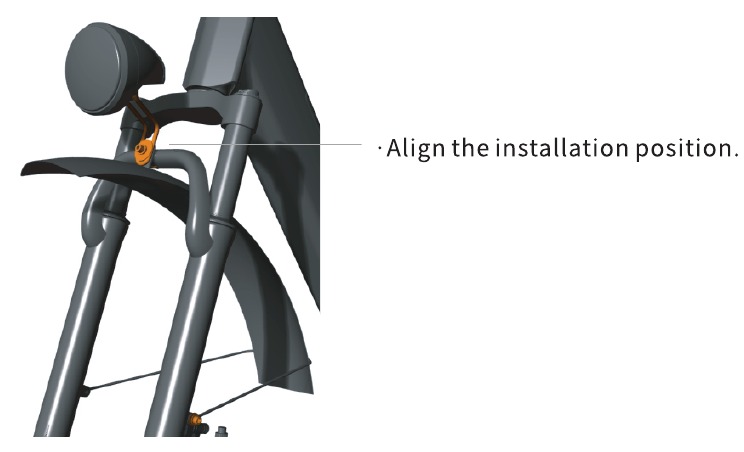

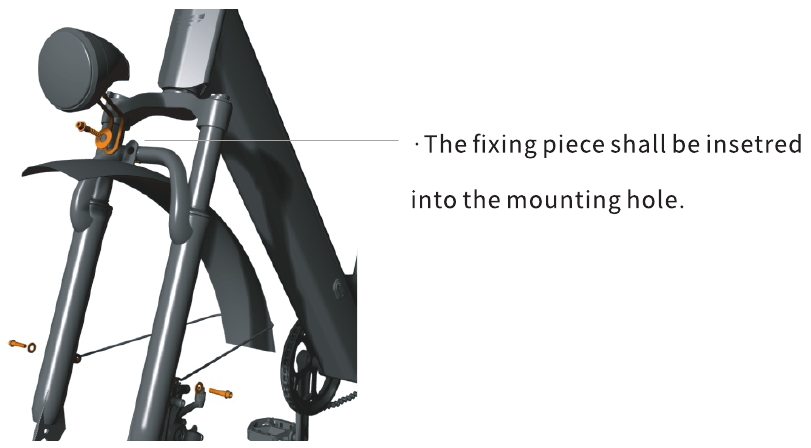

• Haal de koplamp uit de doos.


• Lijn het schroefgat uit en steek vervolgens de schroef erin om deze vast te draaien.


• Draai vast met schroeven in de volgorde die in de afbeelding wordt weergegeven.

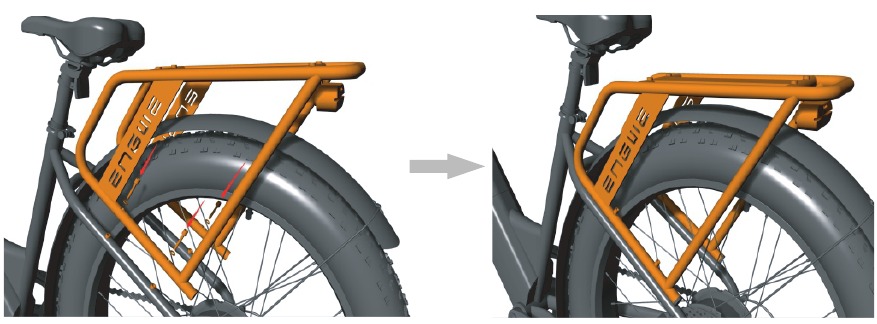

• De plankgaten moeten worden uitgelijnd, plaats de schroeven één voor één volgens de instructies in de onderstaande afbeelding en draai ze vast.


• De schroeven en pakkingen moeten volgens de afbeelding worden geïnstalleerd.

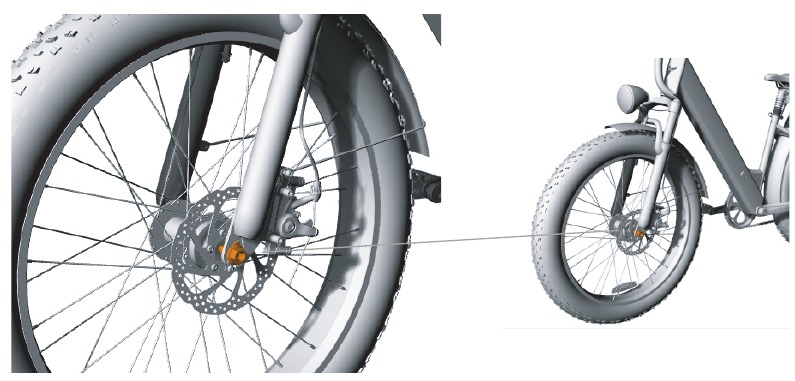

• Klem het voorwiel vast met de voorvork en vergrendel de voorwielschroef met een sleutel.

  De asbus is vastgeklemd in de voorvork.

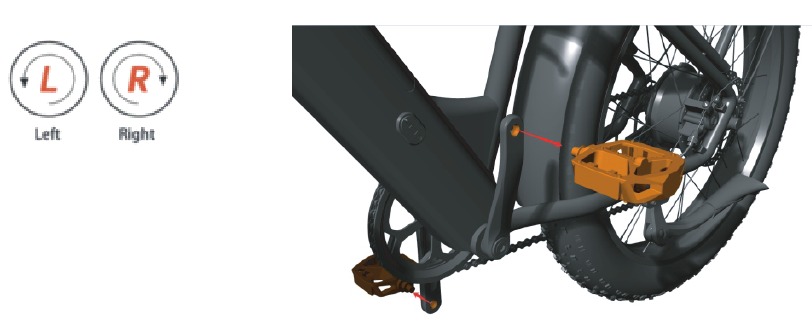

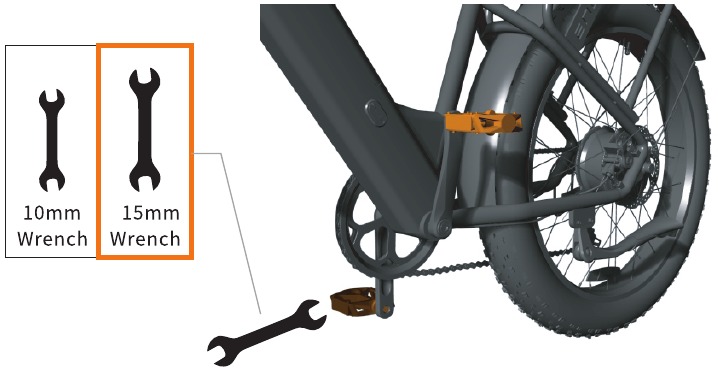

• De pedalen zijn gemarkeerd met "R" (Rechts) en "L" (Links). Dit verwijst naar de twee zijden van de e-bike. Het R-pedaal gaat naar de kant van de carbon riem en het L-pedaal gaat naar de andere kant.

• Installeer het linkerpedaal handmatig door tegen de klok in te draaien en installeer het rechterpedaal door met de klok mee te draaien. Draai het pedaal stevig vast met een 15 mm sleutel.

• Vul de lucht bij met de handpomp voordat u gaat rijden.

DISPLAYHANDLEIDING

Functieoverzicht
Het display biedt een verscheidenheid aan functies om aan uw rijbehoeften te voldoen, waaronder:

• Batterij-indicator
• Motorvermogensindicator
• Aanpassing en indicatie van het ondersteuningsniveau
• Snelheidsindicator (inclusief realtime snelheid, maximale snelheid en gemiddelde snelheid)
• Afstandsindicator (inclusief ritafstand en ODO)
• Bediening en indicatie van duwhulp
• Koplampbediening en indicatie
• Foutcode-indicator
• USB-verbindingsindicator (gereserveerd)
• Hartslagindicator (gereserveerd)
• Bluetooth-verbindingsindicator (gereserveerd)
• Aangepaste parameterinstelling (bijv. wieldiameter, snelheidslimiet, batterijniveau, ondersteuningsniveau, inschakelwachtwoord, stroomlimiet controller, enz.)
• Resetfunctie

Functieoverzicht en functionele gebiedslay-out

Functioneel overzicht
Het display biedt een verscheidenheid aan functies om aan de rijbehoeften van gebruikers te voldoen, waaronder:

• Batterij-indicator
• Indicator voor het ondersteuningsniveau van de trapondersteuning (PAS).
• Snelheid (huidige snelheid, maximale snelheid, gemiddelde snelheid)
• Kilometerstandweergave (enkele en totale kilometerstand)
• Loopboostmodus
• Licht AAN/UIT
• Foutcode-indicator

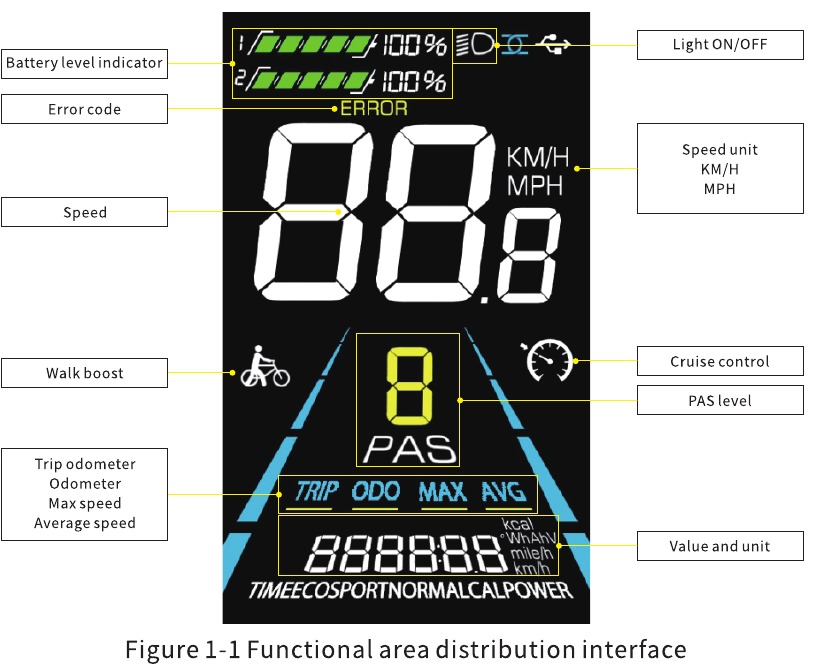

Functionele gebieden

Knopdefinities
Het display is uitgerust met vijf knoppen op de bijbehorende bedieningseenheid: aan/uit , plus , min , licht en schakelen

Routinebediening

In-/uitschakelen
Lang indrukken om het display in/uit te schakelen. Wanneer het display is uitgeschakeld, gebruikt het geen batterijvermogen en is de lekstroom minder dan 1 LIA.

Het display wordt automatisch uitgeschakeld als het langer dan 10 minuten niet wordt gebruikt.

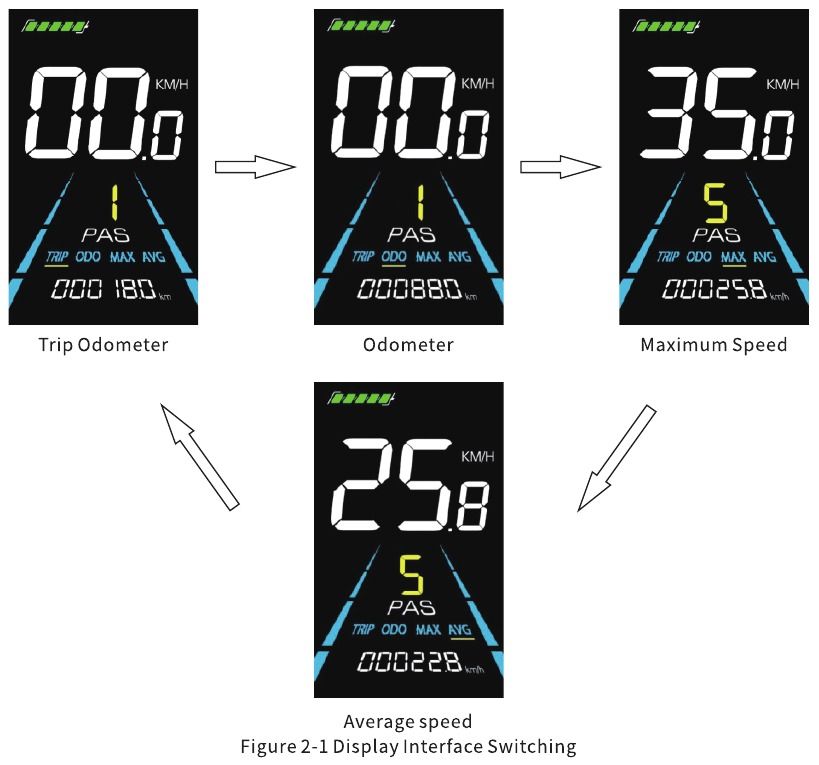

Schakelen tussen weergave-interfaces
Wanneer het display is ingeschakeld, wordt standaard de huidige snelheid (km/u) en de ritteller (km) weergegeven. Kort indrukken om te schakelen tussen ritteller (km), kilometerteller (km), maximale snelheid (km/u) en gemiddelde snelheid (km/u).

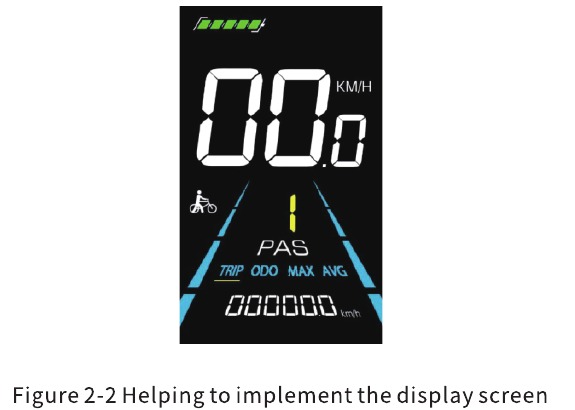

Loopboostmodus
Lang indrukken en vasthouden , de elektrische fiets gaat naar de loopboostmodus. De elektrische fiets rijdt met een constante snelheid en het display toont . Laat de knop los om de vermogensafgifte onmiddellijk te stoppen en terug te keren naar de status van vóór de loopboost.

De loopboostmodus kan alleen worden gebruikt bij het duwen van de elektrische fiets, gebruik deze niet tijdens het rijden.

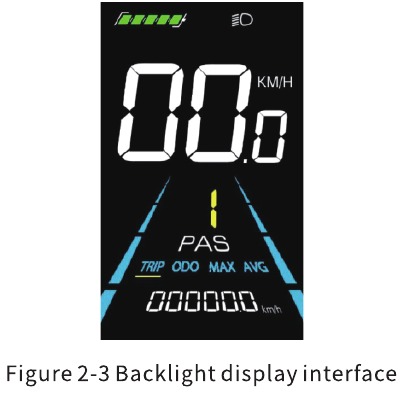

Lichten aan/uitzetten

Druk op de om de controller de lichten te laten inschakelen en de display-achtergrondverlichting wordt gedimd. Druk op nogmaals om de controller de lichten te laten uitschakelen en de achtergrondverlichting de helderheid te laten herstellen.

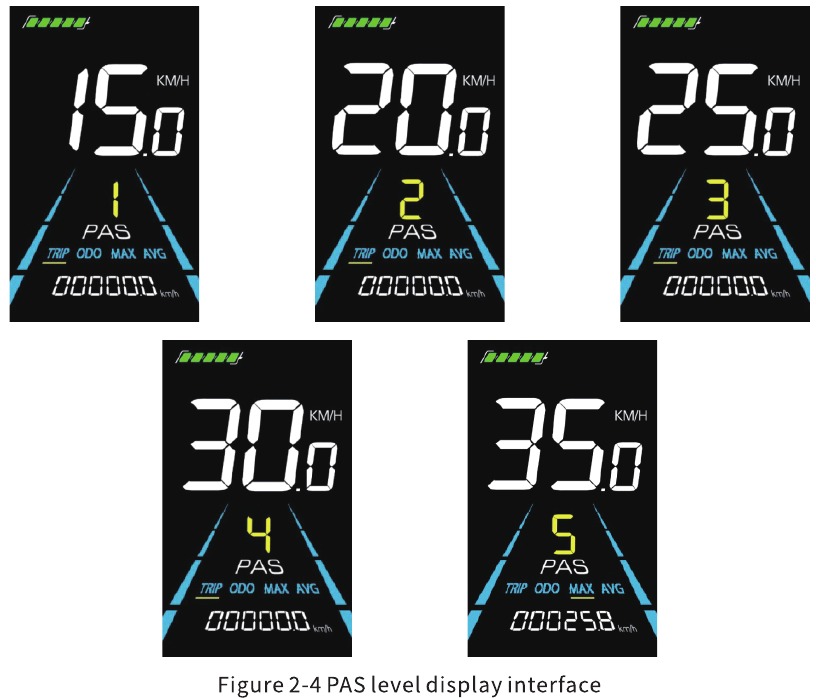

PAS-niveau selectie
Druk op / om het PAS-niveau van de elektrische fiets te wijzigen, waardoor het motoruitgangsvermogen verandert.

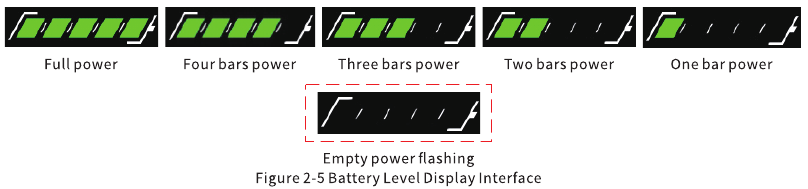

Weergave batterijniveau
Het batterijniveau wordt weergegeven als 5 balken. Wanneer de batterij volledig is opgeladen, lichten alle 5 balken op. Wanneer de batterij volledig leeg is, begint de balk te knipperen en waarschuwt de gebruiker om de batterij zo snel mogelijk op te laden.

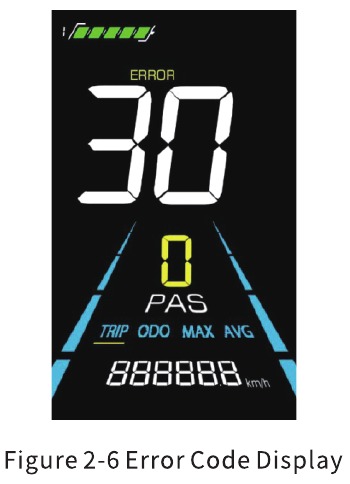

Weergave foutcode
Als er een fout optreedt in het elektronische systeem van de elektrische fiets, zal het display automatisch een foutcode weergeven, zie Schema 1 voor een gedetailleerde definitie van de foutcode.

Wanneer de foutcode op het display verschijnt, los het probleem dan tijdig op, de elektrische fiets kan niet normaal rijden nadat het probleem zich heeft voorgedaan.

Schema 1: Definitie van foutcode

UW EERSTE RIT

LET OP: Wees AUB ZEER VOORZICHTIG wanneer u voor het eerst op uw e-bike stapt, omdat de e-bike aanzienlijk sneller beweegt dan een gewone fiets in actieve, elektrisch ondersteunde modus. Neem uw e-bike mee naar een gebied met veel open ruimte voordat u begint. We raden aan om eerst met de trapondersteuning uit te rijden om vertrouwd te raken met het remmen en schakelen. Vervolgens kunt u de trapondersteuningsniveaus stapsgewijs testen om vertrouwd te raken met de optimale instellingen voor uw rijstijl.

Veiligheidscontroles vóór elke rit

• De batterij moet opgeladen en correct geïnstalleerd zijn.
• Het display moet aan staan en correct functioneren.
• De remmen moeten correct werken.
• De banden moeten op de juiste psi opgepompt zijn.
• De voor- en achterlichten moeten correct werken.
• Kabelverbindingen moeten veilig zijn.

Uw nieuwe e-bike bedienen
De manier om de fiets aan te zetten is:

• Druk op de aan/uit-knop op het linker stuur totdat het display oplicht;
• Rijd op de fiets en draai aan de gashendel of trap op de fiets, de fiets zal bewegen en u kunt het vermogensniveau wijzigen met de bedieningsknoppen, niveau 1 is het langzaamst en niveau 5 is het snelst, en niveau 0 is het menselijke model.

Andere functie

• Handgasregeling. In de handgasmodus wordt de hoeveelheid vermogensondersteuning bepaald door de gasschakelaar die door uw hand wordt bediend. U bedient de gashendel door deze vanuit de ruststand te draaien; hoe verder de gasschakelaar van de ruststand verwijderd is, hoe meer vermogen er naar de motor wordt gestuurd om de e-bike te versnellen. Wanneer u wilt vertragen, laat u eenvoudigweg de gashendel los en laat u deze terugkeren naar de ruststand, en bedient u tegelijkertijd de remmen indien nodig. U hoeft niet op de e-bike te trappen als u de handgashendel gebruikt. U kunt echter trappen terwijl u de vermogensondersteuning gebruikt. Als u trapt om de beweging te helpen, bespaart u energie en gaat de lading in de batterij langer mee.

VEILIGHEID EN WAARSCHUWINGEN

Voordat u op de e-BIKE rijdt
Voer altijd een mechanische inspectie uit voordat u op een e-bike rijdt:

• Hardware is goed vastgemaakt
• Banden zijn goed opgepompt
• Remmen werken correct
• Handvat afgesteld en vastgezet
• Voorwielen zijn veilig en goed vergrendeld

Wanneer u op de e-Bike rijdt

• Houd u aan alle verkeersregels en lokale verkeerswetten.
• Respecteer automobilisten, voetgangers en andere fietsers. Ga niet racen of plagen met andere fietsers.

• Rijd voorzichtig, want anderen zien u mogelijk niet. Kom niet te dicht bij andere fietsers of voertuigen.
• Rijd op fietspaden en -routes.
• Houd u aan verkeersborden en -signalen.
• Gebruik de juiste gebaren bij het afslaan en parkeren.

• Draag geen hoofdtelefoon.
• Neem geen volwassen passagiers mee. •Neem niets mee dat uw zicht of controle over uw e-bike belemmert.

Vermijd het rijden in de volgende situaties:

• Het zicht is slecht, zoals bij zonsopgang, zonsondergang of in het donker
• slecht weer

• Extreme vermoeidheid van de berijder
• E-bike onderhoud vereist

Off-road rijden

• Houd u aan de lokale wetten met betrekking tot off-road rijden.
• Oefen het rijden op gemakkelijker terrein om uw vaardigheden te verbeteren.
• Draag altijd de juiste veiligheidsuitrusting.
• Rijd altijd met een metgezel in de backcountry.

Rijden in de regen

• Vermijd zoveel mogelijk rijden bij nat weer.
• Verminder uw snelheid als u bij nat weer moet rijden.
• Nat weer kan de zichtbaarheid, het remmen en de tractie van een e-bike beïnvloeden en anderen die de weg delen, beïnvloeden.
• Ongelukken nemen toe bij natte weersomstandigheden.

Rijden in de nacht

• Rijden in de nacht is veel gevaarlijker dan rijden overdag.
• Zorg ervoor dat u reflecterende kleding draagt.

• Zorg ervoor dat u de lokale wetten met betrekking tot nachtrijden naleeft.
• Reflectoren zijn geen vervanging voor de vereiste verlichting. Reflectoren helpen anderen u te zien door auto's en straatverlichting op te vangen en te reflecteren. Voordat u 's nachts gaat rijden, moet u ervoor zorgen dat uw reflectoren in goede staat zijn. Verwijder de reflectoren niet van de e-bike.
• Gebruik altijd een adequaat verlichtingssysteem wanneer u 's nachts rijdt of op een ander moment met slecht zicht. Rijden 's nachts of op een ander moment met slecht zicht zonder adequate verlichtingssystemen en reflectoren kan leiden tot de dood of ernstig letsel. Rust uw e-bike indien nodig uit met aftermarket-batterijen of een generatorverlichtingssysteem.

Extreem en agressief rijden
Elektrische fietsontwerpen hebben beperkingen in termen van sterkte en integriteit. Extreem, stunt- en wedstrijdfietsen kunnen deze limieten overschrijden. De fabrikant raadt deze soorten ritten niet aan. Bovendien verhogen extreem, stunt- en wedstrijdfietsen het risico op overlijden en ernstig letsel.

Tips voor het vergroten van het bereik
Het bereik van de fiets op één enkele lading varieert sterk, afhankelijk van de berijder, het terrein, de windomstandigheden, de input van de gebruiker en het extra laadgewicht. De onderstaande tabel toont een schatting van het mogelijke bereik dat een rijder onder verschillende omstandigheden kan verwachten.
Alle tests gebruiken:
Om het meeste bereik per batterijlading te krijgen, zijn er een paar eenvoudige dingen die u kunt doen:

• Rijd op een lager PAS-niveau.
• Gebruik lagere PAS-niveaus en pedalen bij het beklimmen van heuvels.
• Trappen bij het starten vanuit stilstand.

Batterijrecycling
Wanneer uw batterij niet meer bruikbaar is, moet u deze weggooien in overeenstemming met de staats- en federale voorschriften. De staatsvoorschriften met betrekking tot het weggooien van batterijen variëren, dus het is belangrijk om de voorschriften van uw staat te kennen en te volgen. Lithium-ionbatterijen mogen niet in standaard vuilnisbakken worden geplaatst.

Aanbevolen onderhoudsinterval
Regelmatige inspectie en onderhoud zijn essentieel om ervoor te zorgen dat uw Engwe fiets presteert zoals bedoeld en om slijtage aan de systemen te verminderen. De voorgestelde onderhoudsintervallen zijn slechts richtlijnen. De werkelijke slijtage en servicebehoeften variëren met de gebruiksomstandigheden. We raden over het algemeen inspecties, service en noodzakelijke vervangingen aan bij het eerste tijds- of kilometerinterval in de onderstaande tabel.

BATTERIJ EN ONDERHOUD

Uw e-bike batterij opladen
Volg deze stappen voor het opladen van uw e-bike batterij van Engwe Bikes:

• Open de afdekking van de oplaadpoort en vouw de fiets op;
• Steek de sleutel in de batterij en houd deze vast totdat deze met de klok mee tot het einde is vastgeschroefd (let op: de vergrendelingshendel is volledig in de batterij ingetrokken om de batterij te verwijderen);
• Schuif de batterij eraf, de batterij is vrij zwaar, u moet oppassen dat u deze niet laat vallen.

Batterij oplaadinformatie

• U kunt de batterij opladen terwijl deze op de e-bike is geïnstalleerd of nadat deze van de e-bike is verwijderd.
• U moet de batterij uitschakelen voordat u deze oplaadt.
• De oplaadtijd is afhankelijk van de resterende capaciteit van de batterij. Als de batterij volledig ontladen is, duurt het 6 uur om volledig op te laden. Wanneer de batterij volledig is opgeladen, verandert de LED op de oplader van rood naar groen. Op dit punt moet u de oplader loskoppelen.
• Laat de oplader niet langdurig aangesloten op de batterij nadat het opladen voltooid is (houd deze aangesloten en laad 's nachts op). Het is normaal dat de oplader en de batterij tijdens het opladen enigszins opwarmen. Als u tijdens het opladen iets ongewoons opmerkt, stop dan met het opladen en het gebruik van de fiets en neem contact op met Engwe Bikes Product Support voor hulp.

Alle schade of defecten aan het garantieonderdeel veroorzaakt door het niet opvolgen van de instructies in de handleiding van de elektrische fiets, overmacht, een ongeval, misbruik, nalatigheid, misbruik, commercieel gebruik, wijziging, aanpassing, onjuiste montage, installatie van niet-originele onderdelen of accessoires of incompatibiliteit met verkochte elektrische fietsen, verkeerde behandeling, waterschade, extreem rijden, stuntrijden of onjuist vervolgonderhoud. Elk ongeautoriseerd onderhoud of gebruik van ongeautoriseerde onderdelen.

• Batterijen worden niet gegarandeerd tegen schade veroorzaakt door elektrische pieken, gebruik van een onjuiste oplader, onjuist onderhoud of ander dergelijk misbruik, normale slijtage of waterschade.

PROBLEEMOPLOSSING

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
