EINHELL GC-CT 18/24 Li Handleiding

Veiligheidsinformatie

Raadpleeg voor de relevante veiligheidsinformatie het meegeleverde boekje.

Waarschuwing!
Lees alle veiligheidsinformatie, instructies, illustraties en technische gegevens die op of bij dit elektrische gereedschap zijn verstrekt. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Bij het gebruik van apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om verwondingen en schade te voorkomen. Lees de volledige originele bedieningsinstructies en veiligheidsinformatie zorgvuldig door. Bewaar deze bedieningsinstructies op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze originele bedieningsinstructies en de veiligheidsinformatie. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinformatie.

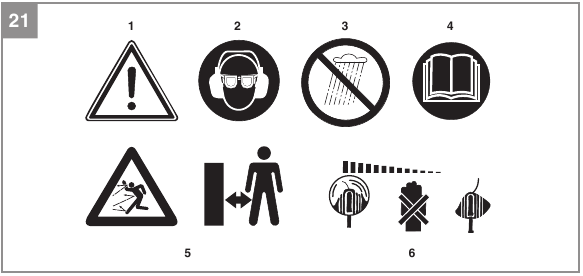

Uitleg van de waarschuwingssymbolen op de apparatuur (zie afb. 21)

1. Waarschuwing!
2. Draag een veiligheidsbril en gehoorbescherming!
3. Bescherm tegen vocht!
4. Lees de handleiding voor u begint!
5. Houd andere mensen uit het gevarenzône!
6. De apparatuur blijft draaien!

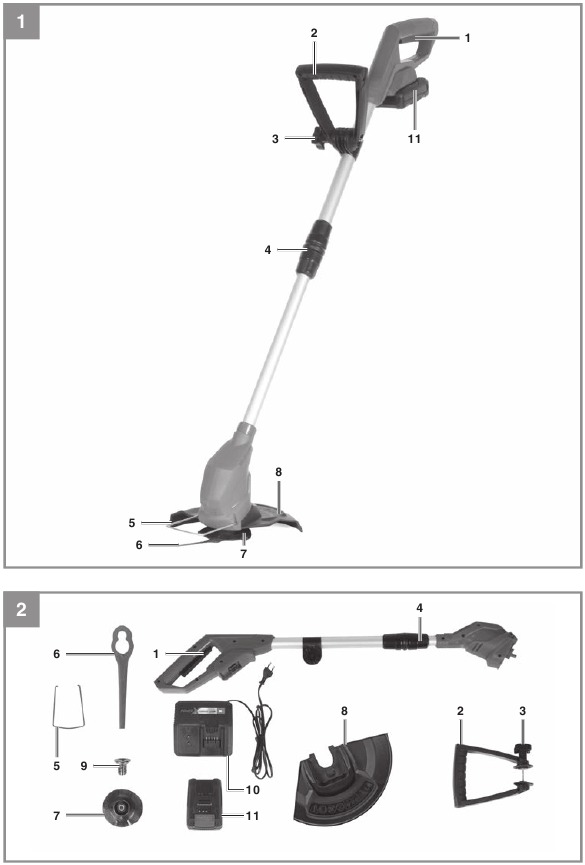

Indeling en meegeleverde artikelen

Indeling

(Afb. 1/2)

1. Aan/uit-schakelaar
2. Extra handgreep
3. Bevestigingsschroef
4. Hoogteverstelling
5. Kantgeleider
6. Mes
7. Mesplaat
8. Beschermkap
9. Bevestigingsschroef
10. Oplaadeenheid
11. Oplaadbare batterij

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en toon een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Trimmer
• Beschermkap
• Extra handgreep
• Reservemes
• Montagemateriaal
• Oplaadeenheid
• Oplaadbare batterij
• Originele bedieningsinstructies
• Veiligheidsinformatie

Beoogd gebruik

De apparatuur is ontworpen voor het maaien van gazons en kleine grasvelden in privé- en hobbytuinen.
Apparatuur die is ontworpen voor gebruik in privé- en hobbytuinen wordt beschouwd als ongeschikt voor gebruik in openbare voorzieningen, parken en sportcentra, langs wegen of in de land- en bosbouw. De bedieningsinstructies zoals geleverd door de fabrikant moeten worden bewaard en geraadpleegd om ervoor te zorgen dat de apparatuur op de juiste manier wordt gebruikt en onderhouden.

Deze apparatuur mag niet worden gebruikt voor composteerdoeleinden (versnipperen), omdat dit kan leiden tot letsel of schade aan eigendommen.

De apparatuur mag alleen worden gebruikt voor de taken waarvoor deze is ontworpen. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg van dergelijk misbruik.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de apparatuur wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde rest risico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

• Longschade als er geen geschikt stofmasker wordt gebruikt.
• Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
• Gezondheidsschade veroorzaakt door trillingen in de hand-arm als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.
• Letsel en materiële schade veroorzaakt door rondvliegende onderdelen.
• Snijwonden als er geen geschikte beschermende kleding wordt gedragen.

Het elektrische gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld medische implantaten actief of passief belemmeren. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze de apparatuur gebruiken.

Technische gegevens

Snelheid n0	8.500 min-1
Snijcirkel	Ø 24 cm
Beschermingsklasse	III
Geluidsvermogensniveau LWA	88,1 dB (A)
Geluidsdrukniveau LpA	79 dB (A)
Gegarandeerd geluidsvermogensniveau LWA	90 dB (A)
K-onzekerheid	2,17 dB
Trilling	5,8 m/s2
K-onzekerheid	2,3 m/s2
Geluidsdrukniveau aan het oor van de bediener	79 dB(A)
K-onzekerheid	3 dB
Power-X-Change lithium-ion oplaadbare batterij
Spanning:	18 V DC
Capaciteit:	2,0 Ah
Aantal cellen:	5
Oplaadeenheid Power-X-Change 18V
Netspanning	200-250 V ~ 50-60 Hz
Uitgang
Nominale spanning	20 V d. c.
Nominale stroom	3000 mA
Beschermingsklasse	II/

De apparatuur mag alleen worden gebruikt met de lithium-ion oplaadbare batterijen van de Power-X-Change serie!

De oplaadeenheid mag alleen worden gebruikt voor de lithium-ion batterijen van de Power-X-Change serie!

Het machinelawaai kan hoger zijn dan 85 dB (A). De operator heeft in dit geval maatregelen nodig om zich tegen het lawaai te beschermen. Het geluid wordt gemeten in overeenstemming met EN ISO 11201:2010 en EN ISO 3744:2010. De waarde van de trillingen die door de handgreep worden uitgestoten, is bepaald in overeenstemming met EN 28662-1:1992.

De trillingswaarde verandert afhankelijk van het toepassingsgebied van de elektrische apparatuur en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.

Beperk de geluidsproductie en trilling tot een minimum!

• Gebruik alleen apparatuur die in perfecte staat verkeert.
• Onderhoud en reinig de apparatuur regelmatig.
• Pas uw manier van werken aan de apparatuur aan.
• Overbelast de apparatuur niet.
• Laat de apparatuur indien nodig controleren.
• Schakel de apparatuur uit wanneer deze niet in gebruik is.
• Draag handschoenen.

Vóór inbedrijfstelling

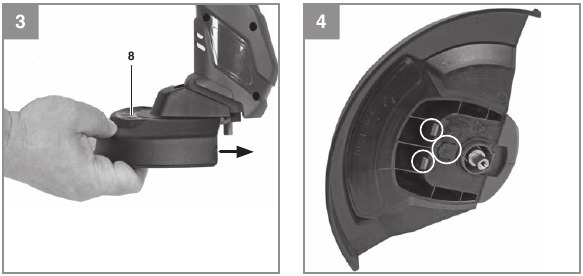

De veiligheidskap monteren

(Afb. 3-4)
Schuif de beschermkap (onderdeel 8) in de richting van de pijl op de motorbehuizing zoals weergegeven in afb. 3. Zorg ervoor dat deze correct vastklikt! Zorg ervoor dat de beschermkap is gemonteerd zoals in afb. 4.

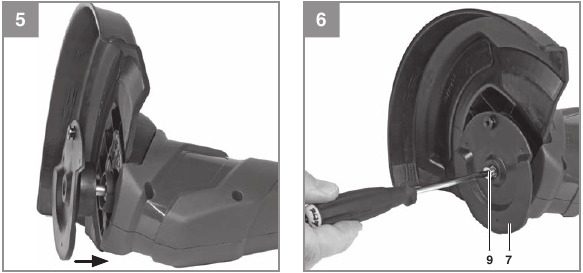

De mesplaat monteren

(Afb. 5-6)
Plaats de mesplaat (onderdeel 7) op de montageschacht en bevestig deze met de schroef (onderdeel 9).

Het mes monteren

(Afb. 7)
Plaats de grotere opening van het mes (onderdeel 6) op de mesbevestiging (A) van de mesplaat (onderdeel 7) en trek deze naar buiten in de richting van de pijl totdat het mes vastklikt, zoals weergegeven in afb. 20.

Hoogteverstelling

(Afb. 8)
Draai (A) de wartelmoer los totdat de handgreep van de grastrimmer vrij in en uit kan worden bewogen. Stel nu de vereiste werkhoogte in en zet de handgreep in deze positie vast door de wartelmoer weer vast te draaien (B).

De extra handgreep monteren

(Afb. 9)
Plaats de extra handgreep (onderdeel 2) op de daarvoor bestemde bevestiging en let op de tanden. Zet vervolgens de extra handgreep vast met behulp van de meegeleverde schroef.

De extra handgreep verstellen

(Afb. 9)
Draai de bevestigingsschroef (onderdeel 3) op de extra handgreep los totdat deze zonder grote weerstand naar voren en naar achteren kan worden bewogen. Stel de vereiste positie in en draai de verstelvergrendeling weer vast.

De kantgeleider monteren

(Afb. 10)
Trek de uiteinden van de kantgeleider (onderdeel 5) iets uit elkaar en steek de uiteinden in de daarvoor bestemde gaten in de motorbehuizing.

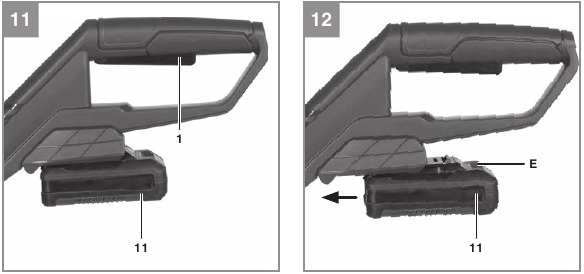

De accu plaatsen

(Afb. 11/12)
Druk op de zijdelingse pushlock (E)-knoppen van het accupack, zoals weergegeven in afb. 12, en duw het accupack in de daarvoor bestemde houder. Wanneer het accupack is geplaatst zoals in afb. 11, zorg er dan voor dat de pushlock-knoppen vastklikken! Om het accupack te verwijderen, gaat u in omgekeerde volgorde te werk.

De accu opladen

(Afb. 13)

1. Haal het accupack uit het apparaat. Doe dit door op de zijdelingse pushlock-knoppen te drukken.
2. Controleer of uw netspanning overeenkomt met die op het typeplaatje van de acculader. Steek de stekker van de lader (10) in het stopcontact. De groene LED begint dan te knipperen.
3. Plaats het accupack (11) in de acculader (10).
4. In paragraaf „Laadindicator" vindt u een tabel met een uitleg van de LED-indicator op de lader.

Het accupack kan tijdens het opladen een beetje warm worden. Dit is normaal.

Als het accupack niet kan worden opgeladen, controleer dan:

• of er spanning op het stopcontact staat
• of er goed contact is bij de laadcontacten

Als het accupack nog steeds niet kan worden opgeladen, stuur dan

• de laadeenheid
• en het accupack

naar ons klantenservicecentrum.

Om ervoor te zorgen dat artikelen correct worden verpakt en afgeleverd wanneer u ze naar ons opstuurt, neemt u contact op met onze klantenservice of het verkooppunt waar het apparaat is gekocht.

Zorg er bij het verzenden of weggooien van accu's en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken worden verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat het accupack lang meegaat, moet u ervoor zorgen dat u het tijdig oplaadt. U moet het accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat het accupack nooit volledig ontladen. Dit veroorzaakt een defect.

Accucapaciteitsindicator

(Afb. 14)
Druk op de knop voor de accucapaciteitsindicator (onderdeel F). De accucapaciteitsindicator (onderdeel H) toont de laadstatus van de accu met behulp van 3 LED's.

Alle 3 de LED's branden:
De accu is volledig opgeladen.

2 of 1 LED(s) branden:
De accu heeft voldoende resterende lading.

1 LED knippert:
De accu is leeg, laad de accu op.

Alle LED's knipperen:
De accutemperatuur is te laag. Verwijder de accu uit het apparaat, bewaar deze één dag op kamertemperatuur. Als de storing opnieuw optreedt, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

Gebruik

Volg deze instructies om maximale prestaties van uw grastrimmer te verkrijgen:

• Gebruik de grastrimmer nooit zonder de beschermkap.
• Maai geen gras als het nat is. De beste resultaten worden behaald met droog gras.
• Om uw grastrimmer in te schakelen, drukt u op de AAN/UIT-schakelaar (afb. 11/onderdeel 1).
• Om uw grastrimmer uit te schakelen, laat u de aan/uit-schakelaar weer los (afb. 11/onderdeel 1).
• Houd de grastrimmer niet in de buurt van het gras totdat de schakelaar is ingedrukt, d.w.z. de grastrimmer in werking is.

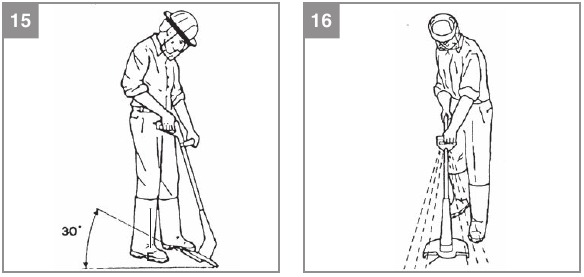

• Om goed te maaien, zwaait u de machine zijwaarts terwijl u vooruit beweegt. Houd de grastrimmer in een hoek van ongeveer 30° terwijl u dit doet (zie afb. 15 en 16).

• Als het gras lang is, moet het gras in fasen korter worden gemaaid, beginnend vanaf de punt (zie afb. 17).

• Gebruik de beschermkap om onnodige slijtage te voorkomen.
• Om onnodige slijtage te voorkomen, houdt u de grastrimmer uit de buurt van harde voorwerpen.
• Om de kantgeleider langs muren of objecten te gebruiken, zwaait u de kantgeleider naar voren (afb. 18). Zwaai hem omhoog wanneer hij niet in gebruik is (afb. 19).



Reiniging/onderhoud en bestellen van reserveonderdelen

Schakel de grastrimmer uit en verwijder het accupack voordat u hem opbergt of reinigt.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas hem schoon met perslucht onder lage druk.
• Wij raden u aan om de apparatuur direct na gebruik te reinigen.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen agressief zijn voor de plastic onderdelen van de apparatuur. Zorg ervoor dat er geen water in het inwendige van de apparatuur kan komen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.
• Gebruik een borstel om afzettingen van de veiligheidsbescherming te verwijderen.

Het mes vervangen

Zorg ervoor dat u het accupack verwijdert voordat u het mes vervangt!

• Duw het mes naar binnen (afb. 20) en verwijder het door de grotere opening.
• Om het nieuwe mes te monteren, gaat u in omgekeerde volgorde te werk (afb. 10). Zorg ervoor dat het mes correct vastklikt, zoals weergegeven in afb. 20.

Onderhoud

Er bevinden zich geen andere onderdelen in de apparatuur die onderhoud vereisen.

Reserveonderdelen bestellen

Vermeld de volgende informatie bij alle bestellingen van reserveonderdelen:

• Model/type van de apparatuur
• Artikelnummer van de apparatuur
• ID-nummer van de apparatuur
• Reserveonderdeelnummer van het benodigde reserveonderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Opslag

Verwijder de oplaadbare accu.
Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

• Draag het gereedschap altijd met één hand aan de handgreep en de andere aan de extra handgreep. Draag het gereedschap niet aan de motorbehuizing.
• Zet het gereedschap vast tegen wegglijden als u het met de auto vervoert.
• Gebruik indien mogelijk de originele verpakking voor transport.

Storingen

De apparatuur werkt niet

Controleer of de accu is opgeladen en of de laadeenheid werkt. Als de apparatuur niet werkt ondanks dat de voedingsspanning in orde is, stuur deze dan naar het onderstaande klantenserviceadres.
