Specificaties
Specificaties kunnen zonder kennisgeving worden gewijzigd.
Tabel 1 Algemene specificaties
| Specificatie | Details |
| Afmetingen (B x D x H) | 452 x 360 x 804 mm (17,8 x 14,2 x 31,7 inch) |
| Omkasting | Classificatie: NEMA 4x/IP56 Materiaal: PC/ABS-behuizing, PC-deur, PC-scharnieren en -vergrendelingen, 316 SST-hardware. Alleen voor gebruik binnenshuis. Houd uit de buurt van direct zonlicht. |
| Gewicht | 20,5 kg zonder reagentia en standaarden, 30 kg met reagentia, standaarden en reinigingsoplossing |
| Montage | Muur, paneel of tafel |
| Beschermingsklasse | I |
| Vervuilingsgraad/installatiecategorie | 2/II |
| Stroomvereisten | AC: 100-240 VAC, 50/60 Hz Instrument: nominaal 0,5 A, maximaal 8,3 A; accessoire-uitgang 100-240 Vac, maximaal 5,0 A Aansluiting: draad van 1,0 tot 1,3 mm2 (18 tot 16 AWG), gestrand 1,0 mm2 (18 AWG) aanbevolen; veldbekabelingsisolatie moet minimaal 65 °C (149 °F) zijn |
| Bedrijfstemperatuur | 5 tot 45 °C (41 tot 113 °F) |
| Bedrijfsvochtigheid | 5 tot 95% niet-condenserend |
| Opslagtemperatuur | –20 tot 60 °C (–4 tot 140 °F) |
| 4–20 mA-uitgangen | Vier; belastingimpedantie: maximaal 600 Ω Aansluiting: draad van 0,644 tot 1,29 mm2 (22 tot 16 AWG), 0,644 tot 0,812 mm2 (22 tot 20 AWG) aanbevolen, afgeschermde twisted pair-draad |
| Alarmrelaisuitgangen | Vier; type: niet-gevoede SPDT-relais, elk nominaal 5 A resistief, maximaal 240 VAC Aansluiting: draad van 1,0 tot 1,29 mm2 (18 tot 16 AWG), gestrand 1,0 mm2 (18 AWG) aanbevolen |
| Digitale ingangen | Vier; aansluiting: draad van 0,644 tot 1,29 mm2 (22 tot 16 AWG), 0,644 tot 0,812 mm2 (22 tot 20 AWG) gestrand (geïsoleerde gelijkspanningsingang of een open-collector-/relaiscontactsluiting) aanbevolen |
| Zekeringen | Ingangsvermogen—AC: T 1,6 A, 250 VAC; DC: T 6,3 A, 250 VAC Uitgangsvermogen—AC: T 5,0 A, 250 VAC; DC: T 1,6 A, 250 VAC Alarmrelaisuitgangen: T 5,0 A, 250 V |
| Fittingen | Monsterleiding en monsterbypassafvoer: 6 mm OD push-to-connect-fitting voor plastic buizen Chemische en behuizingsafvoeren: 11 mm (7/16 inch) ID slip-on fitting voor zachte plastic buizen |
Tabel 1 Algemene specificaties (vervolg)
| Specificatie | Details |
| Monsterdruk, -debiet en -temperatuur | Druk: 17,2 tot 600 kPa (2,5 tot 87 psi) tot vooraf ingestelde drukregelaar Debiet: 100 tot 1000 ml/minuut Temperatuur: 5 tot 50 °C (41 tot 122 °F) |
| Aantal monsterstromen | 1 of 2 met programmeerbare volgorde |
| Certificeringen | ETL-gecertificeerd volgens UL- en CSA-normen, CE-markering |
Tabel 2 Meetspecificaties
| Specificatie | Details |
| Lichtbron | LED (light emitting diode) met een piek-golflengte van 650 nm |
| Meetbereik | 0,01 tot 2 ppm als N, 0,05 tot 10 ppm als Cl2 |
| Nauwkeurigheid | ± 5% of 0,01 ppm als N of 0,05 ppm als Cl2 (de grootste waarde) voor 5 tot 40 °C (41 tot 104 °F) ±10% of 0,02 als N of 0,10 ppm als Cl2 (de grootste waarde) voor 40 tot 50 °C (104 tot 122 °F) |
| Precisie/herhaalbaarheid | 3% of 0,01 ppm als N of 0,05 ppm als Cl2 (de grootste waarde) |
| Reactietijd | Binnen 5 minuten |
| Stabilisatietijd | Na de eerste opstart of jaarlijks onderhoud: 10 meetcycli Na stand-by: 1 meetcyclus Na kalibratie: 1 meetcyclus |
| Kalibratietijd | Automatische helling- en offsetkalibratie: 50 minuten |
| Minimale detectielimiet | 0,01 ppm als N of 0,05 ppm als Cl2 |
| Reagensgebruik | Gebruik: 1 L reagens per maand met een cyclustijd van 5 minuten Container: 1 L, HDPE met polypropyleen doppen |
| Standaardgebruik en reinigingsoplossingen | Gebruik: 2 L van elke standaard- en reinigingsoplossing per maand Container: 2 L, PETE met polypropyleen doppen |
Algemene informatie
De fabrikant is in geen geval aansprakelijk voor schade als gevolg van oneigenlijk gebruik van het product of het niet naleven van de instructies in de handleiding. De fabrikant behoudt zich het recht voor om te allen tijde wijzigingen aan te brengen in deze handleiding en de producten die erin worden beschreven, zonder kennisgeving of verplichting. Herzieningen zijn te vinden op de website van de fabrikant.
Veiligheidsinformatie
De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerde toepassing of misbruik van dit product, inclusief, maar niet beperkt tot, directe, incidentele schade en gevolgschade, en wijst dergelijke schade af voor zover toegestaan onder de toepasselijke wetgeving. De gebruiker is er als enige verantwoordelijk voor om kritieke toepassingsrisico's te identificeren en passende mechanismen te installeren om processen te beschermen tijdens een mogelijke storing van de apparatuur.
Lees deze hele handleiding voordat u deze apparatuur uitpakt, installeert of bedient. Besteed aandacht aan alle gevaar- en voorzichtigheidsverklaringen. Het niet naleven hiervan kan leiden tot ernstig letsel van de bediener of schade aan de apparatuur.
Als de apparatuur wordt gebruikt op een manier die niet is gespecificeerd door de fabrikant, kan de bescherming die de apparatuur biedt, worden aangetast. Gebruik of installeer deze apparatuur niet op een andere manier dan die in deze handleiding is beschreven.
Gebruik van gevareninformatie
| |
| Geeft een potentieel of dreigend gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben. |
| |
| Geeft een potentieel of dreigend gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben. |
| |
| Geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht of matig letsel. |
| |
| Geeft een situatie aan die, indien niet vermeden, schade aan het instrument kan veroorzaken. Informatie die speciale aandacht vereist. |
Voorzorgslabels
Lees alle labels en etiketten die aan het instrument zijn bevestigd. Persoonlijk letsel of schade aan het instrument kan optreden als dit niet wordt nageleefd. Een symbool op het instrument wordt in de handleiding vermeld met een voorzorgsmaatregel.
| | Dit is het veiligheidswaarschuwingssymbool. Neem alle veiligheidsberichten die op dit symbool volgen in acht om potentieel letsel te voorkomen. Als het op het instrument staat, raadpleeg dan de gebruiksaanwijzing voor bedienings- of veiligheidsinformatie. |
| Dit symbool geeft aan dat er een veiligheidsbril nodig is. |
| Dit symbool identificeert een risico op chemische schade en geeft aan dat alleen personen die gekwalificeerd en getraind zijn om met chemicaliën te werken, chemicaliën mogen hanteren of onderhoud mogen uitvoeren aan chemische toevoersystemen die aan de apparatuur zijn gekoppeld. |
| | Dit symbool geeft aan dat er een risico op elektrische schokken en/of elektrocutie bestaat. |
| | Dit symbool geeft aan dat het gemarkeerde item heet kan zijn en niet zonder zorg mag worden aangeraakt. |
| Dit symbool geeft aan dat er een brandrisico aanwezig is. |
| Dit symbool identificeert de aanwezigheid van een sterke corrosieve of andere gevaarlijke stof en een risico op chemische schade. Alleen personen die gekwalificeerd en getraind zijn om met chemicaliën te werken, mogen chemicaliën hanteren of onderhoud uitvoeren aan chemische toevoersystemen die aan de apparatuur zijn gekoppeld. |
| Elektrische apparatuur die met dit symbool is gemarkeerd, mag niet worden afgevoerd via Europese huishoudelijke of openbare afvalsystemen. Retourneer oude apparatuur of apparatuur aan het einde van de levensduur naar de fabrikant voor verwijdering zonder kosten voor de gebruiker. |
Productoverzicht
| | |
| | Chemische of biologische gevaren. Als dit instrument wordt gebruikt om een behandelingsproces en/of chemisch toevoersysteem te bewaken waarvoor wettelijke limieten en bewakingsvereisten gelden met betrekking tot de volksgezondheid, openbare veiligheid, voedsel- of drankproductie of -verwerking, is het de verantwoordelijkheid van de gebruiker van dit instrument om alle toepasselijke voorschriften te kennen en na te leven en om voldoende en passende mechanismen te hebben om te voldoen aan de toepasselijke voorschriften in het geval van een storing van het instrument. |
De analyzer meet de totale ammoniak en monochlooramine in drinkwater en berekent de concentratie vrije ammoniak. De chemische analyse maakt gebruik van een gemodificeerde fenolmethode om monochlooraminewaarden te meten met behulp van colorimetrie. Een overmaat aan hypochloriet bij de juiste pH genereert totale ammoniakwaarden die worden gemeten met behulp van colorimetrie. Vervolgens berekent de analyzer de vrije ammoniakwaarden uit het verschil tussen de gemeten parameters.
Raadpleeg Afbeelding 1 voor het overzicht van de analyzer. De deuren kunnen gemakkelijk worden verwijderd voor een betere toegang. Raadpleeg Afbeelding 2. Zorg ervoor dat de deuren zijn geïnstalleerd, gesloten en stevig vergrendeld om de milieuklasse van de behuizing te behouden.

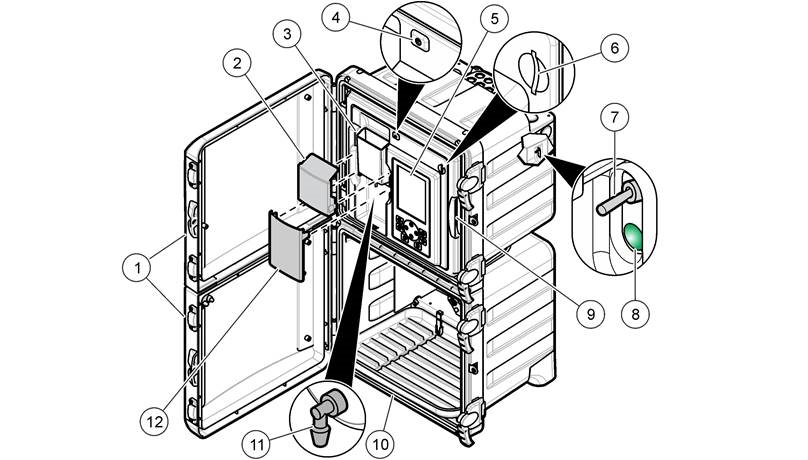

Afbeelding 1 Productoverzicht

| 1 Bovenste en onderste deuren | 5 Display en toetsenblok | 9 Analytics-paneel |
| 2 Trechterafdekking | 6 SD-kaartsleuf | 10 Reagentiaflessenhouder |
| 3 Invoertrechter voor steekproef | 7 Aan/uit-schakelaar[1] | 11 Uitgangsaansluiting steekproef |
| 4 Statusindicatielampje | 8 Voedings-LED (aan = analyzer is aan) | 12 Afdekking uitgang steekproef |

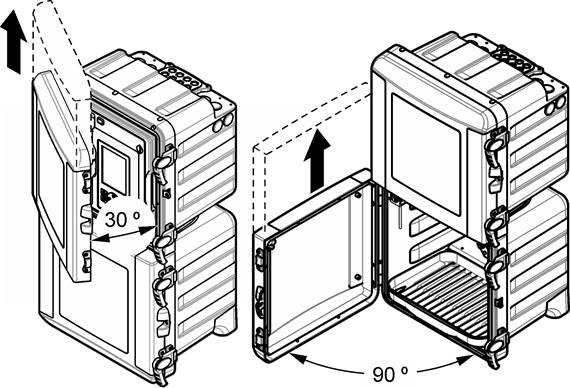

Afbeelding 2 Deur verwijderen

Installatie
| | |
| | Meerdere gevaren. Alleen gekwalificeerd personeel mag de taken uitvoeren die in dit deel van het document worden beschreven. |
Mechanische installatie
| | ||
| Risico op letsel of overlijden. Zorg ervoor dat de wandmontage 4 keer het gewicht van de apparatuur kan dragen. | |
| | ||
| Gevaar voor persoonlijk letsel. Instrumenten of componenten zijn zwaar. Vraag hulp bij het installeren of verplaatsen. Het object is zwaar. Zorg ervoor dat het instrument stevig is bevestigd aan een muur, tafel of vloer voor een veilige werking. | |
Dit instrument is geschikt voor een maximale hoogte van 2000 m (6562 ft). Het gebruik van dit instrument op een hoogte van meer dan 2000 m kan de kans op elektrische isolatie doorslag enigszins vergroten, wat kan leiden tot een risico op elektrische schokken. De fabrikant raadt gebruikers met vragen aan om contact op te nemen met de technische ondersteuning.
Monteer de analyzer binnenshuis, in een niet-gevaarlijke omgeving. Raadpleeg de meegeleverde montagedocumentatie.
Leidingen
| | |
| Brandgevaar. Dit product is niet ontworpen voor gebruik met ontvlambare vloeistoffen. |
| | |
| Installeer geen reagentia totdat alle leidingen zijn voltooid. | |
Zorg ervoor dat u de opgegeven buismaat gebruikt.
Richtlijnen voor monsterleidingen
Selecteer een goed, representatief monsternamepunt voor de beste prestaties van het instrument. Het monster moet representatief zijn voor het hele systeem.
Om grillige waarden te voorkomen:
- Verzamel monsters van locaties die voldoende ver verwijderd zijn van punten waar chemicaliën aan de processtroom worden toegevoegd.
- Zorg ervoor dat de monsters voldoende gemengd zijn.
- Zorg ervoor dat alle chemische reacties zijn voltooid.
Sluit de monsterstroom aan
Installeer elke monsterleiding in het midden van een grotere procespijp om interferentie van luchtbellen of bodemsediment te minimaliseren. Afbeelding 3 toont voorbeelden van goede en slechte installatie.
Houd de monsterleidingen zo kort mogelijk om ophoping van bodemsediment te voorkomen. Het sediment kan een deel van de analyt uit het monster absorberen en lage waarden veroorzaken. Het sediment kan later de analyt vrijgeven en hoge waarden veroorzaken. Deze uitwisseling met het sediment veroorzaakt ook een vertraagde reactie wanneer de analytconcentratie in het monster toeneemt of afneemt.

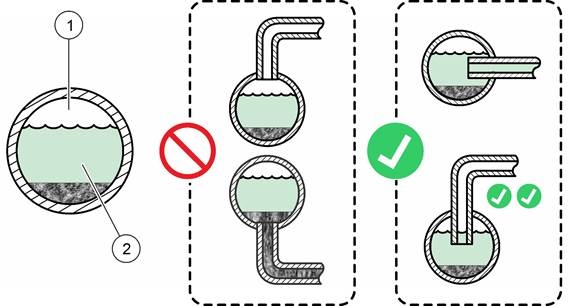

Afbeelding 3 Monstername methoden

| 1 Lucht | 2 Monsterstroom |
Toegangspoorten voor leidingen
Maak leidingaansluitingen via de toegangspoorten voor leidingen. Raadpleeg Afbeelding 4. Om de beschermingsgraad van de behuizing te behouden, moet u ervoor zorgen dat de stekkers zijn geïnstalleerd in de leidingpoorten die niet worden gebruikt.

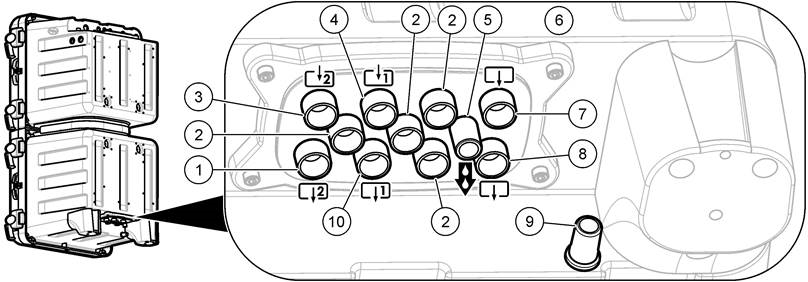

Afbeelding 4 Poorten voor één of twee monsterstromen

| 1 Monster 2-bypassafvoer voor analyzers met twee monsterstromen | 5 Chemische afvoer | 9 Behuizingsafvoer voor lekkages of morsen |
| 2 Niet gebruikt | 6 Achterkant van de analyzer | 10 Monster 1-bypassafvoer |
| 3 Monster 2-inlaat voor analyzers met twee monsterstromen | 7 Monsterhouderafvoer | |
| 4 Monster 1-inlaat | 8 Monsterhouderoverloop |
Sluit de monster- en afvoerleidingen aan
| | |
| Explosiegevaar. Gebruik alleen de meegeleverde regelaar van de fabrikant. |
| | |
| | Gevaar voor blootstelling aan chemicaliën. Voer chemicaliën en afvalstoffen af in overeenstemming met de lokale, regionale en nationale voorschriften. |
| | |
| Sluit de afvoerleidingen niet aan op andere leidingen, omdat er tegendruk kan ontstaan of schade aan de analyzer kan optreden. Zorg ervoor dat de afvoerleidingen open zijn naar de lucht. | |
| | |
| Om tegendruk en schade aan de analyzer te voorkomen, moet u ervoor zorgen dat de analyzer hoger is dan de gebruikte afvoer(en) van de faciliteit en dat de afvoerleiding een constante neerwaartse helling heeft. | |
Gebruik de meegeleverde buis (6 mm), afsluitklep, Y-zeef met filter en drukregelaar om de afvoer en het monster op de analyzer aan te sluiten. Raadpleeg Afbeelding 5 en Afbeelding 6. De monsterleidingbuis die in de toegangspoorten voor leidingen gaat, moet 6 mm zijn. Voor de monsterleiding kan buis van 1/4 inch worden gebruikt tot aan de klep of de Y-zeef, maar niet in de toegangspoorten voor leidingen van de analyzer. Voor een correcte afvoer installeert u de afvoerleidingen met een afname van ten minste 1 inch in hoogte per 1 voet buislengte.

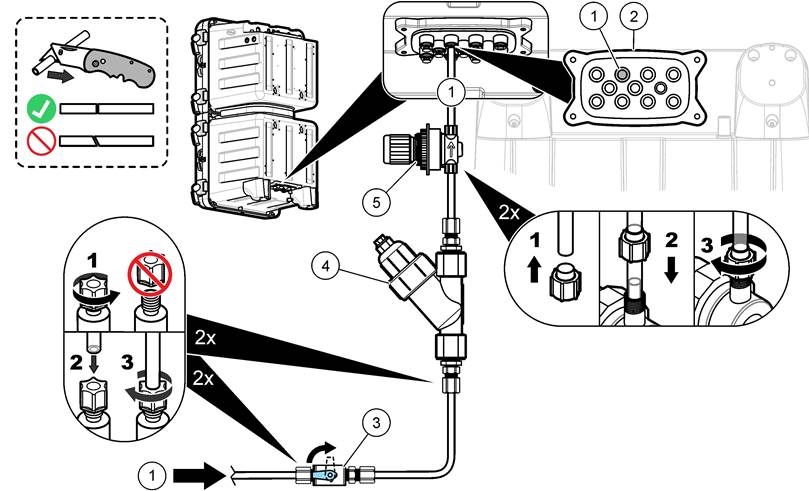

Afbeelding 5 Sluit het monster aan

| 1 Monster in (enkelvoudige stroom) | 3 Afsluitklep | 5 Verstelbare drukregelaar |
| 2 Achterkant van de analyzer | 4 Y-zeef met filter |

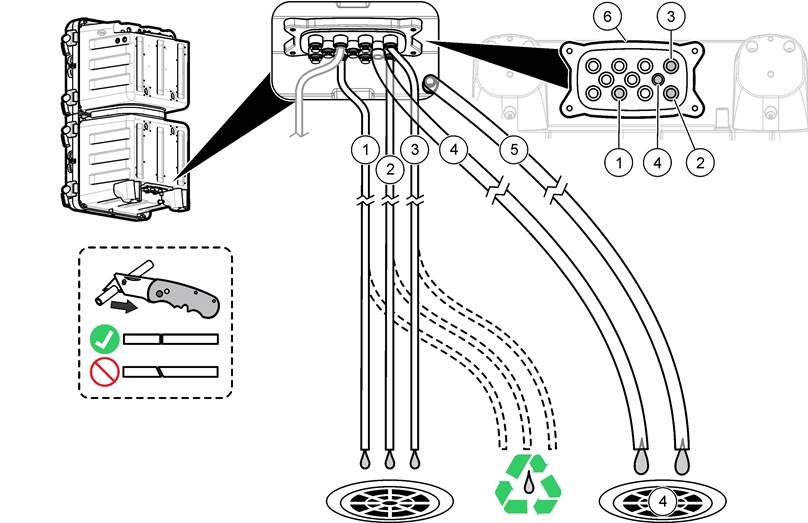

Afbeelding 6 Afvoerleidingen

| 1 Monsterbypassafvoer (enkele stroom) | 3 Monsterhouderafvoer | 5 Behuizingsafvoer |
| 2 Monsterhouderoverloop | 4 Chemische afvoer | 6 Achterkant van de analyzer |
Elektrische installatie
| | |
| | Gevaar voor elektrocutie. Schakel altijd de stroomtoevoer naar het instrument uit voordat u elektrische aansluitingen maakt. Sluit geen wisselstroom rechtstreeks aan op een gelijkstroomgevoed instrument. Als deze apparatuur buitenshuis of op potentieel natte locaties wordt gebruikt, moet een aardlekschakelaar (Ground Fault Circuit Interrupt, GFCI/GFI) worden gebruikt om de apparatuur aan te sluiten op de hoofdvoedingsbron. Aansluiting op beschermende aarding (Protective Earth Ground, PE) is vereist. Gebruik alleen fittingen met de gespecificeerde classificatie van de omgeving waarin ze mogen worden gebruikt. Houd u aan de vereisten in het gedeelte Specificaties. |
| | |
| Gevaar voor elektrische schokken en/of brand. Installeer het instrument in overeenstemming met de lokale, regionale en nationale voorschriften. Extern aangesloten apparatuur moet een toepasselijke veiligheidsbeoordeling van het land hebben. Een lokale scheidingsschakelaar is vereist voor een buisinstallatie. Zorg ervoor dat de lokale scheidingsschakelaar duidelijk is geïdentificeerd voor de buisinstallatie. Zorg er bij een instrument met snoeraansluiting voor dat u het instrument zo installeert dat het snoer gemakkelijk kan worden losgekoppeld van het stopcontact. |
Verwijder de toegangsstekkers
Installeer kabels en leidingen via de elektrische toegangspoorten. Zie Afbeelding 7. Verwijder rubberen afdichtingspluggen door ze van binnenuit naar buiten te duwen om de afdichting te ontgrendelen en verwijder ze vervolgens volledig door van buitenaf te trekken. Verwijder indien nodig knock-outs van de elektrische toegangsplaat met een hamer en schroevendraaier. Om de behuizingsclassificatie te behouden, plaatst u een afdekking op alle poorten die niet worden gebruikt.

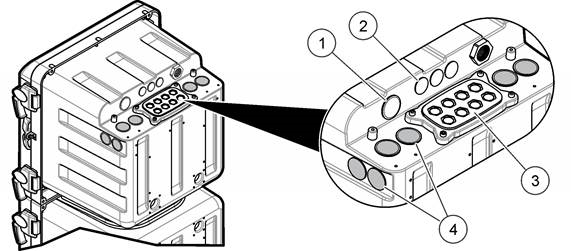

Afbeelding 7 Elektrische toegangspoorten

| 1 Stroominvoer (alleen netsnoer), geen aardingsplaat. Niet gebruiken voor leidingen. | 3 Communicatie- en netwerkmodules (8x) |
| 2 Communicatie- en netwerkmodules (3x) | 4 Stroominvoer of -uitvoer (leiding of netsnoer), aardingsplaat, communicatie- en netwerkmodules (8x) |
Verwijder de toegangsklep
Verwijder de toegangsklep om verbinding te maken met de bedradingsklemmen. Zie Afbeelding 8.

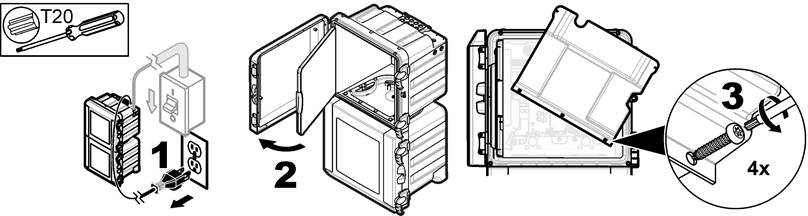

Afbeelding 8 Toegangsklep verwijderen

Overzicht bedradingsaansluitingen
Afbeelding 9 toont alle mogelijke bedradingsaansluitingen. Zorg ervoor dat u de draaddikte gebruikt die voor de aansluiting is gespecificeerd (zie Specificaties).

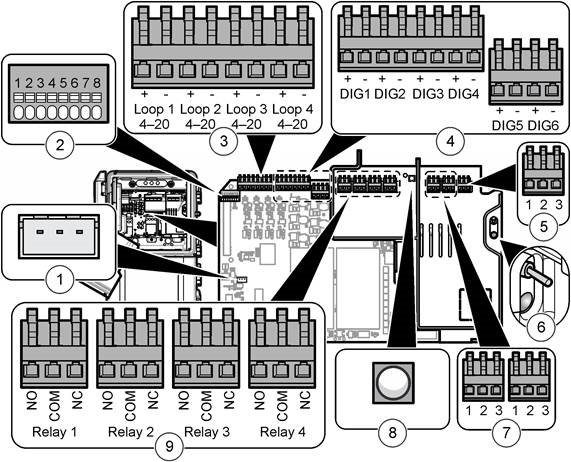

Afbeelding 9 Aansluitingen op de hoofdprintplaat

| 1 Externe controller-aansluiting | 4 Digitale ingangen | 7 Stroomuitgang |
| 2 Smart probe-aansluiting | 5 Stroominvoer | 8 Stroomuitgang LED (aan = stroom is aangesloten op de analyzer) |
| 3 4–20 mA-uitgangen | 6 Aan/uit-schakelaar en LED (aan = analyzer is aan) | 9 Relais |
Aansluiten op stroom
| | |
| | Gevaar voor elektrocutie. Gebruik een geperste ringklem op de hoofd-aardaansluiting. |
| | |
| Gevaar voor elektrische schokken en brand. Zorg ervoor dat het door de gebruiker geleverde netsnoer en de niet-vergrendelbare stekker voldoen aan de toepasselijke landspecifieke voorschriften. |
| | |
| | Gevaar voor elektrocutie. Zorg ervoor dat de beschermende aardgeleider een lage impedantieverbinding heeft van minder dan 0,1 ohm. De aangesloten draadgeleider moet dezelfde stroomsterkte hebben als de AC-netleiding. |
| | |
| Het instrument wordt alleen gebruikt voor een enkelfasige aansluiting. | |
Snoerinstallatie: De fabrikant adviseert om het optionele snoer en de afdichtingswartel te gebruiken. Raadpleeg de onderhoudshandleiding voor de onderdelenlijst. Voor een door de klant geleverd snoer zijn drie geleiders van 1,0 mm2 (18 AWG) vereist met een waterdichte buitenmantel, en het snoer moet korter zijn dan 3 meter. Gebruik een trekontlasting van het afdichtingstype om de omgevingsclassificatie van het instrument te behouden. Raadpleeg Specificaties. Raadpleeg Tabel 3 of Tabel 4 en Afbeelding 10 om de stroom op het instrument aan te sluiten.
Tabel 3 AC-bedradingsinformatie (alleen AC-modellen)
| Aansluitpunt | Beschrijving | Kleur—Noord-Amerika | Kleur—EU |
| 1 | Aarde (Protective Earth, PE) | Groen | Groen met gele streep |
| 2 | Nul (N) | Wit | Blauw |
| 3 | Stroomvoerend (L1) | Zwart | Bruin |
Tabel 4 DC-bedradingsinformatie (alleen DC-modellen)
| Aansluitpunt | Beschrijving | Kleur—Noord-Amerika | Kleur—EU |
| 1 | Aarde (Protective Earth, PE) | Groen | Groen met gele streep |
| 2 | 24 VDC retour (–) | Zwart | Zwart |
| 3 | 24 VDC (+) | Rood | Rood |

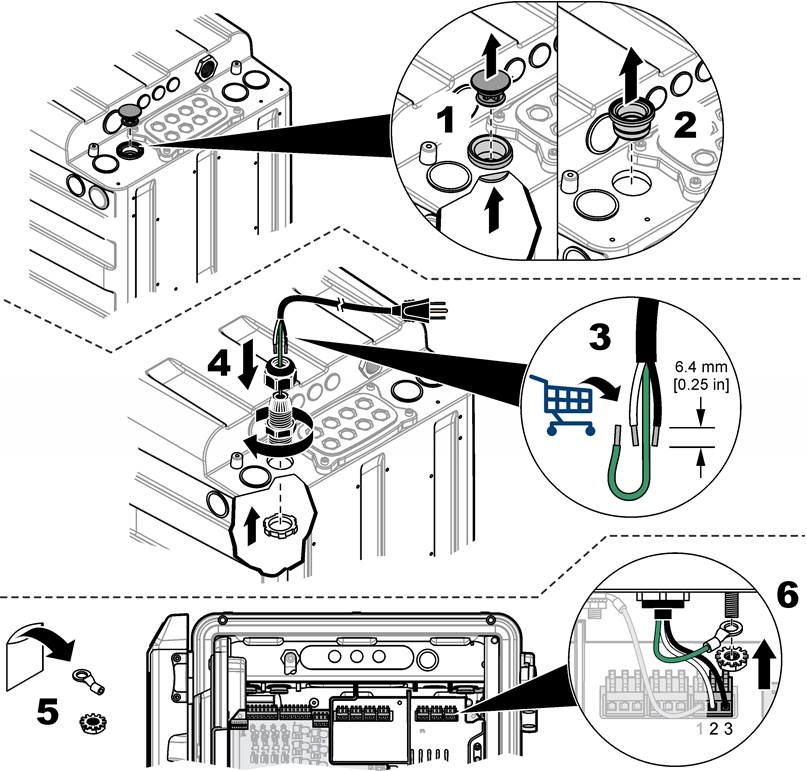

Afbeelding 10 Stroomaansluiting

Een externe controller aansluiten
Een externe sc-controller kan worden aangesloten op de analyzer. Sluit een externe controllerkabel (6773200) aan op de externe sc-controller en de externe controller-aansluiting van de analyzer. Raadpleeg de documentatie van de externe controllerkabel.
Externe sensoren aansluiten
Externe digitale sc-sensoren kunnen met de optionele Smart Probe-adapter (9321000) op de analyzer worden aangesloten. Raadpleeg de documentatie van de Smart Probe-adapter.
Optionele apparaten aansluiten
Installeer de kabels voor uitvoer- of invoerapparaten zoals weergegeven in Afbeelding 11. Zorg ervoor dat u de draaddikte gebruikt die voor de aansluiting is gespecificeerd. Raadpleeg de bedieningshandleiding om een apparaat te configureren.

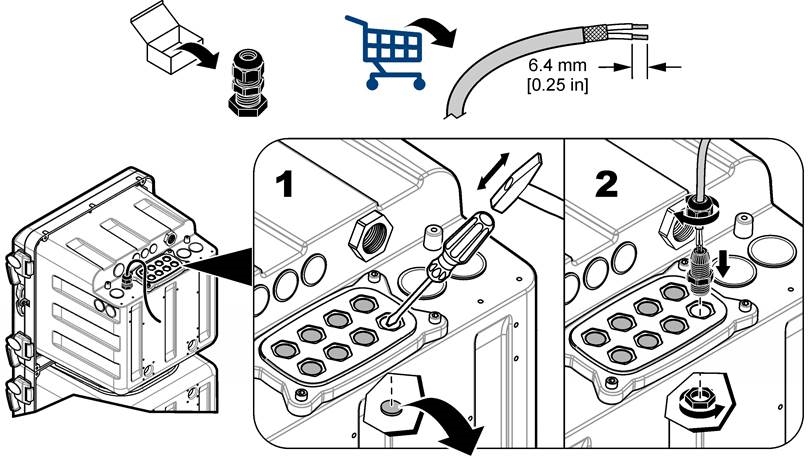

Afbeelding 11 Apparaataansluiting

Aansluiten op de relais
| | |
| Brandgevaar. Relaisbelastingen moeten resistief zijn. Beperk de stroom naar de relais altijd met een externe zekering of stroomonderbreker. Houd u aan de relaisclassificaties in het gedeelte Specificaties. |
| | |
| Draaddikte minder dan 1,0 mm2 (18 AWG) wordt niet aanbevolen. | |
De analyzer bevat relais voor alarmen voor monsterconcentratie (2x), een systeemwaarschuwing voor de analyzer en een systeemafsluiting voor de analyzer. Raadpleeg Overzicht bedradingsaansluitingen om een apparaat aan te sluiten (NO = normaal open, COM = gemeenschappelijk, NC = normaal gesloten).
Aansluiten op de 4–20 mA-uitgangen
Gebruik een afgeschermde getwiste draad voor de 4–20 mA-uitgangsaansluitingen. Sluit de afscherming aan op de recorderzijde of de analyzerzijde. Sluit de afscherming niet aan beide uiteinden van de kabel aan. Het gebruik van een niet-afgeschermde kabel kan leiden tot radiofrequente emissie of gevoeligheidsniveaus die hoger zijn dan de toegestane niveaus.
Opmerking: De 4-20 mA-uitgangen kunnen niet worden gebruikt om stroom te leveren aan een 2-draads (loop-powered) zender.
Aansluiten op de digitale ingangen
De analyzer kan een digitaal signaal of contactsluiting ontvangen van een extern apparaat waardoor de analyzer een monsterkanaal overslaat. Een flowmeter kan bijvoorbeeld een digitaal signaal verzenden wanneer de monsterstroom laag is en de analyzer het betreffende monsterkanaal overslaat. De analyzer blijft het betreffende monsterkanaal overslaan totdat het digitale signaal stopt. Niet alle monsterkanalen kunnen worden overgeslagen. Er moet minimaal één monsterkanaal in gebruik zijn.
Opmerking: Als alle monsterkanalen geen monster hebben, kan de gebruiker de analyzer niet in de afsluitmodus zetten met de digitale ingangen. Om het instrument op afstand in de afsluitmodus te zetten of weer in bedrijf te stellen, gebruikt u de optionele Modbus-module en schrijft u naar het Modbus-register 49937. Schrijf 40007 (decimaal) om de analyzer in de afsluitmodus te zetten. Schrijf 40008 (decimaal) om de analyzer weer in bedrijf te stellen.
Elke digitale ingang kan worden geconfigureerd als een geïsoleerde digitale ingang van het TTL-type of als een ingang van het relais-/open-collectortype. Zie Afbeelding 12. Standaard staan de jumpers ingesteld voor een geïsoleerde digitale ingang van het TTL-type (logisch laag = 0 tot 0,8 VDC en logisch hoog = 2 tot 5 VDC; maximale spanning 30 VDC). Raadpleeg Overzicht bedradingsaansluitingen om het apparaat aan te sluiten.

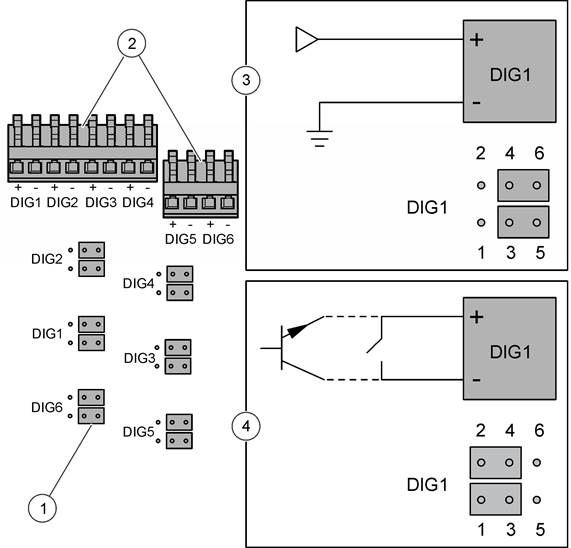

Afbeelding 12 Geïsoleerde digitale ingang van het TTL-type

| 1 Jumper (12x) | 3 Geïsoleerde digitale ingang van het TTL-type |
| 2 Connectoren voor digitale ingang[2] | 4 Ingang van het relais-/open-collectortype |
Aanvullende modules installeren
Modules kunnen worden toegevoegd voor extra uitvoer-, relais- of communicatie-opties. Raadpleeg de documentatie die bij de module is geleverd.
Installeer de analyseflessen
| | Gevaar voor blootstelling aan chemicaliën. Volg de veiligheidsprocedures van het laboratorium en draag alle persoonlijke beschermingsmiddelen die geschikt zijn voor de chemicaliën waarmee wordt gewerkt. Raadpleeg de huidige veiligheidsinformatiebladen (VIB/SDS) voor veiligheidsprotocollen. |
Raadpleeg Afbeelding 13[3] om de analyseflessen te installeren. Zorg ervoor dat de kleur en het nummer op de dop hetzelfde zijn als de kleur en het nummer op de fles.

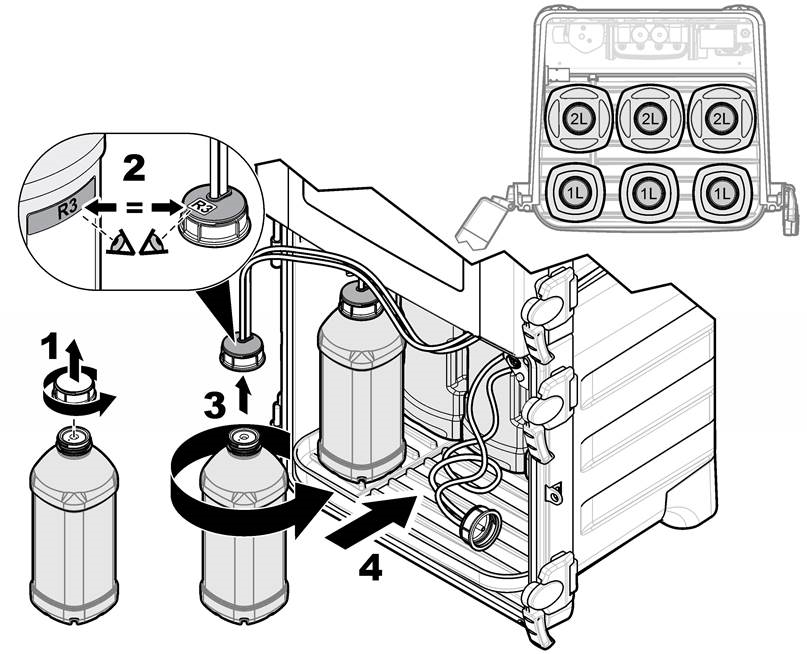

Afbeelding 13 Installatie van analyseflessen

Voorbereiding voor gebruik
Installeer de analyseflessen en de magneetroerder. Raadpleeg de bedieningshandleiding voor de opstartprocedure.
[1] Open de bovenste deur en het analysepaneel. De aan/uit-schakelaar bevindt zich aan de binnenkant, helemaal rechtsachter op de analysator.
[2] De analysator gebruikt het DIG6-kanaal voor de niveausensor. Verplaats de aansluiting en de jumpers niet.
[3] De getoonde flesconfiguratie is een voorbeeld. Er zijn veel configuraties mogelijk.
