Hach CL17sc handleiding

Specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Tabel 1 Algemene specificaties

Specificatie	Details
Afmetingen (B x H x D)	32,9 x 34,2 x 17,7 cm (12,9 x 13,5 x 7,0 inch)
Behuizing	IP66 volgens IEC 60529 met de deur gesloten en vergrendeld [1]
Gewicht bij verzending	4,1 kg (9 lb) zonder flessen; 5,1 kg (11,2 lb) met volle flessen
Montage	Wandmontage
Beschermingsklasse	III
Vervuilingsgraad	3
Elektrische installatiecategorie	I (binnen)
Stroomvereisten	12 VDC, maximaal 400 mA (geleverd door de controller)
Bedrijfstemperatuur	5 tot 40°C (41 tot 104°F)
Luchtvochtigheid tijdens bedrijf	0 tot 90% relatieve luchtvochtigheid, niet condenserend
Opslagtemperatuur	-40 tot 60°C (-40 tot 140°F)
Fittingen	Sampleleiding: snelkoppelingsfitting van ¼ inch buitendiameter voor plastic slangen Afvoerleidingen: slip-on fitting voor zachte plastic slangen met een binnendiameter van ½ inch
Indicatielampjes	Analysatorstatus en meetcyclus
Certificeringen	EU DoC, UKCA DoC, FCC/ISED SDoC, ACMA DoC, KC, Marokko DoC
Garantie	1 jaar (EU: 2 jaar)

^[1] Afvoergaten afgesloten met pluggen voor testvereisten.

Tabel 2 Samplevereisten

Specificatie	Details
Druk	0,31 tot 5,17 bar (4,5 tot 75 psig) geleverd aan Y-zeef; 0,1 tot 0,34 bar (1,5 tot 5 psig) geleverd aan analysator
Debiet	60 tot 200 ml/min door het instrument (gemeten bij de analysatorafvoer)
Temperatuur	5 tot 40°C (41 tot 104°F)
Filtratie	Y-zeef met 40 mesh screen of hoger

Tabel 3 Meetspecificaties

Specificatie	Details
Lichtbron	LED, meting bij 510 nm; 1 cm lichtpadlengte
Meetbereik	0,03–10 mg/l vrij of totaal restchloor als Cl2
Meetinterval	150 seconden
Nauwkeurigheid	±5% of ±0,04 mg/l van 0 tot 5 mg/l (de grootste waarde) als Cl2 ±10% van 5 tot 10 mg/l als Cl2
Precisie	±5% of ±0,01 mg/l (de grootste waarde) als Cl2
Detectielimiet	0,03 mg/l als Cl2
Kwantificeringslimiet	0,07 mg/l
Kalibratie	Fabriekskalibratie Optioneel: 2-punts gebruikerskalibratie met kalibratiestandaarden in de kalibratieverificatiekit (zie vervangingsonderdelen en accessoires)
Reagensverbruik	0,5 l bufferoplossing en 0,5 l indicatoroplossing in 31 dagen

Algemene informatie

De fabrikant is in geen geval aansprakelijk voor schade die voortvloeit uit onjuist gebruik van het product of het niet naleven van de instructies in de handleiding. De fabrikant behoudt zich het recht voor om op elk moment wijzigingen aan te brengen in deze handleiding en de producten die erin worden beschreven, zonder kennisgeving of verplichting. Herziene edities zijn te vinden op de website van de fabrikant.

Veiligheidsinformatie

De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerde toepassing of misbruik van dit product, inclusief, zonder beperking, directe, incidentele en gevolgschade, en wijst dergelijke schade af voor zover toegestaan onder de toepasselijke wetgeving. De gebruiker is als enige verantwoordelijk voor het identificeren van kritieke toepassingsrisico's en het installeren van geschikte mechanismen om processen te beschermen tijdens een mogelijke storing van de apparatuur.

Lees deze hele handleiding voordat u deze apparatuur uitpakt, installeert of bedient. Let op alle gevaren- en voorzichtigheidsverklaringen. Als u dit niet doet, kan dit leiden tot ernstig letsel bij de bediener of schade aan de apparatuur.

Als de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming van de apparatuur worden aangetast. Gebruik of installeer deze apparatuur niet op een andere manier dan in deze handleiding wordt gespecificeerd.

Gebruik van gevareninformatie

Geeft een potentieel of dreigend gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel of dreigend gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht of matig letsel.

LET OP
Geeft een situatie aan die, indien niet vermeden, schade aan het instrument kan veroorzaken. Informatie die speciale nadruk vereist.

Voorzorgsmaatregelen

Lees alle labels en tags die aan het instrument zijn bevestigd. Persoonlijk letsel of schade aan het instrument kan optreden als dit niet in acht wordt genomen. Een symbool op het instrument wordt in de handleiding vermeld met een voorzorgsmaatregel.

Beoogd gebruik

De CL17sc chlooranalysator is bedoeld voor gebruik door professionals in de waterbehandeling om de chloorniveaus in afgewerkt drinkwater en soortgelijke toepassingen te bewaken. Gebruik van de analysator in andere toepassingen is mogelijk met aanvullende samplefiltratie en onderhoudsvereisten. De CL17sc chlooranalysator behandelt of wijzigt geen water.

Productoverzicht

Chemische of biologische gevaren. Als dit instrument wordt gebruikt om een behandelingsproces en/of dialysevoedingswater te bewaken waarvoor wettelijke limieten en bewakingsvereisten gelden met betrekking tot de volksgezondheid, openbare veiligheid, voedsel- of drankproductie of -verwerking, is het de verantwoordelijkheid van de gebruiker van dit instrument om alle toepasselijke voorschriften te kennen en na te leven en om voldoende en passende mechanismen te hebben om de toepasselijke voorschriften na te leven in geval van een storing van het instrument.

De CL17sc-analysator meet de concentratie van vrij of totaal chloor in water in het bereik van 0,03 tot 10 mg/l met tussenpozen van 150 seconden. Figuur 1 geeft een overzicht van de analysator.

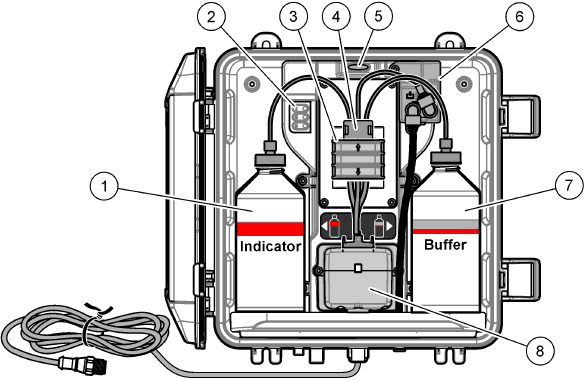

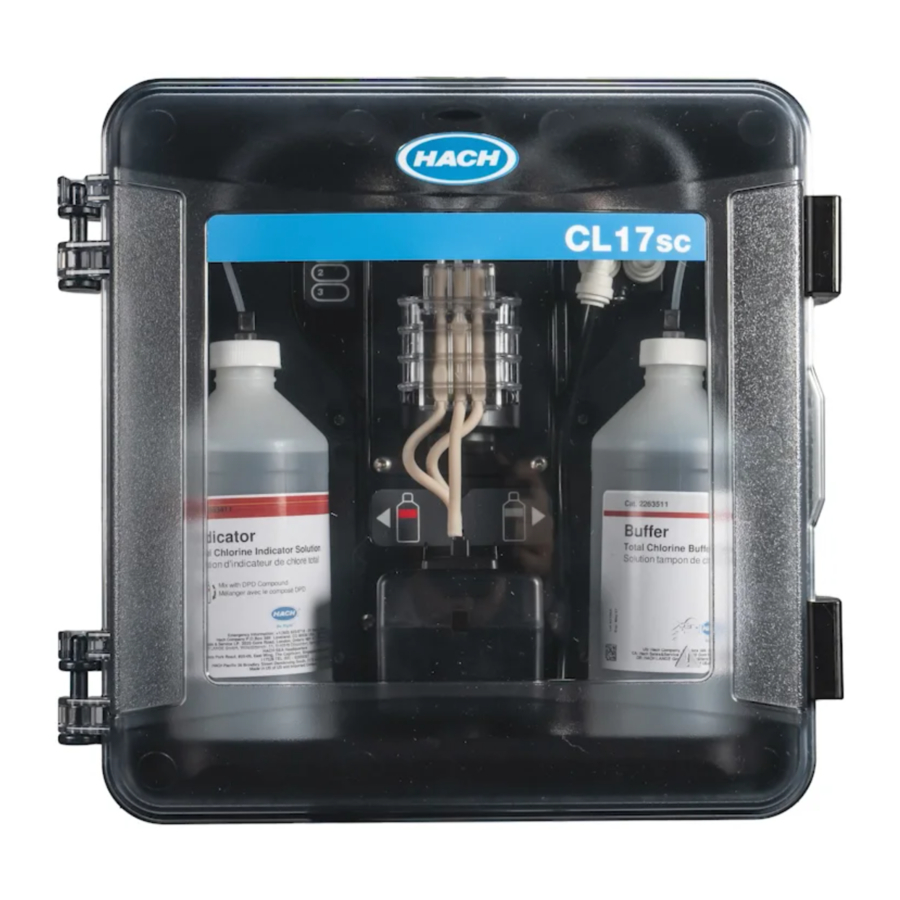

Figuur 1 CL17sc

1. Indicatorfles
2. Lampjes meetcyclus (tabel 4)
3. Pompklem
4. Slangklem
5. Statuslampje analysator (tabel 5)
6. Flowmeter
7. Bufferfles
8. Colorimetrische cel

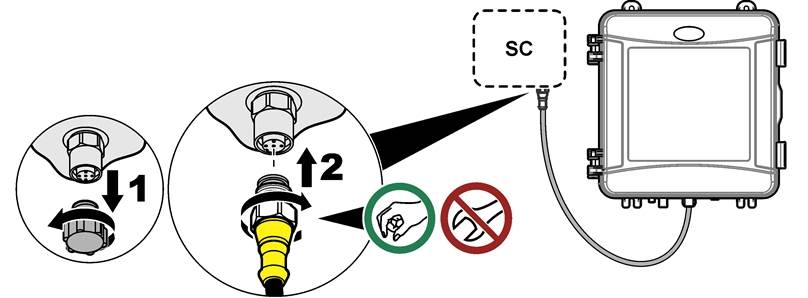

Sluit de analysator aan op een SC Controller voor voeding, bediening, gegevensverzameling, gegevensoverdracht en diagnostiek. Raadpleeg de handleiding van de SC Controller voor een overzicht van de controller.

Opmerking: Er kunnen meer dan één analysator op een SC Controller worden aangesloten als de controller meer dan één digitale SC-ingangsconnector heeft.

Flowmeter

De analysator heeft een flowmeter die de sampleflow door de analysator meet. Zie Figuur 1.

Sample stroomt alleen door de analysator wanneer de analysator de cel spoelt, wat alleen gebeurt wanneer meetcycluslampje 1 brandt. Zie tabel 4. Op andere momenten is er geen samplestroom en is het weergegeven debiet nul. Om het debiet op het display te zien:

• SC4500 Controller—Swipe naar links of rechts.
• SC200 en SC1000 Controllers—Druk op de RECHTER-pijl op de controller.

Lampjes meetcyclus

De lampjes van de meetcyclus geven de stap van de meetcyclus aan die wordt uitgevoerd. Zie tabel 4.

Tabel 4 Lampjes meetcyclus

Lampjes aan
Beschrijving	De cel wordt gespoeld met water.	De bufferoplossing en de indicatoroplossing worden aan de cel toegevoegd.	De sample wordt gemeten.

Statuslampje analysator

Het statuslampje van de analysator verandert van groen naar geel wanneer er een waarschuwing is (de analysator blijft werken). Het statuslampje van de analysator verandert in rood wanneer er een fout is (alle bewerkingen stoppen). Zie tabel 5.

Tabel 5 Statuslampje analysator

Kleur	Beschrijving
Groen	Normale werking
Geel	Het systeem heeft aandacht nodig om een storing in de toekomst te voorkomen. Metingen worden voortgezet. Om de waarschuwingen weer te geven: SC4500 Controller—Selecteer het gele meetvenster of de kleine gele pijl, of ga naar het hoofdmenu en selecteer Meldingen > Waarschuwingen. SC200 en SC1000 Controllers—Ga naar het hoofdmenu en selecteer DIAGNOSTIEK > [selecteer analysator] > WAARSCHUWINGSLIJST. Zie Waarschuwingen—Geel lampje.
Rood	Het systeem heeft onmiddellijke aandacht nodig. Metingen zijn gestopt. Om de fouten weer te geven: SC4500 Controller—Selecteer het rode meetvenster of de kleine rode pijl, of ga naar het hoofdmenu en selecteer Meldingen > Fouten. SC200 en SC1000 Controllers—Ga naar het hoofdmenu en selecteer DIAGNOSTIEK > [selecteer analysator] > FOUTENLIJST. Zie Fouten—Rood lampje.

Productonderdelen

Zorg ervoor dat alle onderdelen zijn ontvangen. Zie Figuur 2. Als er items ontbreken of beschadigd zijn, neem dan onmiddellijk contact op met de fabrikant of een vertegenwoordiger.

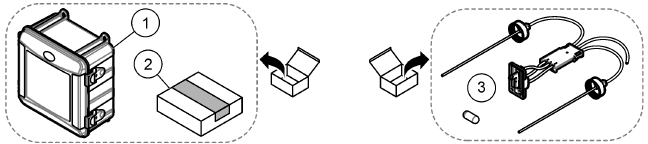

Figuur 2 Productonderdelen

1. CL17sc-analysator
2. Installatiekit
3. Slangenset (slangharnas en magneetroerder)

Installatie

Meerdere gevaren. De taken die in dit deel van het document worden beschreven, mogen alleen worden uitgevoerd door gekwalificeerd personeel.

Installatierichtlijnen

• De analysator wordt geleverd met een installatieset voor stijgbuizen of een installatieset voor drukregelaars (geselecteerd op het moment van aankoop) om de inlaatwaterdruk te regelen. Meet de inlaatwaterdruk in de sampleleiding die is aangesloten op de Y-zeefconstructie. Zie Figuur 3, Figuur 4 of Figuur 5.
• Installeer de analysator binnenshuis in een omgeving met minimale trillingen. Raadpleeg de specificaties voor bedrijfstemperatuur en luchtvochtigheid in Specificaties.
• Installeer de analysator niet in direct zonlicht, omdat fel licht de colorimetrische meting verstoort. Installeer de analysator niet in de buurt van een warmtebron, omdat warmte ervoor kan zorgen dat de reagentia degraderen.
• Voor stijgbuisinstallaties installeert u de analysator op een locatie met voldoende vrije ruimte boven de analysator voor de stijgbuismontage.
• Installeer de analysator in de buurt van een open afvoerput. Raadpleeg de plaatselijke regelgevende instantie voor instructies voor de verwijdering.

Samplevereisten

LET OP
De Y-zeef is een voldoende filter voor toepassingen met afgewerkt drinkwater. Andere toepassingen vereisen mogelijk extra filtratie voor een correcte werking van het instrument, bijv. een grof filter vóór de Y-zeef of een fijn filter na de Y-zeef.

Het water van de samplebron(nen) moet overeenkomen met de specificaties in Tabel 2.
Houd de sampledebiet en bedrijfstemperatuur zo constant mogelijk voor de beste prestaties. Een debiet van 160 (± 40) ml/minuut wordt aanbevolen voor de beste prestaties.

Richtlijnen voor sampleleidingen

Selecteer een goed, representatief samplepunt voor de beste prestaties van het instrument. De sample moet representatief zijn voor het gehele systeem.

Om grillige metingen te voorkomen:

• Neem samples van locaties die voldoende ver verwijderd zijn van punten waar chemicaliën aan de processtroom worden toegevoegd.
• Zorg ervoor dat de samples voldoende zijn gemengd.
• Zorg ervoor dat alle chemische reacties voltooid zijn.
• Installeer de analysator zo dicht mogelijk bij de samplebron (maximaal 4,6 m (15 ft)).

Richtlijnen voor afvoerleidingen

LET OP
Een onjuiste installatie van de externe luchtbreker of afvoerleidingen kan ervoor zorgen dat er vloeistof terug in het instrument komt en schade veroorzaakt.

• Zorg ervoor dat u de externe luchtbreker installeert, die condensatie en mogelijke corrosie in de analysator vermindert. Zie Figuur 3, Figuur 4 of Figuur 5.
• Maak de afvoerleidingen zo kort mogelijk.
• Zorg ervoor dat de afvoerleidingen een constante helling naar beneden hebben.
• Zorg ervoor dat de afvoerleidingen geen scherpe bochten hebben en niet zijn afgeknepen.
• Zorg ervoor dat de afvoerleidingen niet onder water staan. Lucht in de afvoerleiding is noodzakelijk voor een correcte doorstroming.

Luchtzuivering (optioneel)

Luchtzuivering kan nodig zijn als de analysator is geïnstalleerd op een locatie met een hoge luchtvochtigheid en/of dampen die corrosie veroorzaken. De luchtzuivering houdt positieve druk in het instrument met droge en schone lucht.
Voer schone, droge lucht van instrumentkwaliteit aan met maximaal 0,003 m³/minuut (0,1 ft³/minuut) bij 20 psig.

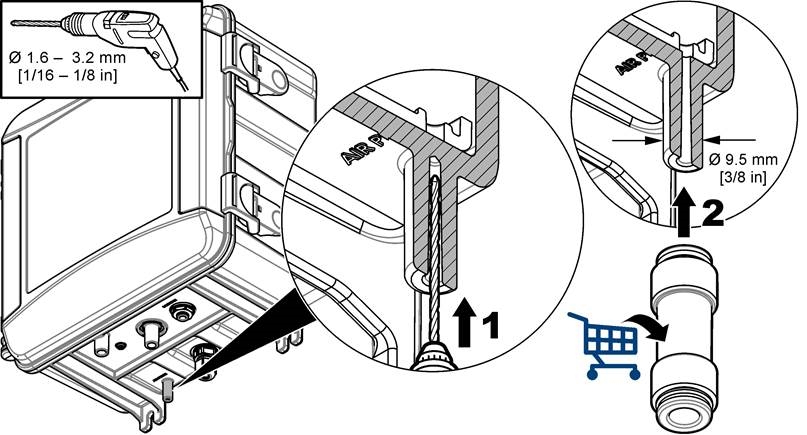

Raadpleeg de geïllustreerde stappen die volgen. De ³/₈-inch snelkoppelingsfitting en -slang worden door de gebruiker geleverd.

Monteer en installeer de analyzer

De prestaties van het instrument zijn afhankelijk van de correcte installatie en aansluiting van de analyzer en de bijbehorende componenten. Volg elke installatiestap zorgvuldig.

1. Selecteer een bemonsteringspunt in de processtroom dat een goed, representatief monster voor de analyzer zal trekken. Het water van de monsterbron moet voldoen aan de vereisten in tabel 2. Om onregelmatige metingen te voorkomen:
   • Zorg ervoor dat het monster wordt verzameld op voldoende afstand van locaties waar behandelingschemicaliën aan het proceswater worden toegevoegd.
   • Zorg ervoor dat de monsterstroom voldoende is gemengd en dat alle chemische reacties voltooid zijn voordat het monster wordt verzameld.
2. Selecteer een locatie in de buurt van het bemonsteringspunt voor de installatie van de analyzer. Zorg ervoor dat de buislengte van het bemonsteringspunt naar de analyzerinlaat niet meer is dan 4,6 m (15 ft).
3. Bevestig de analyzer met vier schroeven aan een muur. Zorg ervoor dat de analyzer waterpas staat.
   Opmerking: De gebruiker levert de bevestigingsmaterialen.
4. Bevestig de SC Controller aan een muur, paneel of pijp. Raadpleeg de documentatie van de SC Controller voor instructies.
5. Monteer de Y-zeef. Raadpleeg de instructies op de paklijst.
6. Gebruik de 1-inch buisklem om de Y-zeefconstructie te monteren. Zorg ervoor dat de schuine bypass-poort naar beneden wijst. Zorg ervoor dat de stroompijl op de Y-zeef in de richting van de monsterstroom naar de analyzerinlaat wijst.
7. Installeer de externe luchtscheider op de analyzer. Raadpleeg de instructies op de paklijst.
8. Sluit de monsterafvoerleiding aan op een open afvoer. Raadpleeg Richtlijnen voor afvoerleidingen.
9. Sluit het monster aan op de analyzer. Raadpleeg het toepasselijke gedeelte dat volgt:
   • Installatie met een standpijp - 4,5–10 psi bij Y-zeefinlaat
   • Installatie met een standpijp - 10–75 psi bij Y-zeefinlaat
   • Installatie met een drukregelaar

Installatie met een standpijp - 4,5–10 psi bij Y-zeefinlaat

Raadpleeg figuur 3 en de volgende stappen om het monster met een standpijp op de analyzer aan te sluiten voor monsterdrukken van 31 tot 69 kPa (4,5 tot 10 psi). Meet de monsterdruk bij de Y-zeefinlaat.

1. Monteer de standpijp. Raadpleeg de instructies op de paklijst.
2. Gebruik de kleinere buisklem om de standpijpconstructie bovenop de analyzer te monteren. Zorg ervoor dat de bovenkant van de standpijp minimaal 61 cm (24 inch) bovenop de analyzer zit.
3. Installeer het ene uiteinde van de zwarte monsterbypass-buis op de bypass-poort van de Y-zeef. Duw het andere uiteinde van de buis achter de buisklem en vervolgens in de standpijp. Plaats 10–13 cm (4–5 inch) van de buis in de bovenkant van de standpijp.
4. Monteer de grijpmonsterconstructie.
5. Installeer een stuk van de zwarte monsterbuis op de Y-zeefuitlaat. Installeer het andere uiteinde van de buis op de T-fitting van de grijpmonsterconstructie.
6. Installeer een stuk van de zwarte monsterbuis op de inlaatpoort van de analyzer. Installeer het andere uiteinde van de buis op de T-fitting van de grijpmonsterconstructie.
7. Snijd een lengte van de monsterafvoerleiding af om de onderkant van de standpijp aan te sluiten op een open afvoer. Raadpleeg Richtlijnen voor afvoerleidingen.
8. Gebruik de zwarte buis om de afsluitklep (in de gesloten stand) op de Y-zeefinlaat aan te sluiten op de monsterbron. Houd de afsluitklep op de Y-zeefinlaat voorlopig gesloten om overstromingen te voorkomen.
9. Ga naar De roerstaaf en kabelboom installeren.

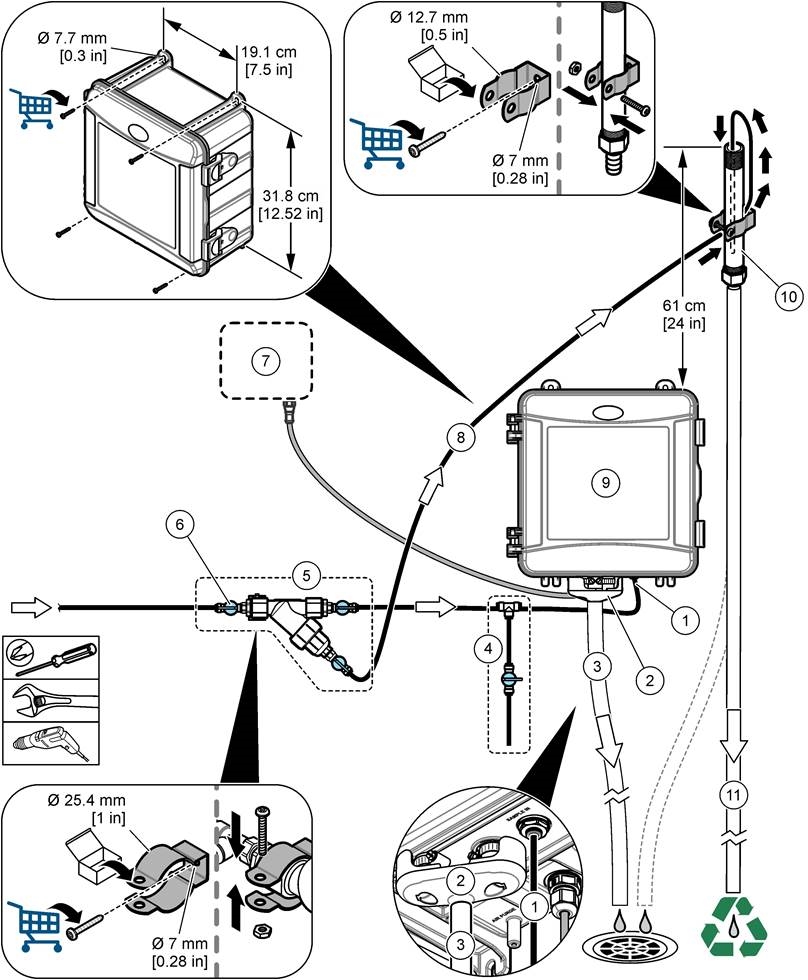

Figuur 3 Installatie met een standpijp (4,5–10 psi bij Y-zeefinlaat)

1. Monsterinlaatfitting
2. Externe luchtscheider
3. Monsterafvoerleiding
4. Grijpmonsterconstructie
5. Y-zeefconstructie
6. Afsluitklep bij Y-zeefinlaat
7. SC Controller
8. Monsterbypass-buis
9. Analyzer
10. Standpijp
11. Standpijpafvoerleiding

Installatie met een standpijp - 10–75 psi bij Y-zeefinlaat

Raadpleeg figuur 4 en de volgende stappen om het monster met een standpijp op de analyzer aan te sluiten voor monsterdrukken van 69 tot 517 kPa (10 tot 75 psi). Meet de monsterdruk bij de Y-zeefinlaat.

1. Monteer de standpijp. Raadpleeg de instructies op de paklijst.
2. Gebruik de kleinere buisklem om de standpijpconstructie bovenop de analyzer te monteren. Zorg ervoor dat de bovenkant van de standpijp minimaal 91 cm (36 inch) bovenop de analyzer zit.
3. Monteer de grijpmonsterconstructie.
4. Installeer een stuk van de zwarte monsterbuis op de standpijpfitting aan de zijkant nabij de onderkant van de standpijp. Installeer het andere uiteinde van de buis op de T-fitting van de grijpmonsterconstructie.
5. Installeer een stuk van de zwarte monsterbuis op de inlaatpoort van de analyzer. Installeer het andere uiteinde van de buis op de T-fitting van de grijpmonsterconstructie.
6. Installeer een stuk van de zwarte monsterbuis van de Y-zeefuitlaat naar de onderkant van de standpijp.
7. Snijd een lengte van de monsterafvoerleiding af om de afvoerpoort aan de bovenkant van de standpijp aan te sluiten op een open afvoer. Raadpleeg Richtlijnen voor afvoerleidingen.
8. Gebruik de zwarte buis om de afsluitklep (in de gesloten stand) op de Y-zeefinlaat aan te sluiten op de monsterbron. Houd de monsterklep voorlopig gesloten om overstromingen te voorkomen.
9. Ga naar De roerstaaf en kabelboom installeren.

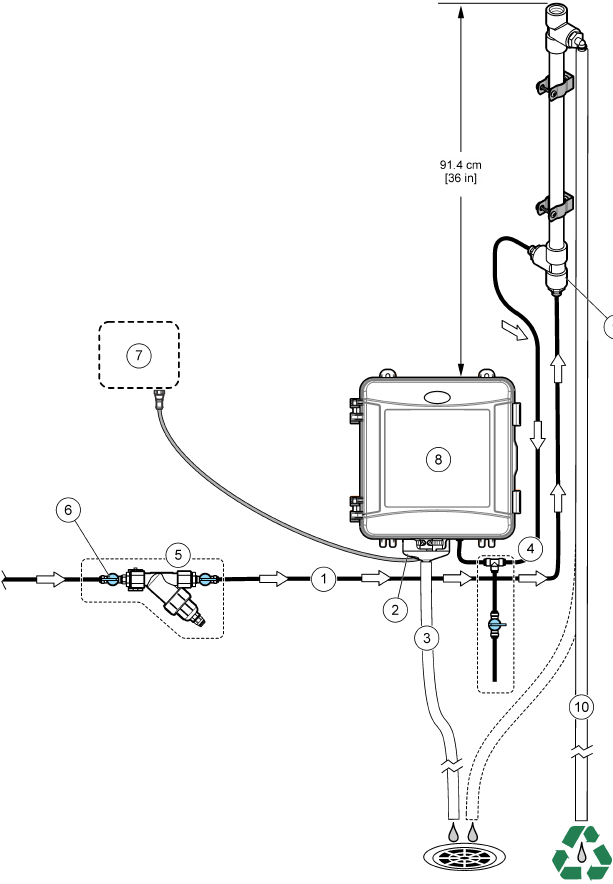

Figuur 4 Installatie met een standpijp (10–75 psi bij Y-zeefinlaat)

1. Monsterinlaatfitting
2. Externe luchtscheider
3. Monsterafvoerleiding
4. Grijpmonsterconstructie
5. Y-zeefconstructie
6. Afsluitklep bij Y-zeefinlaat
7. SC Controller
8. Inlaat van de standpijp
9. Analyzer
10. Standpijp
11. Standpijpafvoerleiding

Installatie met een drukregelaar

Raadpleeg figuur 5 en de volgende stappen om het monster met een drukregelaar op de analyzer aan te sluiten.

1. Sluit met de zwarte buis de uitlaatpoort van de Y-zeef aan op de inlaatpoort van de drukregelaar.
   Opmerking: Zorg ervoor dat de stroompijl op de regelaar in de richting van de monsterstroom naar de analyzerinlaat wijst.
2. Monteer de grijpmonsterconstructie.
3. Installeer een stuk van de zwarte monsterbuis op de uitlaatpoort van de drukregelaar. Installeer het andere uiteinde van de buis op de T-fitting van de grijpmonsterconstructie.
4. Installeer een stuk van de zwarte monsterbuis op de inlaatpoort van de analyzer. Installeer het andere uiteinde van de buis op de T-fitting van de grijpmonsterconstructie.
5. Sluit met de zwarte buis de afsluitklep op de Y-zeefbypass-poort aan op een open afvoer.
   Opmerking: De afsluitklep op de bypass-poort van de Y-zeef moet gedeeltelijk open worden gehouden om de drukregelaar correct te laten werken en om lekken in de analyzerkast te voorkomen. Houd minimaal te allen tijde een stroompje water door de bypass-buis stromen wanneer de analyzer in werking is.
6. Gebruik de zwarte buis om de afsluitklep (in de gesloten stand) op de Y-zeefinlaat aan te sluiten op de monsterbron. Houd de monsterklep voorlopig gesloten om overstromingen te voorkomen.

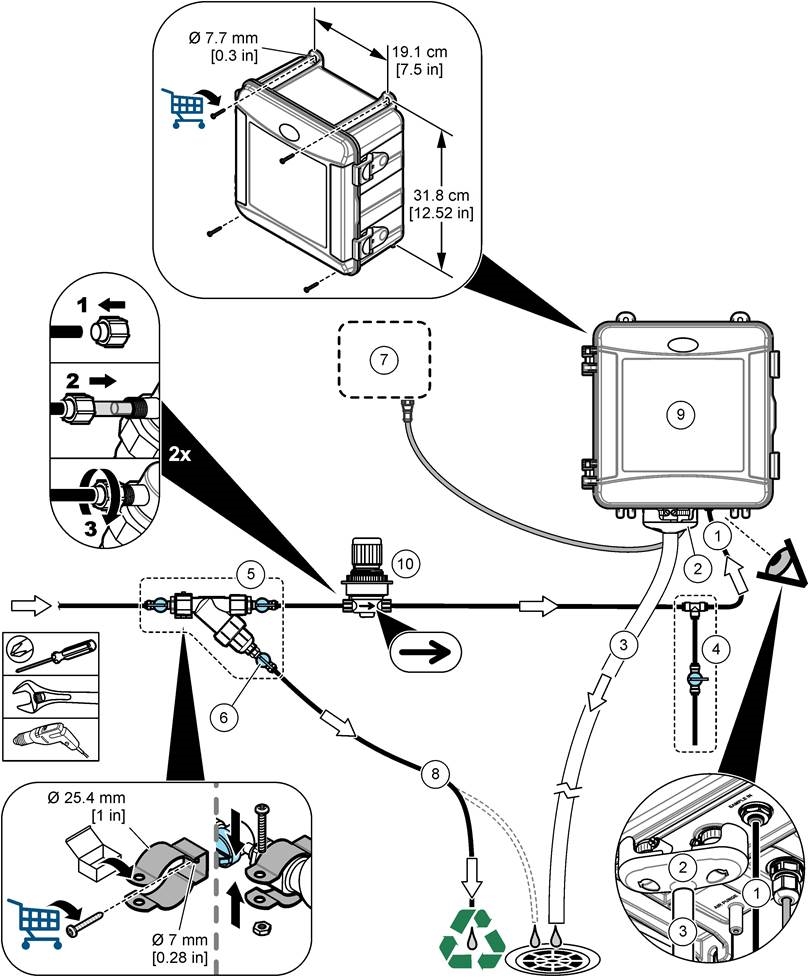

Figuur 5 Installatie met een drukregelaar

1. Monsterinlaatfitting
2. Externe luchtscheider
3. Monsterafvoerleiding
4. Grijpmonsterconstructie
5. Y-zeefconstructie
6. Afsluitklep bij de Y-zeefbypass
7. SC Controller
8. Monsterbypass-buis
9. Analyzer
10. Drukregelaar

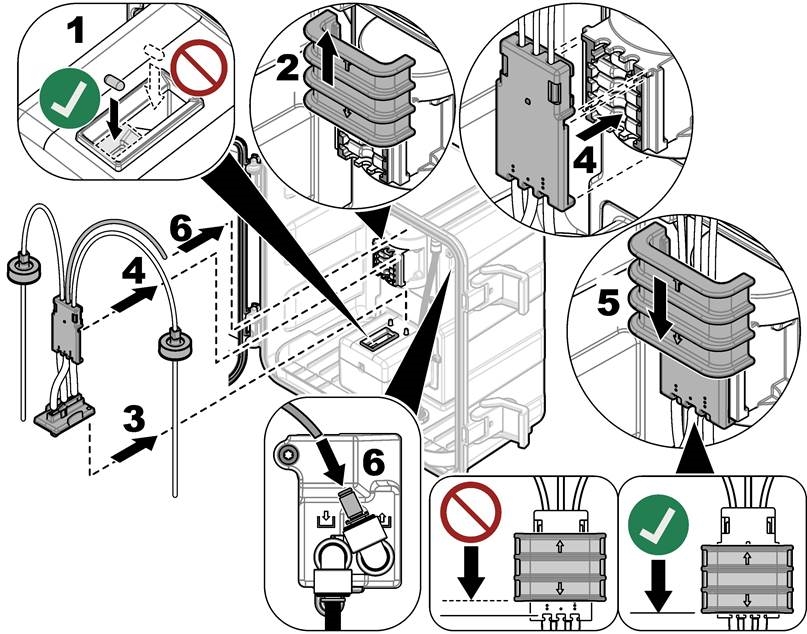

De roerstaaf en kabelboom installeren

Voer de geïllustreerde stappen uit die volgen.

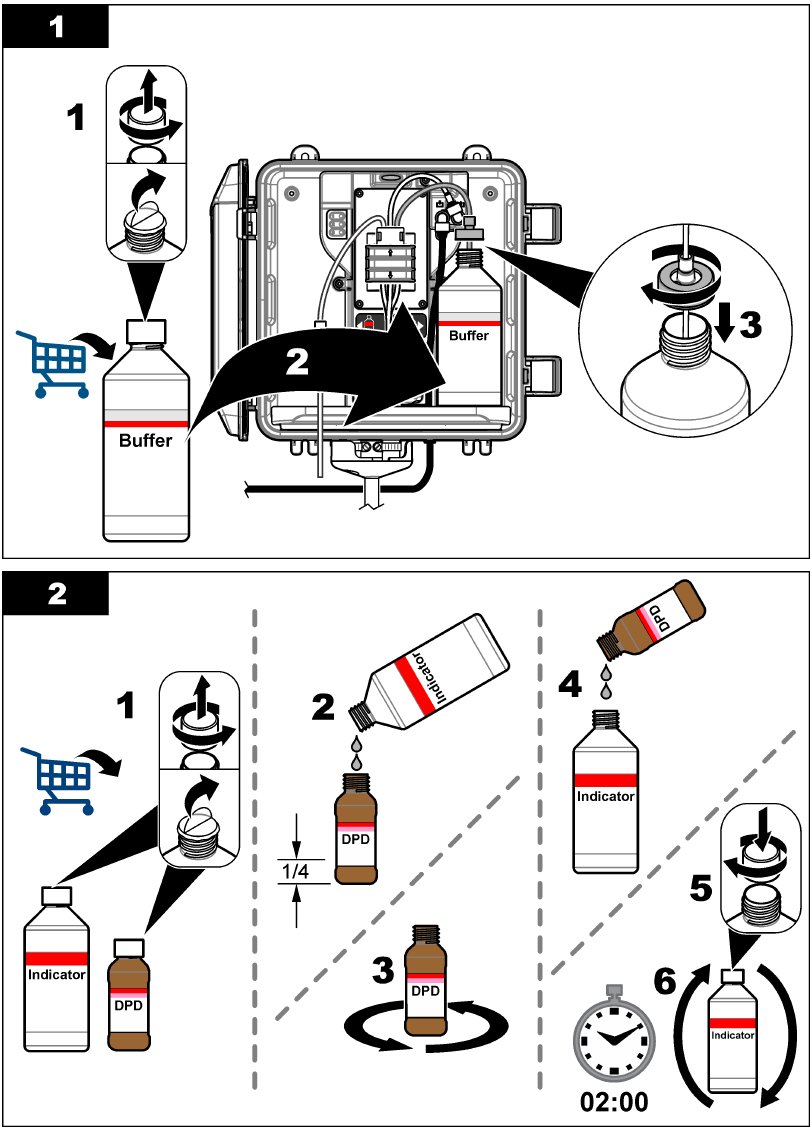

De reagensflessen installeren

Gevaar voor blootstelling aan chemicaliën. Houd u aan de veiligheidsprocedures van het laboratorium en draag alle persoonlijke beschermingsmiddelen die geschikt zijn voor de chemicaliën die worden gehanteerd. Raadpleeg de huidige veiligheidsinformatiebladen (MSDS/SDS) voor veiligheidsprotocollen.

Benodigde artikelen:

• Persoonlijke beschermingsmiddelen (raadpleeg de MSDS/SDS)
• Indicatorfles
• Bufferfles
• DPD-compoundfles

1. Trek de persoonlijke beschermingsmiddelen aan die in de veiligheidsinformatiebladen (MSDS/SDS) zijn aangegeven.

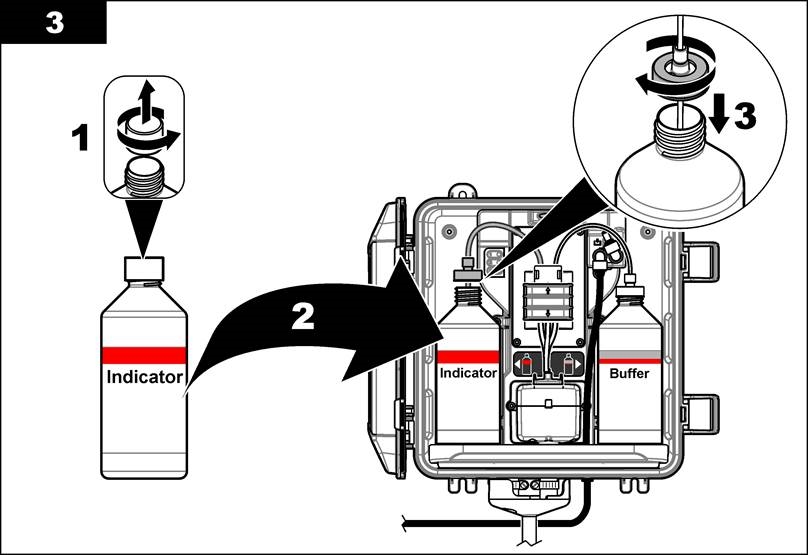

2. Installeer de bufferfles aan de rechterkant en de indicatorfles aan de linkerkant. Raadpleeg de geïllustreerde stappen die volgen.
   Opmerking: (Optioneel) Gebruik de bovenkant van de analyzer als plank.

Stel de monsterstroom in op aan

1. Sluit de afsluitklep bij de Y-zeefinlaat. Open langzaam de stroomopwaartse klep die het monsterwater naar de Y-zeefinlaat levert.
2. Zorg ervoor dat er geen lekkages zijn bij de leidingaansluitingen. Als er een lek is, duw de buis dan verder in de fitting of draai de aansluiting vast met een sleutel.
3. Raadpleeg voor standpijpinstallaties van 10 psi of minder figuur 3 in De analyzer monteren en aansluiten en voer de volgende stappen uit:
   1. Open de afsluitklep bij de Y-zeefuitlaat volledig.
   2. Open de afsluitklep bij de Y-zeefinlaat langzaam totdat er een kleine stroom water uit de standpijpafvoerbuis komt.
4. Raadpleeg voor standpijpinstallaties van 10 psi of meer figuur 4 in Installatie met een standpijp—10–75 psi bij Y-zeefinlaat en voer de volgende stappen uit:
   1. Open de afsluitklep bij de Y-zeefuitlaat volledig.
   2. Open de afsluitklep bij de Y-zeefinlaat langzaam.
   3. Pas de stroom aan totdat er water uit de standpijpafvoerbuis stroomt, maar niet uit de bovenkant van de standpijp.
5. Raadpleeg voor installaties met drukregelaar figuur 5 in Installatie met een drukregelaar en voer de volgende stappen uit:
   1. Open de afsluitkleppen bij de Y-zeefinlaat en -uitlaat volledig.
   2. Open de afsluitklep bij de Y-zeefbypass langzaam totdat er een kleine stroom water uit de Y-zeefbypassbuis komt. Raadpleeg figuur 5 in Installatie met een drukregelaar.
   3. Pas de drukregelaar aan totdat 10 tot 34 kPa (1,5 tot 5 psi) of 200–500 ml/min wordt gemeten bij de analyzerinlaat. Open de regelaar niet volledig.

Opmerking: Gebruik de drukregelaar om de monsterstroom te regelen, niet de afsluitkleppen.

Opmerking: De hoeveelheid vloeistof die door de bypassbuis stroomt, verandert de monsterdruk en -stroom die naar de analyzer gaat.

Elektrische installatie

Sluit de analyzer aan op de controller

Gevaar voor elektrische schokken. Extern aangesloten apparatuur moet voldoen aan de toepasselijke veiligheidsnormen van het land.

Sluit de analyzerekabel aan op een digitale SC-ingangsconnector van de SC-controller. Raadpleeg Figuur 6.

Figuur 6 Sluit de kabel aan op de digitale SC-ingangsconnector

Bewaar de connectorafdekking om de connectoropening af te dichten voor het geval de kabel moet worden verwijderd.

Opmerking: Verlengkabel zijn beschikbaar. Raadpleeg Vervangingsonderdelen en accessoires. De maximale kabellengte is 15 m.

Sluit de controller aan op de stroomvoorziening

Sluit de controller aan op de netstroom door deze via een kabel in een buis aan te sluiten of via een snoer aan te sluiten. Raadpleeg de documentatie van de controller voor instructies.

Sluit externe apparaten aan op de controller

Sluit de controllerrelais, analoge uitgangen, digitale ingangen of digitale uitgangen indien nodig aan op externe apparaten. Raadpleeg de documentatie van de controller voor instructies.

De analyzer instellen en vullen

Vul de analyzer om de buizen met reagentia te vullen en om lucht uit de buizen te verwijderen.

1. Start het vulproces als volgt:
   • SC4500-controller—Selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Prime reagents (Reagentia vullen) > OK (OK).
   • SC200- en SC1000-controllers—Ga naar het hoofdmenu en selecteer SENSOR SETUP (SENSORINSTELLINGEN) > [selecteer analyzer] > PRIME (VULLEN).
     1. Druk op menu (menu) en selecteer vervolgens TEST/MAINT (TEST/ONDERHOUD) > SCAN DEVICES (APPARATEN SCANNEN).
     2. Wanneer de sensor is gevonden en geïnstalleerd, vult u de analyzer opnieuw.
        Opmerking: Voer de volgende stappen uit als de SC200-controller niet herkent dat de analyzer is aangesloten:
2. Wacht tot de vulsequentie is voltooid. Zorg ervoor dat er geen lekkages in het systeem zijn.

De stroomsnelheid instellen

De analyzer heeft een flowmeter die de monsterstroom door de analyzer meet. Raadpleeg figuur 1 in "Productoverzicht". Stel de stroomsnelheid indien mogelijk in op 120 ml/min of meer voor de beste analyzerprestaties.

1. Swipe naar links of rechts, of druk op de RIGHT (RECHTS)-pijl om de stroomsnelheid op het display weer te geven.
   Het monster stroomt alleen door de analyzer als het meetcycluslampje 1 brandt. Als de andere meetcycluslampjes branden, is er geen monsterstroom en is de weergegeven stroomsnelheid nul. Raadpleeg tabel 4 voor beschrijvingen van de meetcyclusstappen.
   Opmerking: Om de stroomsnelheid door de analyzer handmatig te meten, meet u de stroomsnelheid bij de analyzerafvoer wanneer de analyzer de cel met water spoelt.
2. Pas voor standpijpinstallaties de afsluitklep bij de Y-zeefinlaat aan om de stroomsnelheid tussen 60 en 200 ml/min in te stellen wanneer de analyzer de cel met water spoelt.
3. Pas voor installaties met drukregelaar de drukregelaar aan om de stroomsnelheid tussen 60 en 200 ml/min in te stellen wanneer de analyzer de cel met water spoelt.

Installeer de nieuwste software

Zorg ervoor dat de nieuwste software op de SC-controller is geïnstalleerd. Gebruik een SD-kaart (SC200- en SC1000-controllers) of een USB-station (SC4500-controller) om de nieuwste software op de SC-controller te installeren.

1. Ga naar de productpagina voor de toepasselijke SC-controller op http://hach.com.
2. Klik op het tabblad "Resources" (Bronnen).
3. Scrol omlaag naar "Software/Firmware".
4. Klik op de link voor de SC-controllersoftware.
5. Sla de bestanden op een SD-kaart (SC200- en SC1000-controllers) of een USB-station (SC4500-controller) op.
6. Installeer de bestanden op de SC-controller. Raadpleeg de software-installatie-instructies die bij de softwarebestanden zijn geleverd.

Configuratie

De analyzer configureren

Stel de naam van de analyzer, het signaalgemiddelde, het type gemeten chloor, de bubbelonderdrukking en de chlooralarminstelpunten in.

1. Ga naar het configuratiemenu:
   • SC4500 Controller—Selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Settings (Instellingen).
   • SC200- en SC1000-controllers—Ga naar het hoofdmenu en selecteer vervolgens SENSOR SETUP (SENSORINSTELLINGEN) > [selecteer analyzer] > CONFIGURE (CONFIGUREREN).
2. Selecteer een optie.

Option (Optie)	Description (Beschrijving)
Edit name (or EDIT NAME)	Stelt de naam van de analyzer in. De naam van de analyzer wordt weergegeven op het scherm van de controller en in de logbestanden.
Signal average (or SIGNAL AVERAGE)	Stelt het aantal metingen in dat wordt gebruikt om de gemiddelde meting te berekenen die op het scherm wordt weergegeven. Opties: 1 (standaard), 2, 3, Irregular value (of IRREGULAR VALUE) (Irreguliere waarde). Wanneer de optie signaalgemiddelde is ingesteld op 1, is signaalgemiddeling uitgeschakeld. Wanneer de optie signaalgemiddelde is ingesteld op 2 of 3, wordt een gemiddelde waarde op het scherm weergegeven. De meting op het scherm is bijvoorbeeld gelijk aan de laatste en vorige meting gedeeld door twee wanneer de optie signaalgemiddelde is ingesteld op 2. Wanneer de optie signaalgemiddelde is ingesteld op Irregular value (of IRREGULAR VALUE) (Irreguliere waarde), wijst de analyzer een meting af die ongebruikelijk hoger of lager is dan de vorige metingen. Wanneer een meting wordt afgewezen, blijft de laatste goede meting op het scherm staan en wordt deze opgeslagen in het gegevenslogboek. Er kunnen niet meer dan drie opeenvolgende metingen worden afgewezen voordat de nieuwe meting wordt weergegeven en gelogd. De functie voor signaalgemiddeling corrigeert grillige schommelingen in de metingen die kunnen optreden wanneer er zich bellen en/of grotere deeltjes in het monster bevinden.
Measurement type settings (or MEASUREMENT)	Stelt het type gemeten chloor in. Opties: Free Chlorine (of FREE CHLORINE) (Vrij chloor) (standaard) of Total Chlorine (of TOTAL CHLORINE) (Totaal chloor). Als op de labels van de buffer- en indicatorflessen "Free Chlorine" (Vrij chloor) staat, selecteert u de optie Vrij chloor. Als op de labels van de buffer- en indicatorflessen "Total Chlorine" (Totaal chloor) staat, selecteert u de optie Totaal chloor.
Bubble reject (or BUBBLE REJECT)	Stelt de optie voor bubbelonderdrukking in op Yes (YES) (Ja) of No (NO) (Nee) (standaard). Stel de optie voor bubbelonderdrukking in op Yes (YES) (Ja) om ruis veroorzaakt door bellen in het monster te verminderen. Luchtbellen in het monster kunnen ervoor zorgen dat de metingen niet stabiel zijn.
High chlorine alarm limit (or HIGH CL ALARM)	Stelt de chloorconcentratie in die een alarm voor hoog chloor triggert—0,00 tot 10,00 mg/l (standaard: 4,00 mg/l).
Low chlorine alarm limit (or LOW CL ALARM)	Stelt de chloorconcentratie in die een alarm voor laag chloor triggert—0,00 tot 10,00 mg/l (standaard: 0,20 mg/l).
Sensor information (or SENSOR INFO)	Toont het serienummer van de analyzer, de softwareversie, de bootversie en de driverversie.
Reset (or DEFAULT SETTINGS)	Selecteer Yes (YES) (Ja) om de configuratie-instellingen terug te zetten naar de fabrieksinstellingen.
Service (or SERVICE)	Alleen voor servicegebruik

Systeemconfiguratie

Raadpleeg de documentatie van de controller voor systeemconfiguratie, algemene controllerinstellingen en instellingen voor uitgangen en communicatie.

Gebruikersnavigatie

Raadpleeg de documentatie van de controller voor een beschrijving van het toetsenblok en navigatie-informatie.
Druk op de SC200 Controller of SC1000 Controller meerdere keren op de RIGHT (RECHTS)-pijltoets om meer informatie op het startscherm weer te geven en een grafische weergave te tonen.
Veeg op de SC4500 Controller op het hoofdscherm naar links of rechts om meer informatie op het startscherm weer te geven en een grafische weergave te tonen.

Bediening

Gegevens-, gebeurtenis- en servicelogboeken

De controller biedt toegang tot een gegevenslogboek, een gebeurtenislogboek en een servicelogboek voor elk aangesloten instrument. De metingen van de analyzer worden automatisch opgeslagen in het gegevenslogboek met tussenpozen van 150 seconden. Het gebeurtenislogboek toont de gebeurtenissen die hebben plaatsgevonden. De gebeurtenis- en gegevenslogboeken bewaren ongeveer 2 weken aan gegevens wanneer de analyzer continu in bedrijf is. Het servicelogboek bewaart ongeveer 24 uur aan gegevens wanneer de analyzer continu in bedrijf is.

Raadpleeg de documentatie van de controller om het gegevenslogboek, het gebeurtenislogboek en/of het servicelogboek te downloaden. Het gegevenslogboek is een XML-bestand (SC200- en SC1000-controllers) dat kan worden opgeslagen in CSV- of Excel-indeling. Het gebeurtenislogboek en het servicelogboek zijn bestanden in CSV-indeling. Alle SC4500 Controller-logbestanden zijn in CSV-indeling.

Een steekproef meten

Gebruik indien nodig de optie voor een steekproef om een watermonster of chloorstandaardoplossing aan de cel toe te voegen voor meting. Gebruik de optie voor een steekproef voor verificatie van de analyzerprestaties of om een watermonster te meten dat op een andere locatie is verzameld.

1. Ga naar het menu voor steekproeven:
   • SC4500 Controller—Selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Grab sample (Steekproef).
   • SC200- en SC1000-controllers—Ga naar het hoofdmenu en selecteer vervolgens SENSOR SETUP (SENSORINSTELLINGEN) > [selecteer analyzer] > GRAB SAMPLE IN (STEEKPROEF IN).
2. Voltooi de stappen die op het scherm worden weergegeven. Verwijder de celdeksel wanneer daarom wordt gevraagd en voeg minimaal 100 ml van de steekproef toe aan de cel. Een deel van het monster stroomt naar de monsterafvoer.

Modbus-registers

Er is een lijst met Modbus-registers beschikbaar voor netwerkcommunicatie. Raadpleeg de website van de fabrikant voor meer informatie.

Kalibratie en afstelling

De kalibratiecurve van de analyzer is in de fabriek ingesteld voor prestaties volgens specificaties.

Er worden geen gebruikersaanpassingen aan de fabriekskalibratiecurve aanbevolen, tenzij dit vereist is door een regelgevende instantie voor nalevingsrapportagedoeleinden, of er een grote reparatie aan de analyzer is uitgevoerd.

Raadpleeg de instructies in de kalibratieverificatiekit (raadpleeg Vervangingsonderdelen en accessoires) of neem contact op met de technische ondersteuning voor informatie over verificatie van de analyzerprestaties.

Onderhoud

Meerdere gevaren. De taken die in dit deel van het document worden beschreven, mogen uitsluitend worden uitgevoerd door gekwalificeerd personeel.

LET OP
Demonteer het instrument niet voor onderhoud. Als de interne onderdelen moeten worden schoongemaakt of gerepareerd, neem dan contact op met de fabrikant.

Onderhoudsschema

Tabel 6 toont het aanbevolen schema van onderhoudstaken. De vereisten van de faciliteit en de bedrijfsomstandigheden kunnen de frequentie van sommige taken verhogen.

Tabel 6 Onderhoudsschema

Taak	1 maand	6 maanden	Zo nodig
De cel reinigen	X[2]
De reagensflessen vervangen	X
Het scherm in de Y-zeef reinigen		X
De magneetroerder en de slangenset vervangen[3]		X
De flowmeter reinigen[4]			X

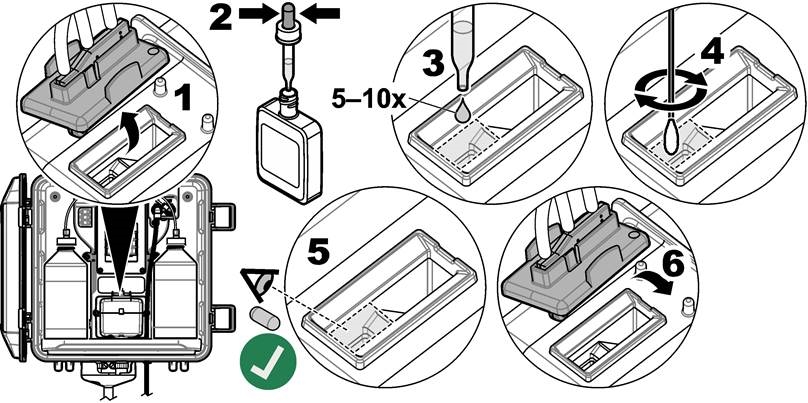

De cel reinigen

Gevaar voor blootstelling aan chemicaliën. Neem de veiligheidsprocedures van het laboratorium in acht en draag alle persoonlijke beschermingsmiddelen die geschikt zijn voor de chemicaliën waarmee wordt gewerkt. Raadpleeg de actuele veiligheidsinformatiebladen (VIB/SDS) voor veiligheidsprotocollen.

Reinig de cel met tussenpozen van 1 maand of vaker indien nodig.

Benodigdheden:

² Reinig de cel vaker of minder vaak, indien nodig.

³ Raadpleeg de instructies die bij de slangenset zijn geleverd.

⁴ Reinig de flowmeter voor toepassingen die biofilm of sedimentaanslag ontwikkelen. Raadpleeg de reinigingsinstructies DOC273.53.80686.

⁵ Raadpleeg Vervangingsonderdelen en accessoires.

⁶ Gebruik geen andere reinigingsoplossingen. Raadpleeg Vervangingsonderdelen en accessoires.

1. Doe de persoonlijke beschermingsmiddelen aan die zijn vermeld in de veiligheidsinformatiebladen (VIB/SDS).
2. Ga naar het menu voor het reinigen van de cel:
   • SC4500 Controller—Selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Standard tasks (Standaardtaken) > Cell cleaning (Celreiniging).
   • SC200 en SC1000 Controllers—Ga naar het hoofdmenu en selecteer vervolgens SENSOR SETUP > [selecteer analyzer] > TASKS > CLEAN CELL (CEL REINIGEN).
     Opmerking: Om een geselecteerde taak te stoppen, drukt u op home (start).
3. Druk op OK (OK) (of enter (invoeren)) om metingen te stoppen.
4. Selecteer een optie.

Optie	Beschrijving
Hold last measurement value (or HOLD) (Laatste meetwaarde vasthouden (of HOLD))	De controlleruitgangen worden vastgehouden op de laatste gemeten waarde.
Transfer measurement value (or TRANSFER) (Meetwaarde overdragen (of TRANSFER))	De controlleruitgangen veranderen in de overdrachtswaarde.

5. Wanneer het statuslampje knippert, voert u de geïllustreerde stappen uit die volgen. Wanneer u klaar bent, drukt u op OK (OK) (of enter (invoeren)).
   Zorg er bij de geïllustreerde stap 5 voor dat er geen ongewenst materiaal in de cel aanwezig is. Gebruik indien nodig een zaklamp om te zoeken naar ongewenst materiaal.

6. Wanneer "Task was successfully completed." ("TAAK VOLTOOID") op het display verschijnt, drukt u op OK (OK) (of enter (invoeren)).

De analyzer start een meetcyclus in ongeveer 30 seconden.

Vervang de reagensflessen

Chemisch blootstellingsgevaar. Houd u aan de veiligheidsprocedures van het laboratorium en draag alle persoonlijke beschermingsmiddelen die geschikt zijn voor de chemicaliën die worden gehanteerd. Raadpleeg de actuele veiligheidsinformatiebladen (MSDS/SDS) voor veiligheidsprotocollen.

Chemisch blootstellingsgevaar. Voer chemicaliën en afvalstoffen af in overeenstemming met lokale, regionale en nationale voorschriften.

Vervang de reagensflessen om de maand.

1. Trek de persoonlijke beschermingsmiddelen aan die in de veiligheidsinformatiebladen (VIB/SDS) worden genoemd.
2. Ga naar het menu om de reagentia te vervangen:
   • SC4500 Controller—Selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Standard tasks (Standaardtaken) > Replace reagents (Reagentia vervangen).
   • SC200- en SC1000-controllers—Ga naar het hoofdmenu en selecteer vervolgens SENSOR SETUP (Sensorinstelling) > [selecteer analysator] > TASKS (Taken) > CHANGE REAGENTS (Reagentia wijzigen).
     Opmerking: Om een geselecteerde taak te stoppen, drukt u op home (start).
3. Druk op OK (of enter (invoeren)) om metingen te stoppen.
4. Selecteer een optie.

Option (Optie)	Description (Beschrijving)
Hold last measurement value (or HOLD) (Laatste meetwaarde vasthouden (of VASTHOUDEN))	De controlleruitgangen worden op de laatst gemeten waarde gehouden.
Transfer measurement value (or TRANSFER) (Meetwaarde overdragen (of OVERDRAGEN))	De controlleruitgangen veranderen in de overdrachtswaarde.

5. Wacht tot het statuslampje knippert.
6. Vervang de bufferfles als volgt:
   Opmerking: (Optioneel) Gebruik de bovenkant van de analysator als plank.
   1. Verwijder de dop en verzegeling van de nieuwe bufferfles.
   2. Verwijder de gebruikte bufferfles van de analysator.
   3. Plaats de bufferslang in de nieuwe bufferfles aan de rechterkant van de analysator. Draai de dop vast.
7. Vervang de indicatorfles als volgt:
   1. Verwijder de dop en verzegeling van de indicatorfles en de bruine DPD-fles.
   2. Vul de bruine DPD-fles ongeveer ¼ vol met indicatoroplossing.
   3. Draai de DPD-fles rond om te mengen.
   4. Doe de inhoud van de DPD-fles in de indicatorfles.
   5. Keer de indicatorfles om tot al het poeder is opgelost (2 minuten).
   6. Verwijder de gebruikte indicatorfles van de analysator.
   7. Plaats de indicatorslang in de nieuwe indicatorfles aan de linkerkant van de analysator. Draai de dop vast.
8. Druk op OK (of enter (invoeren)).
9. Wanneer "Task was successfully completed." (Taak is succesvol voltooid.) (of "TASK COMPLETE" (Taak voltooid)) op het display verschijnt, drukt u op OK (of enter (invoeren)). De analysator start een meetcyclus na ongeveer 30 seconden.

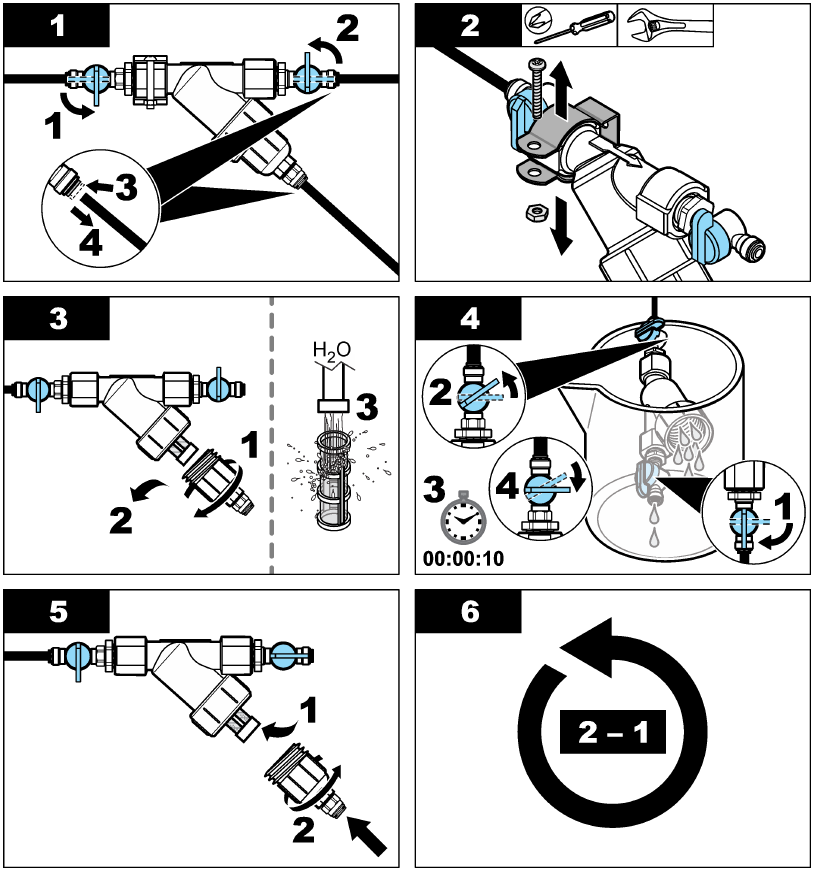

Reinig de zeef in de Y-filter

Reinig de zeef in de Y-filter als er een verstopping is, wat wordt aangegeven met een waarschuwing voor een lage monsterstroom. Voltooi de geïllustreerde stappen die volgen.

Voorbereiden voor opslag

Chemisch blootstellingsgevaar. Houd u aan de veiligheidsprocedures van het laboratorium en draag alle persoonlijke beschermingsmiddelen die geschikt zijn voor de chemicaliën die worden gehanteerd. Raadpleeg de actuele veiligheidsinformatiebladen (MSDS/SDS) voor veiligheidsprotocollen.

Als de stroom naar de analysator langer dan 3 dagen wordt uitgeschakeld of als de analysator langer dan 3 dagen niet wordt gebruikt, bereidt u de analysator voor op opslag.

Benodigdheden:

1. Verwijder de reagentia uit de reagensleidingen als volgt:
   1. Verwijder de indicatorfles en de bufferfles van de analysator.
   2. Plaats twee bekerglazen (of containers) met gedeïoniseerd water in de analysator.
   3. Plaats de indicatorflesslang en de bufferflesslang in de bekerglazen.
   4. Start de voorvulsequentie als volgt:
      • SC4500 Controller—Selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Prime reagents (Reagentia voorvullen) > OK.
      • SC200- en SC1000-controllers—Ga naar het hoofdmenu en selecteer vervolgens SENSOR SETUP (Sensorinstelling) > [selecteer analysator] > PRIME (Voorvullen). De analysator verwijdert de reagentia uit de reagensleidingen.
2. Verwijder het gedeïoniseerde water uit de reagensleidingen als volgt:
   1. Verwijder de indicatorflesslang en de bufferflesslang uit de bekerglazen.
   2. Verwijder de twee bekerglazen van de analysator.
   3. Start de voorvulsequentie opnieuw. De analysator verwijdert alle vloeistof uit de reagensleidingen.
3. Koppel de analysatorkabel los van de controller (of verwijder de stroom naar de controller).
4. Draai de afsluitklep naar de gesloten stand om de monsterstroom naar de Y-filter te stoppen.

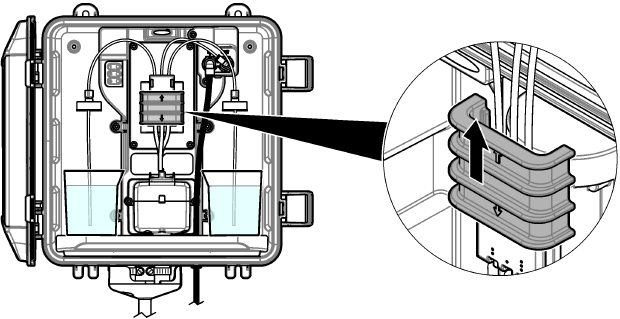

5. Verwijder de pompklem. Zie Afbeelding 7. Bewaar de pompklem voor later gebruik.
6. Verwijder het water uit de cel als volgt:
   1. Verwijder het deksel van de cel.
   2. Verwijder het water uit de cel met een wegwerpdruppelaar of een pluisvrije doek.
   3. Installeer het deksel op de cel.
7. Om de analysator na opslag te starten, voert u de volgende stappen uit:
   1. Installeer de pompklem. Zie Afbeelding 7.

      Afbeelding 7 De pompklem verwijderen
   2. Installeer reagensflessen. Zie Reagensflessen installeren.
   3. Zet de afsluitklep op open om de monsterstroom naar de Y-filter te starten.
   4. Sluit de analysatorkabel aan op de controller als de kabel was losgekoppeld.
   5. Lever stroom aan de controller als de stroom was verwijderd.
   6. Start de voorvulsequentie opnieuw.

Voorbereiding voor verzending

Gevaar voor blootstelling aan chemicaliën. Houd u aan de veiligheidsprocedures voor laboratoria en draag alle persoonlijke beschermingsmiddelen die geschikt zijn voor de chemicaliën waarmee wordt gewerkt. Raadpleeg de actuele veiligheidsinformatiebladen (VIB/SDS) voor veiligheidsprotocollen.

Om de analyzer voor te bereiden voor verzending, voert u de volgende stappen uit.

Benodigdheden:

1. Verwijder de reagentia uit de reagensleidingen als volgt:
   1. Verwijder de indicatorfles en bufferfles uit de analyzer.
   2. Plaats twee bekers (of containers) met gedeïoniseerd water in de analyzer.
   3. Plaats de indicatorflesslang en de bufferflesslang in de bekers.
   4. Start de prime-sequentie als volgt:
      • SC4500 Controller: selecteer de tegel van het apparaat en selecteer vervolgens Device menu (Apparaatmenu) > Prime reagents (Reagentia primen) > OK (OK).
      • SC200- en SC1000-controllers: ga naar het hoofdmenu en selecteer vervolgens SENSOR SETUP (Sensorinstelling) > [selecteer analyzer] > PRIME (Primen).
        De analyzer verwijdert de reagentia uit de reagensleidingen.

2. Verwijder het gedeïoniseerde water uit de reagensleidingen als volgt:
   1. Verwijder de indicatorflesslang en de bufferflesslang uit de bekers.
   2. Verwijder de twee bekers uit de analyzer.
   3. Start de prime-sequentie opnieuw.
      De analyzer verwijdert alle vloeistof uit de reagensleidingen.
3. Koppel de analyzerkabel los van de controller.
4. Draai de afsluitklep naar de gesloten stand om de monsterstroom naar de Y-zeef te stoppen.
5. Koppel de monsterinlaatslang (zwart) en de afvoerslang (doorzichtig) los van de analyzer.
6. Verwijder de externe luchtonderbreker van de analyzer.
7. Verwijder de pompklem. Zie Afbeelding 7 in Voorbereiding voor opslag.
8. Verwijder de slangharnas en de magneetroerder uit de analyzer. Bewaar de slangharnas voor verzending met de analyzer. Zie De magneetroerder en slangharnas installeren.
9. Installeer de pompklem zonder de slangharnas. Plak tape op de slangklem om de slangklem stevig vast te houden.
10. Verwijder het water uit de cel met een wegwerpdruppelaar of een pluisvrije doek.
11. Verwijder de analyzer van de muur.
12. Plaats de analyzer terug in de originele verpakking.

Het instrument reinigen

LET OP
Gebruik nooit reinigingsmiddelen zoals terpentine, aceton of soortgelijke producten om het instrument, inclusief het scherm en de accessoires, te reinigen.

Reinig de buitenkant van het instrument met een vochtige doek en een milde zeepoplossing.

Morsen schoonmaken

Gevaar voor blootstelling aan chemicaliën. Voer chemicaliën en afvalstoffen af in overeenstemming met de lokale, regionale en nationale voorschriften.

1. Houd u aan alle veiligheidsprotocollen van de faciliteit voor het beheersen van lekkages.
2. Gooi het afval weg volgens de toepasselijke voorschriften.

Probleemoplossing

Fouten—Rood licht

Wanneer er een fout optreedt, verandert het statuslampje van de analysator naar rood. Metingen worden gestopt, het meetscherm knippert en alle uitgangen worden vastgehouden zoals gespecificeerd in het controllermenu. Om de fouten te tonen:

• SC4500 Controller—Selecteer het rode meetscherm of de kleine rode pijl, of ga naar het hoofdmenu en selecteer Notifications > Errors.
• SC200 en SC1000 Controllers—Ga naar het hoofdmenu en selecteer DIAGNOSTICS > [selecteer analysator] > ERROR LIST.

Een lijst met mogelijke fouten wordt weergegeven in Tabel 7.

Tabel 7 Foutmeldingen

Fout	Beschrijving	Oplossing
Detector is defect! (of DETECTOR ERROR)	Een detector werkt niet correct.	Update de software. Raadpleeg De nieuwste software installeren. Zorg ervoor dat de installatie binnenshuis is, met bescherming tegen zonlicht of felle binnenverlichting. Als er condensatie in de analysator optreedt, voeg dan een luchtspoeling toe. Raadpleeg Luchtspoeling (optioneel). Neem contact op met de technische ondersteuning.
De cel is vuil! (of DIRTY CELL)	De cel is bevlekt of vuil. Er kan zich een biofilm in de cel vormen wanneer de chloorconcentratie zeer laag is.	Reinig de cel. Raadpleeg De cel reinigen.
Application code has failed and is unrecoverable. (of APP CODE FAIL)	Er is een softwarefout opgetreden.	Neem contact op met de technische ondersteuning.
LED is defective! (of LED ERROR)	Het licht in de cel werkt niet correct.	Neem contact op met de technische ondersteuning.
Pump is defective! (of PUMP ERROR)	De pomp werkt niet correct.	Neem contact op met de technische ondersteuning.
Sample valve is leaking! (of SAMPLE LEAK)	Er is een monsterlek in de analysator.	Onderzoek de slangen in de analysator op lekken. Zorg ervoor dat de stijgbuis of drukregelaar met de juiste configuratie is geïnstalleerd. Als er geen monsterlek is, zoek dan naar onregelmatige monsterdruk in de toevoermonsterleiding, bijvoorbeeld van een membraanpomp. Gebruik de installatiekit voor een stijgbuis van >10 psi als het toevoermonster een onregelmatige druk heeft. Raadpleeg Afbeelding 3 in De analysator monteren en aansluiten, Afbeelding 4 in Installatie met een stijgbuis—10–75 psi bij Y-zeefinlaat of Afbeelding 5 in Installatie met een drukregelaar. Neem contact op met de technische ondersteuning.
English only (of ENGLISH ONLY)	Een deel van de analysatorsoftware is beschadigd.	Update de software. Raadpleeg De nieuwste software installeren.

Waarschuwingen—Geel licht

Wanneer er een waarschuwing optreedt, verandert het statusindicatielampje naar geel. Een waarschuwingspictogram knippert en er wordt een bericht weergegeven aan de onderkant van het controllerscherm. Als er voldoende monsterstroom beschikbaar is, heeft een waarschuwing geen invloed op de werking van menu's. Een waarschuwing heeft geen invloed op de werking van de relais en uitgangen. Om de waarschuwingen te tonen:

• SC4500 Controller—Selecteer het gele meetscherm of de kleine gele pijl, of ga naar het hoofdmenu en selecteer Notifications > Warnings.
• SC200 en SC1000 Controllers—Ga naar het hoofdmenu en selecteer DIAGNOSTICS > [selecteer analysator] > WARNING LIST.

Een lijst met mogelijke waarschuwingen wordt weergegeven in Tabel 8.

Tabel 8 Waarschuwingsberichten

Waarschuwing	Beschrijving	Oplossing
Bubbles detected. (of BUBBLES DETECTED)	Er zitten bellen in de cel.	Reinig de cel. Raadpleeg De cel reinigen. (Optioneel) Gebruik de instelling voor het afstoten van bellen om de signaalruis te verminderen die wordt veroorzaakt door bellen in het monster. Raadpleeg De analysator configureren.
Cell cleaning is recommended. (of CLEAN CELL SOON)	De cel raakt bevlekt of vuil en moet binnenkort worden gereinigd om een fout te voorkomen.	Reinig de cel. Raadpleeg De cel reinigen.
Chlorine is high. (of HIGH CHLORINE)	De chloorconcentratie is gelijk aan of hoger dan de hoge chlooralarmlimiet.	Verhoog de hoge chlooralarminstelling. Raadpleeg De analysator configureren. Of Verlaag de chloorconcentratie van het monster dat aan de analysator wordt geleverd.
Chlorine is low. (of LOW CHLORINE)	De chloorconcentratie is gelijk aan of lager dan de lage chlooralarmlimiet.	Verlaag de lage chlooralarminstelling. Raadpleeg De analysator configureren. Of Verhoog de chloorconcentratie van het monster dat aan de analysator wordt geleverd.
Sample flow is low. (of LOW SAMPLE FLOW)	De gemeten monsterstroom is lager dan de minimale monsterstroomsnelheid. Raadpleeg Specificaties.	Stel de monsterstroomsnelheid in. Raadpleeg De stroomsnelheid instellen. Reinig indien nodig het filter in de Y-zeef om een verstopping te verwijderen. Raadpleeg Het scherm in de Y-zeef reinigen. Reinig de flowmeter. Raadpleeg de reinigingsinstructies DOC273.53.80686. Vervang de slangen.
High sample flow (of HIGH SAMPLE FLOW)	De gemeten monsterstroom is hoger dan de maximale monsterstroomsnelheid. Raadpleeg Specificaties.	Stel de monsterstroomsnelheid in. Raadpleeg De stroomsnelheid instellen.

Vervangingsonderdelen en accessoires

Gevaar voor persoonlijk letsel. Het gebruik van niet-goedgekeurde onderdelen kan leiden tot persoonlijk letsel, schade aan het instrument of defecten aan de apparatuur. De vervangingsonderdelen in dit gedeelte zijn goedgekeurd door de fabrikant.

Opmerking: Product- en artikelnummers kunnen variëren voor sommige verkoopregio's. Neem contact op met de betreffende distributeur of raadpleeg de bedrijfswebsite voor contactgegevens.

Verbruiksartikelen

Beschrijving	Hoeveelheid	Artikelnr.
Reagensset, Vrij chloor, inclusief: Bufferfles, indicatorfles en DPD-fles	1	2556900
Reagensset, Totaal chloor, inclusief: Bufferfles, indicatorfles en DPD-fles	1	2557000
Celreinigingskit, inclusief: Zwavelzuur, 5,25 N, 100 mL, druppelfles en wattenstaafjes (10x)	1	8573100
Kalibratieverificatiekit, inclusief: Spuit, slang, slangfittingen, ampullenbreker, gedeïoniseerd water en chloorstandaard ampul	1	8568200
Navulset voor kalibratieverificatie, inclusief: Gedeïoniseerd water en chloorstandaard ampul	1	8573200

Vervangingsonderdelen

Beschrijving	Artikelnr.
Slangenset, inclusief: Slangharnas en roerstaaf	8560400
Installatiekit met stijgbuis (10 psi of minder)	8560500
Installatiekit met stijgbuis (meer dan 10 psi)	8576001
Installatiekit met drukregelaar	8565700

Accessoires

Beschrijving	Artikelnr.
Verlengkabel voor analysator, 1 m (3,2 ft)	6122400
Verlengkabel voor analysator, 7,7 m (25 ft)	5796000
Verlengkabel voor analysator, 15 m (50 ft)	5796100
Slangadapter, 6 mm OD naar 1/4-inch OD	09184=A=4020

Referenties

• Hach | Hach

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hach CL17sc handleiding

Beschikbare talen
