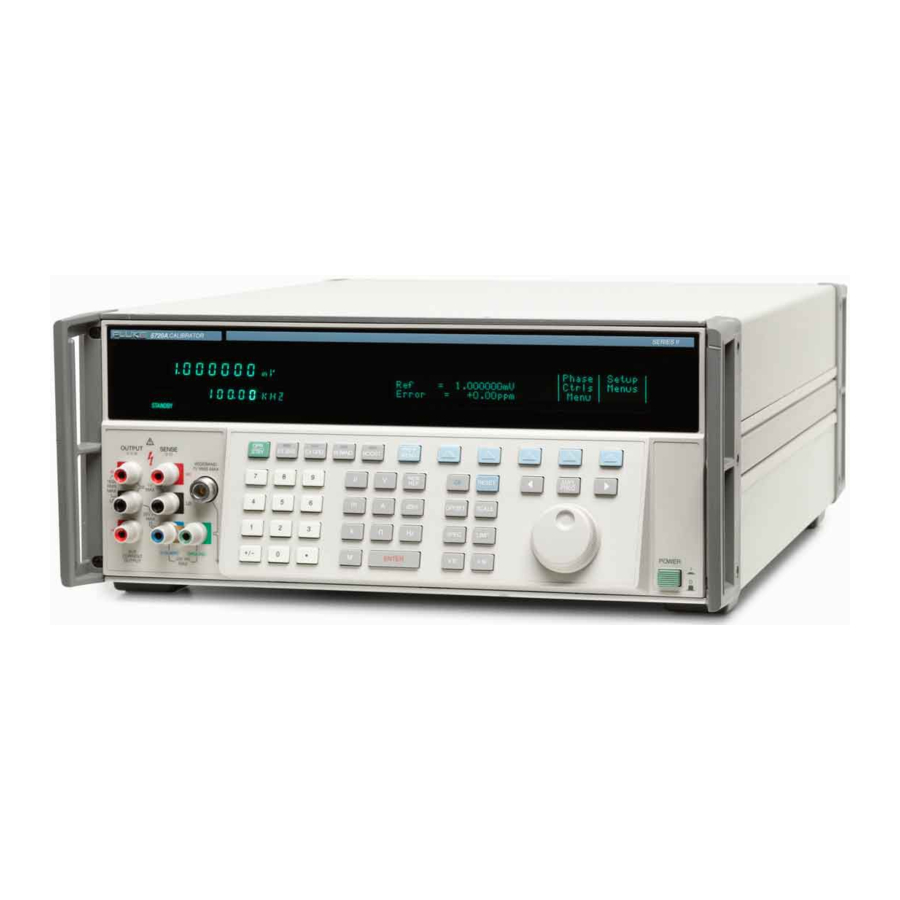

Fluke II Series, 5700A, 5720A Handleiding

Inhoud

1 Syntaxregels
2 Command Summary per functie
3 Opdrachten
4 Overgang van werkingsstatussen
5 Overzicht statusregisters
6 Download handleiding
7 In andere talen

Syntaxregels

Spaties	Gebruik minstens één spatie tussen een commando en een parameter. Gebruik geen spaties binnen een parameter, of binnen een getal.
Meerdere Parameters	Wanneer een commando meer dan één parameter heeft, scheid de parameters dan met komma's. Bijvoorbeeld: "OUT 1 V, 100 HZ".
Numerieke Parameters	Parameters kunnen tot 255 significante cijfers hebben. Exponenten kunnen variëren van -32000 tot +32000. Het bruikbare bereik voor 5720A programmering is ± 2.2 E-308 tot ± 1.8 E308.
Hoofdletter gevoeligheid	Alle kleine letters worden omgezet in hoofdletters, behalve in geciteerde strings.
Extra Parameters	Vermijd het gebruik van extra parameters. Te veel parameters zullen een commando-fout veroorzaken.
Null Parameters	Null-parameters zullen een commando-fout veroorzaken (bv. aangrenzende komma's in "CLOCK 133700, ,071787").
Expressies	Gebruik geen expressies als parameters. Een voorbeeld van een expressie is "(4+2*13)".
Eenheden	Geaccepteerde eenheden in commando-parameters zijn: A ampères DB decibel DBM decibel referenties naar 1 milliwatt voor ac spanningsamplitude HZ hertz OHM ohm PCT procent PPM parts per million V volt
Multipliers	MA mega, of eenheid x 1.000.000) K kilo, of eenheid x 1.000) M milli, of eenheid ÷ 1.000; (behalve MOHM en MHZ) U micro, of eenheid ÷ 1.000.000) Voorbeelden: MOHM of MAOHM Megaohm MHZ of MAHZ Megahertz MV millivolt MAV Megavolt MA milliampère
Meerdere Commando's	Om commando's te combineren in één statement, gebruikt u een puntkomma (;). Bijvoorbeeld, in plaats van deze twee statements te gebruiken: 20 PRINT @3,"OUT 100 MV"! Selecteer 100 mV dc 30 PRINT @3,"OPER"! Activeer de output U kunt hetzelfde bereiken met deze enkele regel: 20 PRINT @3,"OUT 100 MV; OPER"
Terminators	Terminators verzonden door de 5720A: LF met EOI. Terminators ontvangen door de 5720A: LF of elk teken met EOI
Reacties	De reacties beschreven in de commandotabel zijn correct voor IEEE-488 afstandsbediening, en voor seriële afstandsbediening in "COMPUTER" (COMPUTER) modus. In seriële afstandsbediening in "TERMINAL" (TERMINAL) modus bevatten reacties meer beschrijvende tekst bedoeld voor een operator die interactief een terminal gebruikt.

Command Summary per functie

Error Mode Commands
ADJOUT?	Geeft de aangepaste outputmagnitude en -frequentie terug.
INCR	Verhoogt of verlaagt de output
MULT	Vermenigvuldigt de referentie met een waarde en stelt het product in als een nieuwe referentie.
NEWREF	Stelt een nieuwe referentie in.
OFFSET	Stelt een offset in en schakelt deze in of uit.
OFFSET?	Geeft de waarde van de huidige offset terug.
OLDREF	Stelt de output in op de huidige referentie.
OUT_ERR?	Geeft de UUT-fout terug die is berekend door de 5720A.
REFOUT?	Geeft de waarde van de huidige referentie terug.
SCALE	Activeert en deactiveert scaling.
SCALE?	Geeft schaalinformatie terug.
SCAL_ERR?	Geeft de schaalfoutwaarde terug als scaling actief is.
Instrument Configuration Commands
BTYPE	Selecteert een versterkertype voor spannings- of stroomboost.
BTYPE?	Geeft de versterkertypes terug die zijn ingesteld voor spannings- en stroomboost.
CLOCK	Stelt de klok/kalender in.
CLOCK?	Geeft de instelling van de klok/kalender terug.
CUR_POST	Selecteert actieve binding post voor stroomoutput.
CUR_POST?	Geeft de actieve binding post voor stroomoutput terug.
EXTGUARD	Opent en sluit een interne verbinding tussen GUARD en LO.
EXTSENSE	Opent en sluit een interne verbinding tussen SENSE en OUTPUT.
FORMAT	Herstelt kalibratieconstanten en andere parameters naar de fabrieksinstellingen.
LIMIT	Stelt positieve en negatieve outputlimieten in.
LIMIT?	Geeft de geprogrammeerde positieve en negatieve outputlimieten terug.
*LRN?	Geeft een lijst met commando's terug die de huidige status kunnen dupliceren.
RANGE?	Geeft het huidige outputbereik terug.
RANGELCK	Vergrendelt het huidige bereik of selecteert autoranging.
Output Commands
BOOST	Activeert of deactiveert een hulpversterker.
DBMOUT?	Geeft de outputamplitude en -frequentie terug, maar in dBm als ac V.
OPER	Activeert de 5720A-output als deze in stand-by staat.
OUT	Stelt de output in en stelt een nieuwe referentie in voor de foutmodus.
OUT?	Geeft de outputamplitude en -frequentie terug.
PHASE	Stelt de faseverschuiving van het faseoutputsignaal in.
PHASE?	Geeft de faseverschuiving van het faseoutputsignaal terug.
PHASELCK	Activeert of deactiveert fasevergrendeling op een extern signaal.
PHASESFT	Activeert of deactiveert variabele faseoutput.
RCOMP	Activeert of deactiveert tweedraads compensatiecircuits.
STBY	Zet de 5720A in stand-by.
VOUT?	Geeft de outputamplitude in volt terug als de actieve eenheden dBm zijn.
WBAND	Activeert of deactiveert de Wideband AC Module (Option 5700A-03).
General Functions
*CLS	Wissen; wist statusregisters, elk serviceverzoek en vlaggen.
ECHO?	Echoes een string naar de remote poort.
GAL	Ga naar Alternate Language; gaat naar de emulatiemodus van de Fluke 5100B of 5200A.
*OPC	Stelt bit 0 in de ESR in op 1 wanneer lopende bewerkingen zijn voltooid.
*OPC?	Geeft een "1" terug wanneer alle lopende remote bewerkingen zijn voltooid.
*PUD	Slaat een string met door de gebruiker geselecteerde tekens op in niet-vluchtig geheugen.
*PUD?	Geeft de inhoud van het PUD-geheugen terug.
RPT_STR	Laadt de rapportstring van de gebruiker.
RPT_STR?	Geeft de rapportstring van de gebruiker terug.
*RST	Reset de 5720A naar de standaard opstartstatus.
UNCERT?	Geeft de absolute onzekerheid van de output terug.
*WAI	Onderbreekt de programma-uitvoering totdat lopende bewerkingen zijn voltooid.
RS-232C Interface Parameter Setting Commands
SP_EOF	Stelt de End-of-File (EOF)-string in.
SP_EOF?	Geeft de End-of-File (EOF)-string terug.
SP_SET	Stelt RS-232C interfaceparameters in.
SP_SET?	Geeft RS-232C interfaceparameters terug.
SP_TIME	Stelt de time-outperiode in.
SP_TIME?	Geeft de time-outperiode terug.
5720A Calibration, Testing, and Diagnostics Commands
CAL_ADJ	Voert het interne gedeelte van de kalibratie uit.
CAL_CHK	Start een kalibratiecontrole.
CAL_CLST?	Geeft een groep kalibratieconstante namen en hun waarden terug.
CAL_CONF	Stelt het specificatiebetrouwbaarheidsniveau in op 95% of 99%.
CAL_CONF?	Geeft het actieve kalibratiebetrouwbaarheidsniveau terug.
CAL_CONST?	Geeft de waarde van een bepaalde constante terug.
CAL_DATE?	Geeft de datum van de meest recente kalibratie terug.
CAL_DAYS?	Geeft het aantal dagen sinds de laatste kalibratie recall terug.
CAL_INTV	Stelt het kalibratie-interval in.
CAL_INTV?	Geeft het kalibratie-interval terug.
CAL_PR	Print een kalibratierapport via de seriële interface.
CAL_REF	Voert een kalibratieprocedure uit met behulp van een 1½, 10 k½ of 10V-standaard.
CAL_RNG	Start een zelfkalibratieprocedure van een bereik.
CAL_RPT?	Geeft een geformatteerd kalibratierapport terug.
CAL_SHIFT?	Geeft de verschuiving van een bereik als gevolg van kalibratie terug.
CAL_SLST?	Geeft de verschuivingen van een groep bereiken terug.
CAL_STORE	Slaat nieuwe kalibratieconstanten op in niet-vluchtig geheugen.
CAL_TEMP	Stelt de temperatuur voor kalibratie in.
CAL_TEMP?	Geeft de laatst opgegeven kalibratietemperatuur terug.
CAL_WBFLAT	Voert de vlakheidskalibratie van de Wideband AC Module (Option 5700A- 03) uit.
CAL_WBGAIN	Voert de versterkingskalibratie van de Wideband AC Module (Option 5700A- 03) uit.
CAL_ZERO	Voert interne nulpuntenkalibratie uit.
DIAG	Voert zelftests uit.
DIAGFLT	Stelt de 5720A-respons in op fouten in remote diagnostics.
DIAGFLT?	Geeft de 5720A-respons op fouten in remote diagnostics terug.
OHMSREF?	Geeft een berekende weerstandsreferentie terug.
STOP_PR	Stopt het printen van een rapport.
*TST?	Voert zelftests uit en geeft de resultaten terug.
Serial Only Remote Commands
LOCAL	Plaatst de 5720A in de lokale status.
LOCKOUT	Plaatst de 5720A in de lokale lockout-status.
REMOTE	Plaatst de 5720A in de remote status.
Status Commands
*ESE	Laadt het Event Status Enable-register.
*ESE?	Leest het Event Status Enable-register.
*ESR?	Leest en wist het Event Status Register.
ETIME?	Geeft de tijd terug dat de stroom is ingeschakeld.
EXPLAIN?	Geeft een korte beschrijving van een foutcode terug.
FAULT?	Geeft de meest recente foutcode uit de foutwachtrij terug.
*IDN?	Geeft 5720A identificatie-informatie terug.

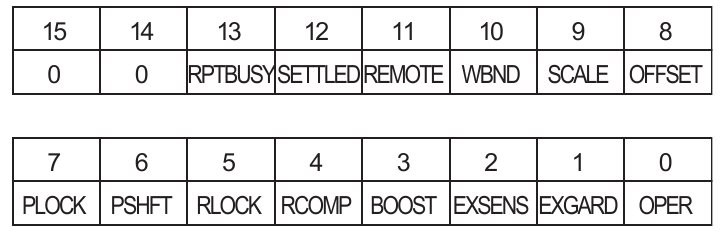

ISCE	Laadt het Instrument Status Change Enable Register.
ISCE?	Leest het Instrument Status Change Enable Register.
ISCR?	Leest en wist het Instrument Status Change Register.
ISR?	Leest en wist het Instrument Status Register.
ONTIME?	Geeft de verstreken tijd sinds het inschakelen terug.
*OPT?	Geeft een lijst met geïnstalleerde modules en aangesloten versterkers terug.
*SRE	Laadt het Service Request Enable Register.
*SRE?	Leest het Service Request Enable Register.
STATE?	Geeft de lange termijn status van de 5720A terug.
*STB?	Geeft de status byte terug.

Opdrachten

Commando	Parameters	Reactie
ADJOUT?	Geen	(Float) Amplitude (String) Eenheden (Float) Frequentie
BOOST	AAN of UIT	Geen
BTYPE	VB5725, VB5205, VB5215, IB5725, of IB5220	Geen
BTYPE?	Geen	(String) VB <modelnummer> (String) IB <modelnummer>
CAL_ADJ	Geen	Geen
CAL_CHK	Geen	Geen
CAL_CLST?	CAL, CHECK, of PREV	(String) Lijst (Zie handleiding.)
CAL_CONF	99 of 95	Geen
CAL_CONF?	Geen	CONF99 of CONF95
CAL_CONST?	CAL, CHECK PREV Naam van constante	(Float) Waarde van de constante
CAL_DATE?	B5725, CAL, WBFLAT, WBGAIN, of ZERO	(Integer) Datum als MMDDYY
CAL_DAYS?	B5725, CAL, WBFLAT, WBGAIN, of ZERO	(Integer) # verstreken dagen sinds kalibratie
CAL_INTV	1, 90, 180 of 365	Geen
CAL_INTV?	Geen	(Integer) 1,90, 180 of 365
CAL_PR	CAL, CHECK of RAW	Geen
CAL_REF	Waarde en eenheden van externe standaard	Geen
CAL_RNG	bereik-ID, NULL of STORE Kalibratiemagnitude (alleen als 1 bereik-ID is) Frequentie (optioneel, en alleen als 1 bereik-ID is)	Geen
CAL_RPT?	CAL, CHECK of RAW	(String) Opgemaakt rapport
CAL_SHIFT?	CAL of CHECK Bereik-ID	(String) Bereikinfo. (Zie handleiding.)
CAL_SLST?	CAL of CHECK	(String) Info. voor alle bereiken. (Zie handleiding.)
CAL_STORE	Geen	Geen
CAL_TEMP	Temperatuur in °C	Geen
CAL_TEMP?	B5725, CAL, WBFLAT, WBGAIN of CHECK	(Float) Temperatuur in °C.
CAL_WBFLAT	START, NULL of STORE	Geen
CAL_WBGAIN	PGAIN, NGAIN of STORE	Geen
CAL_ZERO	Geen	Geen
CLOCK	24-uurs tijd als HHMMSS Datum als MMDDYY	Geen
CLOCK?	Geen	(Integer) Tijd als HHMMSS (Integer) Datum als MMDDYY
*CLS	Geen	Geen
CUR_POST	NORMAL, AUX of IB5725	Geen
CUR_POST?	Geen	(String) NORMAL, AUX of IB5725
DBMOUT?	Geen	(Float) Uitvoerwaarde (String) Eenheden (Float) Frequentie
DIAG	ALL, D5700, DV5725, DI5725, CONT of ABORT	Geen
DIAGFLT	HALT, ABORT of CONT	Geen
DIAGFLT?	Geen	(String) HALT, ABORT of CONT
ECHO?	Een willekeurige string	(String) Dezelfde string
*ESE	Decimaal equivalent van 16-bits woord (alleen 0255)	Geen
*ESE?	Geen	(Integer) Decimaal equivalent van byte
*ESR?	Geen	(Integer) Decimaal equivalent van byte
ETIME?	Geen	(Integer) minuten ingeschakeld
EXPLAIN?	Foutcode	(String) Uitlegtekst
EXTGUARD	AAN of UIT	Geen
EXTSENSE	AAN of UIT	Geen
FAULT?	Geen	(Integer) De foutcode
FORMAT	ALL, B5725, CAL, RNG of SETUP	Geen
GAL	L5100	Geen
*IDN?	Geen	(String, string, string, string) Fluke, modelnr., serienr., main CPU s/w rev.+ inguard CPU s/w rev.+ BOOST CPU s/w rev.)
INCR	± stapgrootte	Geen
ISCE	Decimaal equivalent van 16-bits woord	Geen
ISCE?	Geen	Decimaal equivalent van 16-bits woord
ISCR?	Geen	Decimaal equivalent van 16-bits woord
ISR?	Geen	Decimaal equivalent van 16-bits woord
LIMIT	Positieve limiet met eenheid Negatieve limiet met eenheid	Geen
LIMIT?	Geen	(Float, float, float, float) Positieve spanningslimiet Negatieve spanningslimiet Positieve stroomlimiet Negatieve stroomlimiet
LOCAL	Geen	Geen
LOCKOUT	Geen	Geen
*LRN?	Geen	(String) Herconfiguratieopdracht
MULT	Vermenigvuldiger uitgedrukt als een floating point-getal	Geen
NEWREF	Geen	Geen
OFFSET	ON of OFF	Geen
OFFSET?	Geen	(Float) Offsetwaarde (Float) Offseteenheden
OHMSREF?	CAL, CHECK, of PREV	(Float) Weerstandsreferentie
OLDREF	Geen	Geen
ONTIME?	Geen	(Integer) Tijdseenheid is ingeschakeld (minuten)
*OPC	Geen	Geen
*OPC?	Geen	(Integer) 1
OPER	Geen	Geen
*OPT?	Geen	(Strings gescheiden door komma's)
OUT	Een van de volgende is vereist. (Optioneel) Amplitude of (Optioneel) Frequentie	Geen
OUT?	Geen	(Float) Amplitude (String) Eenheden (Float) Frequentie
OUT_ERR?	Geen	(Float) UUT foutgrootte (String) Eenheden voor bovenstaande
PHASE	± fase in graden	Geen
PHASE?	Geen	(Integer) Fase in graden
PHASELCK	ON of OFF	Geen
PHASESFT	ON of OFF	Geen
*PUD	(Zie handleiding voor parameter.)	Geen
*PUD?	Geen	(Zie handleiding voor antwoord.)
RANGE?	Geen	(String) Naam van bereik
RANGELCK	ON of OFF	Geen
RCOMP	ON of OFF	Geen
REFOUT?	Geen	(Float) Output (String) Eenheden (String) Frequentie
REMOTE	Geen	Geen
RPT_STR	String van maximaal 40 tekens.	Geen
RPT_STR?	Geen	(String) Gebruikersrapportstring
*RST	Geen	Geen
SCALE	ON of OFF	Geen
SCALE?	Geen	(Float) Nominale volledige schaal (Float) Werkelijke volledige schaal (String) Eenheden voor bovenstaande twee
SCAL_ERR?	Geen	(Float) Schaal fout (String) Eenheden voor schaalfout
SP_EOF	Eerste ASCII-code Tweede ASCII-code	Geen
SP_EOF?	Geen	(Integer) Eerste ASCII-code (Integer) Tweede ASCII-code
SP_SET	110, 300, 600,1200, 2400, 4800, (9600), of 19200 (TERM) of COMP (XON), RTS, of NOSTALL DBIT7 of (DBIT8) (SBIT1) of SBIT2 PNONE, (PEVEN), PODD, of PIGNORE CR, LF, of (CRLF)	Geen
SP_SET?	Geen	(Integer) Baudrate (String) TERM of COMP (String) XON, RTS, of NOSTALL (String) DBIT7 of DBIT8 (String) SBIT1 of SBIT2 (String) PNONE, PEVEN, PODD, of PIGNORE (String) CR, LF, of CRLF
SP_TIME	0 - 30	Geen
SP_TIME?	Geen	(Integer) 0 - 30, seconden
*SRE	Decimale equivalent van byte	Geen
*SRE?	Geen	Decimaal equivalent van byte
STATE?	Geen	(Zie handleiding voor antwoord.)
*STB?	Geen	Decimaal equivalent van byte
STBY	Geen	Geen
STOP_PR	Geen	Geen
*TST?	Geen	(Integer) 0, geslaagd; 1, mislukt
UNCERT?	Geen	(Float) 5720A onzekerheid (String) Eenheden voor antwoord 1 (Integer) Kalibratie-interval in dagen
VOUT?	Geen	(Float) amplitude (String) Eenheden (Float) Frequentie
*WAI	Geen	Geen
WBAND	AAN of UIT	Geen

Overgang van werkingsstatussen

Van	Naar	Gebruik	1722A GPIB-commando	Seriële commando
Lokaal	Remote	MLA + REN	REMOTE	REMOTE
	Lokaal/ Lockout	LLO + PEN	LOCKOUT	LOCKOUT
Remote	Lokaal	GTL, of "GO TO LOCAL CONTROL" (GA NAAR LOKALE BEDIENING) softkey	LOCAL	LOCAL
	Remote/ Lockout	LLO + REN	LOCKOUT	LOCKOUT
Lokaal/ Lockout	Remote/ Lockout	MLA + REN	REMOTE of een 5720A-commando	REMOTE
Remote/ Lockout	Lokaal	REN niet	LOCAL	LOCAL
	Lokaal/ Lockout	GTL	Handmatig met behulp van WBYTE	Geen

Overzicht statusregisters

Register	Leescommando	Schrijfcommando	Register inschakelen
Serial Poll Status Byte (STB)	STB? (of SPL () voor 1722A)	Geen	SRE
Service Request Enable Register (SRE)	*SRE?	*SRE	Geen
Event Status Register (ESR)	*ESR?	Geen	ESE
Event Status Enable Register (ESE)	*ESE?	*ESE	Geen
Instrument Status Register (ISR)	ISR?	Geen	Geen
Instrument Status Change Register (ISCR)	ISCR?	Geen	ISCE
Instrument Status Change Enable Register (ISCE	ISCE?	ISCE	Geen

Bitdefinities seriële pollstatusbyte en SRE

RQS	Voor IEEE-488-afstandsbediening: Service aanvragen. De RQS-bit wordt op 1 gezet wanneer de bits ESB, MAV, EAV of ISCB veranderen van 0 in 1 en zijn ingeschakeld (1) in de SRE. Wanneer RQS 1 is, bevestigt de 5720A de SRQ-controlelijn. Voer een seriële poll uit om deze bit te lezen om te zien of de 5720A de bron is van een SRQ. (Een seriële poll wist ook de RQS-bit.)
MSS	Voor seriële afstandsbediening: Master-overzichtsstatus. Op 1 gezet wanneer de bits ESB, MAV, EAV of ISCB 1 zijn en zijn ingeschakeld (1) in de SRE. Deze bit kan worden gelezen met behulp van het commando *STB?.
ESB	Wordt op 1 gezet wanneer een of meer ingeschakelde ESR-bits 1 zijn.
MAV	Bericht beschikbaar. De MAV-bit wordt op 1 gezet wanneer er gegevens beschikbaar zijn in de IEEE-488-interface-uitvoerbuffer van de 5720A.
EAV	Fout (storing) beschikbaar. Er is een storing opgetreden en er is een foutcode beschikbaar om te worden gelezen uit de foutwachtrij met behulp van de FAULT?-query.
ISCB	Een of meer ingeschakelde ISCR-bits zijn 1.

Bitdefinities ESR en ESE

PON			Inschakelen. Deze bit wordt op 1 gezet als de stroom is onderbroken sinds de laatste keer dat de ESR werd gelezen.
CME			Commandofout (storing). De IEEE-488-interface heeft een onjuist gevormd commando aangetroffen. (Het commando FAULT? haalt de vroegste foutcode in de foutwachtrij op, die codes bevat voor de eerste 15 fouten)
EXE			Uitvoeringsfout (storing). Er is een storing opgetreden terwijl de 5720A probeerde het laatste commando uit te voeren. Dit kan bijvoorbeeld worden veroorzaakt doordat een parameter buiten bereik is. (Het commando FAULT? haalt de vroegste fout in de foutwachtrij op, die codes bevat voor de eerste 15 fouten die zijn opgetreden.)
DDE			Apparaatafhankelijke fout (storing). Er is een fout opgetreden met betrekking tot een apparaatafhankelijk commando. Een voorbeeld zou zijn het proberen uit te voeren van "OUT 1000000V", dat buiten het bereik van de 5720A ligt. (Het commando FAULT? haalt de vroegste fout in de foutwachtrij op, die codes bevat voor de eerste 15 fouten die zijn opgetreden.)
QYE			Queryfout (storing). De 5720A werd aangesproken om te praten wanneer er geen responsgegevens beschikbaar of geschikt waren, of wanneer de controller er niet in slaagde gegevens op te halen in de uitvoerwachtrij.
OPC			Bewerking voltooid. Alle commando's voorafgaand aan de ontvangst van een *OPC-commando zijn uitgevoerd en de interface is klaar om een ander bericht te accepteren.

Bitdefinities ISR, ISCR en ISCE

RPTBUSY			Wanneer 1, wordt een kalibratierapport afgedrukt naar de seriële poort.
SETTLED			Wanneer 1, is de uitvoer gestabiliseerd binnen de specificatie.
REMOTE			Wanneer 1, staat de 5720A onder afstandsbediening.
WBND			Wanneer 1, is breedband actief.
SCALE			Wanneer 1, is schalen actief.
OFFSET			Wanneer 1, is een offset actief.
PLOCK			Wanneer 1, is de 5720A-uitvoer fasevergrendeld op een externe bron.
PSHFT			Wanneer 1, is variabele fase-uitvoer actief.
RLOCK			Wanneer 1, is het 5720A-uitvoerbereik vergrendeld.
RCOMP			Wanneer 1, is tweedraadscompensatie actief in de weerstandsmodus.
BOOST			Wanneer 1, is een hulpversterker actief.
EXSENS			Wanneer 1, is externe detectie geselecteerd.
EXGARD			Wanneer 1, is externe spanningsbeveiliging geselecteerd.
OPER			Wanneer 1, is de 5720A in werking. Wanneer 0, staat deze in stand-by.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fluke II Series, 5700A, 5720A Handleiding
