5.1.4
Met de hand uitschuiven van het platform
Het uitschuiven van het beweegbare platform gebeurt met de
hand. Om het beweegbare platform uit te schuiven moet u
(Afb. 5-2):
het borgpedaal A intrappen;
met de hand tegen het platform aan duwen door op het
schuine gedeelte van de relingen te drukken en het pedaal
A ingetrapt houden;
het pedaal A ter hoogte van één van de sleufgaten die
aangebracht zijn loslaten al naargelang hoe ver u het
platform wilt uitschuiven;
controleren of het borgpedaal A inderdaad in het sleufgat
gegaan is om er zeker van te zijn dat het beweegbare
platform vergrendeld is.
5.1.5
Overige functies van het bedieningspaneel op het platform
5.1.5.1 Handbediende claxon
I – figuur 5-1 : De claxon dient om erop te attenderen dat de machine verplaatst wordt. U kunt de claxon met de hand in werking
stellen door op knop I te drukken.
5.1.5.2 Noodstopzetting
J - Figuur 5-1: Door op de rode STOP knop te drukken worden alle bedieningsfuncties van de machine onderbroken en slaat de
verbrandingsmotor af. U kunt de normale functies weer instellen door deze knop een kwartslag met de wijzers van de klok mee te
draaien (rechtsom).
5.1.5.3 Groen lampje, bedieningspost werkzaam
E - Figuur 5-1: Het lampje knippert als de machine aan is. Als de bedieningspost vanuit het platform gekozen is en dit lampje
knippert dan zijn de bedieningselementen niet werkzaam omdat de schakelaar "man aanwezig" D niet ingedrukt is of langer dan 10
seconden ingedrukt is geweest zonder dat er een manoeuvre uitgevoerd is.
Het lampje brandt continu als de machine aan is en de schakelaar "man aanwezig" D sinds een kortere tijd dan 10 seconden
ingedrukt is. Als de bedieningspost op het platform gekozen is dan zijn alle bedieningen werkzaam (tenzij er andere signaleringen
zijn).
5.1.5.4 Rood lampje, accu leeg
F - Figuur 5-1: Het lampje knippert als de accu slechts 20% geladen is. In deze toestand wordt de hefmanoeuvre onwerkzaam
gemaakt. De accu moet meteen opgeladen worden.
5.1.5.5 Rood lampje, overbelasting
G - Figuur 5-1: Het lampje knippert en de alarmzoemer wordt ingeschakeld als het platform meer dan 20% dan het nominale
draagvermogen overbelast wordt. Als het platform omhoog staat is de machine volledig geblokkeerd. Als het platform omlaag staat
zijn de rij-/stuurmanoeuvres wel mogelijk, maar wordt de hefmanoeuvre verhinderd. De overtollige last moet verwijderd worden om
de machine weer te kunnen gebruiken.
Het lampje knippert snel en de alarmzoemer wordt ingeschakeld vanwege een storing aan het controlesysteem van de last op het
platform. Als het platform omhoog staat is de machine volledig geblokkeerd.
Gebruiks- en onderhoudshandleiding – Serie X – XS E RESTYLING

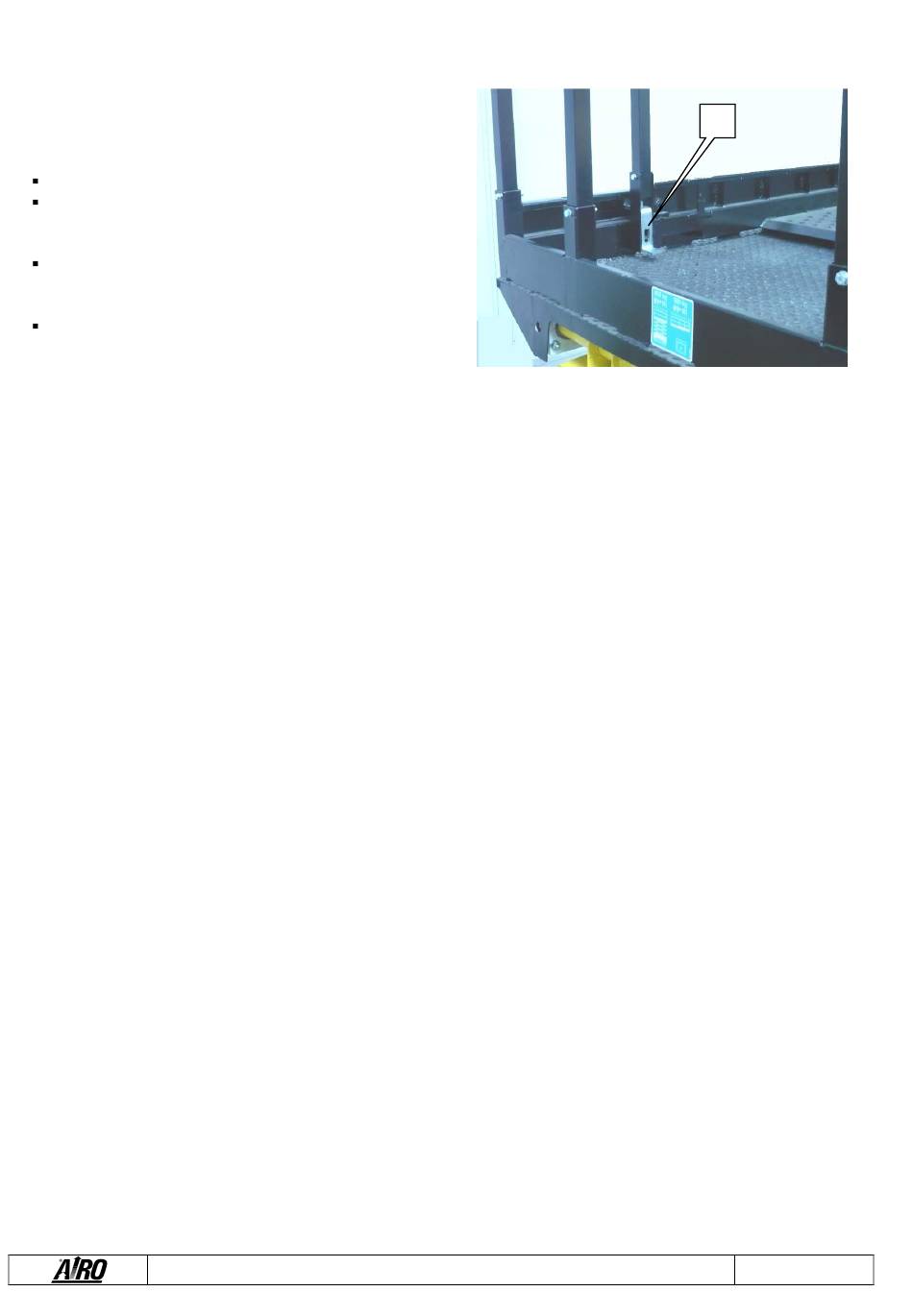

5-2: Borgpedaal voor het uitschuiven van het beweegbare
platform
A
Blz. 54
