7.3.5
Controle van de goede werking en afstellen van de algemene maximum drukkleppen
De algemene maximum drukklep controleert de maximum
druk van het hydraulische circuit. Deze klep hoeft over het
algemeen niet afgesteld te worden omdat hij vóór aflevering
van de machine in de fabriek ingeregeld wordt.
De algemene maximum drukklep moet afgesteld worden:
indien het hele hydraulische blok vervangen is;
indien alleen de maximum drukklep vervangen is
Controleer ten minste één keer per jaar de werking ervan.
Om de werking van de algemene maximum drukklep te
controleren (figuur 7-8):
koppel de voedingskabels van de elektromagnetische
kleppen EV2 en EV3 (H en I) los;
sluit een manometer met een max. schaalverdeling van
ten minste 250 bar aan op de speciale snelkoppeling
(1/4" BSP) D;
Gebruik de bedieningspost vanaf de grond en voer de
vooruit- en achteruitrijmanoeuvre uit. Voer de manoeuvre
eerst zachtjes uit om te controleren of de hierboven
aangegeven kleppen goed losgekoppeld zijn (de machine
mag niet bewegen)
Controleer de gemeten drukwaarde. De juiste waarde is
aangegeven in het hoofdstuk "Technische gegevens".
Om de algemene maximum drukklep af te stellen (figuur 7-8):
koppel de voedingskabels van de elektromagnetische
kleppen EV2 en EV3 (H en I) los;
sluit een manometer met een max. schaalverdeling van
ten minste 250 bar aan op de speciale snelkoppeling
(1/4" BSP) D;
stel vast waar de algemene maximum drukklep A zich
bevindt;
draai de borgcontramoer van de stelschroef los;
gebruik de bedieningspost op het platform, voer een
vooruit- of achteruitrijmanoeuvre uit en stel de maximum
drukklep door aan de stelschroef te draaien zodanig af
dat de maximum in het hoofdstuk "Technische
gegevens" aangegeven drukwaarde bereikt wordt; Voer
de manoeuvre eerst zachtjes uit om te controleren of de
hierboven aangegeven kleppen goed losgekoppeld zijn
(de machine mag niet bewegen)
na afloop van de afstelling moet u de stelschroef door
middel van de borgcontramoer weer aandraaien.
GEZIEN HET BELANG VAN DEZE HANDELING ADVISEREN WIJ DIT ALLEEN DOOR TECHNISCHE
VAKMENSEN TE LATEN DOEN.
Gebruiks- en onderhoudshandleiding – Serie X – XS E RESTYLING
C
I
H
C

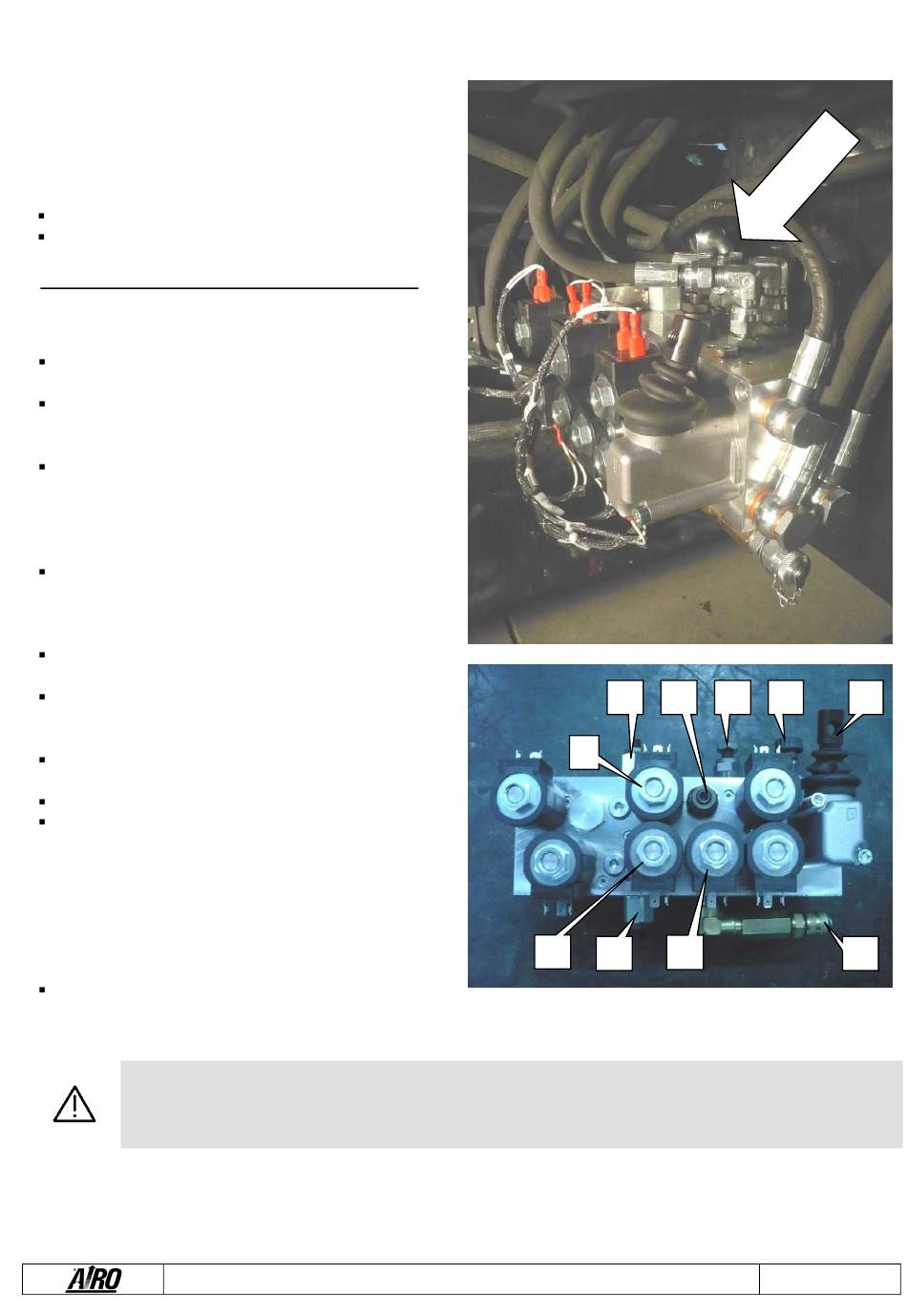

7-8: Hydraulisch blok
LET OP:
B
A
E
G
Blz. 77
F
D
