De warmtewisselaar aanbrengen
BELANGRIJK!
De kans bestaat dat de koppeling scheurt als de
montage-instructies niet worden gevolgd.
Aanhaalmoment
M6
10 Nm (7 lb-ft)
M8
26 Nm (19 lb-ft)
M10
50 Nm (37 lb-ft)

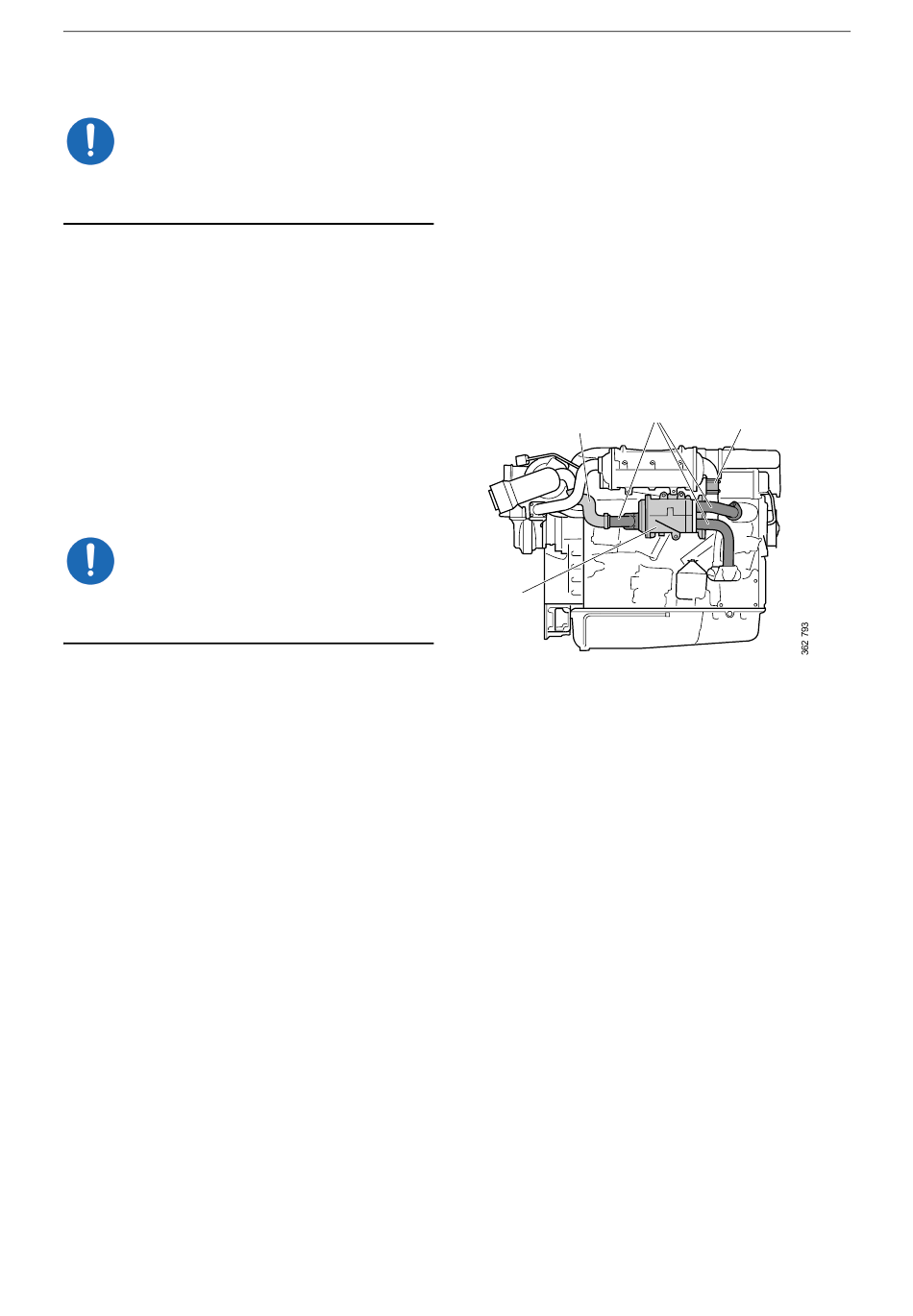

1.
Breng de warmtewisselaar (4) aan tegen de
steunen.
2.
Breng de zeewaterslang (3) aan tussen de
warmtewisselaar en de inlaatluchtkoeler (ge-
bruik indien nodig vaseline) en haal de
slangklem aan.
BELANGRIJK!
Om lekkage te voorkomen, moet een slangklem
met een veiligheidsring gebruikt worden.
3.
Breng de bouten (5 stuks) aan waarmee de
warmtewisselaar wordt bevestigd zonder
deze aan te halen.
4.
Haal de bouten aan waarmee de steun van de
warmtewisselaar (5) in het cilinderblok
wordt bevestigd.
5.
Haal eerst de bout op de steun van de inlaat-
luchtkoeler aan en vervolgens de 4 bouten op
de steun van de warmtewisselaar.
6.
Breng de ingaande en uitgaande koelvloei-
stofleidingen en de zeewaterleiding van de
warmtewisselaar (2) aan.
7.
Breng de slang (1) tussen de warmtewisse-
laar en het watergekoelde bochtstuk van de
uitlaatleiding aan en haal de V-klem aan.
OPM 150 nl-NL
4
47
©
Scania CV AB 2021, Sweden
2
3
1
Koelsysteem
