Uitlaatgasnabehandeling
Verdeeld systeem
Van toepassing op de volgende DC09-motoren
EU-fase V
Alle
China IV
Alle

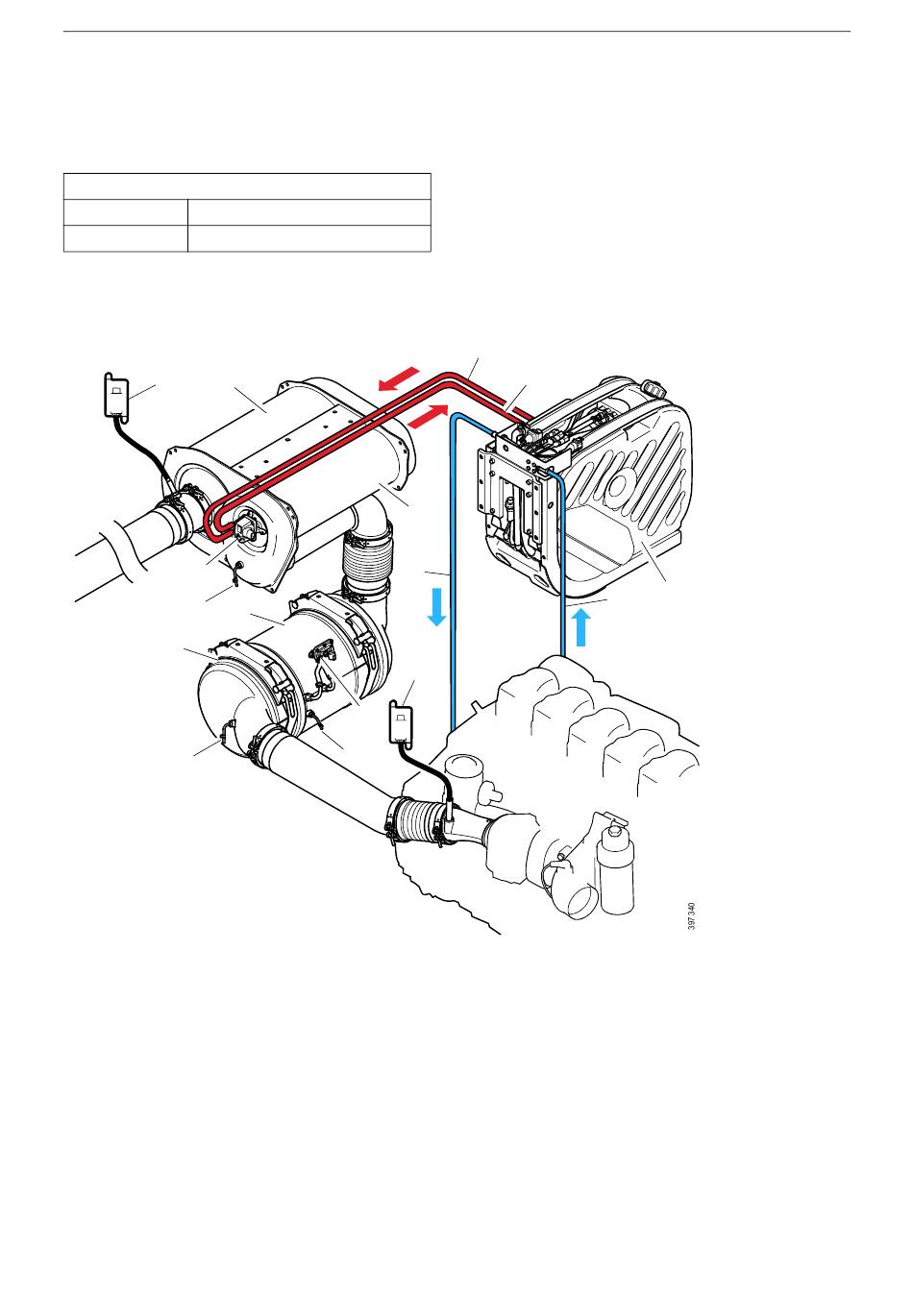

De illustratie geeft een overzicht van de compo-
nenten van het uitlaatgasnabehandelingssy-
steem.
10
9
8
7
6
5
4
1.
NO
sensor met regeleenheid
x
2.
Verschildruksensor
3.
Uitlaattemperatuursensor
4.
Uitlaattemperatuursensor
5.
Oxidatiekatalysator
6.
Deeltjesfilter.
7.
Uitlaattemperatuursensor
8.
Reductantdoseereenheid
OPM 100 nl-NL
13
11
16
1
2
3
9.
NO
sensor met regeleenheid
x
10.
SCR-katalysator
11.
Verdamper
12.
Reductantretourslang
13.
Reductantdrukslang
14.
Reductanttank
15.
Koelvloeistofslang voor tank en pompverwarming
16.
Koelvloeistofslang, retour vanaf tank en pompverwar-
ming
