Français
Branchement au réseau
Brancher le câble 4 conducteurs sur le bornier de puissance
(phases + terre).
Branchement des entrées / sorties
• Le câble du capteur, de la consigne externe et de l'entrée
[ext.off] doit impérativement être blindé.
• La commande à distance permet la mise en marche ou
l'arrêt de la pompe (contact sec), cette fonction est priori-
taire sur les autres fonctions.
• Cette commande à distance peut être ôtée en shuntant
les bornes (3 et 4).
62

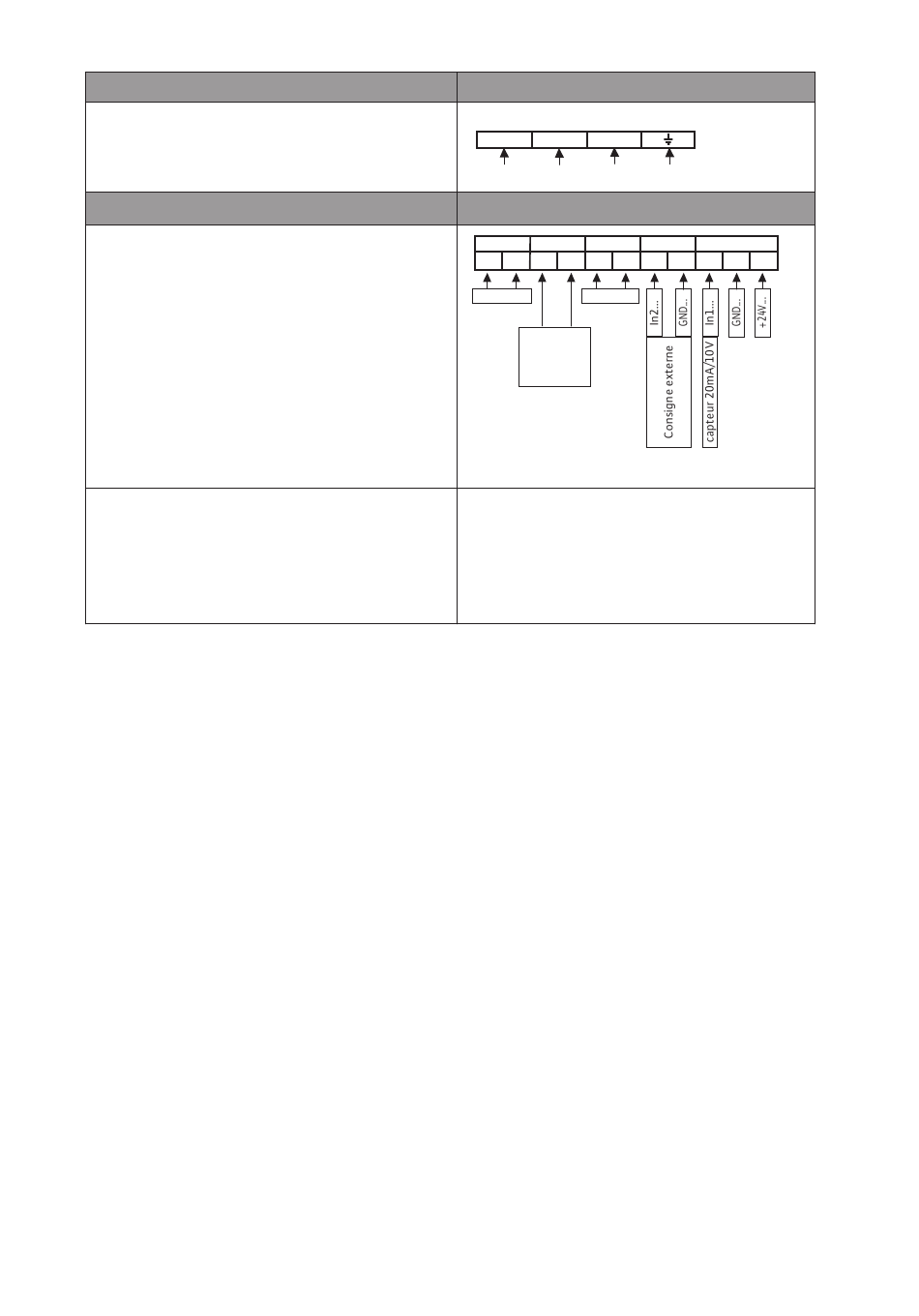

Bornier de puissance
L1
L2
L3
Bornier des entrées / sorties
aux
ext.off
MP
1
2
3
4
5
6
non utilisé
non utilisé
Commande
à distance
ON/OFF
Exemple : interrupteur à flotteur, pressostat manque
d'eau...
20mA/10
DDS
7
8
9
10 11
WILO SE 03/2013
