Stappen

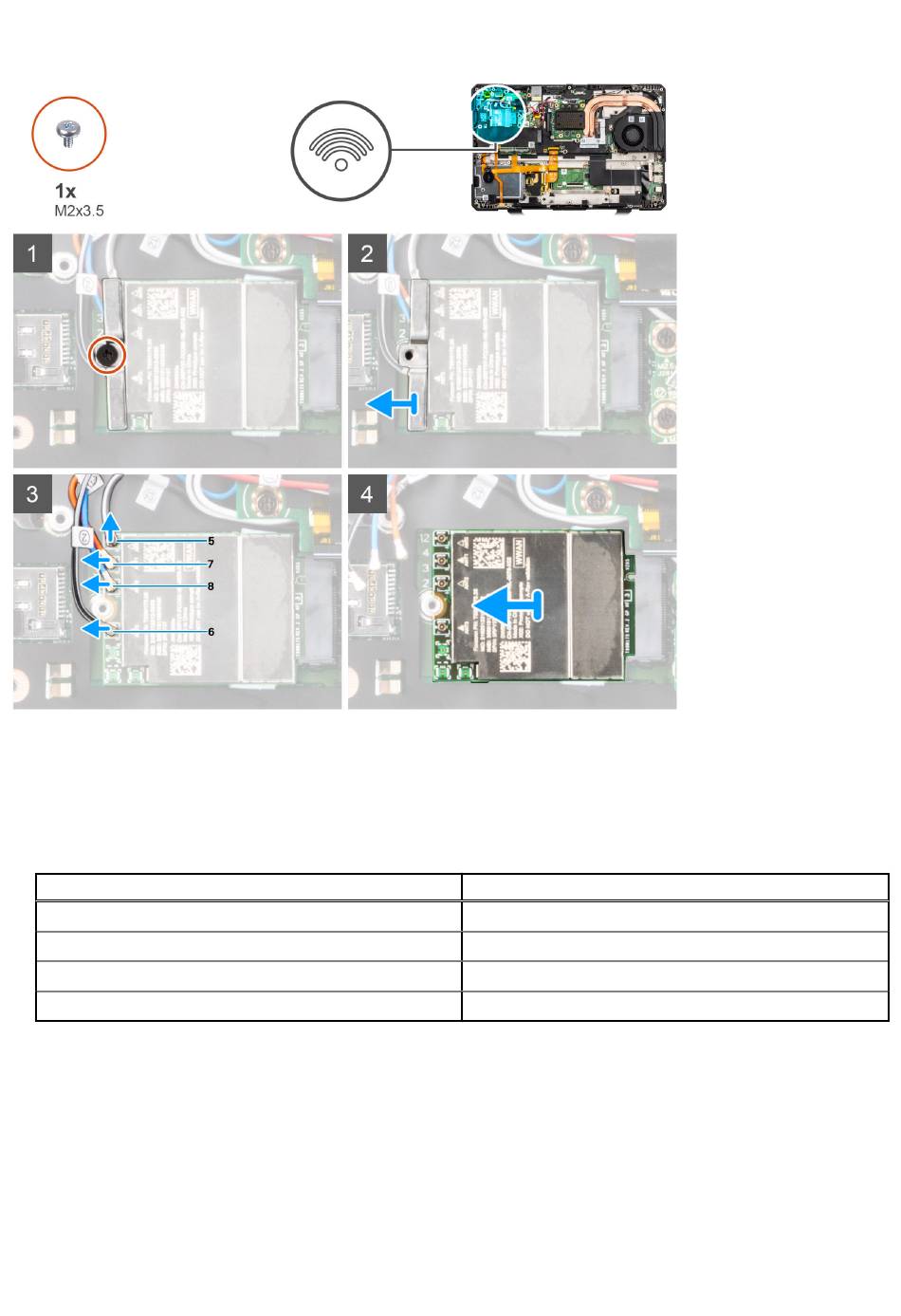

1. Verwijder de enkele schroef (M2x3.5) waarmee de WWAN-kaarthouder aan de systeemkaart wordt bevestigd.
2. Verwijder de WWAN-kaarthouder.
3. Koppel de antennekabels los van de WWAN-kaart.
Tabel 6. Connectoren op de WWAN-kaart
Antenne
Hoofd (witte driehoek) - ANT1
Hoofd (witte driehoek) - ANT3
Hulp (zwarte driehoek) - ANT0
Hulp (zwarte driehoek) - ANT2
4. Verwijder de WWAN-kaart door deze uit de slot van de WWAN-kaart te schuiven.
De WWAN-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
48
Onderdelen verwijderen en plaatsen
Kabelkleur
Oranje (kabel nummer 7)
Wit-zwart (kabel nummer 6)
Wit-grijs (kabel nummer 5)
Blauw (kabel nummer 8)
