Tabel 4. Connectoren op de draadloze kaart
Antenne
Hoofd (witte driehoek)
Hulp (zwarte driehoek)
4. Verwijder de WLAN-kaart door deze uit de slot van de WLAN-kaart te schuiven.
De WLAN-kaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

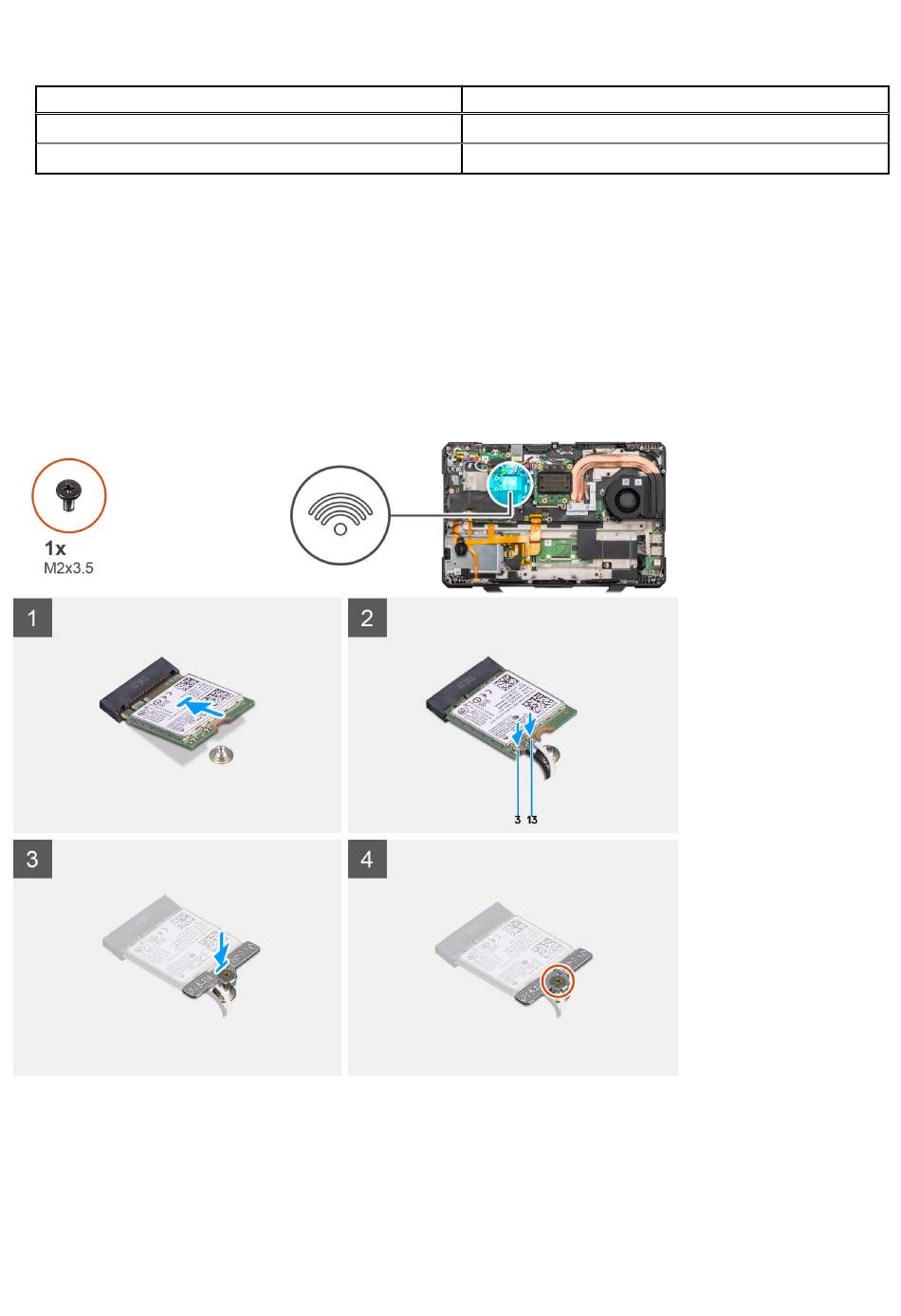

De volgende afbeelding geeft de locatie van de WLAN-kaart aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Schuif de WLAN-kaart onder een hoek in het WLAN-kaartslot.
2. Sluit de antennekabels aan op de WLAN-kaart. In de volgende tabel biedt het kleurenschema van de antennekabels voor de WLAN-
kaart die door uw tablet wordt ondersteund.
46
Onderdelen verwijderen en plaatsen
Kabelkleur
Wit (kabel nummer 13)
Zwart (kabel nummer 3)
