Machineassen
Asoriëntatie en positieve beweging
Portaalsnijmachinesystemen zijn gebaseerd op het Cartesiaanse coördinatensysteem. Phoenix
vereist dat u de X-as en de positieve beweging ten opzichte van de 0,0-positie (absolute
beginpositie) definieert. In het Cartesiaanse coördinatensysteem worden de bewegingen X+ en Y+
als volgt voorgesteld:
Astoewijzingen op het machinescherm gebeuren na elkaar, te beginnen met de eerste as (X).
De X-as is de eerste as waar Phoenix informatie over wil. In een standaard oriëntatie loopt de X-as
langs de portaalsnijmachine. Phoenix noemt de as langs de portaalsnijmachine de kruisingsas.
De Y-as staat altijd loodrecht op de X-as. In Phoenix staat de railas altijd loodrecht op de kruisingsas.
In een standaard oriëntatie loopt de Y-as langs de rail. Wanneer een snijsysteem een tweede railmotor
heeft, selecteert u de as Dubbele portaalsnijmachine in het scherm Machine-instellingen in Phoenix.

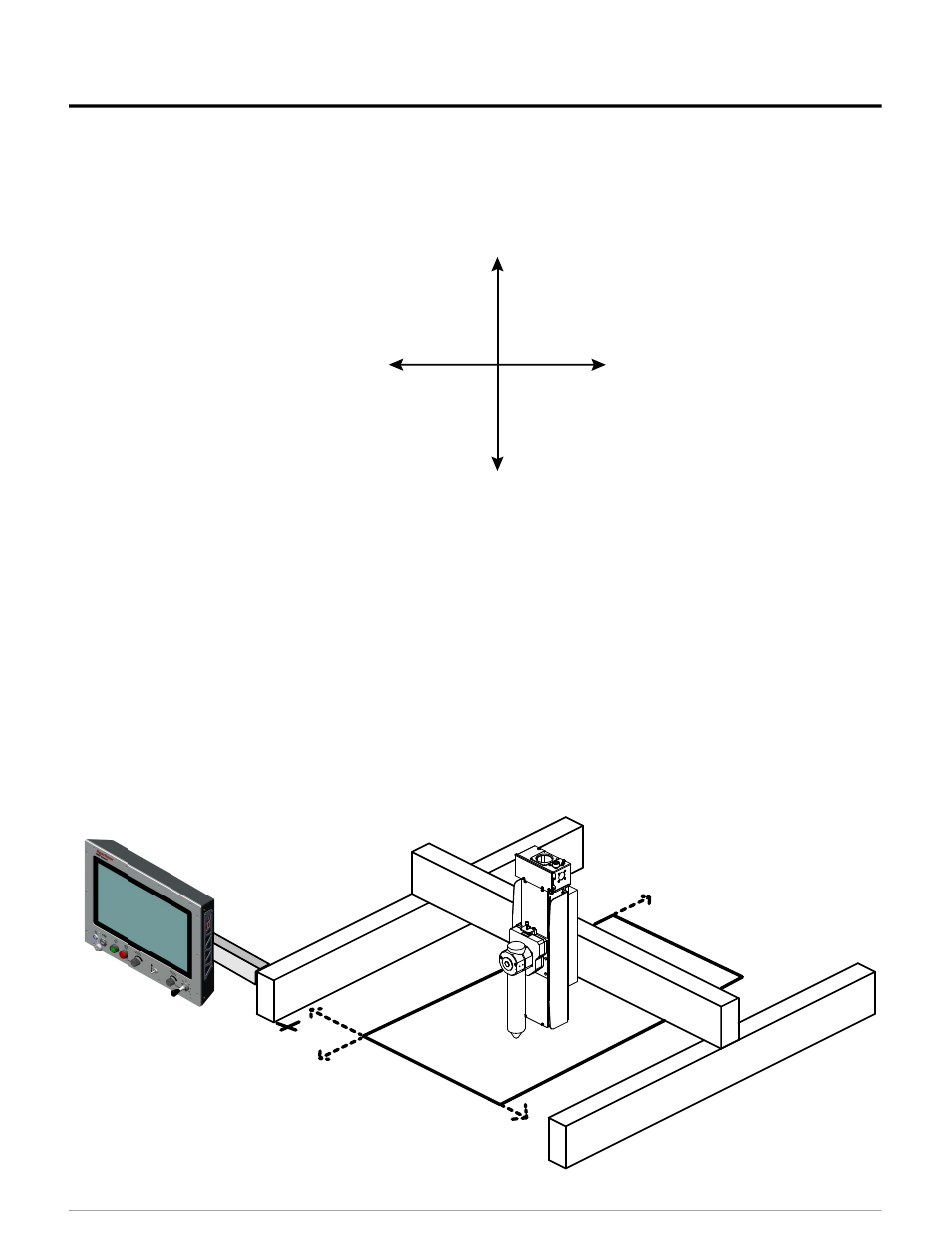

Figuur 23 geeft een snijtafel weer waar X is toegewezen aan de portaalsnijmachine, ook Kruising
genoemd, en Y is toegewezen aan de Rail.
102
X–
Portaalsnijmachine
(kruisingsas)
–X
0,0
–Y
809345
Y+
X+
0,0
Y–
Figuur 23
Rail
+X
