Toortshoogteregeling (THC)
In de CNC heeft elk plasmaproces een boogspanningsinstelpunt, dat de Ingestelde boogspanning
wordt genoemd, voor een gegeven materiaaldikte, snijhoogte, snijsnelheid, gastype en stroom.
Als het snijden begint, volgt de CNC de daling van de spanning in de boog en vergelijkt die met
de Ingestelde boogspanning. Wanneer de werkelijke boogspanning hoger of lager is dan
de Ingestelde boogspanning, geeft de CNC de lifter de opdracht om de toorts omlaag of omhoog
te bewegen.
Wanneer de werkelijke boogspanning hoger is dan het boogspanningsinstelpunt, beweegt
de toorts omlaag.
Wanneer de boogspanning lager is dan het instelpunt, beweegt de toorts omhoog.
Hoe hoger het boogspanningsinstelpunt, des te hoger de snijhoogte.

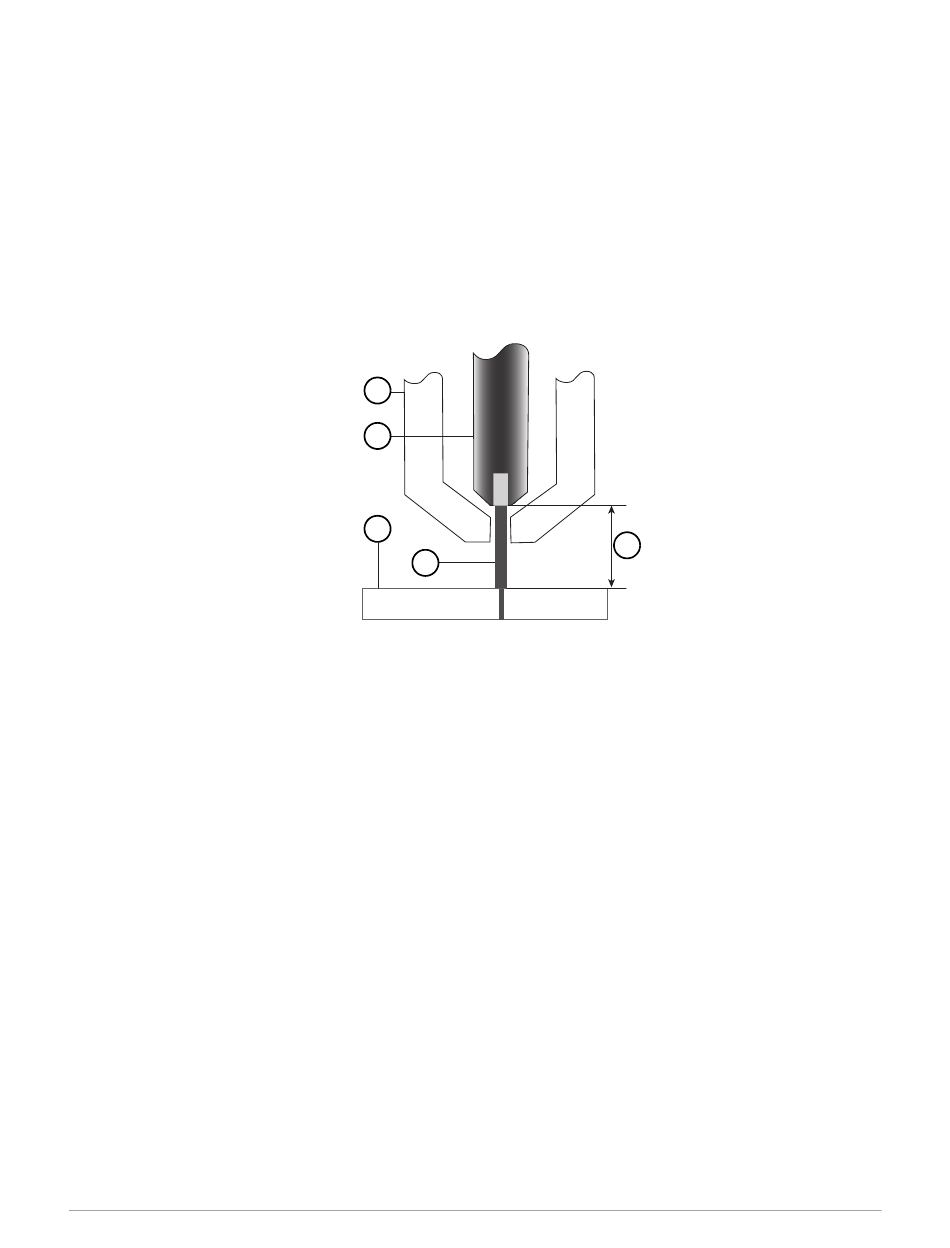

1
Toorts
2
Elektrode
3
Werkstuk
4
Plasmaboog
5
De daling van de spanning wordt gemeten over de plasmaboog tussen de elektrode en het werkstuk.
Instellingen Sensor THC
Stel de Sensor THC in voordat u een snijgereedschap selecteert in het
scherm Stationconfiguratie anders zult u Sensor THC niet zien als
selectie-item bij het toewijzen van het snijgereedschap.
Instellen van de Sensor THC op de CNC vereist het volgende:
Kies het aantal op het snijsysteem geïnstalleerde Sensor THC's en wijs een as toe aan
elke THC.
Snelheden en acceleraties voor de Sensor THC-as instellen.
Voer codeerderinformatie, tolerantie servofout, tolerantie blokkeerkracht en andere
informatie over de THC-as toe.
Selecteer de Sensor THC als een lifter op een station.
