Specificaties en installatie

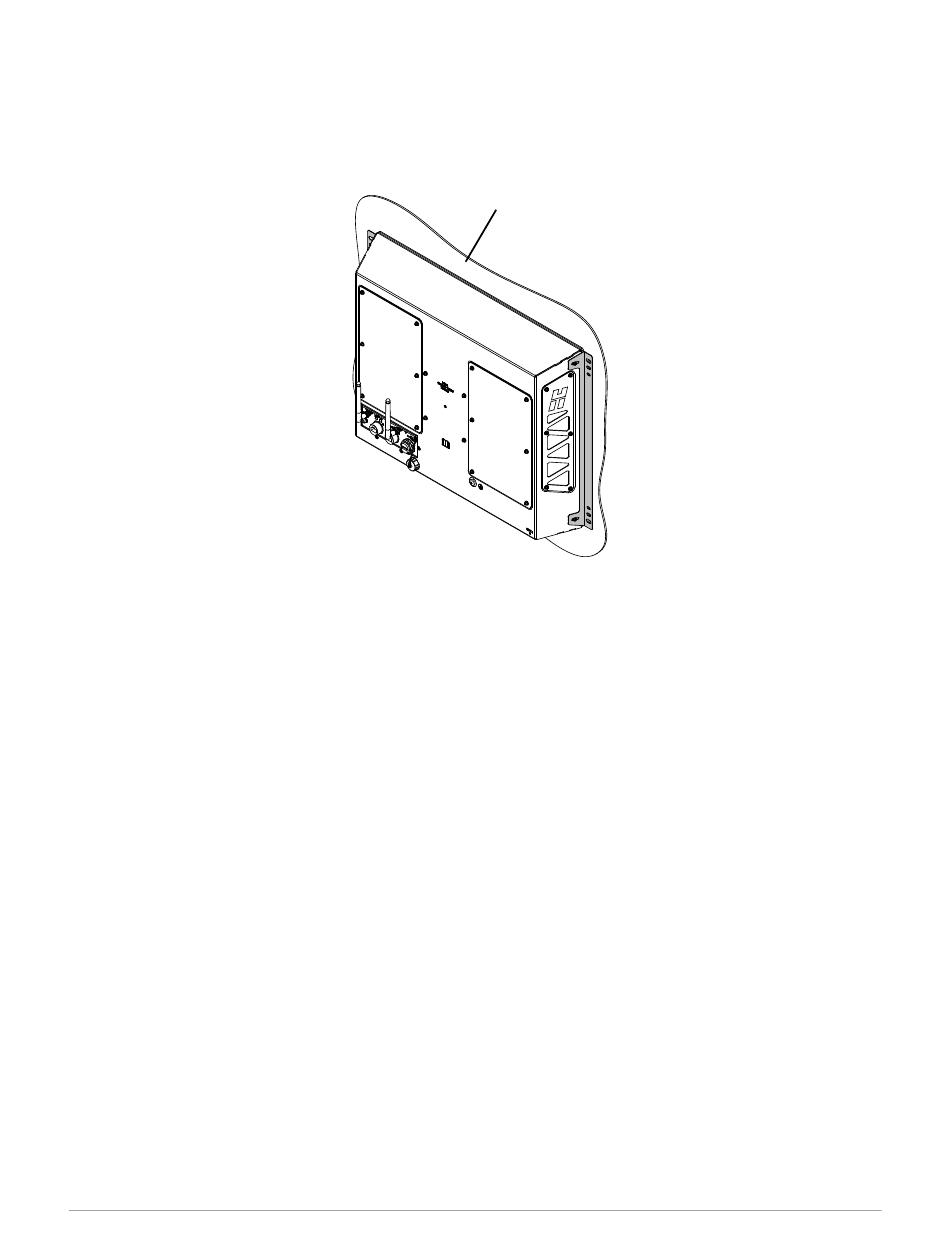

EDGE Connect TC verzonken montage
Hypertherm verkoopt een houder met schroeven voor verzonken montage. Zie Montage-opties op
pagina 340.
De maximale paneeldikte is 10 mm.
1. Kies M4, M5, of M6 schroeven.
2. Gebruik een CNC voor het uitsnijden van het rechthoekige gat en voor de schroefgaten.
Zie Figuur 8 op pagina 52 voor afmetingen.
De afmetingen van het rechthoekige gat voorzien een nominale speling
van 0,51 mm rondom. U kunt deze speling aanpassen.
50
Secundaire behuizing
809345
Handleiding voor installatie en configuratie
