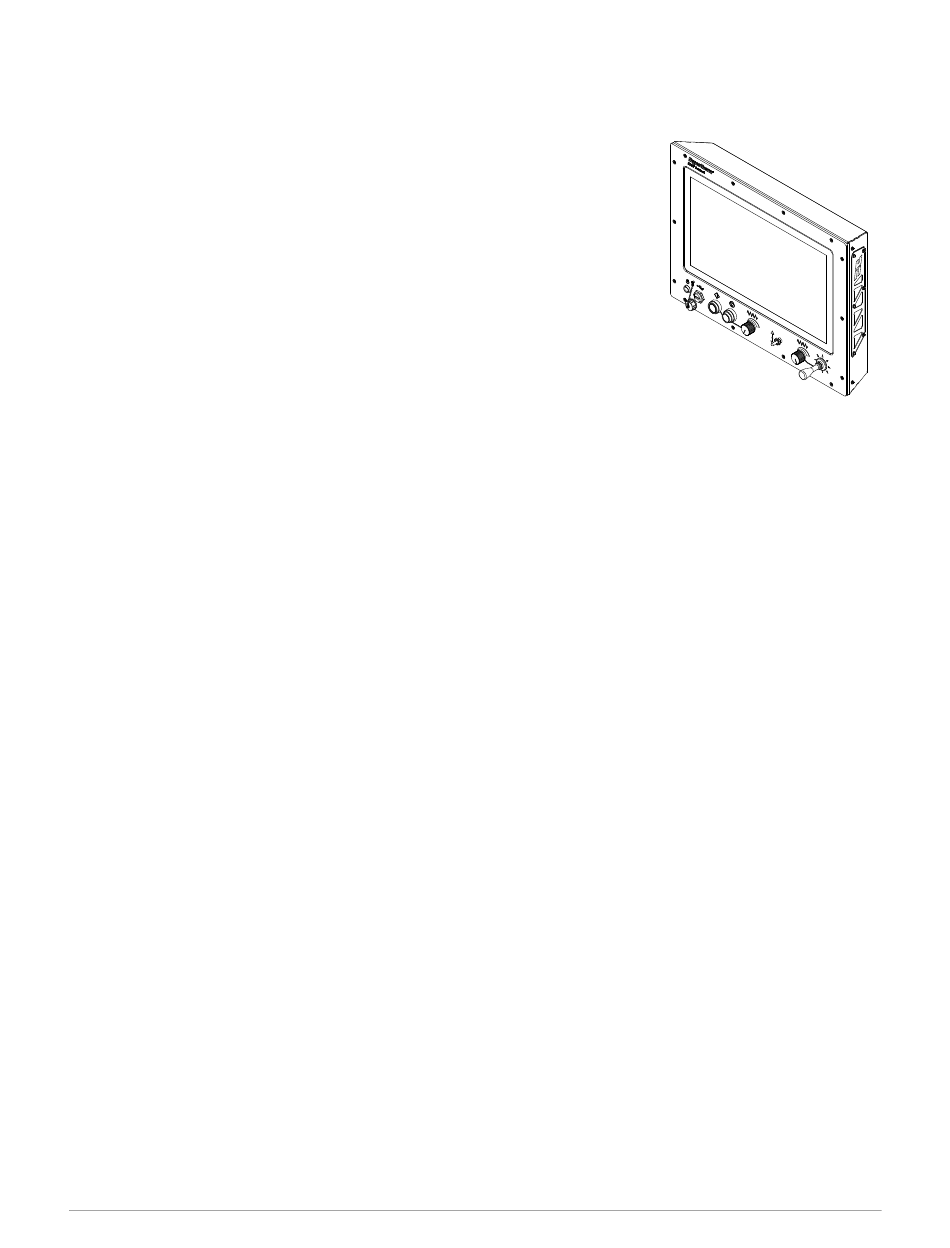

EDGE Connect TC installatie-overzicht
Dit zijn de algemene stappen voor het installeren van de EDGE
Connect TC. Zie Figuur 4 op pagina 42 voor een voorbeeld van
de installatie van dit systeem. Voor meer informatie,
zie Bedradingsschema's op pagina 343.
1. Bevestig de EDGE Connect TC.
Zie De EDGE Connect TC bevestigen op pagina 48 voor
bevestigingsafmetingen.
2. Installeer de uitbreiding van het draadloos netwerk, indien
nodig, en de draadloze antennes.
3. Aard de EDGE Connect TC. Zie De EDGE Connect TC
aarden op pagina 53.
4. Sluit de LAN Ethernet-kabel en EtherCAT-kabel aan op de EDGE Connect TC.
Voor vereisten aan de LAN Ethernet-kabels zie Ethernet-kabel op pagina 43.
Voor vereisten aan de Ethernet-kabels zie EtherCAT-kabel op pagina 43.
5. Sluit de stroombron aan op de EDGE Connect TC. Voor de vereisten van de stroombron zie
Externe stroombron en netsnoer op pagina 44.
6. Sluit een USB-toetsenbord en een USB-muis aan op de CNC om de software-configuratie
te vergemakkelijken. Deze stap is optioneel maar wordt sterk aanbevolen.
7. Druk op de aan/uit-knop.
Zet de CNC uit wanneer deze niet in gebruik is, om het behoud van lading
in de lcd-kristallen te voorkomen.
EDGE Connect
Handleiding voor installatie en configuratie
809345
1
Specificaties en installatie
45
