AANBRENGEN

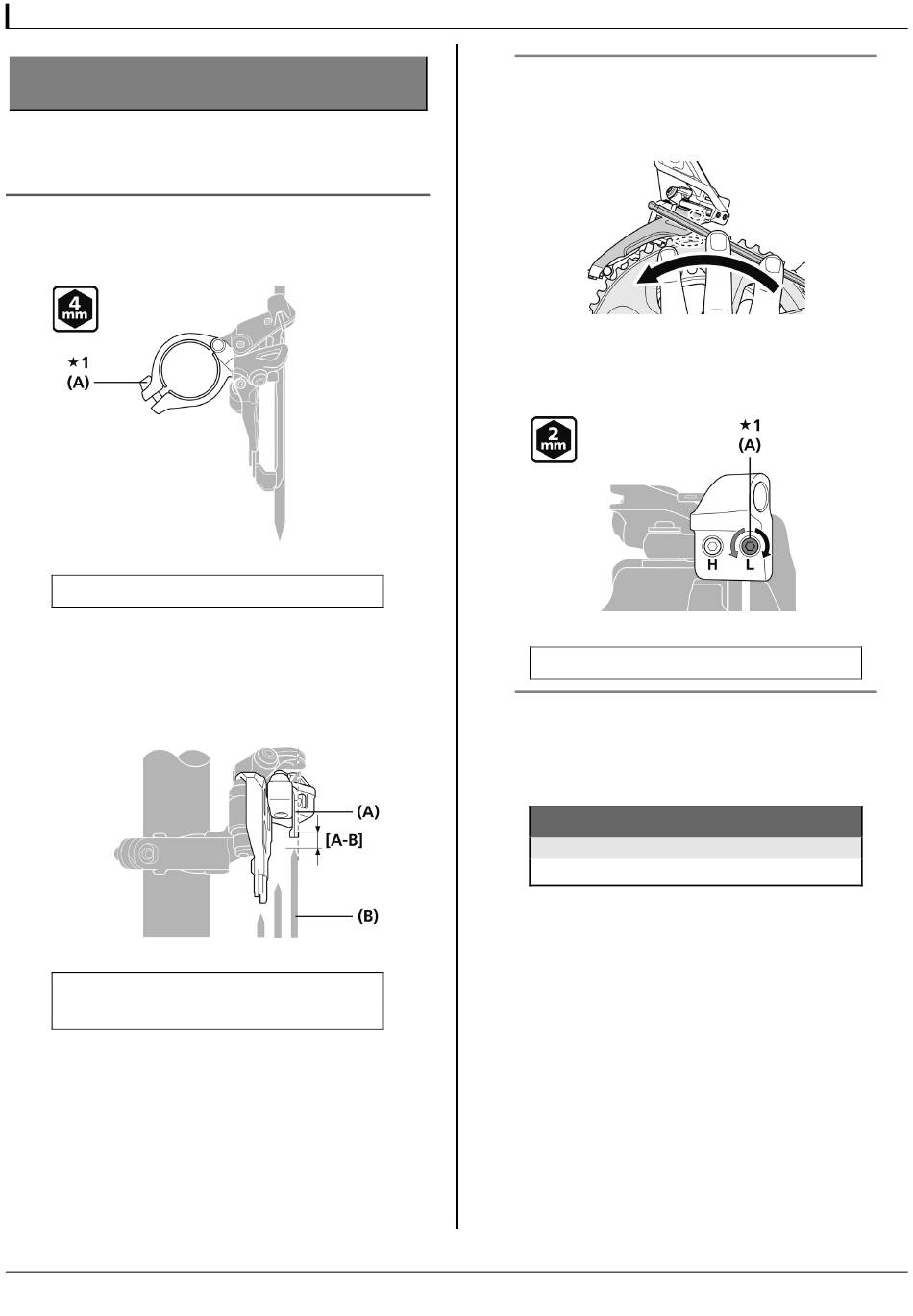

Montage van de voorderailleur (triple
voorblad)
Klembandtype
(FD-M9000/M8000/M672/M612)
Side swing
1.
Zet de klembout tijdelijk vast.
1 4 mm binnenzeskantsleutel
(A) Klembout
2.
Zet het platte gedeelte van de buitenste plaat van de
kettinggeleider evenwijdig aan het platte deel van het
grootste kettingblad.
Zorg dat de afstand [A-B] vanaf de top van de tanden
van het grootste kettingblad 1 tot 3 mm is.
[A-B] 1 - 3 mm
(A) Buitenste plaat kettinggeleider
(B) Grootste kettingblad
TECHNISCHE TIPS
Controleer dit door een binnenzeskantsleutel tegen het
platte deel van het grootste kettingblad te houden
zoals in de afbeelding.
Als een herafstelling etc. zonder een Pro-Set-uitlijnblok
wordt uitgevoerd, lijn het platte deel van het grootste
kettingblad dan uit met de stelbout voor de laagste
versnelling.
1 2 mm binnenzeskantsleutel
(A) Stelbout laagste versnelling
3.
Haal de klembout aan wanneer de onderdelen zijn
afgesteld.
4 mm binnenzeskantsleutel
11
Aanhaalmoment
5 - 7 Nm
