AFSTELLING
N.B.: De modusconverter gebruiken

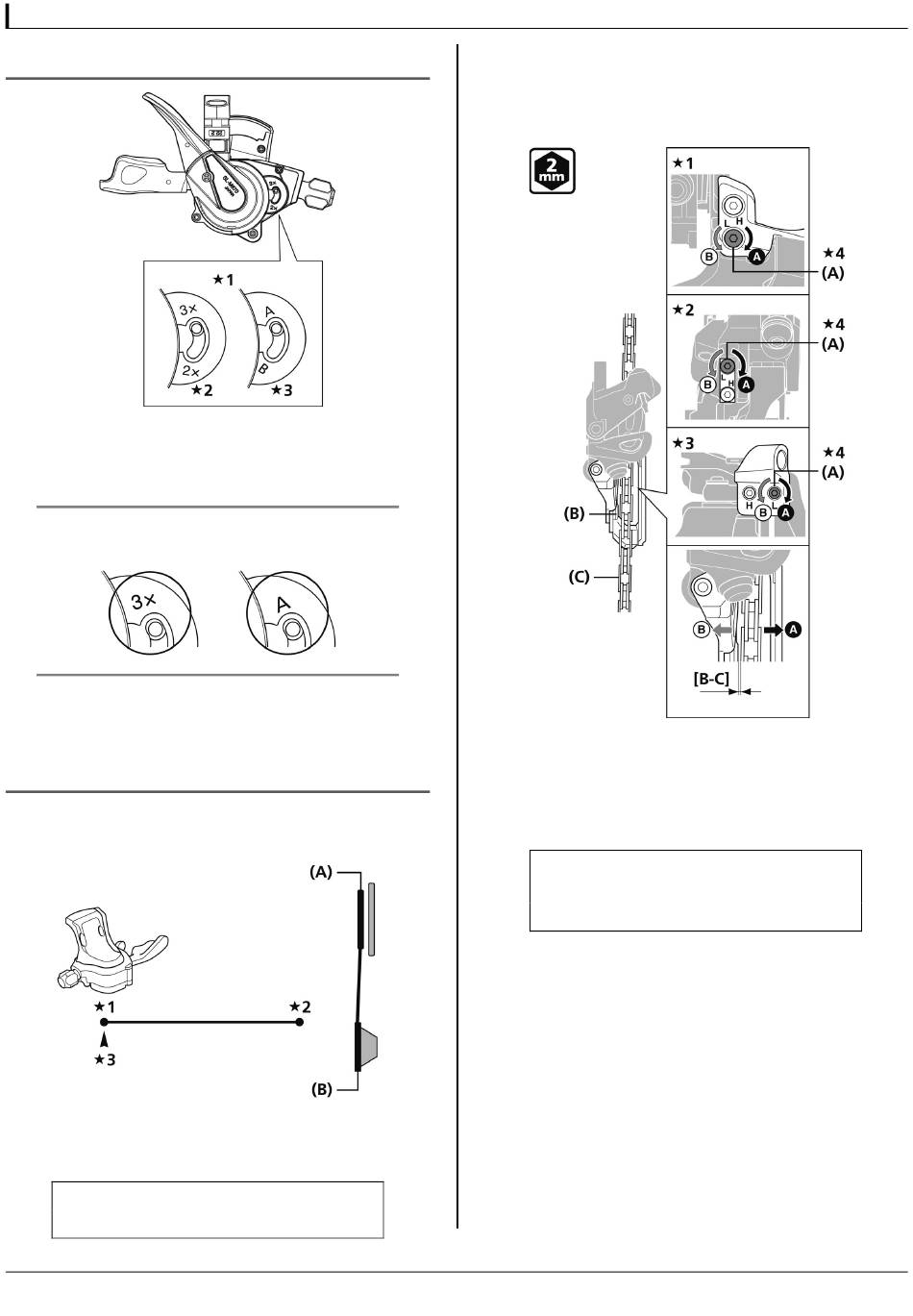

1 Gedetailleerde weergave van standomzetter
2 Oud
3 Nieuw
TECHNISCHE TIPS
Posities van de standomzetter op de schakelversteller
Positieafstelling aan de kant van de laagste
versnelling
1.
Leg de ketting op het kleinste kettingblad en de
grootste tandkrans, zoals in de afbeelding.
1 Laagste
2 Hoogste
3 Kabelindexpunt
(A) Kleinste kettingblad
(B) Grootste tandkrans
2.
Pas de positie van de kettinggeleider aan met de
stelbout voor de laagste versnelling.
Stel de afstand [B-C] tussen de binnenste plaat van de
kettinggeleider en de ketting af op 0 tot 0,5 mm.
[B-C] 0 - 0,5 mm
1 Top swing
2 Down swing
3 Side swing
4 2 mm binnenzeskantsleutel
(A) Stelbout laagste versnelling
(B) Binnenste plaat kettinggeleider
(C) Ketting
