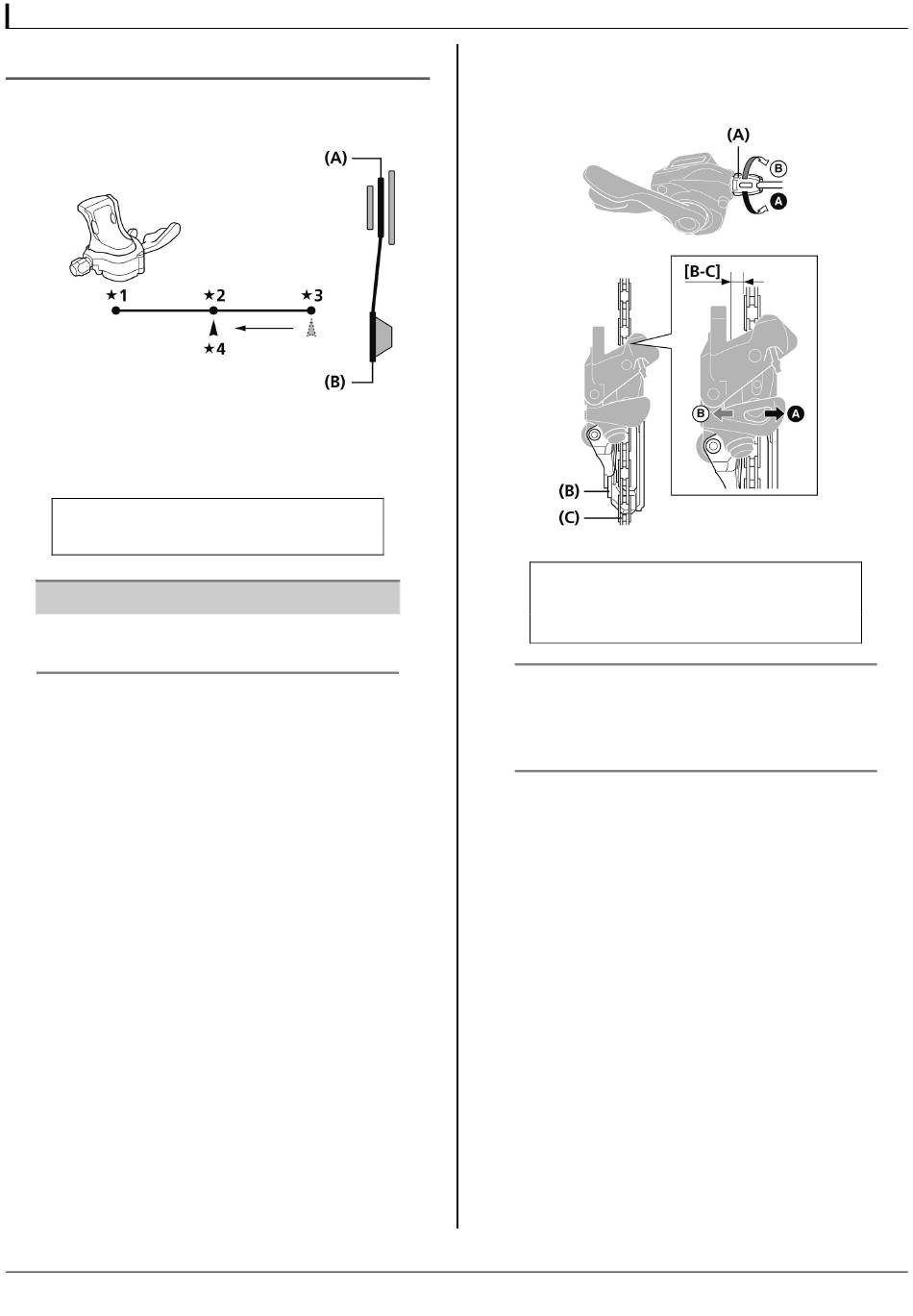

AFSTELLING
De kabelspanning afstellen
1.
Leg de ketting op het middelste kettingblad en de
grootste tandkrans, zoals in de afbeelding.
1 Laagste
2 Middelste
3 Hoogste
4 Kabelindexpunt
(A) Middelste kettingblad
(B) Grootste tandkrans
Stel de hendel af na deze vanuit de hoogste stand (niet
vanuit de laagste) in de middelste stand te hebben gezet.
N.B.
2.
Pas de positie aan met de kabelversteller.
Stel de afstand [B-C] tussen de binnenste plaat van de
kettinggeleider en de ketting af op 0 tot 0,5 mm.
[B-C] 0 - 0,5 mm
(A) Kabelversteller
(B) Binnenste plaat kettinggeleider
(C) Ketting
TECHNISCHE TIPS
Na het aanpassen van de positie met de kabelversteller
bedient u de hendel één maal en controleert u nogmaals
de tussenruimte.
