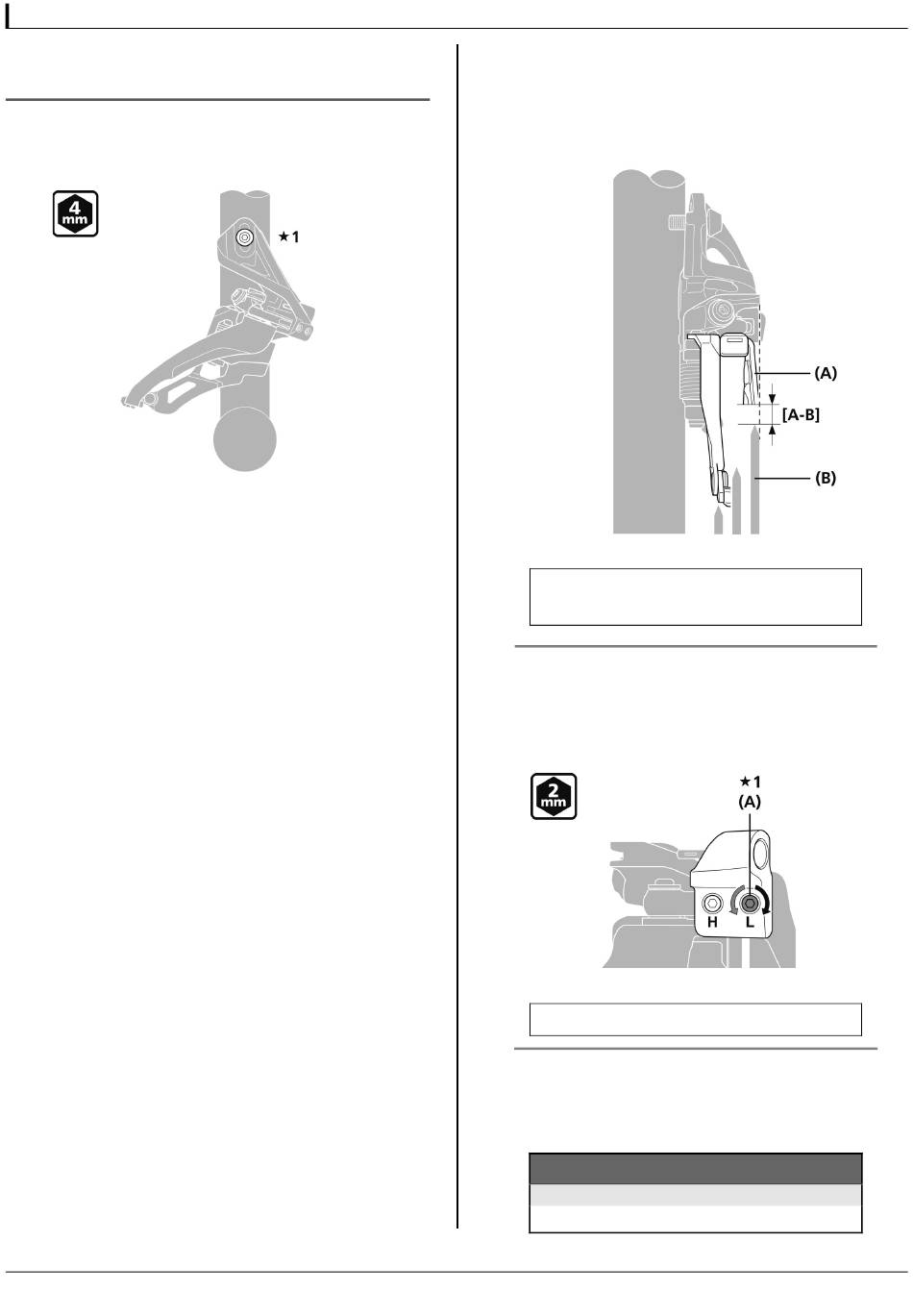

AANBRENGEN
Direct mount-type
(FD-M9000/M8000/M672/M612)
Side swing
1.
Bevestig de voorderailleur tijdelijk op het frame.
1 4 mm binnenzeskantsleutel
2.
Zet het platte gedeelte van de buitenste plaat van de
kettinggeleider evenwijdig aan het platte deel van het
grootste kettingblad.
Zorg dat de afstand [A-B] vanaf de top van de tanden
van het grootste kettingblad 1 tot 3 mm is.
[A-B] 1 - 3 mm
(A) Buitenste plaat kettinggeleider
(B) Grootste kettingblad
TECHNISCHE TIPS
Als een herafstelling etc. zonder een Pro-Set-uitlijnblok
wordt uitgevoerd, lijn het platte deel van het grootste
kettingblad dan uit met de stelbout voor de laagste
versnelling.
1 2 mm binnenzeskantsleutel
(A) Stelbout laagste versnelling
3.
Zet de voorderailleur op het frame vast wanneer de
onderdelen zijn afgesteld.
4 mm binnenzeskantsleutel
12
Aanhaalmoment
5 - 7 Nm
