Montagehandleiding ECblue

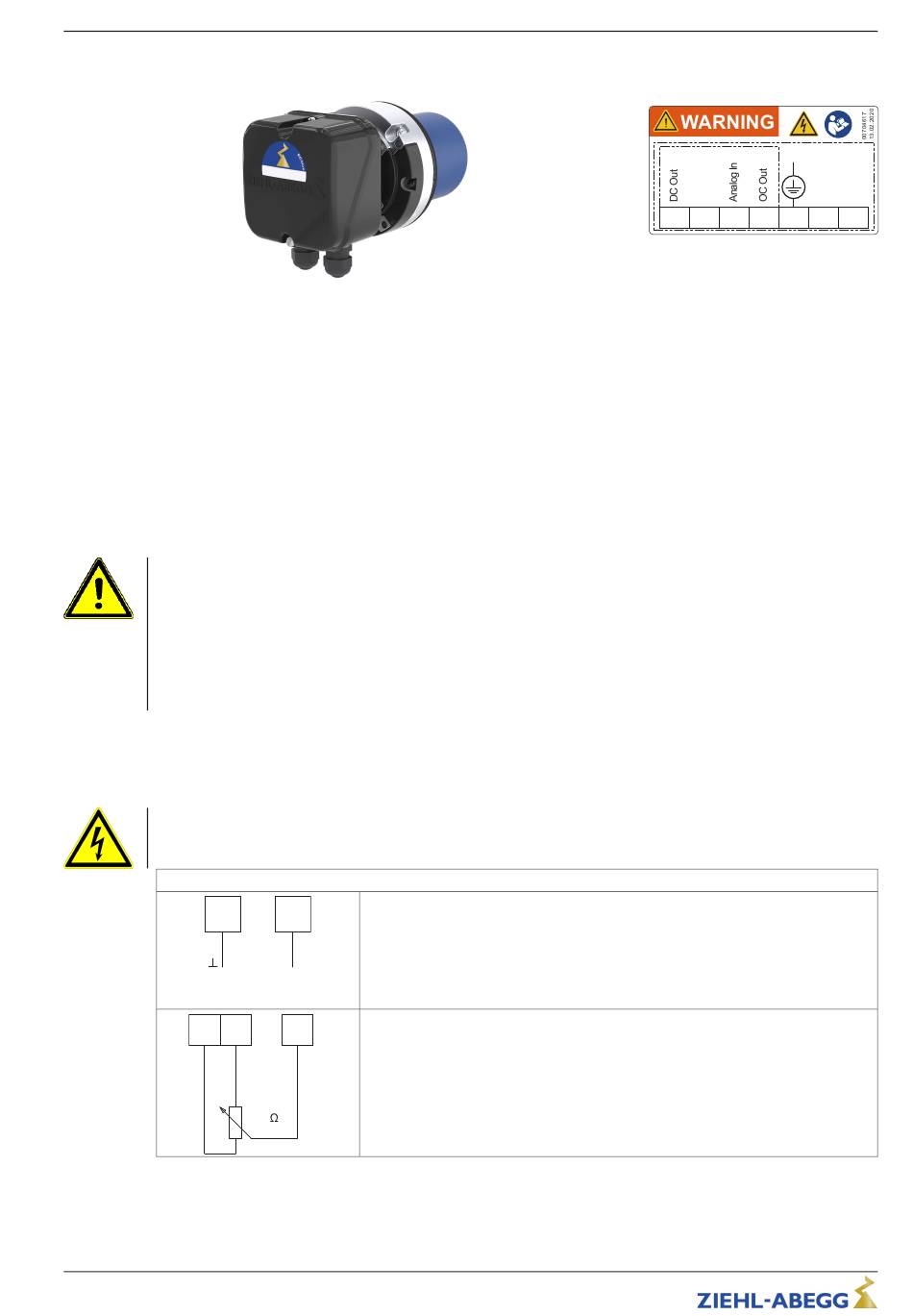

Uitvoering met klemmenkast:
2 x Kabelschroefverbindingen M16 met afsluitdop
Ga als volgt te werk:
1. Deksel van de klemmenkast verwijderen.
2. Leidingen vakkundig invoeren, aansluiten en dichtheid van de kabelschroefverbindingen
controleren.
3. Voor de inbedrijfstelling het deksel weer zorgvuldig sluiten (aanhaalmoment van de
dekselschroeven 1,7 Nm).
Opgelet!
Gebruik alleen leidingen die een permanente dichtheid in kabelschroefverbindingen verzekeren
(drukvast, stabiel in vorm, centrische, ronde mantel; bijv. door middel van wig vulling)! Leidingen
met vul@ eece zijn niet toegestaan omdat hier vocht kan binnentreden door de capillaire werking!
Hier invoeren van twee leidingen door een kabelschroefverbinding is alleen toegestaan in
combinatie met een afdichtinzet voor twee leidingen.
Let er altijd op dat er geen verbinding kan ontstaan tussen verschillende aansluitingen (bijv. door
splitsen of losse aansluitdraden).
5.6.2
Analoge ingang "E1" voorde opgave van het toerental
Het apparaat heeft een analoge ingang voor opgave van het motortoerental. Aansluiting 3 E14 / 3 GND4
(zie Technische gegevens voor meer speci?caties).
Gevaar door elektrische stroom
Er moet op de juiste polariteit worden gelet!
Nooit de netspanning aan de signaalingang aanleggen!
Mogelijkheden voor de toerentalopgave
GND
0...10 V
0...100 % PWM
10V GND
L-BAL-F066-NL 2024/04 Index 012
Aansturing via extern opgavesignaal
E1
(gemiddelde PWM-waarde komt overeen met een analoog opgavesignaal).
Door externe schakeling met een weerstand (499 Ω / 0,25 W) tussen de
klemmen
+
met een
E1
Toerentalopgave met 10 kΩ potentiometer aan de klemmen
3 GND4
10 k
Art.-nr. 00702826-NL
3 E14
3 GND4
en
parallel tot het ingangssignaal is een aansturing
0...20 mA
signaal mogelijk.
3 E14
met aftakking op klem
19/43
Elektrische installatie
Aansluitschema
10V
GND E1
A1
Klemmen met schroefaansluiting
Nominaal koppel: 0,8 Nm
Afstriplengte: 7 mm +/-0,5 mm
Klembereik
1 stijf: 0,75...6 mm
1 @ exibel: 0,75...4 mm
1 18...12 AWG
0...10 V
0...100 % PWM
of
3 +10 V4
.
PE
N
L1
2
2
en
