Montagehandleiding ECblue

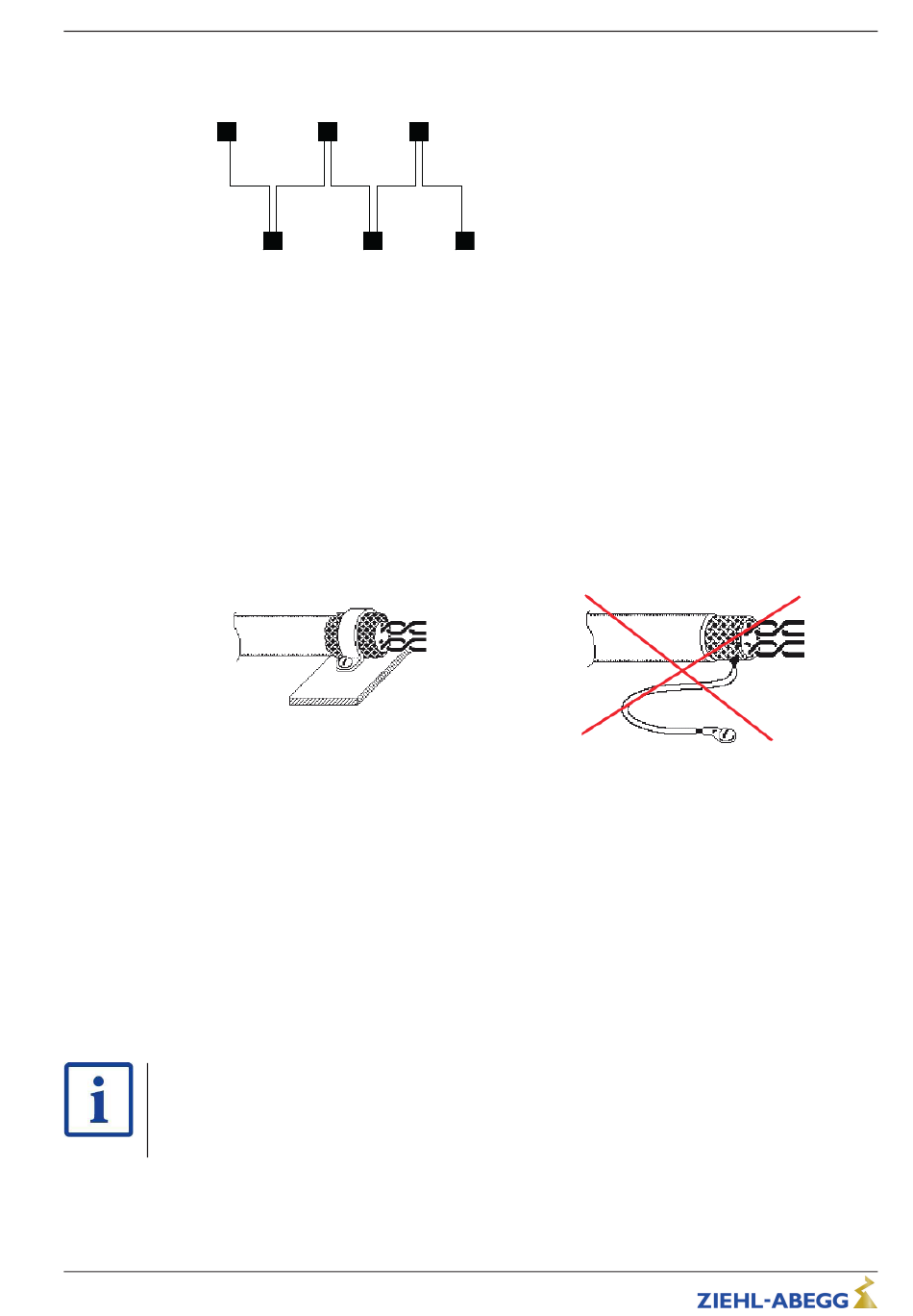

Voorbeelden voor een MODBUS verbinding
26.02.2007
v_modbus_verbindung.vsd
Aanbeveling voor leidingtypes
1. CAT5 / CAT7 leidingen
2. J-Y (St) Y 2x2x0,6 (telefoonleiding)
3. AWG22 (2x2 ineengedraaid)
De maximale totale leidinglengte bedraagt 1000 m (bij CAT5/7 500 m).
Afscherming
Het gebruik van afgeschermde leidingen is normaal gesproken niet noodzakelijk, biedt echter een
hoge bescherming tegen elektromagnetische storingen, in het bijzonder tegen hoge frequenties. Het
effect van de afscherming is echter afhankelijk van een zorgvuldige installatie van de leiding.
Wanneer afgeschermde leidingen worden gebruikt, moet het scherm minstens aan een kant op 3 PE4
zijn gelegd (bij voorkeur op de masteraansluiting). Bij contact van het scherm aan beide kanten
moeten eventueel optredende circulatiestromingen in acht worden genomen!
Bij gebruik van een telefoonleiding met vier aders adviseren wij de volgende belegging.
A = rood
B = zwart
ID1 - ID2 = geel (voor automatische adressering)
GND = wit
Default interfaceparameters
Baudrate = 19200
Bits = 8
Parity = Even
Stop bits = 1
Handshake = none
Informatie
De adressering vindt plaats via een extern terminal of een pc met overeenkomstige software
(automatische adressering zie volgende hoofdstuk).
De MODBUS register beschrijving en het informatieblad 3 netwerkopbouw MODBUS4 kan via onze
supportafdeling V-STE voor regelsystemen - luchttechniek worden aangevraagd.
L-BAL-F066-NL 2024/04 Index 012
MODBUS
Schermaansluiting correct
Art.-nr. 00702826-NL
De dataleiding moet van een toestel naar het andere
worden geleid. Een andere soort bedrading is niet toe-
gestaan!
Er mogen steeds slechts twee draden van een leiding
(twisted pair) voor de dataverbinding worden gebruikt.
Schermaaansluiting verkeerd
26/43
Elektrische installatie
