4.3. Aansluiten meegeleverde temperatuurregelaar en voeler
Ter voorkoming van eventuele transportschade is de temperatuur regelaar
en bijbehorende voeler los meegeleverd.
Deze dient als volgt te worden gemonteerd op de verdeler:
1. Plaats de temperatuurvoeler in de dompelbuis van de circuits aanvoer (messing deel
van aanvoer) en fixeer deze door de fixeerschroef aan te draaien tot deze hand-vast zit en
voorkomt dat de voeler uit de dompelbuis kan.
2. Monteer de thermostraatkraan knel-vast op de aanwezige wartel (1-7 groepen: ½" binnendraad /
8-15 groepen: ¾" binnendraad) met de stroomrichting naar de pomp → 4800 & 4802 = naar
boven / 4801 & 4803 = naar beneden.
3. Voorkom dat de capillaire leiding vanaf de voeler naar de thermostaatkraan knikt of bekneld kan
raken en zorg voor een soepele geleiding van deze leiding.
Ter info: De stromings-weerstandsgrafieken van deze thermostaatkraan DN 15 (1 t/m 7 groepen) en
DN 20 (8 t/m 15 groepen) zijn te vinden in hoofdstuk 4.5.

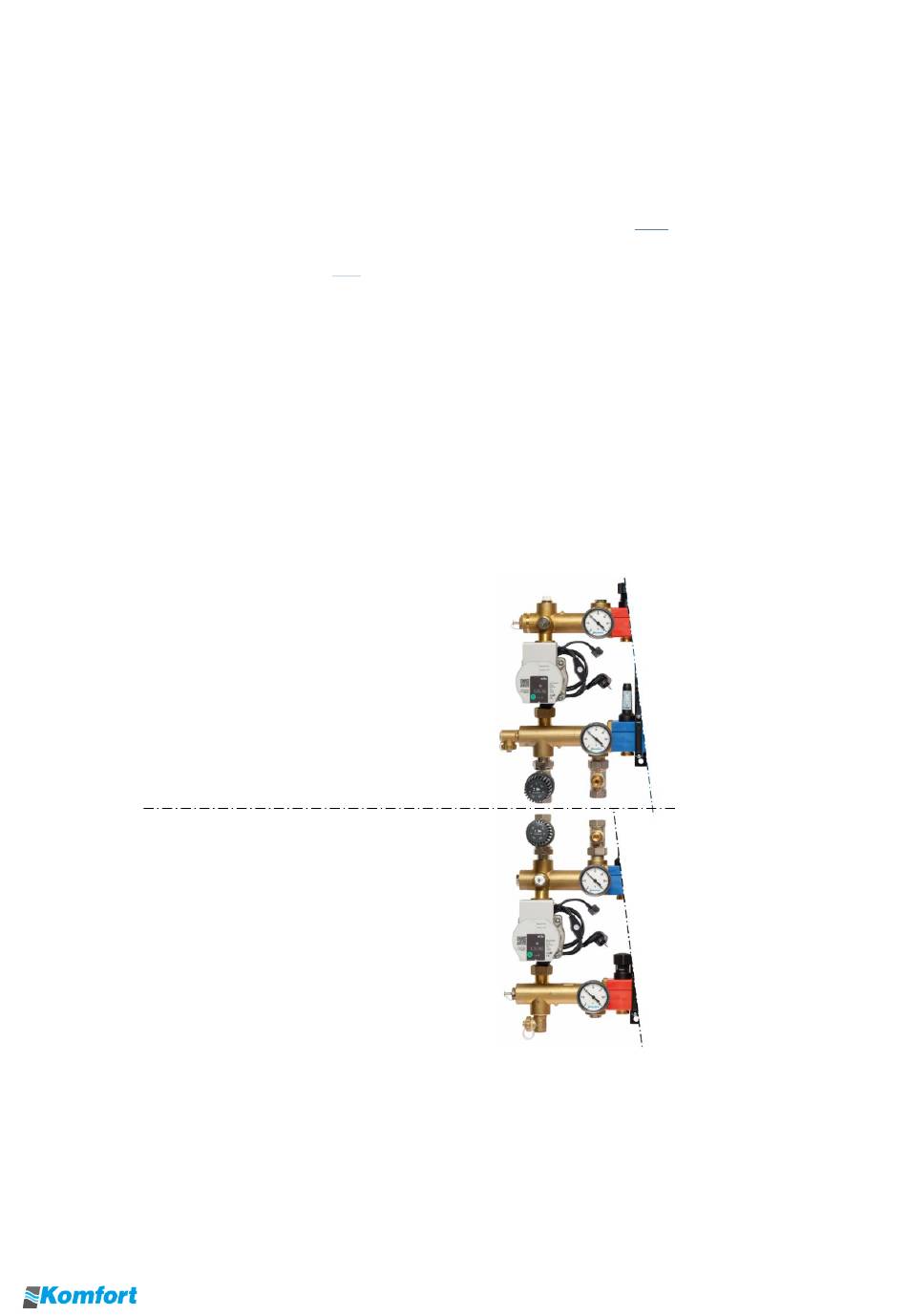

Positie temperatuurvoeler (afgiftecircuits aanvoer)
Positie temperatuurregelaar, stroomrichting ↑
Positie temperatuurregelaar, stroomrichting ↓
Positie temperatuurvoeler (afgiftecircuits aanvoer)
4800 / 4802 verdeler
→
Retourafsluiter stromingsrichting ↓
Retourafsluiter stromingsrichting ↑
→
4801 / 4803 verdeler
