4.4. De primaire leidingen aansluiten
Eisen:
•
Het primaire leidingsysteem (Aanvoer / Retour) moet zonder mechanische spanning op de
verdeler aangesloten worden.
•
Het primaire leidingsysteem moet voldoende drukverschil (ongeveer 15 kPa) en debiet
kunnen leveren, om alle groepen binnen de verdeler van het gewenste debiet te kunnen
voorzien.
•
Deze Komfort verdeler is geschikt voor een primaire aanvoertemperatuur van 45˚C of
hoger, met een maximum van 90˚C.
•
Het primaire leidingsysteem mag de maximale werkdruk van 10 bar niet overschrijden.
•
Het primaire leidingsysteem moet een goede (automatische) ontluchtingsvoorziening
hebben.
Controleer altijd of de leidingen de juiste aansluitkoppeling hebben (¾" buitendraad, Euroconisch)
voor de verdeler.
Voer de volgende stappen uit:
1. Sluit de primaire aanvoerleiding aan op de (thermostaatkraan van de) verdeler.
2. Sluit de primaire retourleiding aan op de (instelbare afsluiter van de) verdeler.
4.5. Stromingsweerstand en temperatuur primaire zijde
Voor deze Komfort verdelers is een primaire aanvoertemperatuur geadviseerd van 45˚C, met een
maximum van 90˚C. Er is primair een drukverschil benodigd van ongeveer 15 kPa, afhankelijk van
het benodigde vermogen en aangeleverde temperatuur. Voor deze verdelers geldt een maximale
werkdruk van 10 bar.
Hieronder zijn de stromings-weerstandstabellen weergegeven voor de centrale thermostaatkraan
aanvoer, als mede de centrale retourafsluiters, DN 15 en DN 20.

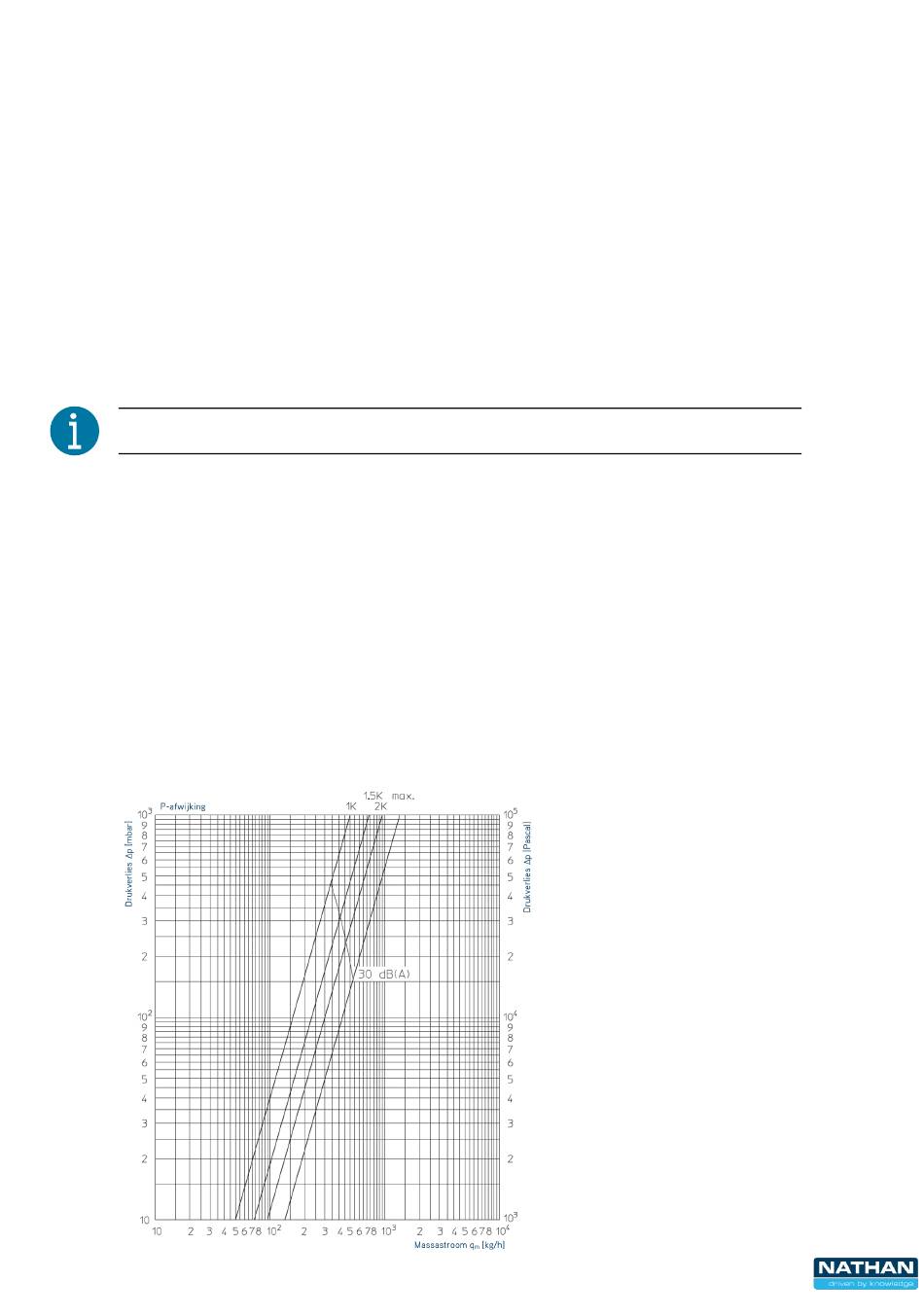

Centrale thermostaatkraan aanvoer DN 15 (½") voor 1 t/m 7 circuits:
12
