4.7. Stromingsweerstand secundaire zijde
De 4800/4801 Komfort verdelers (25-135 l/uur) kunnen per afgiftecircuit ongeveer 750 Watt
vermogen afgeven, voor de 4802/4803 Komfort verdelers (60-250 l/uur) is dit ongeveer 1500 Watt.
Er is secundair een minimaal drukverschil beschikbaar van 25 kPa, bij gemiddeld vermogen.
Voor deze verdelers geldt een maximale werkdruk van 10 bar.

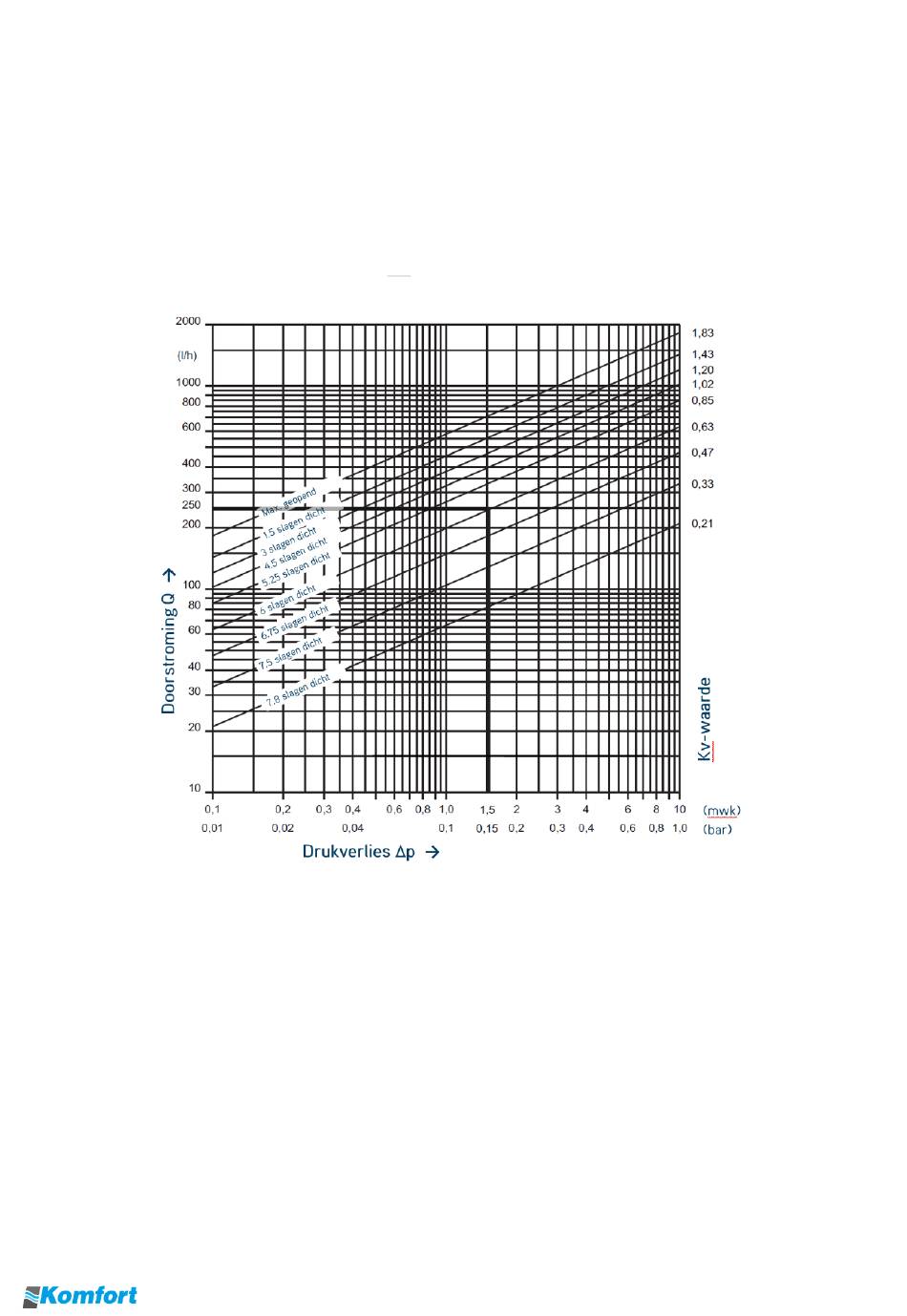

Onderstaande weerstandsgrafiek toont het drukverlies (Δp) tegen de doorstroming (Q), bij de
verschillende debiet instellingen (slagen) per aanvoer + retour segmenten (exclusief
vloerverwarmingsleiding).
Voorbeeld:
Met een geaccepteerd drukverlies van 0,15 bar en een gewenst debiet van 250 l/h., stel je de
debietmeter hier op in door deze vanuit geheel geopend, 6 slagen dicht te draaien.
Samen met de leidingweerstand per groep, kunt u het theoretische drukverlies per afgiftecircuit
berekenen. Voor de praktische inregeling per afgiftecircuit verwijzen we u naar hoofdstuk 4.11
4.8. Afpersen van de installatie
Na het plaatsen van de verdeler en het monteren van alle afgiftecircuits, moet het systeem op
luchtdruk worden gebracht om te kunnen controleren op eventuele lekkages.
Sluit de luchtslang aan op de vul-/aftapkraan van de verdeler-retour en sluit alle handafsluiters
bovenop de verdeler aanvoer. Breng het systeem op een luchtdruk van maximaal 2 bar.
Sluit de vul-/aftapkraan van de verdeler-retour en controleer of gedurende 10 minuten de
aangebrachte druk constant blijft.
Neemt deze af, dan is het systeem niet lekdicht. Zoek de oorzaak van de lekkage op en verhelp dit
probleem. Indien er lekkage is tussen de groepen (verdeler segmenten), neem dan contact op met
Nathan. Onder geen beding de M8 moeren aandraaien, hetgeen tot blijvende schade kan leiden,
waarmee de garantie vervalt! Pers nogmaals af. Herhaal bovenstaande stappen, indien nodig.
17
