1.4. Gerelateerde documenten
Er is een installatiehandleiding voor de volgende types verdeler:
•
Komfort 4010 en 4100
•
Komfort 4410, 4420 en 4430
•
Komfort 4800, 4801, 4802 en 4803
•
Komfort 4880 en 4885
1.5. Verpakking en afvalverwijdering
De verdeler wordt geleverd in een goed beschermende verpakking. Alvorens te starten met
uitpakken, controleer de verpakking goed op beschadigingen. Maak een notitie of foto's bij
beschadigingen die consequenties kunnen hebben voor het functioneren van de geleverde verdeler
en toebehoren en neem contact op met Nathan.
Controleer na het uitpakken of de geleverde installatie compleet en onbeschadigd is en overeenkomt
met hetgeen dat besteld is.
Het verpakkingsmateriaal is milieuvriendelijk, recyclebaar en eenvoudig af te voeren
via de reguliere afvalinzameling.
2. Productbeschrijving
2.1. Werking

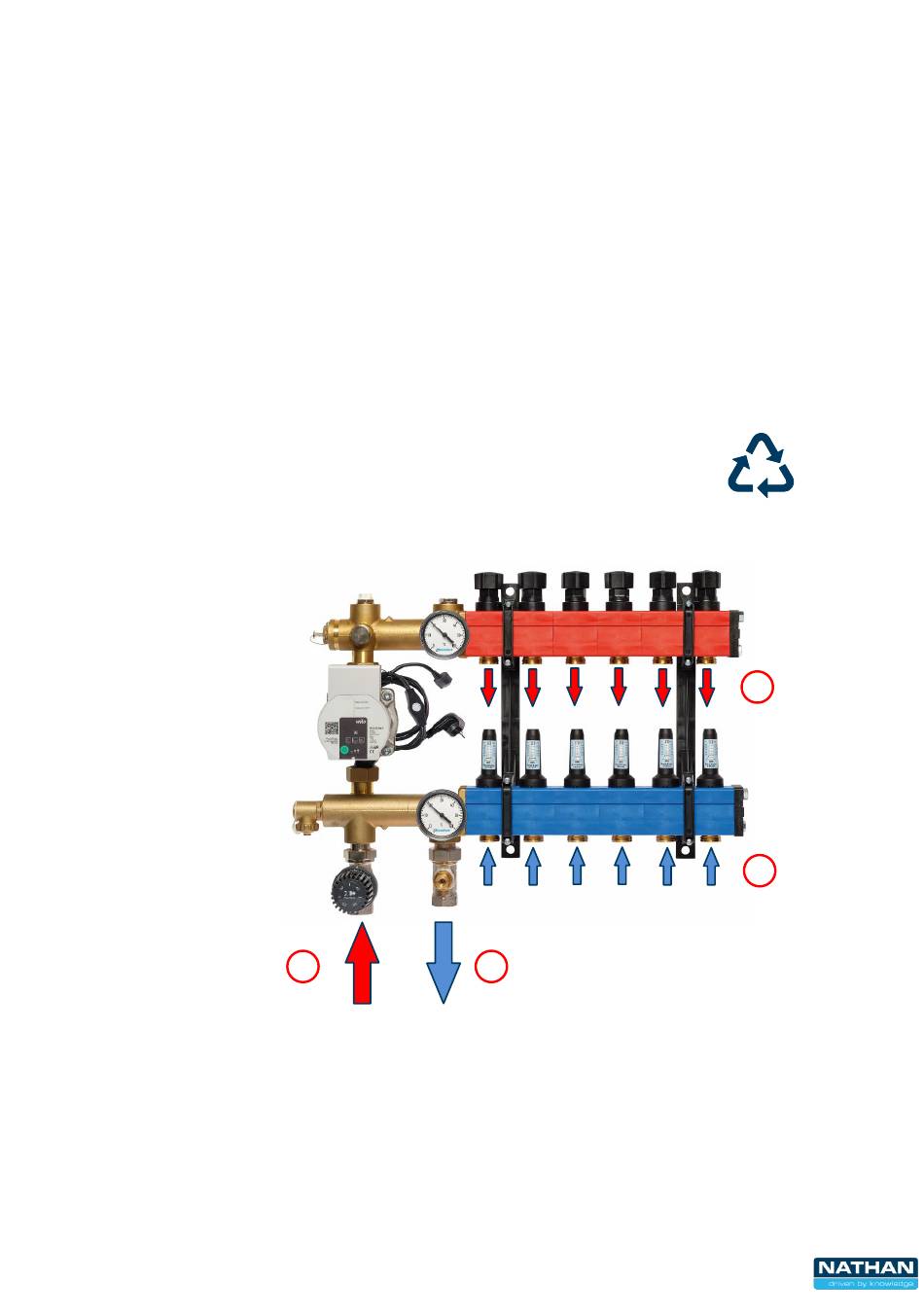

Het verwarmingswater (hierna 'water') wordt via de verdeler-aanvoer [1] aangevoerd.
De circulatiepomp draagt zorg voor de interne circulatie en (samen met de thermostaat regeling)
voor de menginjectie (bijmenging) van het warmere water (45 – 90 °C) naar de gewenste water
temperatuur voor de vloerverwarming (30 – 45 °C). Het water wordt via de rode verdeler-
aanvoersegmenten verdeeld over de afgiftecircuits [2] (circuitleidingen). Nadat het water de warmte
heeft afgegeven in de afgiftecircuits, wordt het afgekoelde water verzameld en afgevoerd via de
verdeler retour [3] (blauwe verdeler-retoursegmenten). Met de debietmeters (onder zwarte
afdekkapjes) wordt het debiet (de hoeveelheid water die door de afgiftecircuits stroomt) afgelezen
en afgesteld. Het water wordt via de verdeler-retour [4] afgevoerd.
1
4
4
2
3
