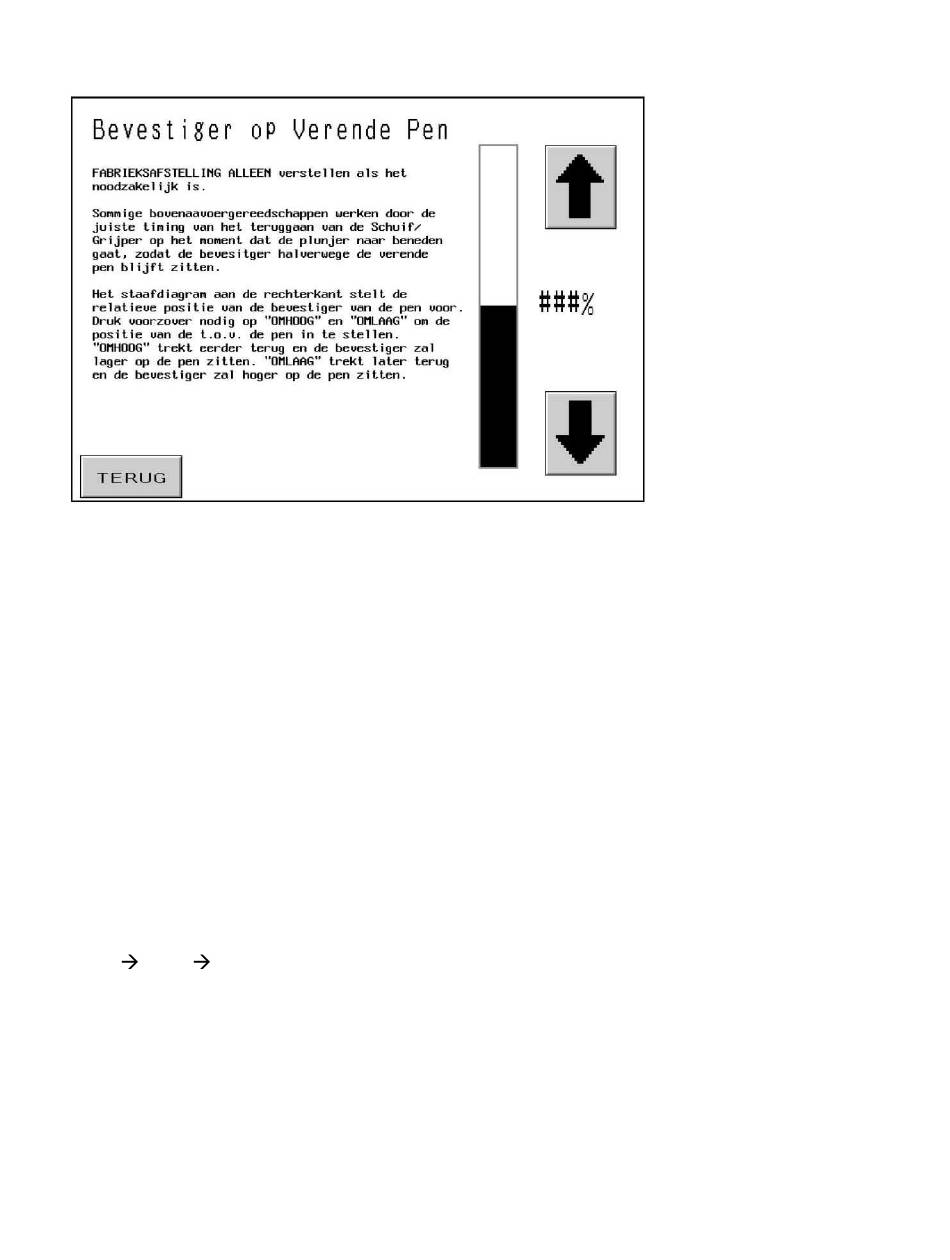

6.19 Boven Toevoer Slee Timing Verstelling Scherm
Dit scherm staat de bediener toe de timing van de boven toevoer slee te verstellen in de
automatische, boven toevoer moeren en stand-off modus. Gedurende de boven toevoer moeren
en stand-off sequenties, wordt de bevestiger opgepakt door de pons. De pick-up wordt gedaan
doordat de ram naar beneden komt, gedurende welk proces een pin op de pons passeert door het
gat van de bevestiger. Als de pin door het gat gaat, komen de boventoevoer kaken open en wordt
de slee teruggetrokken. De timing van dit hele proces moet vrij precies zijn, om de bevestiger op
een juiste manier op te halen. De verstellingen die op dit scherm gemaakt kunnen worden,
verplaatsen de opening van de kaken en verstellen de terugtrekking van de slee om vroeger of
later te gebeuren. De ideale locatie van de bevestiger is in het midden van de pin.
De bovenkant van de donkere staaf geeft de relatieve positie van de bevestiger aan, niet de ware
positie.
[↑ ↑ ↑ ↑ ] – Brengt de relatieve locatie van de bevestiger op de pin omhoog. (Kaken gaan later
open)
[↓ ↓ ↓ ↓ ] – Brengt de relatieve locatie van de bevestiger op de pin omlaag. (Kaken gaan vroeger
open)
[TERUG] – Gaat terug naar het Onderhoud Menu Scherm
naar
6.16 Onderhoud Menu Scherm
Copyright 2013 by PennEngineering
®
58 of 109
