Afkoppelen van de luchtmotor
WAARSCHUWING
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure op blz. 8 volgen.
1.
Spoel de pomp door.
2.
Ontlast de druk. Haal de pomp los van de bevestiging.
3.
Zie Afb. 6. Schroef de borgmoeren (103) van de
verbindingsstangen los.
4.
Schroef de bout (105) los en verwijder zowel de schroef
als de loop (104).
5.
Til de luchtmotor (115) van de verdringerpomp (114).
Schroef de verdringerstang (15) los van de luchtmotor-
stang (S).
6.
Zie de onderdelenlijsten op blz. 12–16 voor het bestellen
van pomponderdelen. Zie voor onderhoud en nadere
gegevens over onderdelen de blz. 17–34. Het onder-
houd en de onderdelen van de luchtmotor zijn beschreven
in handleiding 307456.
Weer aankoppelen van de luchtmotor
1.
Vet de schroefdraad van de verdringerstang (15) in
met vet op lithiumbasis, wanneer u de luchtmotor weer
bevestigt. Let op dat de o-ring (14) is aangebracht.
2.
Steek de geluiddemper (T) in de luchtmotorstang (S)
zoals is afgebeeld op Afb. 6.
3.
Draai de verdringerstang (15) handvast in de lucht-
motorstang en plaats de loop en de stelschroef (104
en 105).
4.
Doe een vloeibare pakking aan de schroefdraad van de
verbindingsstangen (106). Om een scheve verbinding te
voorkomen, moeten de borgmoeren (106) eerst los op
de verbindingsstangen worden gedraaid en dan gelijk-
matig aangedraaid tot 15 N.m.
OPMERKING: Zonder de geluiddemper (T) geeft de pomp
meer opbrengst, maar maakt ook meer lawaai.
5.
Sluit de aarddraad weer aan als die bij het onderhoud
was losgenomen.

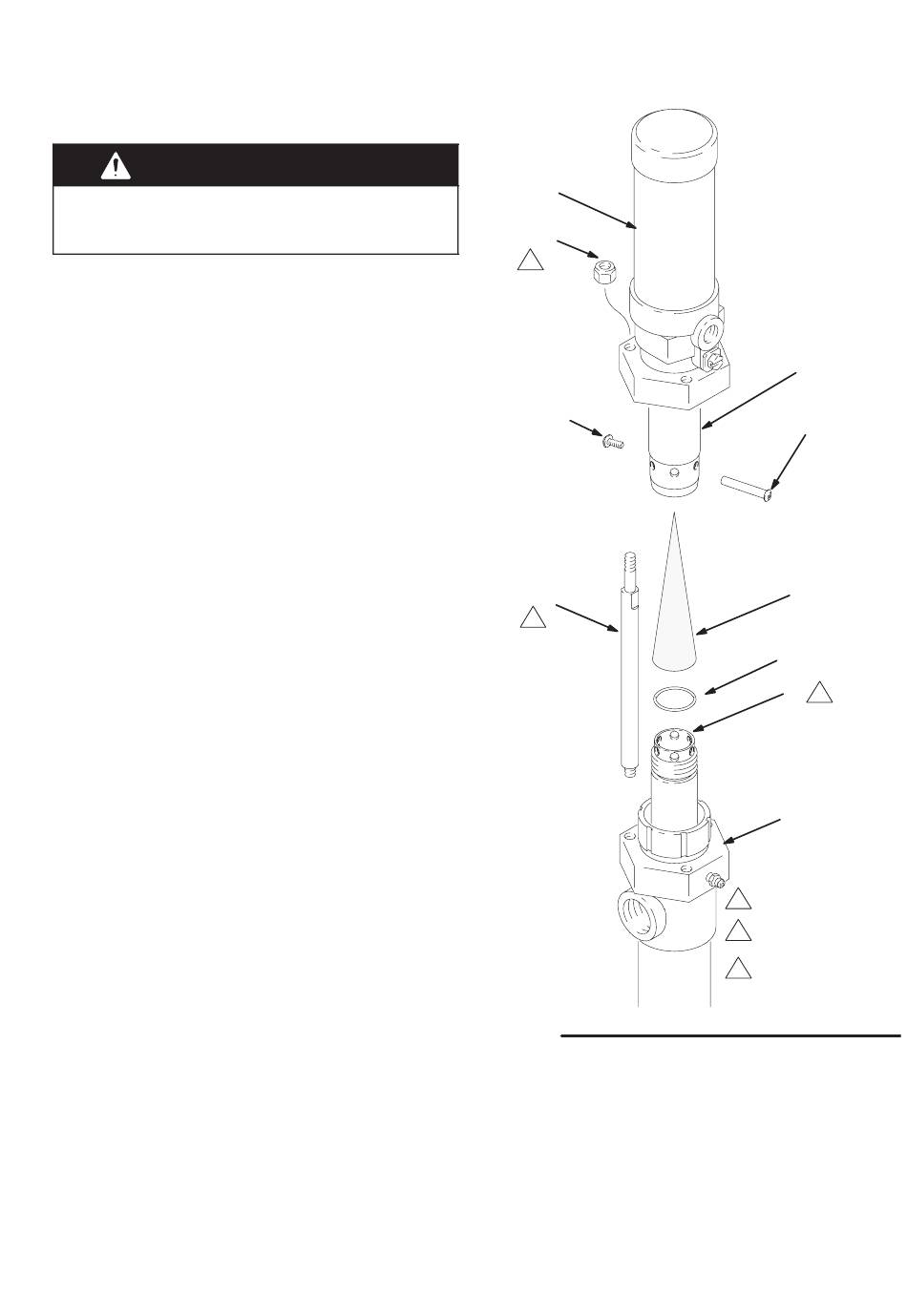

Onderhoud van de pomp
115
103
3
105
106
2
Afb. 6
S
104
T
14
15
1
114
1
Vet het schroefdraad in.
Gebruik vloeibare
2
pakking.
Gelijkmatig aandraaien
3
tot 15 N.m.
03766B
307427
11
