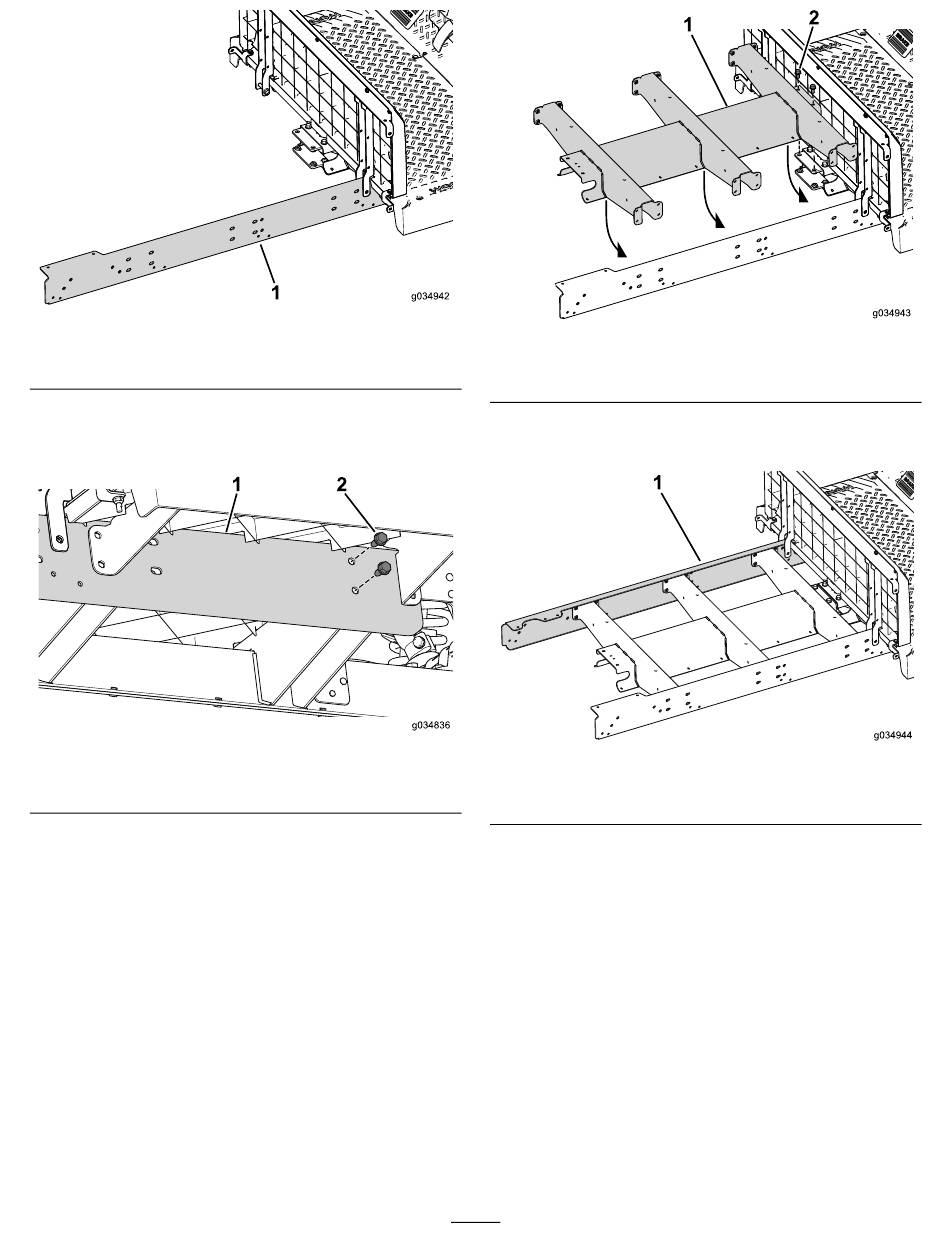

Figuur 70
1. Verlengrail
3. Gebruik de 2 bouten (5/16 x 3/4 inch) om de
verlengrail losjes op het centrale kanaal van het voorste
gedeelte van de machine te monteren
Figuur 71
1. Verlengrail
4. Breng de 2 bouten (3/8 x 3-3/4 inch) en ringen aan in
het centrale kanaal en de achterste bevestiging
72).
g034942
(Figuur
71).
g034836
2. Bouten (5/16 x 3/4 inch)
(Figuur
1. Kanaalverlengstuk
5. Zet de verlengrail losjes op de linkerkant van de
machine
(Figuur
1. Verlengrail
6. Gebruik de 2 bouten (5/16 x 3/4 inch) om de
verlengrail losjes op het centrale kanaal van het voorste
gedeelte van de machine te monteren
22
Figuur 72
2. Bout (3/8 x 3/4 inch)
73).
Figuur 73
(Figuur
g034943
g034944
74).
