Passagiersset
Verberg thumbnails
Zie ook voor Workman GTX Series:
- Installatie-instructies (37 pagina's) ,
- Gebruikershandleiding (17 pagina's) ,
- Installatie-instructie (17 pagina's)
Inhoudsopgave
Advertenties

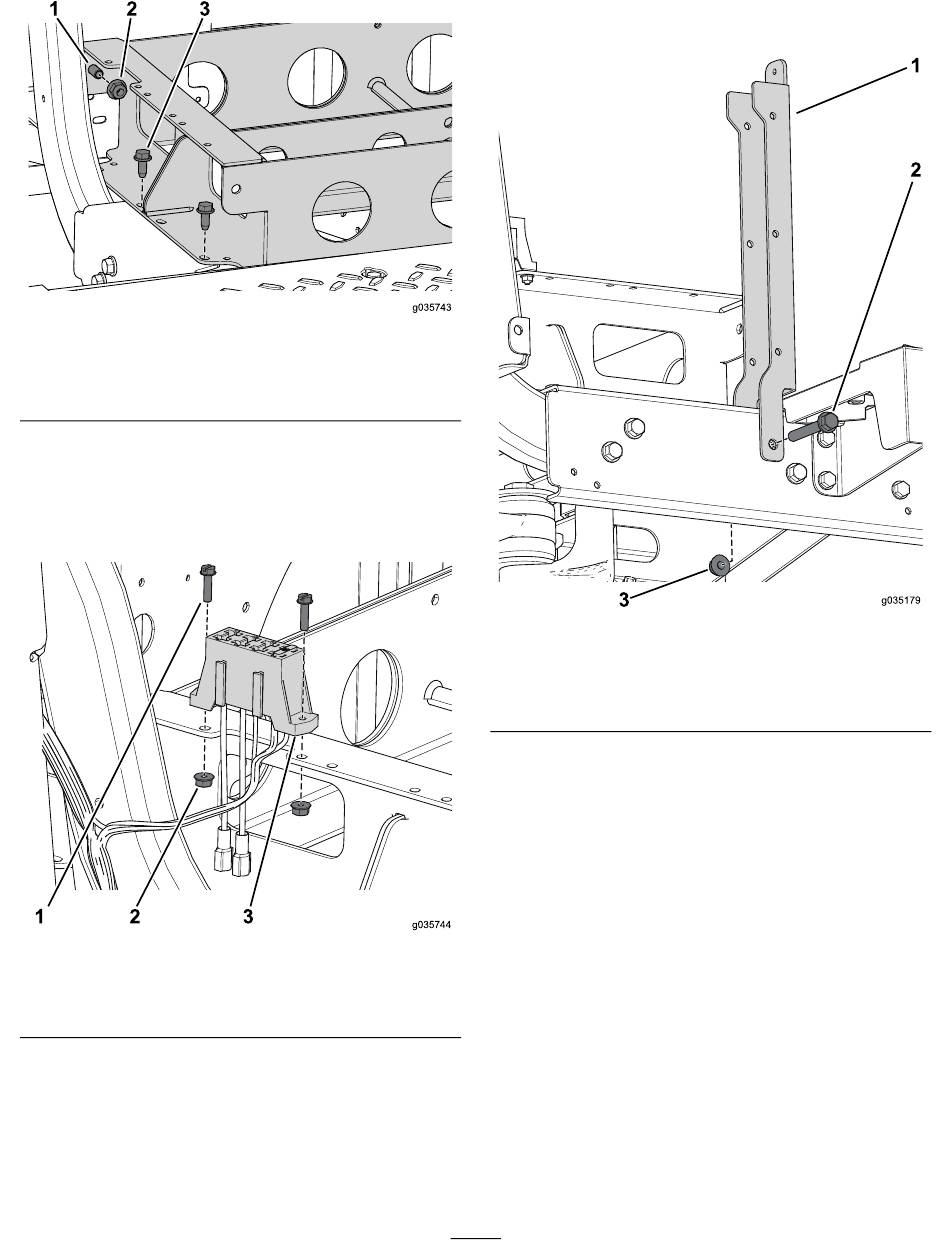

Figuur 82
1. Bout
2. Flensmoer (3/8 inch)
2. Gebruik de 4 bouten (3/8 x 1 inch) om de voorste
accubak te bevestigen aan de machine
3. Gebruik de 2 schroeven en moeren waarmee de
zekeringhouder aan de voorste accubak bevestigd is
(Figuur
83).
Figuur 83
1. Schroef (nr. 10 x 3/4 inch)
2. Moer (nr. 10)
3. Bout (3/8 x 3/4 inch)
(Figuur
82).
3. Zekeringhouder
4. Gebruik de flensbout (3/8 x 2-1/2 inch) en flensmoer
om de stoelsteun te bevestigen
g035743
1. Stoelsteun
2. Flensbout (3/8 x
2-1/2 inch)
5. Gebruik de 2 bouten met ring (1/4 x 1/2 inch) om de
schuine steunbeugel en het paneel van de stoelbasis aan
g035744
25
(Figuur
84).
Figuur 84
3. Flensmoer (3/8 inch)
g035179
