de linker- en rechterstoelsteun te bevestigen
85).

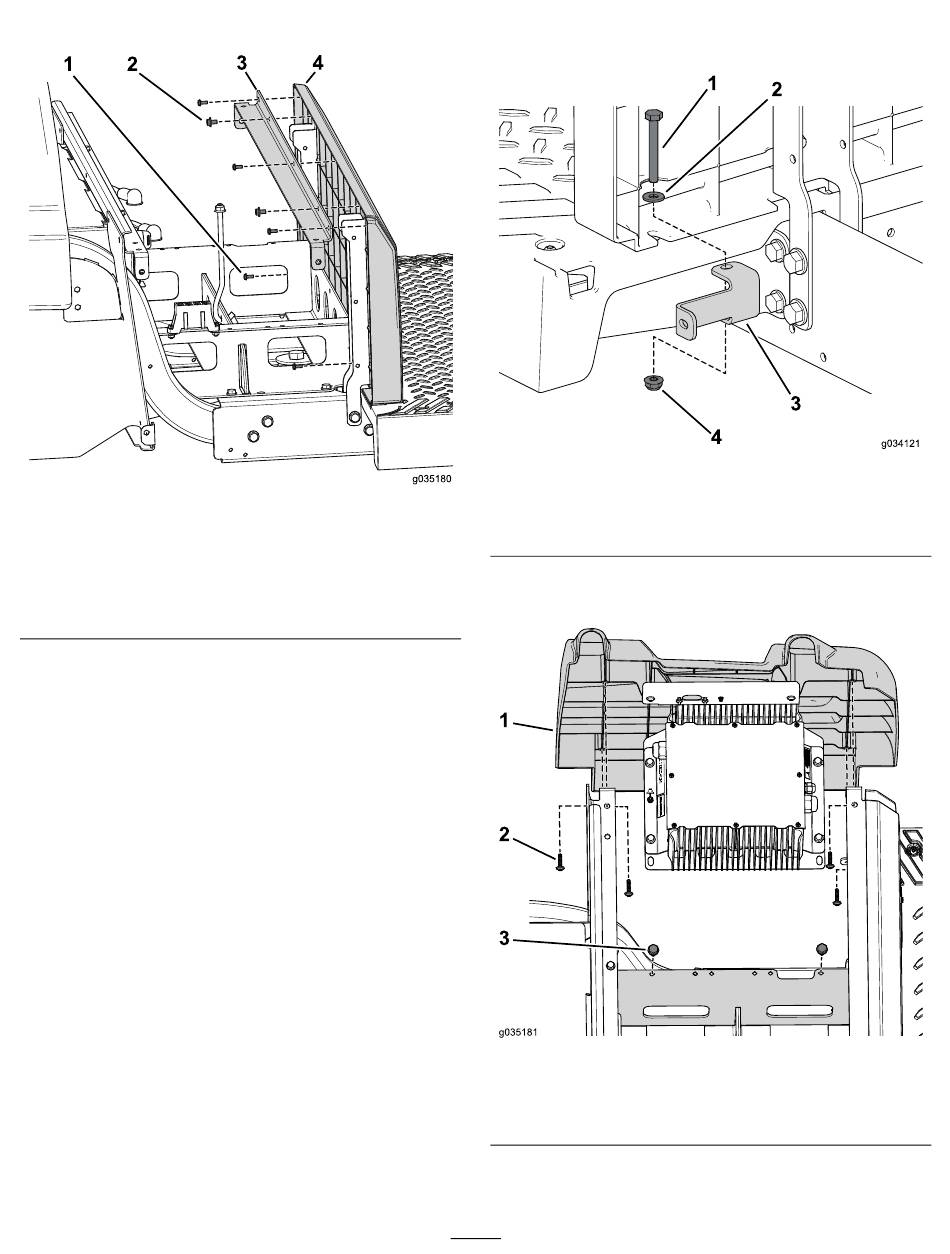

Figuur 85
Sommige onderdelen zijn niet weergegeven om de
tekening duidelijker te maken.
1. Schroef (nr. 10 x 1/2 inch) 3. Steunbeugel
2. Bout met ring
6. Gebruik de 5 schroeven (nr. 10 x 1/2 inch) om het
achterpaneel te bevestigen aan de schuine steunbeugel
en de stoelsteunen
(Figuur
(Figuur
4. Paneel van stoelbasis
85).
7. Gebruik de 2 bouten (1/4 x 2 inches), ring en borgmoer
om de paneelbeugels links en rechts aan de machine
te bevestigen
g035180
1. Bout (1/4 x 2 inches)
2. Ring
8. Verwijder de 4 zelftappende schroeven om het
linkerdeksel op de stoel te bevestigen
1. Zijdeksel
2. Zelftappende schroef
9. Gebruik de 2 bouten (3/8 x 3/4 inch) om de
laderbeugel te bevestigen aan de accubak
26
(Figuur
86).
Figuur 86
3. Paneelbeugel
4. Borgmoer (1/4 inch)
(Figuur
Figuur 87
3. Bout (3/8 x 3/4 inch)
g034121
86).
g035181
(Figuur
87).
