De rechterkap verwijderen
Opmerking: Bewaar het bevestigingsmateriaal dat u in deze
procedure verwijdert.

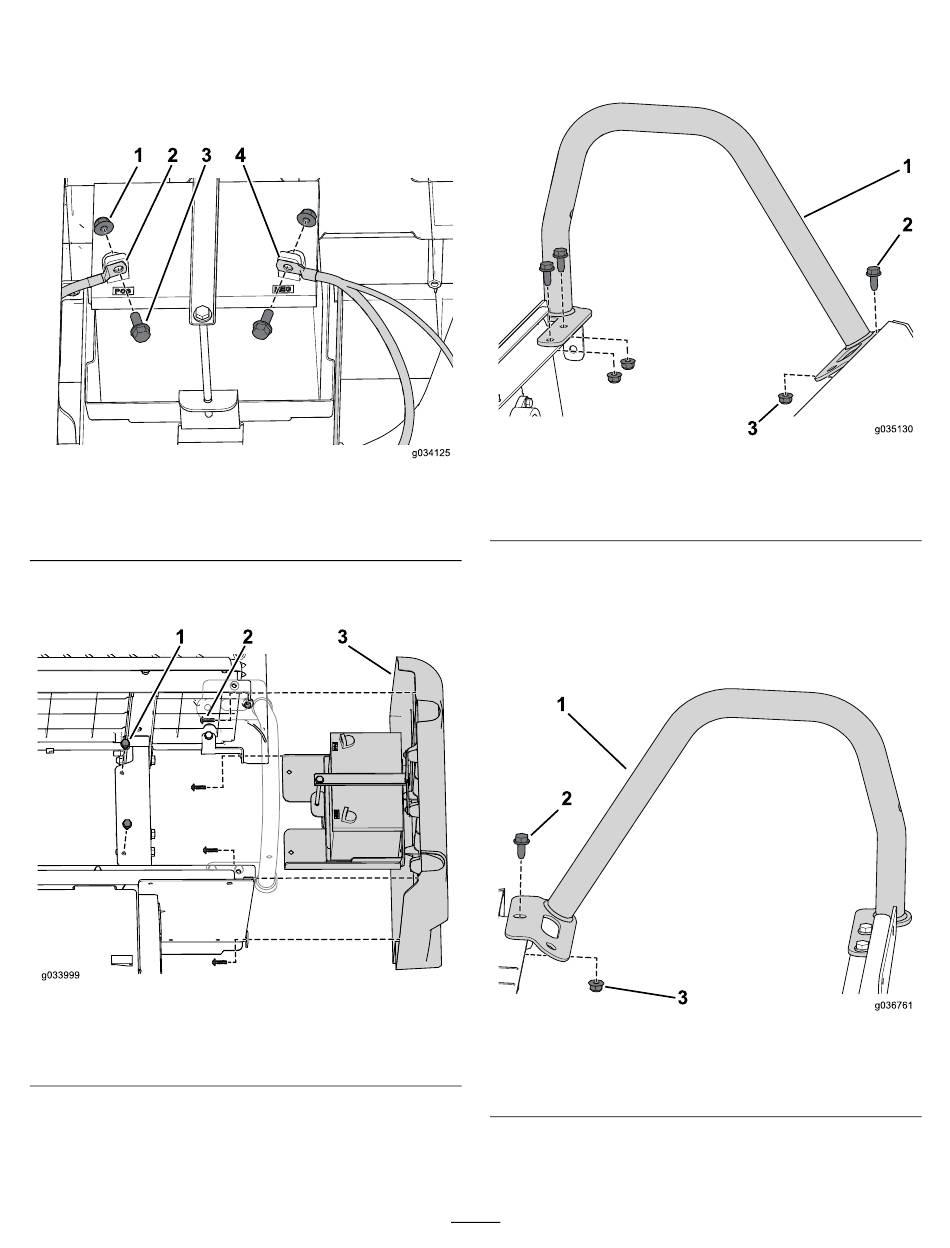

1. Verwijder de minkabel (–) en vervolgens de pluskabel
(+) van de accu.
1. Moer
2. Pluskabel (+)
2. Verwijder de 2 flensbouten waarmee de accubak
bevestigd is aan het chassis
1. Flensbout
2. Zelftappende schroef
3. Verwijder de 4 schroeven waarmee het rechterpaneel
bevestigd is aan de onderste stoeleenheid
Figuur 4
3. Bout
4. Minkabel (–)
(Figuur
5).
Figuur 5
3. Rechterpaneel
(Figuur
De linker heupsteun verwijderen
Verwijder en bewaar de 3 flensbouten en flensmoeren
waarmee de heupsteun aan de machine bevestigd is
g034125
1. Heupsteun (kort)
2. Flensbout (5/16 x 3/4 inch)
De rechter heupsteun losmaken
Verwijder en bewaar de voorste flensbout en flensmoer
waarmee de voorzijde van de heupsteun aan de machine
bevestigd is
(Figuur
g033999
1. Heupsteun (lang)
2. Flensbout (5/16 x 3/4 inch)
5).
4
Figuur 6
3. Flensmoer (5/16 inch)
7).
Figuur 7
3. Flensmoer (5/16 inch)
(Figuur
6).
g036760
g036761
