De schaal toont de resterende maat tussen midden van het boorpunt
en het opdekvlak. B.v. plaatdikte = 19 mm - centrische boring;
instelling op de schaal = 9,5 mm
Boordiepte afstellen
De boordiepte voor het horizontale boren kan m.b.v. de kartelmoer
worden ingesteld. Dan de instellingen m.b.v. de contramoer
fixeren. Bij afwijkende boorlengtes of boordieptes kan de horizontale
boordiepte worden gewijzigd door de kartelmoer
schroefdraadstang te verdraaien (afbeelding 5.2-A).
Nadat de waardes werden ingesteld de kartelmoer vastdraaien
m.b.v. de gekartelde huls.
5.3 Aandrijving monteren en uitwisselen

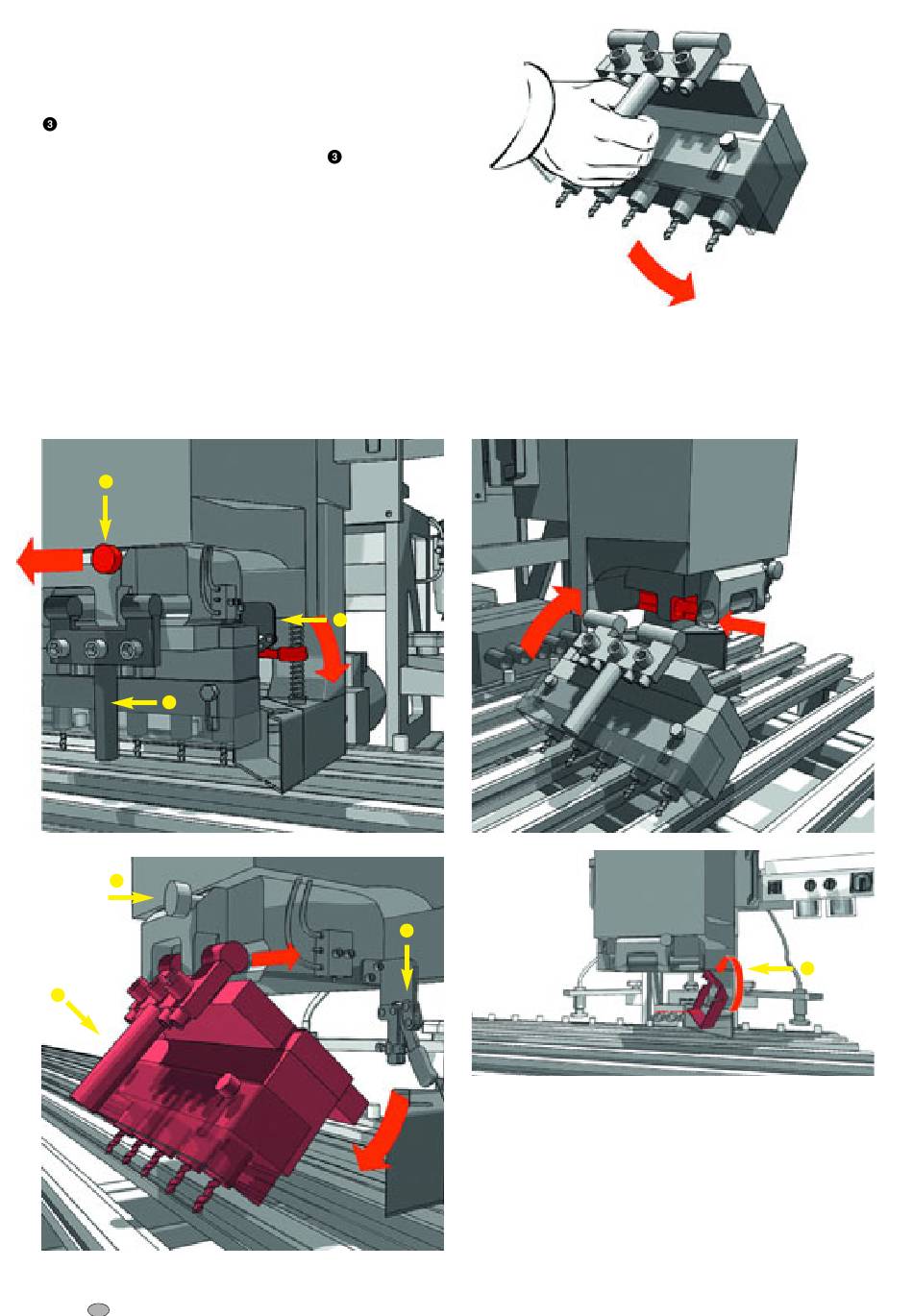

Snelwisselaandrijving monteren of uitwisselen
Waarschuwing:
Vooraleer de aandrijving te monteren moet de machine
van de perslucht worden gescheiden!
3
2
5.3-A
3
2
5.3-B
12
NL
op de
5.3-C
1
5.3-D
1
5.3-E
4
